فلنج گلودار چیست؟

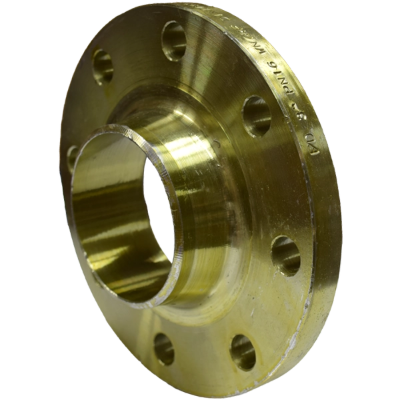

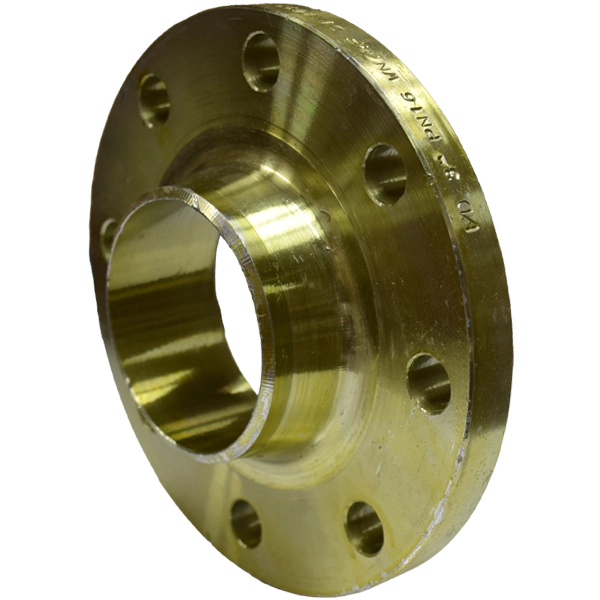

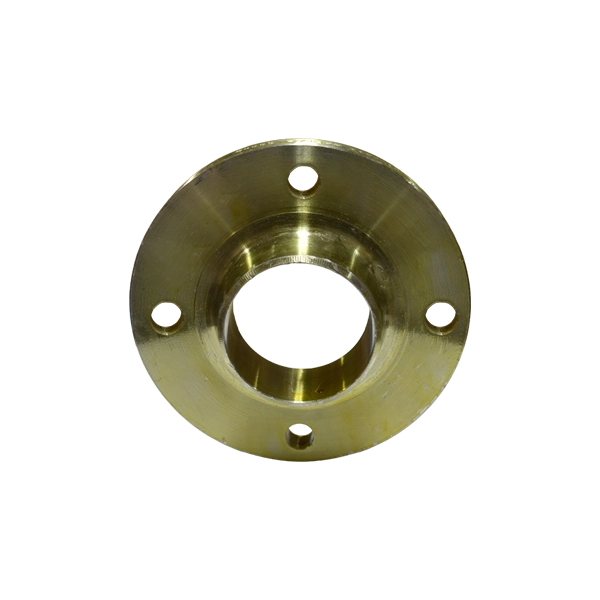

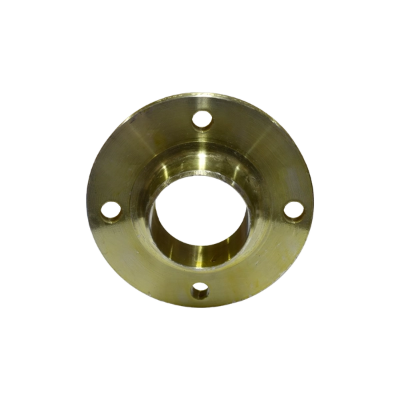

فلنج گلودار یا Weld Neck Flange یکی از انواع مهم فلنج در سیستم‌های لوله‌کشی صنعتی است که برای اتصال لوله‌ها، تجهیزات و اجزای مختلف پایپینگ مورد استفاده قرار می‌گیرد. این فلنج دارای یک گردن مخروطی‌شکل است که به‌صورت مستقیم به لوله جوش داده می‌شود و طراحی آن به توزیع مناسب‌تر تنش در محل اتصال کمک می‌کند.
خلاصه: فلنج گلودار با اتصال جوش لب‌به‌لب، استحکام مکانیکی مناسبی ایجاد می‌کند و برای بسیاری از خطوط صنعتی تحت فشار، دما، ارتعاش و سیکل‌های حرارتی کاربرد دارد.
مشخصات فنی فلنج گلودار
فلنج‌های گلودار بر اساس استاندارد، سایز، کلاس فشاری، متریال و نوع سطح آب‌بندی در مدل‌های مختلف تولید می‌شوند. انتخاب صحیح این مشخصات باید با توجه به فشار و دمای کاری، نوع سیال، جنس لوله، استاندارد پروژه و شرایط محیطی انجام شود.
| مشخصه |
توضیحات |
| استانداردهای ابعادی |
ASME B16.5، ASME B16.47 و EN 1092-1 |
| کلاس فشاری |
معمولاً 150، 300، 600، 900، 1500 و 2500 |
| سایز |
از سایزهای کوچک تا سایزهای بزرگ صنعتی، بسته به استاندارد و کاربرد |
| متریال |
فولاد کربنی، فولاد آلیاژی، استنلس استیل و آلیاژهای خاص |
| روش اتصال |
جوش لب‌به‌لب یا Butt Weld |
| سطح آب‌بندی |
RF، FF و RTJ |
اتصال فلنج گلودار به لوله به روش جوش لب‌به‌لب (Butt Weld) انجام می‌شود. این روش اتصال، استحکام مکانیکی بالایی ایجاد می‌کند و برای خطوطی که در معرض فشار، دمای بالا، ارتعاش یا سیکل‌های حرارتی هستند، کاربرد دارد.
استاندارد فلنج گلودار
استاندارد ASME B16.5 یکی از استانداردهای مهم در زمینه طراحی و ابعاد فلنج‌های گلودار است. این استاندارد مواردی مانند ابعاد فلنج، قطر خارجی، ضخامت، تعداد و موقعیت سوراخ‌های پیچ، ابعاد سطح آب‌بندی و کلاس فشاری را مشخص می‌کند.
استانداردهای متریال مانند ASTM و ASME نیز برای تعیین جنس و خواص مکانیکی فلنج مورد استفاده قرار می‌گیرند. برای نمونه، ASTM A105 یکی از متریال‌های رایج برای فلنج‌های فولاد کربنی فورج‌شده است.
هنگام انتخاب فلنج گلودار صنعتی، تطابق ابعاد، کلاس فشاری، متریال و سایر مشخصات با استاندارد مورد نیاز پروژه اهمیت زیادی دارد؛ زیرا اختلاف در این مشخصات می‌تواند بر عملکرد اتصال و سازگاری آن با سیستم لوله‌کشی تأثیر بگذارد.
انواع فلنج گلودار
فلنج‌های گلودار را می‌توان بر اساس طراحی گردن و نوع کاربرد به مدل‌های مختلف تقسیم کرد. دو نوع رایج آن شامل فلنج گلودار معمولی و فلنج گلو بلند است.
فلنج گلودار معمولی
این مدل دارای گردن مخروطی با طول استاندارد است و برای اتصال خطوط لوله به تجهیزات، شیرآلات و سایر اجزای سیستم پایپینگ مورد استفاده قرار می‌گیرد. طراحی گردن به توزیع مناسب‌تر تنش‌های ایجادشده در محل اتصال کمک می‌کند.
فلنج گلو بلند
فلنج گلو بلند یا Long Weld Neck Flange (LWN) دارای گردنی بلندتر نسبت به مدل معمولی است. این نوع فلنج در برخی کاربردهای خاص، به‌خصوص اتصال به تجهیزات و نازل‌ها و سرویس‌هایی که به گردن بلندتر نیاز دارند، استفاده می‌شود.
مزایای فلنج گلودار
طراحی خاص فلنج گلودار و اتصال جوشی آن باعث شده است این نوع فلنج در بسیاری از پروژه‌های صنعتی مورد استفاده قرار گیرد. مهم‌ترین مزایای آن عبارت‌اند از:
- مقاومت مکانیکی بالا
- مناسب برای کاربردهای فشار و دمای بالا
- توزیع مناسب‌تر تنش در محل اتصال
- ایجاد اتصال جوشی مقاوم و مطمئن
- عملکرد مناسب در سیکل‌های حرارتی و فشارهای متغیر
- کاهش احتمال نشتی در محل اتصال در صورت اجرای صحیح اتصال و آب‌بندی
- هم‌محوری مناسب با لوله
- مقاومت مناسب در برابر ارتعاش و خستگی
- قابلیت استفاده در خطوط فرآیندی و فشار بالا
- امکان تولید در متریال‌ها و کلاس‌های فشاری مختلف
کاربرد فلنج گلودار
فلنج گلودار به دلیل ساختار جوشی و استحکام مناسب، در صنایع مختلف و سیستم‌های لوله‌کشی صنعتی کاربرد دارد. از جمله مهم‌ترین حوزه‌های استفاده از این فلنج می‌توان به صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی، صنایع دریایی، صنایع غذایی و دارویی اشاره کرد.
صنایع نفت و گاز و پتروشیمی
برای اتصال لوله‌ها به تجهیزات و اجزای مختلف سیستم‌های پایپینگ و خطوط فرآیندی مورد استفاده قرار می‌گیرد.
نیروگاه‌ها
در خطوط بخار، آب، سوخت و سایر سیالات فرآیندی مورد استفاده قرار می‌گیرد.
صنایع شیمیایی
در سیستم‌هایی که نیاز به اتصال جوشی و سازگاری با شرایط فشار و دمای کاری دارند، کاربرد دارد.
صنایع غذایی و دارویی
استفاده از متریال مناسب، از جمله استنلس استیل، می‌تواند برای شرایطی که مقاومت در برابر خوردگی و الزامات شست‌وشو اهمیت دارد، مورد توجه قرار گیرد.
فلنج گلودار فولادی و استیل
فلنج گلودار در متریال‌های مختلف تولید می‌شود و انتخاب جنس آن باید بر اساس نوع سیال و شرایط کاری سیستم انجام شود. فلنج گلودار فولادی برای بسیاری از خطوط عمومی و صنعتی مورد استفاده قرار می‌گیرد و از نظر استحکام مکانیکی گزینه‌ای متداول است.
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، فلنج گلودار استیل می‌تواند مورد استفاده قرار گیرد. گریدهایی مانند 304 و 316 از جمله گریدهای رایج استنلس استیل در ساخت تجهیزات و اتصالات صنعتی هستند.
نکات مهم هنگام خرید فلنج گلودار
برای خرید فلنج گلودار، علاوه بر قیمت، باید مشخصات فنی محصول و سازگاری آن با سیستم لوله‌کشی بررسی شود. مهم‌ترین مواردی که پیش از انتخاب باید مشخص شوند عبارت‌اند از:
- سایز و قطر اسمی فلنج
- کلاس فشاری مورد نیاز
- استاندارد ساخت و ابعادی
- متریال فلنج
- نوع سطح آب‌بندی مانند RF، FF یا RTJ
- نوع سیال و شرایط کاری
- فشار و دمای کاری سیستم
- سازگاری ابعادی با لوله، شیرآلات و تجهیزات متصل
- مدارک و گواهی‌های متریال و کنترل کیفیت در صورت نیاز پروژه
انتخاب فلنج بر اساس تنها یک مشخصه مانند سایز یا قیمت کافی نیست. تطابق هم‌زمان ابعاد، کلاس فشاری، متریال، سطح آب‌بندی و استاندارد پروژه، نقش مهمی در انتخاب صحیح فلنج گلودار دارد.
قیمت فلنج گلودار
قیمت فلنج گلودار به عواملی مانند سایز، کلاس فشاری، جنس، استاندارد ساخت، نوع سطح آب‌بندی و برند سازنده بستگی دارد. فلنج‌های استیل و آلیاژی نیز بسته به متریال مورد استفاده می‌توانند قیمت متفاوتی نسبت به مدل‌های فولاد کربنی داشته باشند.
استعلام قیمت فلنج گلودار
برای دریافت قیمت دقیق، بهتر است مشخصات کامل شامل سایز، کلاس فشاری، متریال و استاندارد مورد نیاز اعلام شود تا فلنج متناسب با شرایط پروژه انتخاب و قیمت‌گذاری شود.
سؤالات متداول درباره فلنج گلودار
فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange نوعی فلنج با گردن مخروطی‌شکل است که به لوله به روش جوش لب‌به‌لب متصل می‌شود و برای بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
فلنج گلودار چگونه به لوله متصل می‌شود؟
اتصال فلنج گلودار به لوله با روش جوش لب‌به‌لب یا Butt Weld انجام می‌شود. اجرای صحیح جوش و رعایت الزامات فنی پروژه برای ایجاد اتصال مناسب اهمیت دارد.
تفاوت فلنج گلودار معمولی و گلو بلند چیست؟
فلنج گلودار معمولی دارای گردن مخروطی با طول استاندارد است، در حالی که فلنج گلو بلند یا LWN گردن بلندتری دارد و در برخی کاربردهای خاص، از جمله اتصال به تجهیزات و نازل‌ها، استفاده می‌شود.
فلنج گلودار در چه صنایعی استفاده می‌شود؟
این فلنج در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی، دریایی، غذایی و دارویی و همچنین بسیاری از سیستم‌های پایپینگ صنعتی کاربرد دارد.
هنگام خرید فلنج گلودار چه مشخصاتی باید بررسی شود؟
سایز، کلاس فشاری، استاندارد ساخت، متریال، نوع سطح آب‌بندی، نوع سیال، فشار و دمای کاری و سازگاری ابعادی با لوله و تجهیزات از مهم‌ترین مشخصات برای انتخاب فلنج گلودار هستند.
راهنمای انتخاب و خرید فلنج گلودار
برای انتخاب فلنج گلودار مناسب، ابتدا سایز، کلاس فشاری، متریال، استاندارد و نوع سطح آب‌بندی مورد نیاز پروژه را مشخص کنید. سپس سازگاری فلنج با لوله، شیرآلات و تجهیزات متصل را بررسی کنید. اعلام مشخصات فنی کامل نیز امکان بررسی دقیق‌تر محصول و استعلام قیمت را فراهم می‌کند.
جمع‌بندی
فلنج گلودار یکی از انواع مهم فلنج‌های مورد استفاده در سیستم‌های لوله‌کشی صنعتی است که با اتصال جوش لب‌به‌لب به لوله متصل می‌شود. طراحی گردن مخروطی، تنش مکانیکی مناسب و قابلیت تولید در سایزها، متریال‌ها و کلاس‌های فشاری مختلف، این فلنج را برای طیف متنوعی از پروژه‌های صنعتی مناسب کرده است. انتخاب نهایی باید بر اساس شرایط واقعی کار، استاندارد پروژه و سازگاری کامل اجزای اتصال انجام شود.
