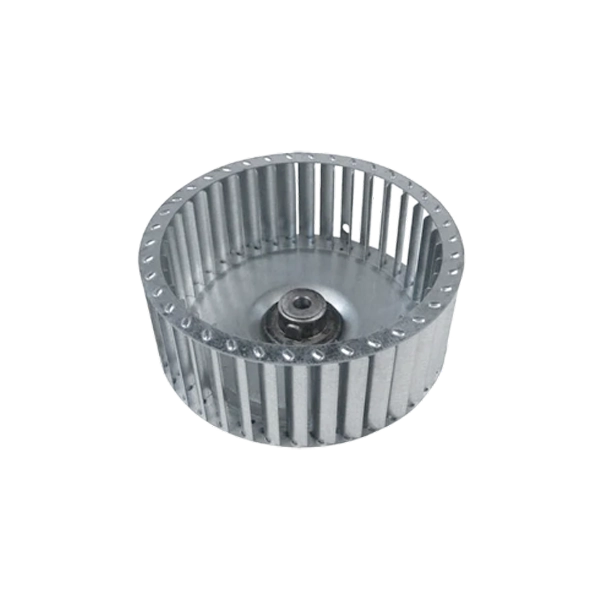

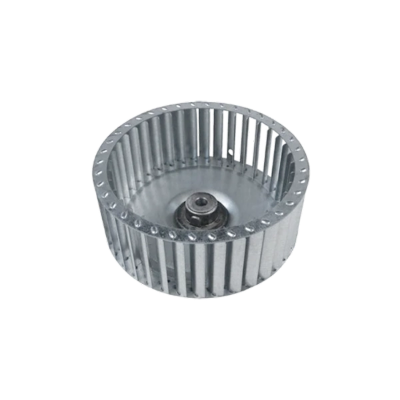

فن مشعل چیست؟ بررسی عملکرد، انواع، انتخاب و قیمت فن مشعل 14.5 در 6 شفت 1.2
فن مشعل یکی از مهم‌ترین اجزای سیستم هوادهی مشعل است که وظیفه تأمین و هدایت هوای موردنیاز برای احتراق سوخت را بر عهده دارد.
عملکرد صحیح فن باعث می‌شود اکسیژن کافی به محفظه احتراق برسد و ترکیب هوا و سوخت در شرایط مناسب انجام شود. در بسیاری از مشعل‌های گازی، گازوئیلی و دوگانه‌سوز، از فن‌های گریز از مرکز یا سانتریفیوژ برای ایجاد جریان هوا با فشار مناسب استفاده می‌شود.
انتخاب صحیح فن مشعل تأثیر مستقیمی بر پایداری شعله، راندمان احتراق، مصرف سوخت و عملکرد کلی مشعل دارد. به همین دلیل، هنگام خرید این قطعه باید عواملی مانند دبی هوا، فشار استاتیک، توان موتور، نوع پروانه، شرایط کاری و سازگاری فن با مشعل مورد توجه قرار گیرد.
فن مشعل چیست و چه وظیفه‌ای دارد؟
فن مشعل یا دمنده مشعل قطعه‌ای است که هوا را از محیط اطراف مکش کرده و با ایجاد جریان و فشار مناسب، آن را به سمت محفظه احتراق و دهانه مشعل هدایت می‌کند. این جریان هوا اکسیژن لازم برای سوختن مناسب گاز، گازوئیل یا سایر سوخت‌های مورد استفاده در مشعل را فراهم می‌کند.
در مشعل‌های فن‌دار، عملکرد فن بخشی جدایی‌ناپذیر از فرآیند احتراق است. در صورت کاهش بیش از حد جریان هوا، احتراق می‌تواند ناقص شود و در نتیجه دود، آلاینده‌ها و مصرف سوخت افزایش پیدا کند. از طرف دیگر، هوای بیش از اندازه نیز می‌تواند تعادل احتراق و بازده حرارتی سیستم را تحت تأثیر قرار دهد. بنابراین، میزان هوای ورودی باید متناسب با ظرفیت و شرایط کاری مشعل تنظیم شود.
فن مشعل در بسیاری از کاربردها از نوع سانتریفیوژ است. این نوع فن هوا را از بخش مرکزی پروانه دریافت کرده و پس از شتاب دادن به آن، جریان هوا را به سمت خروجی هدایت می‌کند. ساختار کلی فن می‌تواند شامل موتور الکتریکی، پروانه و در برخی مدل‌ها محفظه یا پوسته حلزونی باشد.
فن سانتریفیوژ مشعل چگونه کار می‌کند؟
فن سانتریفیوژ مشعل با چرخش پروانه، هوا را از ورودی به داخل خود می‌کشد و سپس با استفاده از نیروی گریز از مرکز، آن را به سمت خروجی هدایت می‌کند. در بسیاری از طراحی‌های سانتریفیوژ، جهت خروج هوا نسبت به جهت ورود آن تغییر می‌کند و همین ساختار امکان ایجاد فشار مناسب برای غلبه بر مقاومت مسیر هوا را فراهم می‌سازد.
موتور الکتریکی نیروی لازم برای چرخش پروانه را تأمین می‌کند. با افزایش سرعت چرخش پروانه، هوا مکش شده و به سمت خروجی فن منتقل می‌شود. سپس این هوا از طریق مسیر هوادهی به مشعل رسیده و وارد فرآیند احتراق می‌شود.
در عملکرد واقعی مشعل، تنها مقدار هوای تولیدشده توسط فن اهمیت ندارد؛ بلکه فشار ایجادشده توسط فن نیز باید با مقاومت مسیر، محفظه احتراق و سایر اجزای سیستم هماهنگ باشد. به همین دلیل، انتخاب فن صرفاً بر اساس اندازه یا توان موتور صحیح نیست و باید شرایط کاری واقعی سیستم نیز بررسی شود.
اجزای اصلی فن مشعل
الکتروموتور
الکتروموتور وظیفه تأمین نیروی محرک فن را بر عهده دارد و باعث چرخش پروانه می‌شود. توان، سرعت چرخش و شرایط کاری موتور باید با مشخصات فن و نیاز مشعل هماهنگ باشد.
پروانه فن
پروانه یکی از اصلی‌ترین اجزای فن مشعل است و وظیفه جابه‌جایی و شتاب دادن به هوا را بر عهده دارد. شکل، تعداد و طراحی پره‌ها بر میزان هوادهی، فشار، صدا و بازده فن تأثیر می‌گذارد.
محفظه یا پوسته فن
در فن‌های سانتریفیوژ دارای محفظه، پوسته اطراف پروانه به هدایت جریان هوا از ورودی به خروجی کمک می‌کند. طراحی صحیح این بخش باعث می‌شود جریان هوا با تلفات کمتر به مسیر هوادهی مشعل منتقل شود.
انواع فن مشعل
فن‌های مورد استفاده در سیستم‌های احتراق را می‌توان بر اساس ساختار، نحوه حرکت هوا و نوع کاربرد دسته‌بندی کرد. انتخاب نوع فن به طراحی مشعل و نیاز سیستم بستگی دارد.
فن سانتریفیوژ مشعل
فن سانتریفیوژ یا گریز از مرکز یکی از رایج‌ترین انواع دمنده در سیستم‌های مشعل است. این فن هوا را از قسمت مرکزی پروانه مکش کرده و پس از چرخش پروانه، آن را با فشار مناسب به سمت خروجی هدایت می‌کند. قابلیت ایجاد فشار مناسب باعث شده است این نوع فن در سیستم‌هایی که مسیر هوادهی دارای مقاومت است کاربرد گسترده‌ای داشته باشد.
فن محوری
در فن‌های محوری، هوا عمدتاً در امتداد محور چرخش پروانه حرکت می‌کند. این نوع فن‌ها بسته به طراحی و نقطه کاری می‌توانند برای کاربردهایی که به حجم هوای بالا و فشار مناسب نیاز دارند استفاده شوند، اما نوع فن باید بر اساس مشخصات واقعی مشعل انتخاب شود.
نقش فن مشعل در احتراق و افزایش راندمان
احتراق مناسب به برقراری تعادل میان سوخت و هوای ورودی وابسته است. فن مشعل با تأمین هوای موردنیاز، شرایط لازم برای احتراق پایدار را فراهم می‌کند. اگر جریان هوا کمتر از مقدار موردنیاز باشد، احتمال احتراق ناقص افزایش پیدا می‌کند؛ در مقابل، هوای اضافی نیز می‌تواند بخشی از انرژی حرارتی را از طریق گازهای خروجی از سیستم خارج کند.
بنابراین، هدف از انتخاب و تنظیم فن مشعل فقط افزایش حجم هوا نیست، بلکه باید مقدار و فشار هوا در نقطه کاری مناسب قرار داشته باشد. انتخاب صحیح فن می‌تواند به عملکرد پایدارتر مشعل، کاهش اتلاف انرژی و بهبود فرآیند احتراق کمک کند.
در مشعل‌های مجهز به سیستم کنترل هوا، مقدار جریان هوا می‌تواند متناسب با وضعیت کاری مشعل تنظیم شود. در برخی سیستم‌ها نیز دمپر هوا یا تجهیزات کنترلی برای تنظیم میزان هوای ورودی مورد استفاده قرار می‌گیرند.
اهمیت دبی و فشار هوا در فن مشعل
دو عامل مهم در بررسی عملکرد فن مشعل، دبی هوا و فشار ایجادشده توسط فن هستند. دبی مشخص می‌کند چه مقدار هوا در واحد زمان توسط فن جابه‌جا می‌شود و فشار نشان‌دهنده توان فن برای غلبه بر مقاومت موجود در مسیر جریان هوا است.
فن باید بتواند در نقطه کاری موردنظر، هوای کافی را با فشار مناسب تأمین کند. اگر ظرفیت فن کمتر از نیاز مشعل باشد، هوادهی کافی ایجاد نمی‌شود. در مقابل، استفاده از فنی که بدون نیاز سیستم هوای بسیار بیشتری تولید کند نیز لزوماً به معنای عملکرد بهتر نیست.
به همین دلیل، هنگام انتخاب فن باید منحنی عملکرد آن، دبی موردنیاز، فشار استاتیک و مقاومت مسیر بررسی شود. نقطه کاری مناسب فن باید با شرایط واقعی سیستم هماهنگ باشد.
| پارامتر |
اهمیت در انتخاب فن |
| دبی هوا |
تعیین‌کننده مقدار هوای جابه‌جاشده در واحد زمان است. |
| فشار |
توان فن برای غلبه بر مقاومت مسیر جریان هوا را مشخص می‌کند. |
| نقطه کاری |
باید با شرایط واقعی سیستم و نیاز مشعل هماهنگ باشد. |
چگونه فن مناسب مشعل را انتخاب کنیم؟
انتخاب فن مشعل باید بر اساس مشخصات فنی مشعل و شرایط نصب انجام شود. مهم‌ترین عوامل مؤثر در انتخاب عبارت‌اند از:
- دبی هوای موردنیاز مشعل
- فشار موردنیاز در مسیر هوادهی
- توان و سرعت موتور
- نوع و طراحی پروانه
- ابعاد و فضای نصب
- جهت ورود و خروج هوا
- شرایط محیطی و دمای کاری
- میزان صدا و لرزش قابل قبول
- نوع سوخت و ظرفیت حرارتی مشعل
- سازگاری فن با ساختار و تجهیزات مشعل
یکی از اشتباهات رایج هنگام خرید فن این است که انتخاب فقط بر اساس توان موتور یا ابعاد ظاهری انجام شود. توان موتور به تنهایی مشخص‌کننده عملکرد مناسب فن نیست و باید ارتباط میان دبی، فشار، سرعت و نقطه کاری نیز بررسی شود.
کاربرد فن مشعل در مشعل‌های گازی، گازوئیلی و دوگانه‌سوز
فن مشعل در طیف گسترده‌ای از سیستم‌های حرارتی مورد استفاده قرار می‌گیرد. مشعل‌های گازی برای احتراق گاز به جریان هوای مناسب نیاز دارند و فن می‌تواند هوای لازم را با فشار مناسب به محفظه احتراق منتقل کند.
در مشعل‌های گازوئیلی نیز تأمین هوای مناسب برای شکل‌گیری و پایداری شعله اهمیت زیادی دارد. در مشعل‌های دوگانه‌سوز نیز شرایط هوادهی باید با نوع سوخت و وضعیت عملکرد مشعل هماهنگ باشد.
از فن‌های مشعل می‌توان در سیستم‌های گرمایشی ساختمان‌ها، موتورخانه‌ها، دیگ‌های آب گرم، دیگ‌های بخار، هیترها، کوره‌ها و بسیاری از تجهیزات حرارتی صنعتی استفاده کرد. ظرفیت و طراحی فن در هر کاربرد باید بر اساس نیاز همان سیستم تعیین شود.
علائم خرابی یا عملکرد نامناسب فن مشعل
عملکرد نامناسب فن می‌تواند از طریق تغییر رفتار مشعل قابل تشخیص باشد. کاهش هوادهی، صدای غیرعادی، لرزش، کاهش توان موتور، تغییر وضعیت شعله و اختلال در راه‌اندازی مشعل از جمله مواردی هستند که می‌توانند نیاز به بررسی فن را نشان دهند.
کثیف شدن پروانه یا مسیر ورودی هوا نیز می‌تواند باعث کاهش عملکرد فن شود. تجمع گردوغبار و آلودگی روی پروانه ممکن است تعادل آن را تغییر داده و باعث لرزش یا کاهش راندمان شود. در برخی موارد نیز خرابی موتور، مشکلات یاتاقان یا اتصالات الکتریکی می‌تواند باعث توقف یا عملکرد نامناسب فن شود.
توجه: هرگونه صدای غیرعادی، لرزش، کاهش هوادهی یا اختلال در راه‌اندازی مشعل می‌تواند نیاز به بررسی فن را نشان دهد.
نگهداری و سرویس فن مشعل
نگهداری منظم فن یکی از راه‌های مؤثر برای حفظ عملکرد مشعل و افزایش عمر تجهیزات است. پروانه و مسیر ورود هوا باید به‌صورت دوره‌ای بررسی و در صورت وجود آلودگی تمیز شوند. تمیزی مسیر هوا باعث می‌شود فن بتواند جریان موردنیاز را با شرایط مناسب‌تری تأمین کند.
موتور، اتصالات الکتریکی، یاتاقان‌ها، پیچ‌های اتصال و وضعیت پروانه نیز باید بررسی شوند. هرگونه لرزش یا صدای غیرعادی نباید نادیده گرفته شود؛ زیرا ادامه کار فن در شرایط نامناسب می‌تواند موجب آسیب به سایر اجزای سیستم شود.
همچنین پس از هرگونه تعمیر یا جابه‌جایی فن، جهت چرخش پروانه، وضعیت نصب و عملکرد جریان هوا باید بررسی شود. سرویس و تعمیر تجهیزات مشعل بهتر است توسط افراد متخصص انجام شود تا تنظیمات احتراق و ایمنی سیستم دچار اختلال نشود.
قیمت فن مشعل به چه عواملی بستگی دارد؟
قیمت فن مشعل به عوامل مختلفی مانند نوع فن، ظرفیت هوادهی، فشار، توان موتور، نوع پروانه، کیفیت ساخت، جنس قطعات، برند سازنده و شرایط کاری بستگی دارد. به همین دلیل نمی‌توان تنها بر اساس ظاهر یا ابعاد فن، قیمت آن را معیار مناسبی برای انتخاب قرار داد.
در زمان خرید، بهتر است قیمت فن مشعل در کنار مشخصات فنی و کیفیت ساخت آن بررسی شود. یک فن مناسب که دبی و فشار موردنیاز مشعل را تأمین کند، می‌تواند از افت عملکرد، افزایش مصرف سوخت و خرابی‌های ناشی از هوادهی نامناسب جلوگیری کند.
برای خرید فن مشعل، پیشنهاد می‌شود ابتدا مشخصات فنی مشعل و نیاز سیستم بررسی شود و سپس فن متناسب با دبی، فشار و شرایط کاری انتخاب گردد. مقایسه قیمت در کنار کیفیت ساخت، توان موتور و عملکرد واقعی فن به شما کمک می‌کند انتخاب اقتصادی‌تر و مطمئن‌تری داشته باشید.
نکات مهم هنگام خرید فن مشعل
پیش از خرید فن مشعل بهتر است اطلاعات فنی مشعل و فن موجود در سیستم بررسی شود. در صورت امکان باید مشخصات فن قبلی، ظرفیت هوادهی، فشار، توان موتور و ابعاد نصب با محصول جدید مقایسه شود.
مشخصات فنی
دبی، فشار، توان موتور، ابعاد نصب و سازگاری با ساختار مشعل را بررسی کنید.
کیفیت ساخت
کیفیت موتور و پروانه، دقت ساخت، تعادل پروانه و شرایط نصب روی عملکرد بلندمدت فن تأثیر دارند.
همچنین نباید صرفاً به ارزان‌ترین گزینه توجه کرد. کیفیت موتور و پروانه، دقت ساخت، تعادل پروانه، شرایط نصب و قابلیت تأمین هوای موردنیاز از عوامل مهمی هستند که روی عملکرد بلندمدت فن تأثیر می‌گذارند.
اگر فن برای یک مشعل صنعتی یا موتورخانه انتخاب می‌شود، بررسی شرایط محیطی و ساعات کارکرد نیز اهمیت بیشتری پیدا می‌کند. در چنین کاربردهایی انتخاب صحیح فن می‌تواند از توقف‌های ناگهانی و هزینه‌های اضافی تعمیر و نگهداری جلوگیری کند.
تفاوت فن مشعل با فن‌های معمولی
فن مشعل صرفاً برای جابه‌جایی عمومی هوا طراحی نشده است، بلکه باید بتواند جریان هوای موردنیاز فرآیند احتراق را در شرایط مشخص تأمین کند. به همین دلیل، مشخصه‌هایی مانند فشار، دبی و نقطه کاری در انتخاب آن اهمیت زیادی دارند.
در بسیاری از کاربردهای مشعل، فن سانتریفیوژ به دلیل توانایی ایجاد فشار مناسب برای غلبه بر مقاومت مسیر هوادهی مورد استفاده قرار می‌گیرد. این ویژگی آن را از بسیاری از فن‌های عمومی تهویه که صرفاً برای جابه‌جایی حجم زیادی از هوا در فشار پایین طراحی شده‌اند، متمایز می‌کند.
سوالات متداول درباره فن مشعل
فن مشعل هوا را از محیط مکش کرده و با ایجاد جریان و فشار مناسب، آن را به سمت محفظه احتراق و دهانه مشعل هدایت می‌کند تا اکسیژن موردنیاز احتراق تأمین شود.
پروانه فن با چرخش خود هوا را از ورودی مکش کرده و با استفاده از نیروی گریز از مرکز، آن را به سمت خروجی هدایت می‌کند. موتور الکتریکی نیروی لازم برای چرخش پروانه را تأمین می‌کند.
دبی هوای موردنیاز، فشار موردنیاز، توان و سرعت موتور، نوع پروانه، ابعاد نصب، جهت ورود و خروج هوا، شرایط محیطی، میزان صدا و لرزش، نوع سوخت و سازگاری فن با مشعل از عوامل مهم انتخاب هستند.
نوع فن، ظرفیت هوادهی، فشار، توان موتور، نوع پروانه، کیفیت ساخت، جنس قطعات، برند سازنده و شرایط کاری از عوامل مؤثر بر قیمت فن مشعل هستند.
کاهش هوادهی، صدای غیرعادی، لرزش، کاهش توان موتور، تغییر وضعیت شعله و اختلال در راه‌اندازی مشعل می‌توانند از نشانه‌های نیاز به بررسی فن باشند.
جمع‌بندی
فن مشعل یکی از اجزای اصلی سیستم هوادهی و احتراق است که وظیفه تأمین و هدایت هوای موردنیاز مشعل را بر عهده دارد. عملکرد صحیح این قطعه به ایجاد شرایط مناسب برای احتراق و پایداری شعله کمک می‌کند و می‌تواند بر مصرف سوخت، راندمان و عملکرد کلی سیستم اثرگذار باشد.
فن‌های سانتریفیوژ از گزینه‌های رایج در سیستم‌های مشعل هستند و با استفاده از پروانه و موتور الکتریکی، هوا را مکش کرده و با فشار مناسب به سمت مشعل هدایت می‌کنند. برای انتخاب فن مناسب باید عواملی مانند دبی هوا، فشار، توان موتور، نوع پروانه، شرایط محیطی و مشخصات مشعل مورد توجه قرار گیرد.
در نهایت، انتخاب صحیح، نصب اصولی و سرویس منظم فن مشعل می‌تواند به عملکرد پایدارتر سیستم، کاهش مشکلات عملیاتی و افزایش عمر مفید تجهیزات کمک کند. برای خرید فن مشعل نیز بهتر است قیمت در کنار مشخصات فنی، کیفیت ساخت و سازگاری با مشعل بررسی شود.
