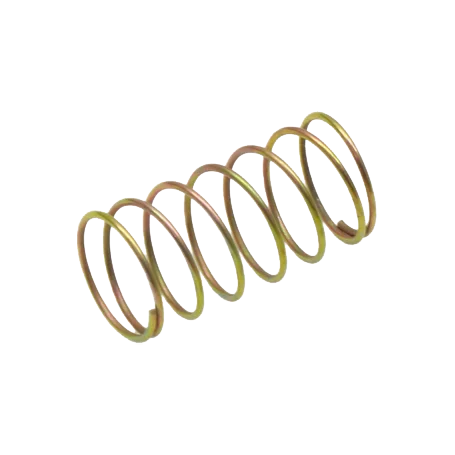

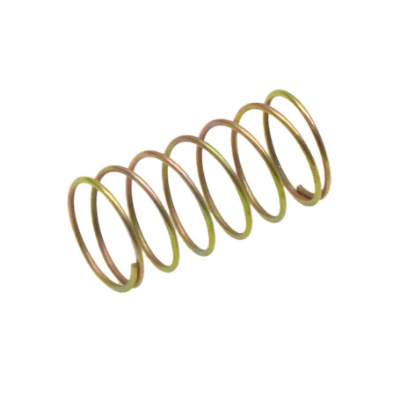

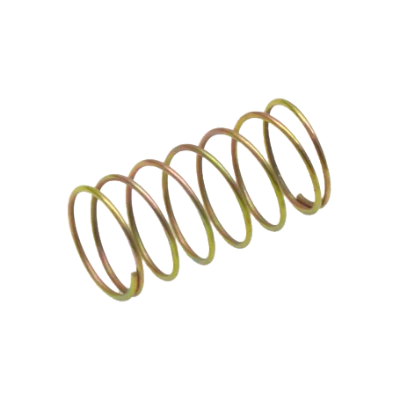

فنر تنظیم رگلاتور ستاک
فنر تنظیم رگلاتور ستاک یکی از قطعات مؤثر در مکانیزم کنترل و تثبیت فشار خروجی رگلاتورهای گاز است و انتخاب صحیح آن باید بر اساس مدل رگلاتور و محدوده فشار موردنیاز انجام شود.
فنر تنظیم رگلاتور ستاک در کنار دیافراگم و مکانیزم تنظیم فشار، در کنترل فشار خروجی رگلاتور نقش دارد.
برای انتخاب این قطعه، مدل رگلاتور، کد یا مشخصات فنر و محدوده فشار خروجی موردنیاز باید به‌صورت دقیق بررسی شود.
معرفی فنر تنظیم رگلاتور ستاک
فنر تنظیم رگلاتور ستاک یکی از قطعات مهم در مکانیزم کنترل و تثبیت فشار خروجی رگلاتورهای گاز است. انتخاب فنر مناسب، متناسب با مدل رگلاتور و محدوده فشار موردنیاز، نقش مهمی در دستیابی به فشار خروجی صحیح و عملکرد پایدار سیستم گازرسانی دارد.
فنرهای تنظیم در مدل‌های مختلف رگلاتور ستاک دارای مشخصات متفاوتی هستند و نمی‌توان صرفاً بر اساس ظاهر یا ابعاد تقریبی، یک فنر را جایگزین فنر دیگر کرد. مدل رگلاتور، محدوده فشار و کد فنر باید هنگام انتخاب قطعه بررسی شوند.
فنر تنظیم رگلاتور چه نقشی دارد؟
در رگلاتورهای مکانیکی، فنر تنظیم در کنار دیافراگم و مکانیزم تنظیم فشار فعالیت می‌کند. نیروی ایجادشده توسط فنر با نیروی ناشی از فشار گاز روی دیافراگم در تعادل قرار می‌گیرد و در نتیجه، موقعیت شیر داخلی برای کنترل فشار خروجی تغییر می‌کند.
به همین دلیل، مشخصات فنر مستقیماً با محدوده فشار خروجی قابل تنظیم ارتباط دارد. استفاده از فنری که برای مدل یا محدوده فشار موردنظر طراحی نشده باشد، می‌تواند باعث تنظیم نادرست فشار و عملکرد نامناسب رگلاتور شود.
فنر تنظیم رگلاتور ستاک برای چه محصولاتی استفاده می‌شود؟
فنرهای تنظیم در رگلاتورهای مختلف ستاک، با توجه به مدل و محدوده فشار خروجی، مشخصات متفاوتی دارند. در کنترل‌های خط گاز ستاک، برای مدل‌هایی مانند SET250، SET252، SET252H و SET251 فنرهای متفاوت با کد و محدوده فشار مشخص معرفی شده‌اند.
فنرهای رگلاتور SET252
در رگلاتور SET252 با ورودی حداکثر 2 بار، فنرهای مختلف برای محدوده‌های متفاوت فشار خروجی ارائه شده‌اند. این محدوده‌ها از فشارهای پایین مانند 8 تا 13 میلی‌بار شروع شده و در مدل‌های مختلف تا محدوده 90 تا 200 میلی‌بار ادامه دارند.
فنرهای رگلاتور SET251
برای رگلاتور SET251 چند فنر با محدوده‌های خروجی 10 تا 18، 13 تا 27، 22 تا 58، 50 تا 130 و 130 تا 200 میلی‌بار معرفی شده است. این تنوع نشان می‌دهد که انتخاب فنر باید بر اساس فشار تنظیم موردنیاز انجام شود.
مشخصات فنرهای تنظیم رگلاتور ستاک
مشخصات فنر به مدل رگلاتور بستگی دارد. نمونه‌هایی از کد، رنگ و محدوده فشار فنرهای تنظیم عبارت‌اند از:
| مدل رگلاتور |
کد یا رنگ فنر |
محدوده فشار خروجی |
| SET250 |
SYD15، مشکی-زرد |
8 تا 35 میلی‌بار |
| SET250 |
SYR16، قرمز-زرد |
35 تا 70 میلی‌بار |
| SET250 |
SYG22، سبز-زرد |
70 تا 150 میلی‌بار |
| SET250 |
SYB25، آبی-زرد |
150 تا 180 میلی‌بار |
| SET252 |
SO16، نارنجی |
8 تا 13 میلی‌بار |
| SET252 |
SB20، آبی |
13 تا 20 میلی‌بار |
| SET252 |
SG20، سبز |
15 تا 25 میلی‌بار |
| SET252 |
SR22، قرمز |
25 تا 43 میلی‌بار |
| SET252 |
SD25، مشکی |
43 تا 70 میلی‌بار |
| SET252 |
SY25، زرد |
33 تا 58 میلی‌بار |
| SET252 |
SS30، نقره‌ای |
55 تا 110 میلی‌بار |
| SET252 |
SW35، سفید |
90 تا 200 میلی‌بار |
کد و رنگ فنر برای شناسایی محدوده تنظیم کاربرد دارند؛ بنابراین هنگام انتخاب قطعه، تطبیق مشخصات فنر با مدل رگلاتور اهمیت زیادی دارد.
فنر رگلاتور SET252H
در رگلاتور SET252H که برای فشار ورودی 0.5 تا 5 بار ارائه شده است، مجموعه‌ای از فنرهای مختلف برای محدوده‌های فشار خروجی در نظر گرفته شده است. در این مدل، محدوده‌های فشار خروجی از 10 تا 22 میلی‌بار آغاز شده و در برخی پیکربندی‌ها به محدوده‌های بالاتر نیز می‌رسد.
انتخاب صحیح فنر برای SET252H باید بر اساس فشار خروجی موردنیاز سیستم و مشخصات رگلاتور انجام شود. در صورت تعویض فنر، استفاده از قطعه متناسب با مدل رگلاتور اهمیت ویژه‌ای دارد.
ویژگی‌های فنر تنظیم رگلاتور ستاک
ارتباط مستقیم با تنظیم فشار
مشخصات فنر با محدوده فشار خروجی قابل تنظیم رگلاتور ارتباط دارد و انتخاب آن باید بر اساس فشار موردنیاز انجام شود.
هماهنگی با مکانیزم رگلاتور
فنر در کنار دیافراگم و مکانیزم تنظیم فشار فعالیت می‌کند و باید با ساختار داخلی رگلاتور سازگار باشد.
کد و رنگ مشخص
در برخی مدل‌ها کد یا رنگ فنر برای شناسایی محدوده فشار مورد استفاده قرار می‌گیرد.
محدوده‌های فشار متنوع
برای مدل‌های مختلف رگلاتور ستاک، فنرهایی با محدوده‌های متفاوت فشار خروجی ارائه شده است.
مناسب برای تعویض قطعه
در زمان سرویس یا تعویض فنر، مشخصات رگلاتور و فنر قبلی می‌تواند برای انتخاب قطعه سازگار مورد استفاده قرار گیرد.
نیازمند انتخاب دقیق
ابعاد ظاهری به‌تنهایی معیار مناسبی برای انتخاب نیست و مدل رگلاتور و محدوده فشار نیز باید بررسی شود.
نکات مهم هنگام تعویض فنر تنظیم
پیش از خرید یا تعویض فنر تنظیم رگلاتور ستاک، بهتر است مشخصات رگلاتور موجود و محدوده فشار موردنیاز بررسی شود. مهم‌ترین موارد عبارت‌اند از:
- مدل دقیق رگلاتور ستاک
- سایز و نوع اتصال رگلاتور
- محدوده فشار ورودی
- فشار خروجی موردنیاز
- کد یا مشخصات فنر قبلی
- رنگ فنر در صورت وجود کدگذاری رنگی
- سازگاری فنر با مکانیزم داخلی رگلاتور
انتخاب فنر بر اساس ظاهر یا ابعاد تقریبی توصیه نمی‌شود؛ زیرا دو فنر ممکن است از نظر ظاهری مشابه باشند اما برای محدوده‌های فشار متفاوت طراحی شده باشند.
کاربرد فنر تنظیم در سیستم‌های گازرسانی
فنر تنظیم در رگلاتورهای گاز، بخشی از مکانیزم کنترل فشار است و در تجهیزاتی که نیاز به کاهش و تثبیت فشار گاز دارند مورد استفاده قرار می‌گیرد. رگلاتورهای ستاک نیز برای کنترل فشار گاز در کاربردهای مختلف طراحی شده‌اند و بسته به مدل، برای گاز طبیعی، گاز مایع، هوا و گاز شهری قابل استفاده هستند.
عملکرد صحیح فنر در کنار دیافراگم و سایر اجزای رگلاتور می‌تواند به حفظ فشار خروجی در محدوده تنظیم‌شده کمک کند. به همین دلیل، سلامت و انتخاب صحیح این قطعه در سرویس و تعمیر رگلاتور اهمیت دارد.
مزایای انتخاب صحیح فنر تنظیم
تنظیم متناسب فشار خروجی
انتخاب فنر متناسب با محدوده فشار موردنیاز به استفاده صحیح از مکانیزم تنظیم فشار رگلاتور کمک می‌کند.
جلوگیری از انتخاب قطعه نامتناسب
بررسی مدل رگلاتور، کد فنر و محدوده فشار، احتمال انتخاب فنری که برای رگلاتور یا فشار موردنظر مناسب نیست را کاهش می‌دهد.
حفظ عملکرد مکانیزم تنظیم
فنر مناسب در کنار دیافراگم و مکانیزم داخلی رگلاتور در فرآیند کنترل فشار خروجی نقش خود را ایفا می‌کند.
انتخاب دقیق‌تر قطعه یدکی
ارائه مدل رگلاتور و مشخصات فنر قبلی، فرآیند شناسایی و انتخاب قطعه مناسب را ساده‌تر می‌کند.
قیمت فنر تنظیم رگلاتور ستاک
قیمت فنر تنظیم رگلاتور ستاک به مدل، محدوده فشار، کد فنر و سازگاری آن با رگلاتور بستگی دارد. به همین دلیل، برای اعلام قیمت دقیق بهتر است مدل رگلاتور و فشار خروجی موردنیاز هنگام استعلام مشخص شود.
بررسی مشخصات فنی پیش از خرید، علاوه بر انتخاب دقیق‌تر قطعه، از تهیه فنری که با مدل رگلاتور یا محدوده فشار موردنظر مطابقت ندارد جلوگیری می‌کند.
خرید فنر تنظیم رگلاتور ستاک
برای خرید فنر تنظیم رگلاتور ستاک، مهم‌ترین نکته انتخاب قطعه‌ای است که از نظر مدل و محدوده فشار با رگلاتور شما مطابقت داشته باشد. ارائه مشخصات رگلاتور یا کد فنر قبلی هنگام ثبت سفارش، فرآیند انتخاب قطعه مناسب را آسان‌تر می‌کند.
سؤالات متداول درباره فنر تنظیم رگلاتور ستاک
فنر در کنار دیافراگم و مکانیزم تنظیم فشار قرار می‌گیرد و نیروی آن در کنترل موقعیت شیر داخلی و تنظیم فشار خروجی رگلاتور نقش دارد.
خیر. فنرها بر اساس مدل رگلاتور و محدوده فشار خروجی مشخص می‌شوند و باید قطعه متناسب با مدل و فشار موردنیاز انتخاب شود.
در برخی مدل‌های رگلاتور ستاک، رنگ فنر برای شناسایی محدوده تنظیم کاربرد دارد. با این حال، انتخاب فنر نباید صرفاً بر اساس رنگ انجام شود و مدل رگلاتور و کد فنر نیز باید بررسی شوند.
مدل دقیق رگلاتور، فشار خروجی موردنیاز، محدوده فشار ورودی، سایز و نوع اتصال و در صورت امکان کد یا مشخصات فنر قبلی باید بررسی شود.
خیر. دو فنر ممکن است از نظر ظاهری مشابه باشند اما برای محدوده‌های فشار متفاوت طراحی شده باشند. مدل رگلاتور، کد فنر و محدوده فشار باید بررسی شود.
جمع‌بندی
فنر تنظیم رگلاتور ستاک یکی از اجزای مؤثر در تنظیم فشار خروجی رگلاتور است و در مدل‌های مختلف با کدها و محدوده‌های فشاری متفاوت عرضه می‌شود. انتخاب صحیح این قطعه باید بر اساس مدل رگلاتور و فشار خروجی موردنیاز انجام شود.
برای جلوگیری از انتخاب اشتباه، پیش از خرید فنر باید مشخصات رگلاتور، کد فنر و محدوده فشار موردنیاز بررسی شود. انتخاب قطعه سازگار، نقش مهمی در عملکرد صحیح مکانیزم تنظیم فشار رگلاتور دارد.
