بوش باتن چیست؟ بررسی مشخصات و کاربرد شیر دکمه‌ای مانومتر

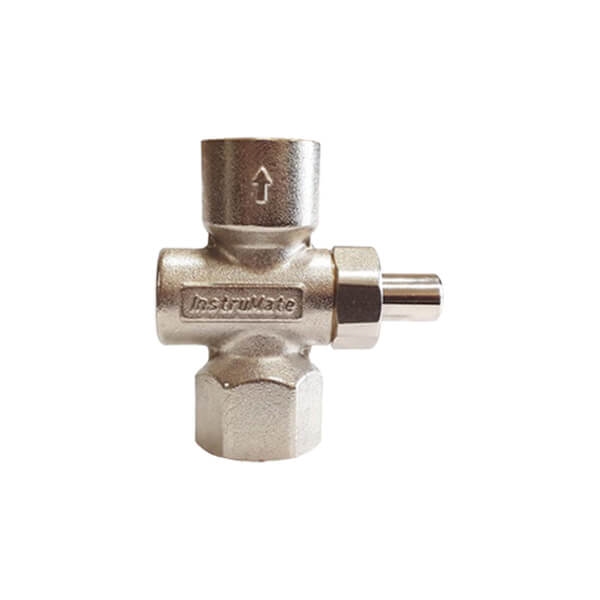

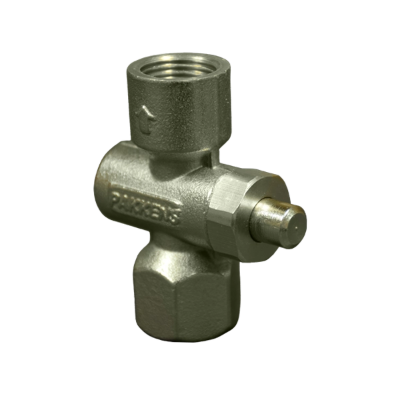

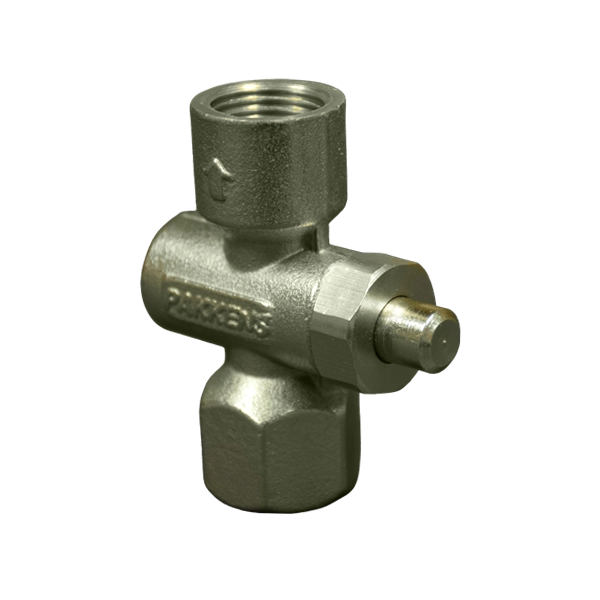

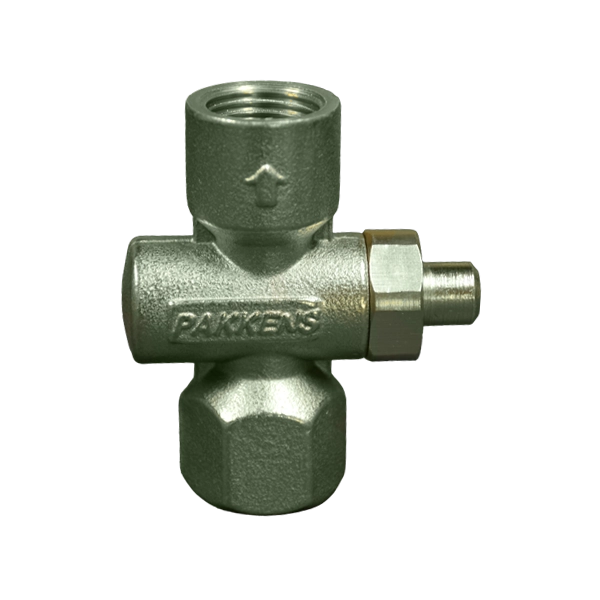

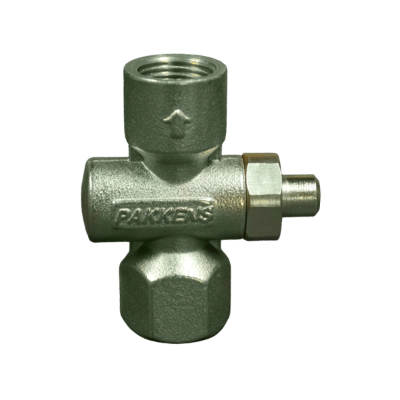

بوش باتن یا شیر دکمه‌ای فشار، قطعه‌ای برای کنترل دستی ارتباط بین خط سیال و گیج فشار است. با فشردن دکمه، مسیر فشار به سمت مانومتر باز می‌شود و پس از رها کردن دکمه، ارتباط گیج با خط قطع می‌گردد. این عملکرد برای سیستم‌هایی مناسب است که اندازه‌گیری فشار در آن‌ها به‌صورت مقطعی انجام می‌شود.
مشخصات فنی بوش باتن
| مشخصه |
مقدار |
| نوع محصول |
بوش باتن / شیر دکمه‌ای فشار |
| حداکثر فشار کاری |
6 بار |
| حداکثر دمای کاری |
100 درجه سانتی‌گراد |
| دمای نگهداری |
40- تا 70+ درجه سانتی‌گراد |
| جنس بدنه |
برنج با روکش نیکل |
| جنس آب‌بندی |
NBR |
| نحوه نصب |
عمودی یا جانبی |
| اتصال ورودی |
G1/2 و G1/4 |
| اتصال خروجی |
G1/2 و G1/4 |
| فشار نامی |
PN6 |
ویژگی‌های اصلی بوش باتن
کنترل دستی فشار
با فشردن دکمه، مسیر ارتباطی خط فشار با گیج برقرار می‌شود.
مناسب مانومتر
برای کنترل ارتباط بین گیج فشار و خط سیال در اندازه‌گیری‌های مقطعی استفاده می‌شود.
دمای کاری
حداکثر دمای کاری اعلام‌شده برای این تجهیز 100 درجه سانتی‌گراد است.
اتصالات متنوع
با اتصالات G1/2 و G1/4 و امکان نصب عمودی یا جانبی ارائه می‌شود.
نحوه عملکرد بوش باتن
بوش باتن در مسیر اتصال گیج فشار نصب می‌شود و امکان کنترل دستی ارتباط بین خط فشار و مانومتر را فراهم می‌کند. با فشار دادن دکمه، مسیر عبور سیال باز شده و فشار موجود در خط به گیج منتقل می‌شود.
این عملکرد باعث می‌شود فشارسنج تنها در زمان موردنیاز در معرض فشار قرار داشته باشد. زمانی که مشاهده فشار ضروری نیست، با رها کردن دکمه مسیر ارتباطی بسته شده و گیج از فشار خط جدا می‌شود.
هنگام فشردن دکمه
مسیر ارتباطی باز شده و فشار خط به سمت گیج فشار منتقل می‌شود.
پس از رها کردن دکمه
مسیر ارتباطی بسته شده و گیج از فشار خط جدا می‌شود.
کاربرد بوش باتن در سیستم‌های اندازه‌گیری فشار
بوش باتن برای سیستم‌هایی مناسب است که در آن‌ها اندازه‌گیری فشار به‌صورت مقطعی انجام می‌شود. استفاده از این قطعه امکان کنترل ساده‌تر مسیر فشار به سمت مانومتر را فراهم می‌کند.
از این تجهیز می‌توان در مجموعه‌های زیر استفاده کرد:
- مجموعه‌های اندازه‌گیری فشار
- تجهیزات و سیستم‌های صنعتی
- مدارهایی که از گیج فشار برای کنترل و بررسی فشار استفاده می‌کنند
- سیستم‌هایی که نیاز به مشاهده فشار فقط در زمان‌های مشخص دارند
جنس بدنه و سیستم آب‌بندی
بدنه بوش باتن از برنج با روکش نیکل ساخته شده است. سیستم آب‌بندی این محصول نیز با استفاده از NBR انجام می‌شود.
بر اساس مشخصات ارائه‌شده، این بوش باتن برای استفاده با گازها و مایعاتی مناسب است که به آلیاژهای مسی آسیب نمی‌رسانند. بنابراین پیش از نصب، سازگاری سیال مورد استفاده با جنس بدنه و آب‌بندی باید بررسی شود.
اتصالات بوش باتن
این محصول با اتصالات G1/2 و G1/4 ارائه می‌شود و امکان استفاده از آن را در مجموعه‌های مختلف گیج و تجهیزات کنترل فشار فراهم می‌کند. نصب بوش باتن می‌تواند به‌صورت عمودی یا جانبی انجام شود.
انتخاب نوع اتصال باید متناسب با رزوه و ساختار تجهیزات متصل به بوش باتن انجام شود تا نصب به‌درستی و بدون ایجاد نشتی صورت گیرد. پیش از خرید، سایز رزوه ورودی و خروجی مجموعه را با مشخصات محصول تطبیق دهید.
فشار و دمای کاری بوش باتن
حداکثر فشار کاری6 بار
فشار نامیPN6
حداکثر دمای کاری100 درجه سانتی‌گراد
محدوده دمای نگهداری محصول از 40- تا 70+ درجه سانتی‌گراد است. هنگام انتخاب و نصب این قطعه، فشار و دمای واقعی سیستم باید با محدوده مجاز بوش باتن مطابقت داشته باشد.
مزایای استفاده از بوش باتن
- امکان مشاهده فشار فقط در زمان موردنیاز
- کنترل دستی ارتباط بین خط فشار و گیج
- قطع ارتباط گیج با خط پس از رها کردن دکمه
- بدنه برنجی با روکش نیکل
- استفاده از NBR برای آب‌بندی
- امکان نصب به‌صورت عمودی یا جانبی
- وجود اتصالات G1/2 و G1/4 برای استفاده در مجموعه‌های مختلف
راهنمای انتخاب و خرید بوش باتن
هنگام خرید بوش باتن باید مشخصات فنی آن با شرایط واقعی سیستم مطابقت داشته باشد. انتخاب صحیح اتصال و بررسی فشار و دمای کاری، از مهم‌ترین موارد در انتخاب این قطعه محسوب می‌شود.
| پارامتر |
نکته مهم هنگام انتخاب |
| فشار کاری |
فشار واقعی سیستم باید در محدوده مجاز حداکثر 6 بار قرار داشته باشد. |
| دمای کاری |
دمای سیال و محیط نصب باید با حداکثر دمای کاری 100 درجه سانتی‌گراد سازگار باشد. |
| نوع سیال |
سازگاری سیال با آلیاژهای مسی و جنس آب‌بندی NBR باید بررسی شود. |
| سایز اتصال |
رزوه تجهیزات متصل‌شونده باید با G1/2 یا G1/4 مطابقت داشته باشد. |
| نحوه نصب |
محل نصب باید با امکان نصب عمودی یا جانبی محصول هماهنگ باشد. |
قیمت بوش باتن
قیمت بوش باتن به مشخصات فنی، نوع اتصال و شرایط تأمین محصول بستگی دارد. برای اطلاع از قیمت روز و بررسی موجودی، بهتر است مشخصات محصول و سایز اتصال موردنیاز خود را با اطلاعات درج‌شده در فروشگاه مقایسه کنید. تطبیق سایز اتصال، فشار و دمای کاری پیش از ثبت سفارش می‌تواند به انتخاب محصول متناسب با سیستم کمک کند.
خرید بوش باتن
برای خرید بوش باتن، حداکثر فشار کاری، دمای کاری، نوع سیال، سایز اتصال و نحوه نصب را بررسی کنید. انتخاب محصول متناسب با مشخصات سیستم باعث می‌شود اتصال گیج فشار با شرایط کاری مجموعه سازگاری مناسبی داشته باشد.
سؤالات متداول درباره بوش باتن
بوش باتن برای کنترل دستی ارتباط بین خط فشار و گیج استفاده می‌شود و امکان مشاهده فشار را تنها در زمان موردنیاز فراهم می‌کند.
حداکثر فشار کاری این بوش باتن 6 بار و فشار نامی آن PN6 اعلام شده است.
اتصالات ورودی و خروجی این محصول G1/2 و G1/4 هستند. پیش از خرید باید سایز رزوه تجهیزات متصل‌شونده بررسی شود.
بدنه از برنج با روکش نیکل و سیستم آب‌بندی از NBR ساخته شده است.
بر اساس مشخصات ارائه‌شده، برای گازها و مایعاتی مناسب است که به آلیاژهای مسی آسیب نمی‌رسانند. سازگاری سیال با جنس بدنه و NBR باید پیش از استفاده بررسی شود.
انتخاب و خرید بوش باتن
اگر به دنبال شیر دکمه‌ای برای کنترل ارتباط گیج فشار با خط سیال هستید، پیش از خرید فشار کاری، دمای کاری، نوع سیال و سایز اتصال را بررسی کنید. بوش باتن با فشار کاری حداکثر 6 بار، بدنه برنجی نیکل‌کاری‌شده، آب‌بندی NBR و اتصالات G1/2 و G1/4 برای مجموعه‌های مختلف اندازه‌گیری فشار قابل استفاده است.
جمع‌بندی
بوش باتن یک شیر دکمه‌ای برای کنترل ارتباط گیج فشار با خط سیال است که امکان مشاهده فشار را تنها در زمان موردنیاز فراهم می‌کند. این محصول با بدنه برنجی نیکل‌کاری‌شده، آب‌بندی NBR و اتصالات G1/4 و G1/2 برای کاربردهای مختلف اندازه‌گیری فشار طراحی شده است. حداکثر فشار کاری آن 6 بار و حداکثر دمای کاری آن 100 درجه سانتی‌گراد اعلام شده است.
