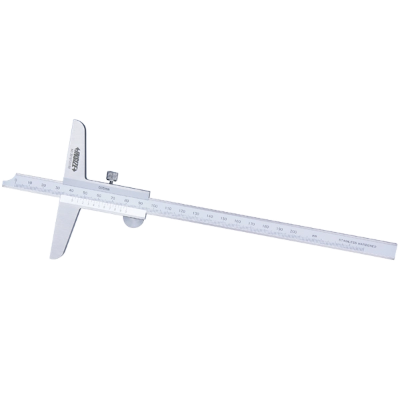

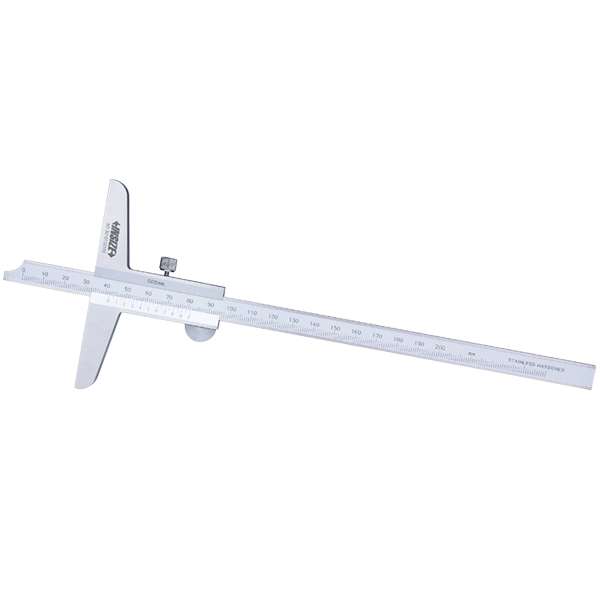

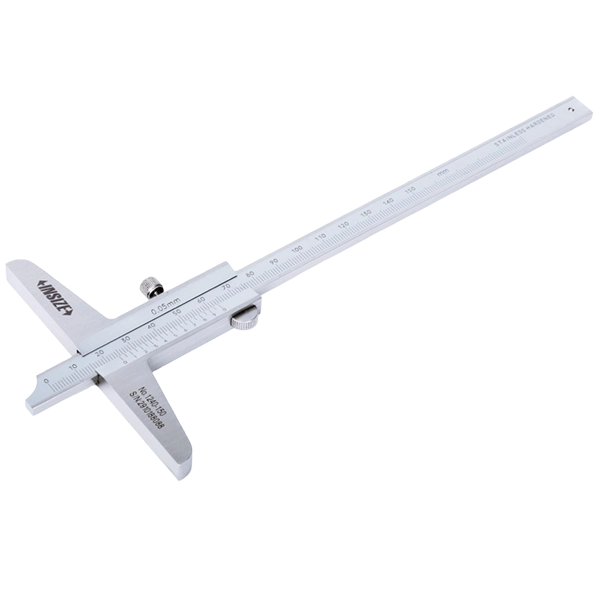

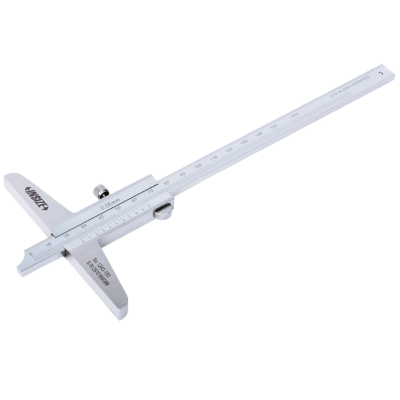

کولیس عمق‌سنج اینسایز مدل 3001-1240؛ اندازه‌گیری دقیق عمق تا ۳۰۰ میلی‌متر
کولیس عمق‌سنج اینسایز مدل 3001-1240 یکی از ابزارهای اندازه‌گیری دقیق برای تعیین عمق سوراخ‌ها، شیارها، پله‌ها و فرورفتگی‌های قطعات صنعتی است. این ابزار با محدوده اندازه‌گیری ۰ تا ۳۰۰ میلی‌متر، دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر، برای استفاده در کارگاه‌های ماشین‌کاری، واحدهای کنترل کیفیت و بازرسی قطعات کاربرد دارد.
طراحی عمق‌سنج ورنیه به کاربر اجازه می‌دهد عمق بخش‌های مختلف قطعه را نسبت به یک سطح مرجع اندازه‌گیری کند. این قابلیت در ساخت قطعات، بررسی ابعاد ماشین‌کاری‌شده و کنترل انطباق قطعات با نقشه‌های فنی اهمیت زیادی دارد.
مشخصات فنی کولیس عمق‌سنج اینسایز مدل 3001-1240
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
3001-1240 |
| نوع ابزار |
عمق‌سنج ورنیه |
| محدوده اندازه‌گیری |
۰ تا ۳۰۰ میلی‌متر |
| دقت اندازه‌گیری |
±۰٫۰۴ میلی‌متر |
| تقسیم‌بندی ورنیه |
۰٫۰۲ میلی‌متر |
| نوع نمایش |
ورنیه‌ای |
| کاربرد اصلی |
اندازه‌گیری عمق سوراخ، شیار و پله |
عملکرد عمق‌سنج ورنیه 3001-1240
عمق‌سنج ورنیه برای اندازه‌گیری فاصله عمودی میان سطح مرجع و کف یک سوراخ، شیار یا فرورفتگی طراحی شده است. در این ابزار، پایه روی سطح قطعه قرار می‌گیرد و تیغه اندازه‌گیری تا رسیدن به کف بخش موردنظر حرکت می‌کند. سپس مقدار اندازه‌گیری از روی مقیاس اصلی و ورنیه خوانده می‌شود.
مدل 3001-1240 با محدوده اندازه‌گیری ۳۰۰ میلی‌متر، امکان بررسی عمق بخش‌هایی را فراهم می‌کند که به ظرفیت اندازه‌گیری بیشتری نسبت به مدل‌های کوتاه‌تر نیاز دارند. برای دستیابی به نتیجه قابل اعتماد، پایه باید به‌طور کامل روی سطح مرجع قرار بگیرد و تیغه اندازه‌گیری در راستای مناسب حرکت کند.
محدوده اندازه‌گیری ۳۰۰ میلی‌متر
یکی از ویژگی‌های مهم کولیس عمق‌سنج اینسایز مدل 3001-1240، محدوده اندازه‌گیری ۰ تا ۳۰۰ میلی‌متر است. این محدوده برای کنترل عمق سوراخ‌ها، شیارها و پله‌هایی مناسب است که اندازه‌گیری آن‌ها به ابزار با طول کاری بیشتر نیاز دارد.
انتخاب محدوده اندازه‌گیری باید با ابعاد قطعه و عمق مورد انتظار هماهنگ باشد. اگر عمق قطعه از ظرفیت ابزار بیشتر باشد، اندازه‌گیری با این مدل امکان‌پذیر نخواهد بود؛ بنابراین بررسی محدوده اندازه‌گیری پیش از خرید اهمیت دارد.
دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر
دقت اندازه‌گیری و تقسیم‌بندی ورنیه دو مشخصه مهم در انتخاب عمق‌سنج هستند. مدل 3001-1240 دارای دقت اعلام‌شده ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر است.
تقسیم‌بندی ۰٫۰۲ میلی‌متر نشان می‌دهد مقیاس ابزار برای خواندن اندازه‌ها با این گام طراحی شده است؛ اما دقت اعلام‌شده، میزان انحراف مجاز اندازه‌گیری را مشخص می‌کند. بنابراین این دو مقدار مفهوم یکسانی ندارند و باید هنگام ارزیابی عملکرد ابزار به‌صورت جداگانه در نظر گرفته شوند.
نکته فنی:
برای انتخاب ابزار مناسب، تنها به تقسیم‌بندی ورنیه اکتفا نکنید. دقت اعلام‌شده، تلرانس قطعه، روش اندازه‌گیری و شرایط استفاده نیز باید با نیازهای کنترل کیفیت هماهنگ باشند.
کاربردهای کولیس عمق‌سنج اینسایز مدل 3001-1240
عمق‌سنج ورنیه در صنایع مختلف برای اندازه‌گیری عمق بخش‌هایی استفاده می‌شود که دسترسی به آن‌ها با ابزارهای اندازه‌گیری معمول دشوار است. مهم‌ترین کاربردهای این مدل عبارت‌اند از:
- اندازه‌گیری عمق سوراخ‌های ماشین‌کاری‌شده
- کنترل عمق شیارها و فرورفتگی‌ها
- اندازه‌گیری ارتفاع پله‌های قطعات
- بررسی ابعاد قطعات در فرایند تولید
- کنترل کیفیت قطعات صنعتی
- بازرسی ابعادی در کارگاه‌های ماشین‌کاری
- مقایسه عمق بخش‌های مختلف یک قطعه با نقشه فنی
در تمام این کاربردها، قرارگیری صحیح پایه روی سطح مرجع و خواندن درست مقیاس نقش مهمی در کاهش خطای اندازه‌گیری دارد.
تفاوت مدل 3001-1240 با عمق‌سنج اینسایز مدل 1240-300
سری 1240 اینسایز شامل عمق‌سنج‌هایی با محدوده‌های اندازه‌گیری متفاوت است. طبق مشخصات ارائه‌شده، مدل 1240-300 دارای محدوده اندازه‌گیری ۰ تا ۳۰۰ میلی‌متر، دقت ±۰٫۰۸ میلی‌متر و تقسیم‌بندی ۰٫۰۵ میلی‌متر است؛ در مقابل، مدل 3001-1240 همین محدوده اندازه‌گیری را با دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر ارائه می‌کند.
| مشخصه |
مدل 3001-1240 |
مدل 1240-300 |
| محدوده اندازه‌گیری |
۰ تا ۳۰۰ میلی‌متر |
۰ تا ۳۰۰ میلی‌متر |
| دقت اعلام‌شده |
±۰٫۰۴ میلی‌متر |
±۰٫۰۸ میلی‌متر |
| تقسیم‌بندی |
۰٫۰۲ میلی‌متر |
۰٫۰۵ میلی‌متر |
بنابراین هنگام انتخاب میان این دو مدل، علاوه بر محدوده اندازه‌گیری، باید به دقت موردنیاز و نحوه خواندن مقیاس نیز توجه کرد. مدل مناسب باید با تلرانس‌های مجاز قطعه و شرایط واقعی بازرسی هماهنگ باشد.
نکات مهم هنگام استفاده از عمق‌سنج ورنیه
- تمیزکاری سطح: سطح قطعه و پایه عمق‌سنج را تمیز کنید تا براده یا آلودگی باعث ایجاد خطا نشود.
- قرارگیری پایه: پایه را به‌صورت پایدار و کامل روی سطح مرجع قرار دهید.
- حرکت تیغه: تیغه را بدون اعمال نیروی بیش از حد تا کف بخش موردنظر حرکت دهید.
- بررسی صفر: پیش از شروع اندازه‌گیری، وضعیت صفر ابزار را بررسی کنید.
- خواندن مقیاس: مقیاس اصلی و ورنیه را با دقت و از زاویه مناسب بخوانید.
- نگهداری ابزار: پس از پایان کار، عمق‌سنج را در برابر ضربه، آلودگی و رطوبت نامناسب محافظت کنید.
قیمت کولیس عمق‌سنج اینسایز مدل 3001-1240
قیمت کولیس عمق‌سنج اینسایز مدل 3001-1240 به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری وابسته است. هنگام بررسی قیمت روز، محدوده ۳۰۰ میلی‌متری، دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر را با نیاز اندازه‌گیری خود تطبیق دهید.
مقایسه مشخصات فنی در کنار قیمت، به انتخاب ابزار مناسب برای کنترل کیفیت و جلوگیری از هزینه‌های ناشی از اندازه‌گیری نادرست کمک می‌کند. اگر بین چند مدل با محدوده اندازه‌گیری یکسان انتخاب می‌کنید، دقت موردنیاز و تلرانس قطعات را نیز در تصمیم‌گیری لحاظ کنید.
خرید کولیس عمق‌سنج اینسایز مدل 3001-1240
اگر برای اندازه‌گیری عمق سوراخ‌ها، شیارها و پله‌های قطعات صنعتی به ابزاری با محدوده ۳۰۰ میلی‌متر نیاز دارید، عمق‌سنج ورنیه اینسایز مدل 3001-1240 گزینه‌ای برای بررسی است. دقت اعلام‌شده ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر از مشخصات مهم این مدل برای کاربردهای اندازه‌گیری و بازرسی ابعادی هستند.
پیش از خرید، حداکثر عمق موردنیاز، دقت مورد انتظار و تلرانس مجاز قطعه را بررسی کنید تا ابزار انتخاب‌شده با الزامات فنی کار شما سازگار باشد.
جمع‌بندی
کولیس عمق‌سنج اینسایز مدل 3001-1240 ابزاری ورنیه‌ای برای اندازه‌گیری عمق سوراخ‌ها، شیارها و پله‌های قطعات صنعتی است. این مدل با محدوده ۰ تا ۳۰۰ میلی‌متر، دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر، برای کاربردهای ماشین‌کاری، بازرسی ابعادی و کنترل کیفیت قابل استفاده است.
سؤالات متداول درباره عمق‌سنج اینسایز 3001-1240
محدوده اندازه‌گیری مدل 3001-1240 چقدر است؟
محدوده اندازه‌گیری این عمق‌سنج از ۰ تا ۳۰۰ میلی‌متر است و برای اندازه‌گیری عمق سوراخ‌ها، شیارها و پله‌هایی در این محدوده کاربرد دارد.
دقت و تقسیم‌بندی عمق‌سنج 3001-1240 چقدر است؟
دقت اعلام‌شده این مدل ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ورنیه آن ۰٫۰۲ میلی‌متر است. این دو مشخصه معانی متفاوتی دارند و باید جداگانه بررسی شوند.
عمق‌سنج ورنیه برای چه اندازه‌گیری‌هایی استفاده می‌شود؟
از این ابزار برای اندازه‌گیری عمق سوراخ‌ها، شیارها، فرورفتگی‌ها و پله‌های قطعات صنعتی و همچنین بازرسی ابعادی در فرایند تولید استفاده می‌شود.
تفاوت مدل 3001-1240 با مدل 1240-300 چیست؟
طبق مشخصات ارائه‌شده، هر دو مدل محدوده اندازه‌گیری ۰ تا ۳۰۰ میلی‌متر دارند؛ اما مدل 3001-1240 با دقت ±۰٫۰۴ میلی‌متر و تقسیم‌بندی ۰٫۰۲ میلی‌متر معرفی شده است، در حالی که مقادیر اعلام‌شده برای مدل 1240-300 به‌ترتیب ±۰٫۰۸ و ۰٫۰۵ میلی‌متر هستند.
