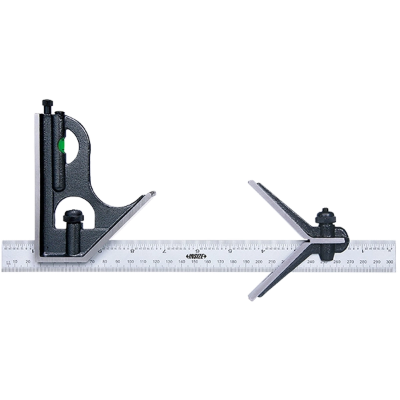

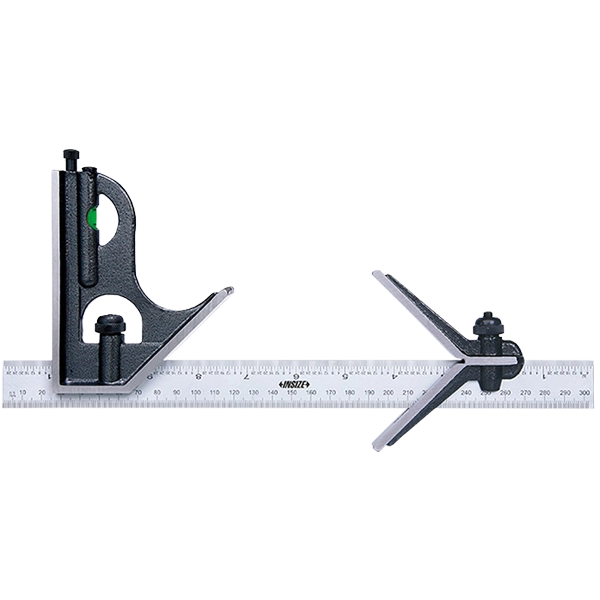

گونیا مرکب اینسایز مدل 180-2278؛ ابزار دقیق اندازه‌گیری و ترسیم زاویه
خلاصه: گونیا مرکب اینسایز مدل 180-2278 مجموعه‌ای چهار‌تکه برای اندازه‌گیری طول و زاویه، کنترل زوایای ۹۰ و ۴۵ درجه، ترسیم خطوط و تعیین مرکز قطعات استوانه‌ای است. این مجموعه دارای خط‌کش فولادی ضدزنگ 300 میلی‌متری، سر گونیا، سر نقاله و سر مرکز‌یاب است.
در فعالیت‌های ماشین‌کاری، ساخت قطعات فلزی و مونتاژ، اندازه‌گیری طول، کنترل زاویه و علامت‌گذاری دقیق از مراحل مهم آماده‌سازی قطعات به شمار می‌روند. گونیا مرکب اینسایز مدل 180-2278 با ترکیب چند ابزار در یک مجموعه، امکان انجام این فعالیت‌ها را با استفاده از اجزای متناسب فراهم می‌کند.
این محصول از سری گونیاهای مرکب INSIZE با نقاله بسته است و در قالب یک مجموعه چهار‌تکه عرضه می‌شود. خط‌کش مدرج، سر گونیا، سر نقاله و سر مرکز‌یاب، کاربردهای متفاوتی دارند و می‌توانند برای اندازه‌گیری، بررسی زاویه‌ها و تعیین مرکز قطعات استوانه‌ای استفاده شوند. انتخاب این مجموعه باید با توجه به ابعاد قطعه، نوع عملیات و دقت موردنیاز انجام شود.
مشخصات فنی گونیا مرکب اینسایز مدل 180-2278
بررسی مشخصات فنی پیش از خرید کمک می‌کند مجموعه‌ای متناسب با نیازهای اندازه‌گیری و علامت‌گذاری انتخاب کنید. مشخصات اعلام‌شده برای گونیا مرکب INSIZE مدل 180-2278 در جدول زیر آمده است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
180-2278 |
| نوع محصول |
گونیا مرکب با نقاله بسته |
| تعداد قطعات مجموعه |
۴ تکه |
| طول خط‌کش |
300 میلی‌متر / 12 اینچ |
| جنس خط‌کش |
فولاد ضدزنگ |
| تقسیم‌بندی سطح جلویی خط‌کش |
0.5 میلی‌متر و 1/32 اینچ |
| تقسیم‌بندی سطح پشتی خط‌کش |
1 میلی‌متر و 1/64 اینچ |
| جنس سر گونیا |
چدن |
| دقت زاویه ۹۰ درجه سر گونیا |
±8 دقیقه قوسی |
| دقت زاویه ۴۵ درجه سر گونیا |
±10 دقیقه قوسی |
| جنس سر نقاله و سر مرکز‌یاب |
چدن |
| محدوده اندازه‌گیری زاویه نقاله |
0 تا 180 درجه |
| دقت نقاله |
±20 دقیقه قوسی |
| محدوده قطر قطعه برای مرکز‌یابی |
30 تا 100 میلی‌متر |
| دقت مرکز‌یابی |
±0.15 میلی‌متر |
این مجموعه چهار‌تکه برای چند نوع فعالیت طراحی شده است؛ به همین دلیل، مشخصات دقت و تقسیم‌بندی هر بخش با توجه به کاربرد آن متفاوت است. هنگام انتخاب ابزار، بهتر است نیاز هر عملیات را با مشخصات همان بخش از مجموعه مقایسه کنید.
اجزای گونیا مرکب اینسایز 180-2278
گونیا مرکب مدل 180-2278 از چهار بخش اصلی تشکیل شده است. هر بخش برای انجام وظیفه‌ای مشخص در اندازه‌گیری، کنترل زاویه یا علامت‌گذاری به کار می‌رود.
۱. خط‌کش مدرج فولادی
خط‌کش 300 میلی‌متری این مجموعه از فولاد ضدزنگ ساخته شده است و برای اندازه‌گیری طول، تعیین فاصله و ترسیم خطوط روی قطعه کاربرد دارد. درجه‌بندی دو سطح خط‌کش امکان استفاده از مقیاس‌های میلی‌متری و اینچی را فراهم می‌کند.
تقسیم‌بندی سطح جلویی برابر با 0.5 میلی‌متر و 1/32 اینچ و تقسیم‌بندی سطح پشتی برابر با 1 میلی‌متر و 1/64 اینچ است. هنگام خواندن اندازه، باید به سطح مورد استفاده و مقیاس درج‌شده روی خط‌کش توجه کنید.
۲. سر گونیا برای کنترل زاویه‌های ۹۰ و ۴۵ درجه
سر گونیا برای قرار دادن خط‌کش در زاویه‌های ۹۰ و ۴۵ درجه نسبت به لبه قطعه استفاده می‌شود. این بخش می‌تواند در کنترل عمودبودن سطوح، ترسیم خطوط عمود و مورب و بررسی اولیه زاویه قطعات به کار رود.
| زاویه |
دقت اعلام‌شده |
کاربرد |
| ۹۰ درجه |
±8 دقیقه قوسی |
کنترل عمودبودن و ترسیم خطوط قائم |
| ۴۵ درجه |
±10 دقیقه قوسی |
ترسیم خطوط مورب و کنترل زاویه ۴۵ درجه |
۳. سر نقاله با محدوده ۰ تا ۱۸۰ درجه
سر نقاله برای تنظیم خط‌کش در زاویه دلخواه نسبت به لبه قطعه و اندازه‌گیری زاویه‌ها استفاده می‌شود. محدوده اندازه‌گیری این بخش از صفر تا ۱۸۰ درجه است و دقت اعلام‌شده آن ±20 دقیقه قوسی است.
این قابلیت برای علامت‌گذاری زاویه‌های غیرقائم و بررسی زاویه قطعات در مراحل ساخت و مونتاژ مفید است. برای رسیدن به نتیجه قابل اعتماد، زاویه باید به‌درستی تنظیم شود و اجزای مجموعه هنگام اندازه‌گیری جابه‌جا نشوند.
۴. سر مرکز‌یاب برای قطعات استوانه‌ای
سر مرکز‌یاب برای مشخص‌کردن مرکز قطعات استوانه‌ای طراحی شده است. محدوده قطر قطعات قابل استفاده برای این بخش از 30 تا 100 میلی‌متر است و دقت مرکز‌یابی آن ±0.15 میلی‌متر اعلام شده است.
از این بخش می‌توان برای مشخص‌کردن مرکز مقاطع گرد و آماده‌سازی قطعات جهت عملیات بعدی استفاده کرد. پیش از استفاده، قطر قطعه را بررسی کنید تا در محدوده تعریف‌شده برای مرکز‌یاب قرار داشته باشد.
کاربردهای گونیا مرکب اینسایز مدل 180-2278
به دلیل ترکیب خط‌کش، سر گونیا، سر نقاله و سر مرکز‌یاب، این مجموعه در فعالیت‌های مختلف اندازه‌گیری و علامت‌گذاری قابل استفاده است. مهم‌ترین کاربردهای آن عبارت‌اند از:
- کنترل زاویه‌های ۹۰ و ۴۵ درجه
- اندازه‌گیری زاویه‌ها در محدوده صفر تا ۱۸۰ درجه
- ترسیم خطوط عمود و مورب روی قطعات
- اندازه‌گیری طول و فاصله با خط‌کش مدرج
- تعیین مرکز قطعات استوانه‌ای با قطر 30 تا 100 میلی‌متر
- کنترل اولیه ابعاد و زوایای قطعات در کارگاه
- استفاده در ماشین‌کاری، ساخت قطعات فلزی و مونتاژ
- علامت‌گذاری قطعات پیش از برش، سوراخ‌کاری یا سایر عملیات ساخت
انتخاب این مجموعه برای کاربردهای دقیق باید بر اساس ابعاد قطعه، روش اندازه‌گیری و دقت موردنیاز انجام شود. در مواردی که تلرانس بسیار محدود است، لازم است دقت اعلام‌شده ابزار با الزامات فنی قطعه مطابقت داشته باشد.
مزایای گونیا مرکب اینسایز مدل 180-2278
مزیت اصلی گونیا مرکب، ترکیب چند قابلیت اندازه‌گیری و علامت‌گذاری در یک مجموعه است. این ویژگی می‌تواند نیاز به جابه‌جایی بین ابزارهای جداگانه را در برخی فعالیت‌های کارگاهی کاهش دهد.
از ویژگی‌های مهم مدل 180-2278 می‌توان به موارد زیر اشاره کرد:
- مجموعه چهار‌تکه برای کاربردهای متنوع کارگاهی
- خط‌کش فولادی ضدزنگ با طول 300 میلی‌متر
- امکان استفاده از درجه‌بندی میلی‌متری و اینچی
- سر گونیا برای کنترل زاویه‌های ۹۰ و ۴۵ درجه
- سر نقاله با محدوده اندازه‌گیری صفر تا ۱۸۰ درجه
- سر مرکز‌یاب برای قطعات استوانه‌ای با قطر 30 تا 100 میلی‌متر
- قابلیت استفاده برای اندازه‌گیری، کنترل زاویه و علامت‌گذاری قطعات
نکات مهم هنگام استفاده از گونیا مرکب
برای دستیابی به نتیجه قابل اعتماد، سطح قطعه و سطوح تماس ابزار باید تمیز و عاری از براده و آلودگی باشند. همچنین قرارگیری صحیح اجزای مجموعه و جلوگیری از جابه‌جایی آن‌ها در حین اندازه‌گیری اهمیت دارد.
- پیش از شروع کار، سطح قطعه و محل تماس ابزار را تمیز کنید.
- هنگام کنترل زاویه، سر گونیا را به‌درستی روی لبه قطعه قرار دهید.
- برای اندازه‌گیری زاویه، سر نقاله را با دقت تنظیم کنید و از جابه‌جایی آن جلوگیری کنید.
- هنگام استفاده از مرکز‌یاب، قطر قطعه را با محدوده 30 تا 100 میلی‌متر تطبیق دهید.
- از واردکردن ضربه یا اعمال نیروی غیرضروری به اجزای مجموعه خودداری کنید.
- پس از استفاده، ابزار را تمیز و در محل مناسب نگهداری کنید.
- برای کاربردهای حساس، دقت اعلام‌شده هر بخش را با تلرانس موردنیاز قطعه مقایسه کنید.
گونیا مرکب ابزاری چندمنظوره است، اما لزوماً جایگزین تمام ابزارهای تخصصی کنترل زاویه و اندازه‌گیری دقیق نیست. در کاربردهایی که به دقت بالاتر یا روش بازرسی خاصی نیاز دارند، انتخاب ابزار باید با توجه به الزامات فنی کار انجام شود.
قیمت گونیا مرکب اینسایز مدل 180-2278
قیمت گونیا مرکب اینسایز مدل 180-2278 به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری بستگی دارد. هنگام بررسی قیمت، بهتر است علاوه بر هزینه خرید، تعداد اجزای مجموعه، طول خط‌کش، محدوده اندازه‌گیری زاویه و دقت هر بخش را نیز در نظر بگیرید.
از آنجا که این مجموعه چند قابلیت اندازه‌گیری و علامت‌گذاری را در اختیار کاربر قرار می‌دهد، بررسی تناسب آن با نیاز واقعی کارگاه اهمیت دارد. پیش از خرید، مشخص کنید که به کنترل زاویه‌های ۹۰ و ۴۵ درجه، اندازه‌گیری زاویه‌های متغیر، خط‌کشی یا مرکز‌یابی قطعات استوانه‌ای نیاز دارید. برای اطلاع از قیمت روز و شرایط تأمین، از فروشنده استعلام بگیرید.
راهنمای خرید گونیا مرکب INSIZE 180-2278
اگر به ابزاری چندمنظوره برای کنترل زاویه، اندازه‌گیری، ترسیم خطوط و تعیین مرکز قطعات استوانه‌ای نیاز دارید، گونیا مرکب اینسایز مدل 180-2278 گزینه‌ای قابل بررسی است. این مجموعه چهار‌تکه با خط‌کش 300 میلی‌متری و سرهای مخصوص گونیا، نقاله و مرکز‌یاب طراحی شده است.
پیش از خرید، موارد زیر را بررسی کنید:
- نوع کاربرد: مشخص کنید بیشتر به کنترل زاویه، خط‌کشی یا مرکز‌یابی نیاز دارید.
- طول خط‌کش: بررسی کنید طول 300 میلی‌متری برای ابعاد قطعات شما مناسب باشد.
- محدوده زاویه: در صورت نیاز به اندازه‌گیری زاویه‌های متغیر، محدوده صفر تا ۱۸۰ درجه نقاله را در نظر بگیرید.
- محدوده مرکز‌یابی: قطر قطعات استوانه‌ای موردنظر باید در بازه 30 تا 100 میلی‌متر باشد.
- دقت موردنیاز: دقت اعلام‌شده هر بخش را با الزامات اندازه‌گیری خود مقایسه کنید.
جمع‌بندی
گونیا مرکب اینسایز مدل 180-2278 مجموعه‌ای چهار‌تکه برای اندازه‌گیری و ترسیم در کارگاه‌های صنعتی است. خط‌کش فولادی ضدزنگ 300 میلی‌متری، سر گونیا برای زاویه‌های ۹۰ و ۴۵ درجه، نقاله با محدوده صفر تا ۱۸۰ درجه و سر مرکز‌یاب برای قطعات استوانه‌ای از اجزای اصلی این مجموعه هستند.
این ابزار برای فعالیت‌هایی مانند اندازه‌گیری طول، کنترل زاویه، ترسیم خطوط و تعیین مرکز قطعات کاربرد دارد. انتخاب آن باید بر اساس ابعاد قطعه، نوع عملیات و دقت موردنیاز انجام شود.
سوالات متداول درباره گونیا مرکب اینسایز 180-2278
گونیا مرکب اینسایز مدل 180-2278 شامل چه اجزایی است؟
این مجموعه چهار‌تکه شامل خط‌کش مدرج، سر گونیا، سر نقاله و سر مرکز‌یاب است که برای اندازه‌گیری، کنترل زاویه و علامت‌گذاری استفاده می‌شوند.
طول خط‌کش گونیا مرکب 180-2278 چقدر است؟
طول خط‌کش این مدل 300 میلی‌متر یا 12 اینچ است و از فولاد ضدزنگ ساخته شده است.
آیا این مجموعه برای کنترل زاویه ۴۵ و ۹۰ درجه مناسب است؟
بله، سر گونیا برای کنترل زاویه‌های ۴۵ و ۹۰ درجه طراحی شده است. دقت اعلام‌شده برای زاویه ۴۵ درجه ±10 دقیقه قوسی و برای زاویه ۹۰ درجه ±8 دقیقه قوسی است.
محدوده اندازه‌گیری سر نقاله چقدر است؟
سر نقاله این مجموعه محدوده اندازه‌گیری صفر تا ۱۸۰ درجه دارد و دقت اعلام‌شده آن ±20 دقیقه قوسی است.
سر مرکز‌یاب گونیا مرکب برای چه قطعاتی کاربرد دارد؟
سر مرکز‌یاب برای تعیین مرکز قطعات استوانه‌ای با قطر 30 تا 100 میلی‌متر معرفی شده است. دقت مرکز‌یابی اعلام‌شده آن ±0.15 میلی‌متر است.
آیا خط‌کش این مجموعه درجه‌بندی میلی‌متری و اینچی دارد؟
بله، سطح جلویی خط‌کش دارای تقسیم‌بندی 0.5 میلی‌متر و 1/32 اینچ است و سطح پشتی آن با تقسیم‌بندی 1 میلی‌متر و 1/64 اینچ مشخص شده است.
گونیا مرکب اینسایز 180-2278 برای چه محیط‌هایی مناسب است؟
این مجموعه می‌تواند در کارگاه‌های ماشین‌کاری، ساخت قطعات فلزی، مونتاژ و فعالیت‌های اندازه‌گیری و علامت‌گذاری استفاده شود؛ انتخاب آن باید با توجه به دقت و نوع کاربرد انجام شود.
قیمت گونیا مرکب اینسایز 180-2278 چگونه مشخص می‌شود؟
قیمت به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری بستگی دارد. برای اطلاع از قیمت روز و شرایط خرید، از فروشنده استعلام بگیرید.
