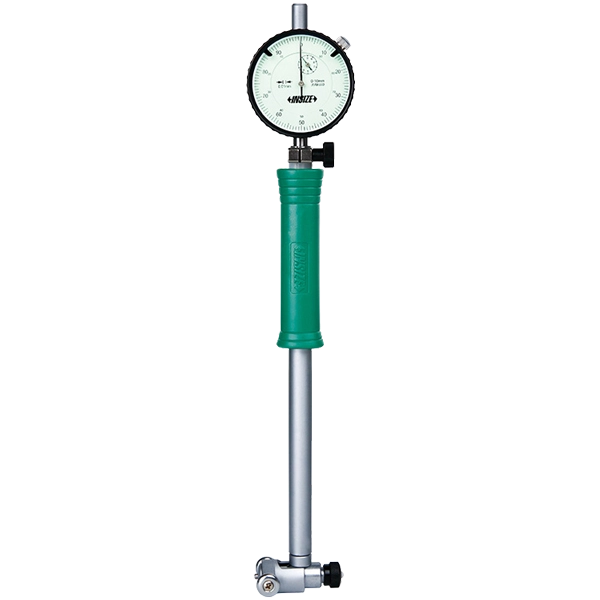

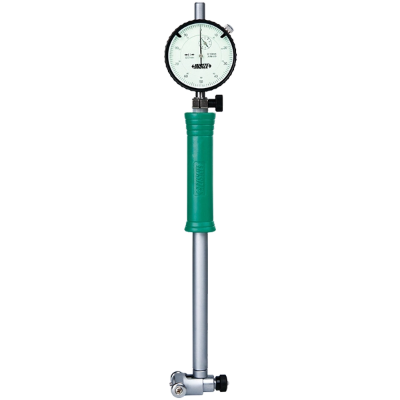

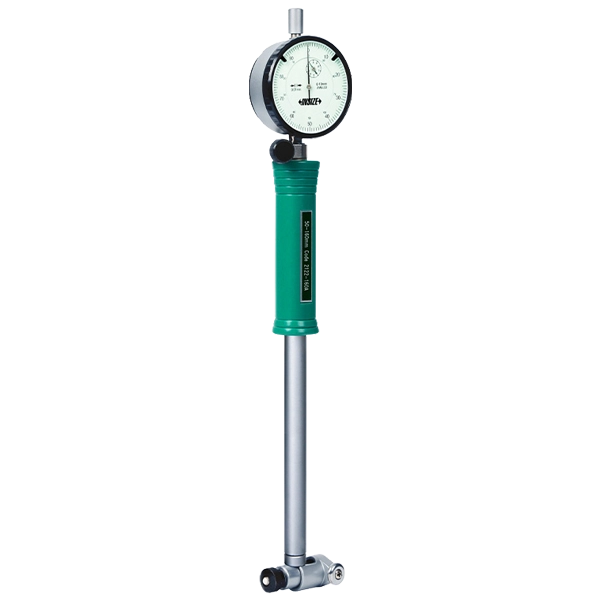

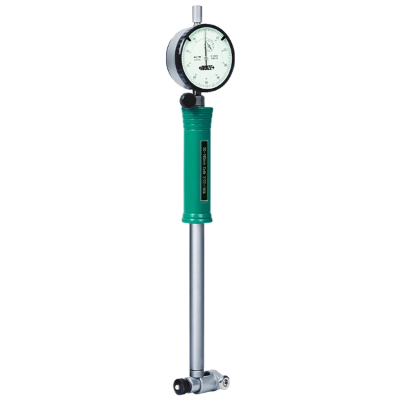

گیج قطر داخل اینسایز مدل 2322-35A
گیج قطر داخل اینسایز مدل 2322-35A یک ابزار اندازهگیری دقیق برای کنترل و اندازهگیری قطر داخلی قطعات است. این مدل با محدوده اندازهگیری 18 تا 35 میلیمتر، دقت ±0.015 میلیمتر و تکرارپذیری 0.003 میلیمتر، برای کاربردهای اندازهگیری و کنترل ابعادی در محیطهای فنی و صنعتی مناسب است.
ویژگیهای کلیدی
- محدوده اندازهگیری 18 تا 35 میلیمتر
- دقت ±0.015 میلیمتر
- تکرارپذیری 0.003 میلیمتر
- اندیکاتور ساعتی با درجهبندی 0.01 میلیمتر
گیج قطر داخل اینسایز 2322-35A چیست؟
گیج قطر داخل یا Bore Gauge ابزاری برای اندازهگیری و کنترل ابعاد داخلی قطعات است. مدل 2322-35A از سری گیجهای قطر داخل اینسایز، همراه با اندیکاتور ساعتی ارائه میشود و برای بررسی قطر داخلی قطعات در محدوده 18 تا 35 میلیمتر طراحی شده است.
این نوع گیج بیشتر برای اندازهگیری مقایسهای مورد استفاده قرار میگیرد؛ به این معنا که ابزار نسبت به یک اندازه مرجع تنظیم شده و سپس میزان انحراف اندازهگیریشده توسط اندیکاتور مشخص میشود.
مشخصات فنی گیج قطر داخل 2322-35A
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
2322-35A |
| نوع ابزار |
گیج قطر داخل |
| محدوده اندازهگیری |
18 تا 35 میلیمتر |
| دقت |
±0.015 میلیمتر |
| تکرارپذیری |
0.003 میلیمتر |
| نوع اندیکاتور |
اندیکاتور ساعتی |
| کد اندیکاتور |
2308-10FA |
| محدوده اندیکاتور |
10 میلیمتر |
| درجهبندی اندیکاتور |
0.01 میلیمتر |
دقت گیج قطر داخل اینسایز 2322-35A
یکی از مهمترین ویژگیهای مدل 2322-35A، دقت ±0.015 میلیمتر است. همچنین تکرارپذیری این گیج 0.003 میلیمتر اعلام شده است که برای کنترل ابعادی و اندازهگیریهای مقایسهای دقیق اهمیت دارد.
وجود اندیکاتور با درجهبندی 0.01 میلیمتر نیز امکان مشاهده تغییرات اندازه نسبت به مقدار مرجع را فراهم میکند.
محدوده اندازهگیری 18 تا 35 میلیمتر
مدل 2322-35A برای اندازهگیری قطرهای داخلی در محدوده 18 تا 35 میلیمتر طراحی شده است. بنابراین هنگام انتخاب این محصول باید قطر داخلی قطعه موردنظر در این بازه قرار داشته باشد.
سری 2322 اینسایز مدلهای دیگری نیز دارد؛ برای مثال مدل 2322-60A محدوده 35 تا 60 میلیمتر و مدل 2322-100A محدوده 50 تا 100 میلیمتر را پوشش میدهند. بنابراین انتخاب مدل مناسب باید بر اساس محدوده قطر داخلی قطعه انجام شود.
اندیکاتور ساعتی در گیج 2322-35A
مدل 2322-35A به اندیکاتور ساعتی با کد 2308-10FA مجهز است. این اندیکاتور دارای محدوده 10 میلیمتر و درجهبندی 0.01 میلیمتر است.
اندیکاتور تغییرات اندازه نسبت به مقدار مرجع را نمایش میدهد و کاربر میتواند با مشاهده حرکت عقربه، میزان انحراف را بررسی کند.
کاربرد گیج قطر داخل اینسایز 2322-35A
گیج قطر داخل برای کنترل ابعاد داخلی قطعاتی که اندازهگیری دقیق قطر داخلی آنها اهمیت دارد، مورد استفاده قرار میگیرد. مدل 2322-35A با توجه به محدوده 18 تا 35 میلیمتر میتواند برای کنترل قطعات مختلف صنعتی و ماشینکاریشده استفاده شود.
کنترل قطر داخلی قطعات
مناسب برای بررسی و کنترل قطر داخلی قطعات در محدوده اندازهگیری مشخصشده.
اندازهگیری مقایسهای
امکان بررسی میزان انحراف قطر داخلی نسبت به اندازه مرجع.
کنترل قطعات ماشینکاریشده
قابل استفاده در فرآیندهای کنترل کیفیت قطعات صنعتی و تولیدی.
بازرسی ابعادی
مناسب برای فرآیندهای بازرسی و اندازهگیری صنعتی و کارگاههای ماشینکاری.
- کنترل قطر داخلی قطعات
- اندازهگیری مقایسهای قطر داخلی
- کنترل ابعاد سوراخها
- بررسی میزان انحراف قطر داخلی از اندازه مرجع
- کنترل کیفیت قطعات ماشینکاریشده
- استفاده در فرآیندهای بازرسی و اندازهگیری صنعتی
- استفاده در کارگاههای ماشینکاری و تولیدی
نحوه استفاده از گیج قطر داخل 2322-35A
- ابتدا اندازه مرجع را مشخص کنید.
- برای تنظیم اندازه میتوان از رینگ تنظیم، میکرومتر خارجی یا سوراخ استاندارد با قطر و دقت مشخص استفاده کرد.
- پیش از تنظیم، سطوح اندازهگیری را تمیز کنید.
- پس از تنظیم اندازه مرجع، گیج را داخل رینگ یا قطعه قرار دهید.
- با حرکت کنترلشده گیج به طرفین، نقطه برگشت یا Turning Point عقربه را پیدا کنید.
- صفر اندیکاتور را نسبت به مقدار مرجع تنظیم کنید.
- در زمان اندازهگیری، گیج را داخل قطعه قرار داده و با حرکت مناسب، نقطه برگشت عقربه را پیدا کنید.
- عدد مشاهدهشده میزان انحراف نسبت به مقدار مرجع را نشان میدهد.
نکات مهم هنگام استفاده از گیج قطر داخل
برای حفظ دقت اندازهگیری، رعایت روش صحیح استفاده از گیج اهمیت زیادی دارد. گیج نباید در معرض ضربه قرار گیرد و هنگام وارد کردن ابزار به قطعه یا رینگ تنظیم باید از روش صحیح استفاده شود.
همچنین برای کالیبراسیون، گیج، رینگ تنظیم و قطعه مورد اندازهگیری باید از نظر دمایی با یکدیگر متعادل باشند؛ اختلاف دما میتواند بر اندازهگیریهای دقیق تأثیر بگذارد.
- از وارد شدن ضربه به گیج جلوگیری کنید.
- سطوح اندازهگیری را پیش از تنظیم و اندازهگیری تمیز کنید.
- برای تنظیم اندازه مرجع از روش مناسب استفاده کنید.
- هنگام ورود گیج به قطعه یا رینگ، از اعمال فشار نامناسب خودداری کنید.
- دمای گیج، رینگ تنظیم و قطعه را برای کالیبراسیون تا حد امکان متعادل نگه دارید.
تفاوت گیج قطر داخل 2322-35A با مدلهای دیگر
سری 2322 اینسایز در محدودههای مختلف اندازهگیری عرضه میشود. مدل 2322-35A برای محدوده 18 تا 35 میلیمتر طراحی شده و دقت آن ±0.015 میلیمتر است، در حالی که مدلهای بزرگتر مانند 2322-60A و 2322-100A برای محدودههای بالاتر استفاده میشوند و دقت اعلامشده آنها ±0.018 میلیمتر است.
| مدل |
محدوده اندازهگیری |
دقت اعلامشده |
| 2322-35A |
18 تا 35 میلیمتر |
±0.015 میلیمتر |
| 2322-60A |
35 تا 60 میلیمتر |
±0.018 میلیمتر |
| 2322-100A |
50 تا 100 میلیمتر |
±0.018 میلیمتر |
بنابراین مدل 2322-35A زمانی انتخاب مناسبی است که قطر داخلی موردنظر در بازه 18 تا 35 میلیمتر قرار داشته باشد.
مزایای گیج قطر داخل اینسایز مدل 2322-35A
محدوده 18 تا 35 میلیمتر
مناسب برای کنترل قطرهای داخلی قرارگرفته در این بازه.
دقت ±0.015 میلیمتر
دقت اعلامشده برای اندازهگیریهای مقایسهای و کنترل ابعادی.
تکرارپذیری 0.003 میلیمتر
تکرارپذیری اعلامشده برای کنترلهای دقیق ابعادی.
اندیکاتور ساعتی
مجهز به اندیکاتور 2308-10FA با درجهبندی 0.01 میلیمتر.
اندازهگیری مقایسهای
امکان بررسی انحراف قطر داخلی نسبت به اندازه مرجع.
مناسب کنترل کیفیت
قابل استفاده برای کنترل کیفیت و بازرسی ابعادی قطعات صنعتی.
قیمت گیج قطر داخل اینسایز 2322-35A
قیمت گیج قطر داخل اینسایز مدل 2322-35A به عواملی مانند موجودی کالا، شرایط تأمین و نوسانات بازار تجهیزات اندازهگیری بستگی دارد. هنگام خرید، علاوه بر قیمت گیج قطر داخل 2322-35A بهتر است محدوده اندازهگیری، دقت، تکرارپذیری و نوع اندیکاتور را نیز بررسی کنید.
اگر به دنبال یک گیج قطر داخل دقیق برای اندازهگیری قطرهای 18 تا 35 میلیمتر هستید، مدل 2322-35A میتواند گزینهای مناسب برای کنترل و بازرسی ابعادی باشد.
سؤالات متداول درباره گیج قطر داخل 2322-35A
محدوده اندازهگیری مدل 2322-35A از 18 تا 35 میلیمتر است.
دقت اعلامشده برای مدل 2322-35A برابر با ±0.015 میلیمتر است.
تکرارپذیری اعلامشده برای این گیج 0.003 میلیمتر است.
این مدل به اندیکاتور ساعتی با کد 2308-10FA، محدوده 10 میلیمتر و درجهبندی 0.01 میلیمتر مجهز است.
این مدل برای کنترل قطر داخلی قطعات، اندازهگیری مقایسهای، کنترل ابعاد سوراخها، بازرسی ابعادی و کنترل کیفیت قطعات ماشینکاریشده کاربرد دارد.
مدل 2322-35A محدوده 18 تا 35 میلیمتر را پوشش میدهد، در حالی که 2322-60A برای 35 تا 60 میلیمتر و 2322-100A برای 50 تا 100 میلیمتر طراحی شدهاند.
جمعبندی
گیج قطر داخل اینسایز مدل 2322-35A برای اندازهگیری مقایسهای قطر داخلی در محدوده 18 تا 35 میلیمتر طراحی شده است. این مدل دارای دقت ±0.015 میلیمتر، تکرارپذیری 0.003 میلیمتر و اندیکاتور ساعتی با درجهبندی 0.01 میلیمتر است و برای کنترل کیفیت و اندازهگیری قطعات صنعتی کاربرد دارد.
