INSIZE 2322-450A

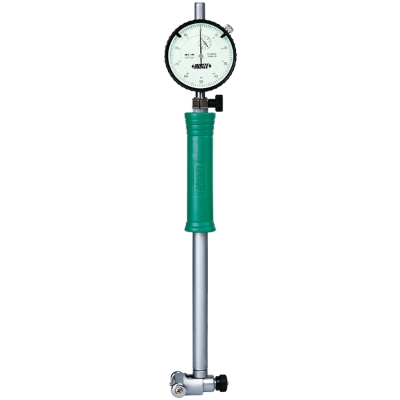

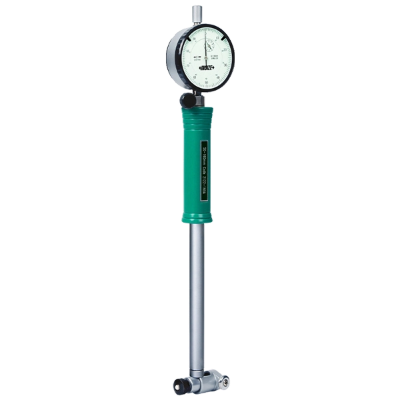

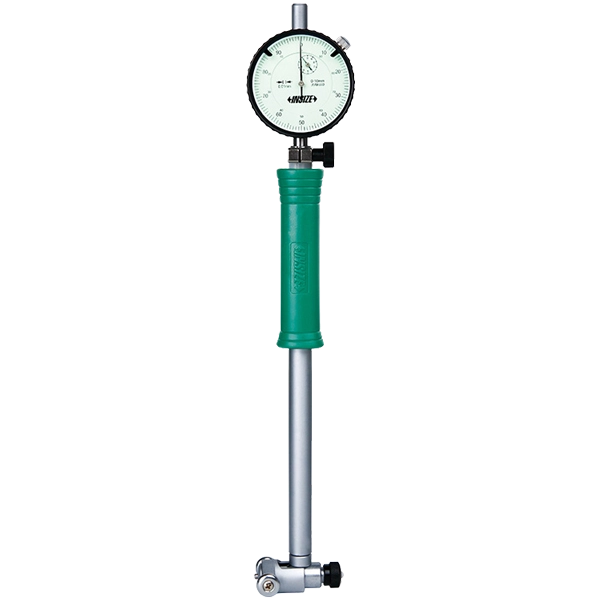

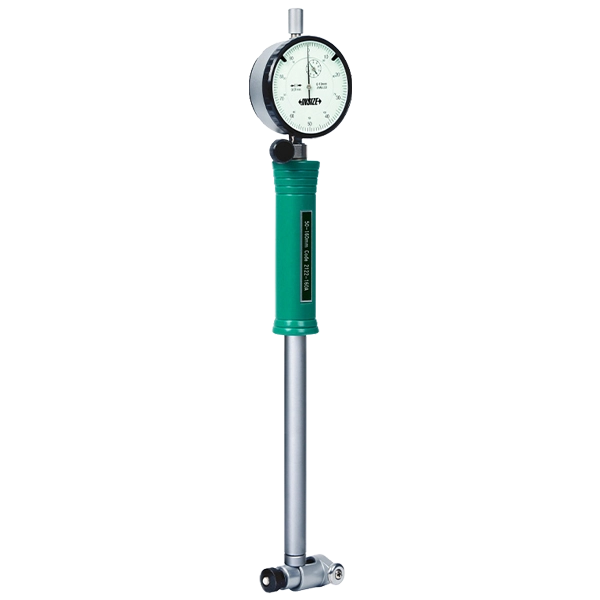

بورگیج اینسایز مدل 2322-450A
بورگیج اینسایز مدل 2322-450A یک ابزار تخصصی برای اندازه‌گیری و کنترل قطر داخلی قطعات استوانه‌ای و سوراخ‌های بزرگ است. این مدل از نوع بورگیج ساعتی بوده و با استفاده از مکانیزم اندازه‌گیری تماسی و صفحه مدرج، تغییرات قطر داخلی را نسبت به یک مقدار مرجع نمایش می‌دهد.
این مدل دارای محدوده اندازه‌گیری 250 تا 450 میلی‌متر، دقت ±0.018 میلی‌متر و تکرارپذیری 0.003 میلی‌متر است و برای کنترل ابعادی قطعات بزرگ در ماشین‌کاری، ساخت تجهیزات و کنترل کیفیت قابل بررسی است.
بورگیج ساعتی 250 تا 450 میلی‌متر
دقت ±0.018 میلی‌متر و تکرارپذیری 0.003 میلی‌متر
خلاصه: بورگیج اینسایز 2322-450A برای اندازه‌گیری و کنترل قطر داخلی قطعات بزرگ در محدوده 250 تا 450 میلی‌متر طراحی شده است.
این مدل دارای دقت ±0.018 میلی‌متر، تکرارپذیری 0.003 میلی‌متر و ساعت اندیکاتور با تقسیم‌بندی 0.01 میلی‌متر است.
مشخصات فنی بورگیج اینسایز 2322-450A
مدل 2322-450A در گروه بورگیج‌های ساعتی اینسایز قرار دارد. مشخصات فنی اصلی این مدل که برای انتخاب ابزار اهمیت دارند، شامل محدوده اندازه‌گیری، دقت، تکرارپذیری و مشخصات ساعت اندیکاتور است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
2322-450A |
| نوع ابزار |
بورگیج ساعتی |
| کاربرد اصلی |
اندازه‌گیری قطر داخلی |
| محدوده اندازه‌گیری |
250 تا 450 میلی‌متر |
| دقت اندازه‌گیری |
±0.018 میلی‌متر |
| تکرارپذیری |
0.003 میلی‌متر |
| نوع نمایش |
صفحه مدرج ساعتی |
| محدوده حرکت ساعت اندیکاتور |
10 میلی‌متر |
| تقسیم‌بندی ساعت اندیکاتور |
0.01 میلی‌متر |
| کد ساعت اندیکاتور معرفی‌شده در کاتالوگ |
2308-10FA |
نکته فنی: تقسیم‌بندی 0.01 میلی‌متر ساعت اندیکاتور با دقت کلی ±0.018 میلی‌متر بورگیج یکسان نیست. هنگام انتخاب ابزار باید مشخصات فنی کامل و شرایط کالیبراسیون نیز در نظر گرفته شوند.
بورگیج چیست و چه کاربردی دارد؟
بورگیج یا Bore Gauge ابزاری برای اندازه‌گیری و کنترل قطر داخلی قطعات استوانه‌ای و سوراخ‌های ماشین‌کاری‌شده است. این ابزار به‌طور ویژه برای بررسی ابعاد داخلی و تشخیص تغییرات قطر در نقاط مختلف یک قطعه مورد استفاده قرار می‌گیرد.
بورگیج ساعتی معمولاً بر اساس مقایسه اندازه داخلی قطعه با یک مقدار مرجع کار می‌کند. با حرکت ابزار در داخل سوراخ، تغییرات ایجادشده در نقاط تماس به مکانیزم انتقال داده شده و عقربه صفحه مدرج، اختلاف نسبت به مقدار مرجع را نشان می‌دهد.
- اندازه‌گیری قطر داخلی سیلندرها
- کنترل ابعاد سوراخ‌های بزرگ
- بررسی قطر داخلی قطعات ماشین‌کاری‌شده
- کنترل تغییرات قطر در طول یک محفظه استوانه‌ای
- بررسی یکنواختی ابعادی سطوح داخلی
- کنترل کیفیت قطعات صنعتی
- استفاده در تعمیرگاه‌های ماشین‌آلات و واحدهای ساخت تجهیزات
محدوده اندازه‌گیری 250 تا 450 میلی‌متر
مهم‌ترین مشخصه ابعادی بورگیج 2322-450A، محدوده اندازه‌گیری 250 تا 450 میلی‌متر است. این بازه برای کنترل قطر داخلی قطعات بزرگی کاربرد دارد که استفاده از بورگیج‌های دارای محدوده کوچک‌تر برای آن‌ها مناسب نیست.
مقایسه محدوده با مدل 2322-250A
در خانواده بورگیج‌های ساعتی اینسایز، مدل 2322-250A محدوده 160 تا 250 میلی‌متر را پوشش می‌دهد، در حالی که مدل 2322-450A برای محدوده 250 تا 450 میلی‌متر معرفی شده است. بنابراین انتخاب مدل باید بر اساس قطر داخلی قطعه موردنظر انجام شود.
دقت و تکرارپذیری بورگیج 2322-450A
دقت و تکرارپذیری از مهم‌ترین معیارها هنگام انتخاب ابزارهای اندازه‌گیری صنعتی هستند. دقت اعلام‌شده برای بورگیج 2322-450A برابر با ±0.018 میلی‌متر است. این مقدار مشخصه دقت اندازه‌گیری اعلام‌شده توسط سازنده است.
تکرارپذیری این مدل نیز 0.003 میلی‌متر اعلام شده است. تکرارپذیری به میزان نزدیکی نتایج اندازه‌گیری‌های تکراری در شرایط یکسان اشاره دارد و در فرآیندهای کنترل کیفیت اهمیت دارد.
| پارامتر |
مشخصات 2322-450A |
| دقت اندازه‌گیری |
±0.018 میلی‌متر |
| تکرارپذیری |
0.003 میلی‌متر |
| تقسیم‌بندی ساعت |
0.01 میلی‌متر |
| محدوده حرکت ساعت |
10 میلی‌متر |
نحوه عملکرد بورگیج ساعتی اینسایز
بورگیج ساعتی از نقاط تماس برای ارتباط با سطح داخلی قطعه و از مکانیزم انتقال حرکت برای نمایش تغییرات اندازه روی صفحه مدرج استفاده می‌کند. با قرارگیری ابزار در داخل سوراخ، تغییرات قطر داخلی به حرکت نقاط تماس و در نهایت حرکت عقربه مرتبط می‌شود.
برای اندازه‌گیری صحیح، ابتدا ابزار باید بر اساس یک اندازه مرجع تنظیم شود. سپس بورگیج داخل قطعه قرار گرفته و با حرکت کنترل‌شده در اطراف محور اندازه‌گیری، نقطه برگشت عقربه یا کمترین مقدار مناسب تشخیص داده می‌شود. نتیجه اندازه‌گیری به مقدار مرجع و اختلاف نمایش‌داده‌شده وابسته است.
نکته مهم: خواندن عقربه بورگیج به‌تنهایی الزاماً قطر مطلق قطعه را نشان نمی‌دهد؛ زیرا این ابزار برای مقایسه با یک مقدار مرجع تنظیم می‌شود.
تنظیم و کالیبراسیون بورگیج 2322-450A
برای دستیابی به نتیجه قابل اعتماد، بورگیج باید پیش از اندازه‌گیری با یک مرجع مناسب تنظیم شود. رینگ تنظیم از جمله متعلقات قابل استفاده برای این خانواده است که باید متناسب با اندازه مرجع موردنیاز انتخاب شود. این رینگ به‌عنوان وسیله جانبی اختیاری معرفی شده و نباید بدون بررسی اقلام همراه، جزو تجهیزات استاندارد محصول فرض شود.
نکات مهم برای تنظیم و اندازه‌گیری
- سطوح تماس ابزار، رینگ تنظیم و قطعه را تمیز نگه دارید.
- پیش از تنظیم، دمای ابزار و قطعه تا حد امکان به تعادل برسد.
- بورگیج را با روش صحیح داخل سوراخ یا رینگ تنظیم قرار دهید.
- از وارد شدن ضربه به ابزار جلوگیری کنید.
- هنگام خواندن نتیجه، نقطه برگشت عقربه را به‌درستی تشخیص دهید.
- روش کالیبراسیون را متناسب با نیاز اندازه‌گیری و مرجع مورد استفاده انتخاب کنید.
رعایت این موارد می‌تواند به کاهش خطاهای ناشی از آلودگی، اختلاف دما و قرارگیری نامناسب ابزار کمک کند.
مزایای بورگیج اینسایز مدل 2322-450A
مدل 2322-450A برای اندازه‌گیری قطر داخلی قطعات بزرگ طراحی شده و مشخصات فنی آن امکان بررسی ابعاد داخلی در محدوده کاری تعریف‌شده را فراهم می‌کند. مهم‌ترین مزایای قابل بررسی این مدل عبارت‌اند از:
محدوده گسترده
پوشش قطرهای داخلی از 250 تا 450 میلی‌متر برای قطعات بزرگ.
دقت اندازه‌گیری
دقت اعلام‌شده ±0.018 میلی‌متر برای کنترل ابعادی در محدوده کاری ابزار.
تکرارپذیری
تکرارپذیری اعلام‌شده 0.003 میلی‌متر برای اندازه‌گیری‌های تکراری در شرایط یکسان.
نمایش ساعتی
استفاده از صفحه مدرج ساعتی با تقسیم‌بندی 0.01 میلی‌متر و محدوده حرکت 10 میلی‌متر.
تفاوت بورگیج با کولیس و میکرومتر
کولیس برای اندازه‌گیری ابعاد خارجی، داخلی و عمق در محدوده کاری مشخص استفاده می‌شود. میکرومتر داخلی نیز برای اندازه‌گیری قطر داخلی با روش و محدوده متناسب با طراحی خود کاربرد دارد. در مقابل، بورگیج ساعتی بیشتر برای کنترل قطر داخلی و بررسی تغییرات اندازه در نقاط مختلف قطعات استوانه‌ای استفاده می‌شود.
| ابزار |
کاربرد اصلی |
نوع کنترل |
| بورگیج ساعتی |
کنترل قطر داخلی و تغییرات آن |
مقایسه با مقدار مرجع |
| کولیس |
اندازه‌گیری خارجی، داخلی و عمق |
خوانش مستقیم در محدوده ابزار |
| میکرومتر داخلی |
اندازه‌گیری قطر داخلی |
اندازه‌گیری با مکانیزم میکرومتری |
یکی از کاربردهای مهم بورگیج، امکان بررسی تغییرات قطر داخلی در نقاط مختلف قطعه است. به همین دلیل، این ابزار در فرآیندهایی که کنترل یکنواختی قطر اهمیت دارد، کاربرد ویژه‌ای پیدا می‌کند.
کاربرد بورگیج اینسایز 2322-450A در صنایع
با توجه به محدوده اندازه‌گیری 250 تا 450 میلی‌متر، مدل 2322-450A برای بررسی قطعات دارای قطر داخلی بزرگ قابل استفاده است. انتخاب نهایی ابزار باید بر اساس ابعاد قطعه، تلرانس مجاز، شرایط اندازه‌گیری و الزامات کنترل کیفیت انجام شود.
ماشین‌سازی
کنترل ابعاد داخلی قطعات بزرگ در ساخت تجهیزات.
ماشین‌کاری
بررسی قطر داخلی قطعات ماشین‌کاری‌شده بزرگ.
تعمیرات
قابل بررسی برای تعمیر و نگهداری ماشین‌آلات صنعتی.
کنترل کیفیت
بررسی ابعاد داخلی و یکنواختی قطعات استوانه‌ای.
نکات مهم هنگام خرید بورگیج 2322-450A
انتخاب بورگیج باید بر اساس ابعاد واقعی قطعه و الزامات فرآیند اندازه‌گیری انجام شود. پیش از خرید مدل 2322-450A، موارد زیر را بررسی کنید:
- قطر داخلی قطعه در محدوده 250 تا 450 میلی‌متر قرار داشته باشد.
- دقت ±0.018 میلی‌متر با تلرانس موردنیاز قطعه سازگار باشد.
- تکرارپذیری 0.003 میلی‌متر با نیازهای کنترل کیفیت تطبیق داده شود.
- نوع ساعت اندیکاتور و تقسیم‌بندی 0.01 میلی‌متر بررسی شود.
- وضعیت تأمین رینگ تنظیم و سایر متعلقات موردنیاز مشخص شود.
- روش کالیبراسیون و شرایط استفاده از ابزار در نظر گرفته شود.
راهنمای انتخاب: پیش از سفارش، حداقل و حداکثر قطر داخلی قطعه و همچنین دقت موردنیاز فرآیند را مشخص کنید تا محدوده و مشخصات بورگیج با کاربرد واقعی مطابقت داشته باشد.
قیمت بورگیج اینسایز مدل 2322-450A
قیمت بورگیج اینسایز مدل 2322-450A به شرایط تأمین، موجودی بازار و اقلام همراه سفارش بستگی دارد. هنگام مقایسه قیمت، بهتر است علاوه بر هزینه خرید، محدوده اندازه‌گیری، دقت، تکرارپذیری و نیاز به تهیه جداگانه رینگ تنظیم یا متعلقات دیگر نیز بررسی شود.
با توجه به اینکه این مدل برای اندازه‌گیری قطرهای داخلی بزرگ طراحی شده است، انتخاب صحیح آن بر اساس مشخصات فنی قطعه اهمیت زیادی دارد. بررسی نیاز اندازه‌گیری پیش از سفارش می‌تواند از خرید ابزار نامتناسب جلوگیری کند.
سؤالات متداول درباره بورگیج اینسایز 2322-450A
محدوده اندازه‌گیری این مدل از 250 تا 450 میلی‌متر است.
دقت اعلام‌شده برای مدل 2322-450A برابر با ±0.018 میلی‌متر است.
تکرارپذیری اعلام‌شده برای این مدل 0.003 میلی‌متر است.
این ابزار برای اندازه‌گیری و کنترل قطر داخلی قطعات استوانه‌ای، سوراخ‌های بزرگ و بررسی تغییرات قطر داخلی در نقاط مختلف قطعه استفاده می‌شود.
بورگیج ساعتی بر اساس مقایسه با یک مقدار مرجع تنظیم می‌شود؛ بنابراین خواندن عقربه به‌تنهایی لزوماً قطر مطلق قطعه را نشان نمی‌دهد و مقدار مرجع و اختلاف نمایش‌داده‌شده باید در نظر گرفته شوند.
رینگ تنظیم به‌عنوان متعلقات جانبی اختیاری معرفی شده است و نباید بدون بررسی اقلام همراه، جزو تجهیزات استاندارد محصول فرض شود.
مدل 2322-250A محدوده 160 تا 250 میلی‌متر را پوشش می‌دهد، در حالی که مدل 2322-450A محدوده 250 تا 450 میلی‌متر را پوشش می‌دهد.
خرید بورگیج اینسایز مدل 2322-450A
اگر برای کنترل قطر داخلی قطعات بزرگ به بورگیج ساعتی نیاز دارید، مدل 2322-450A را بر اساس محدوده 250 تا 450 میلی‌متر، دقت ±0.018 میلی‌متر و تکرارپذیری 0.003 میلی‌متر بررسی کنید. پیش از خرید، مشخصات قطعه و روش کالیبراسیون را با نیاز فرآیند تطبیق دهید.
جمع‌بندی
بورگیج اینسایز مدل 2322-450A ابزاری تخصصی برای اندازه‌گیری و کنترل قطر داخلی قطعات بزرگ است که محدوده 250 تا 450 میلی‌متر را پوشش می‌دهد. دقت این مدل ±0.018 میلی‌متر و تکرارپذیری آن 0.003 میلی‌متر اعلام شده است.
این بورگیج ساعتی از ساعت اندیکاتور با محدوده حرکت 10 میلی‌متر و تقسیم‌بندی 0.01 میلی‌متر استفاده می‌کند. انتخاب آن باید بر اساس قطر داخلی قطعه، تلرانس موردنیاز، روش تنظیم و شرایط کالیبراسیون انجام شود تا ابزار با نیاز واقعی فرآیند اندازه‌گیری مطابقت داشته باشد.
