زاویه سنج یونیورسال

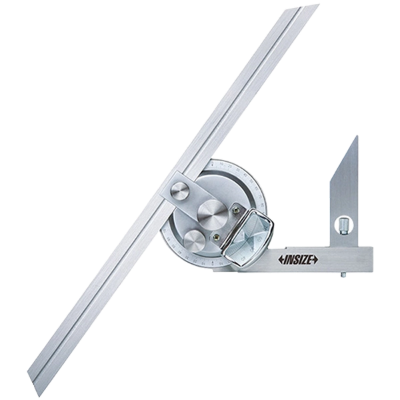

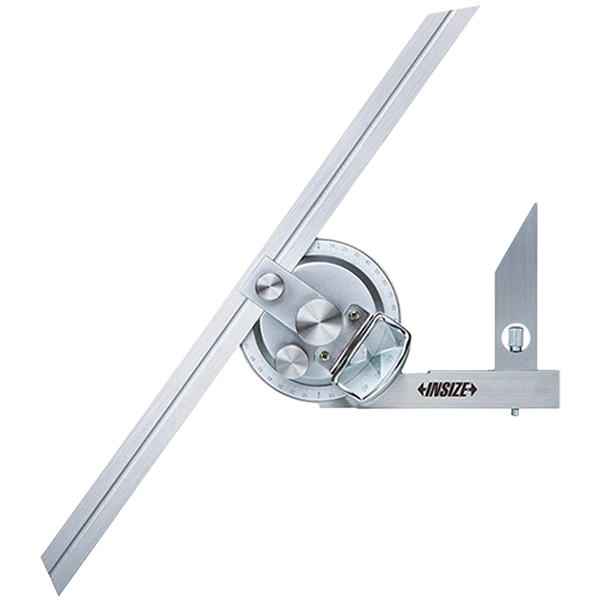

زاویه سنج ذره بینی اینسایز مدل 360-2372
زاویه سنج ذره بینی اینسایز مدل 360-2372 یک ابزار دقیق برای اندازه‌گیری و کنترل زاویه در قطعات و تجهیزات صنعتی است. این مدل از نوع زاویه‌سنج یونیورسال بوده و محدوده اندازه‌گیری 0 تا 360 درجه را پوشش می‌دهد.
دقت و تقسیم‌بندی این ابزار هر دو برابر با 5 دقیقه قوسی (5') است. وجود مقیاس ورنیه، ذره‌بین و تیغه‌های 150 و 300 میلی‌متری، آن را برای کاربردهای اندازه‌گیری زاویه در ماشین‌کاری، ساخت قطعات و کنترل کیفیت مناسب می‌کند.
محدوده0 تا 360°
دقت±5'
تقسیم‌بندی5'
تیغه‌ها150 و 300 mm
جنسفولاد ضدزنگ
مشخصات فنی زاویه سنج اینسایز 360-2372
مدل 360-2372 یک زاویه سنج یونیورسال با سیستم خوانش مقیاس اصلی و ورنیه است. مشخصات اصلی این ابزار در جدول زیر ارائه شده است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
360-2372 |
| نوع ابزار |
زاویه سنج یونیورسال |
| محدوده اندازه‌گیری |
0 تا 360 درجه |
| دقت |
±5 دقیقه قوسی |
| تقسیم‌بندی |
5 دقیقه قوسی |
| نوع خوانش |
مقیاس اصلی و ورنیه |
| ذره‌بین |
دارد |
| تیغه |
150 و 300 میلی‌متر |
| جنس |
فولاد ضدزنگ |
| لوازم جانبی اختیاری |
گیره مخصوص ارتفاع‌سنج |
دقت و تقسیم‌بندی زاویه سنج 360-2372
مدل 360-2372 دارای دقت ±5 دقیقه قوسی و تقسیم‌بندی 5 دقیقه قوسی است. دقیقه قوسی واحدی برای بیان اندازه‌های کوچک زاویه‌ای است و هر درجه برابر با 60 دقیقه قوسی است.
بنابراین تقسیم‌بندی 5 دقیقه قوسی امکان بررسی اختلافات زاویه‌ای کوچک‌تر از یک درجه را فراهم می‌کند. این ویژگی مدل 360-2372 را برای کاربردهایی که به دقت بیشتری نسبت به زاویه‌سنج‌های معمولی نیاز دارند، مناسب می‌سازد.
ذره‌بین و مقیاس ورنیه در زاویه سنج 360-2372
ذره‌بین
ذره‌بین برای کمک به خواندن واضح‌تر تقسیمات مقیاس و قرائت مقدار زاویه در نظر گرفته شده است.
مقیاس ورنیه
مقدار زاویه با استفاده از مقیاس اصلی و ورنیه خوانده می‌شود و تقسیم‌بندی ابزار 5 دقیقه قوسی است.
در دستورالعمل محصول، نحوه خواندن زاویه بر اساس موقعیت ورنیه نسبت به مقیاس اصلی توضیح داده شده است. بسته به جهت قرارگیری ورنیه، بخش مناسب مقیاس ورنیه برای قرائت انتخاب می‌شود.
تیغه‌های 150 و 300 میلی‌متری
زاویه سنج اینسایز مدل 360-2372 با دو تیغه 150 و 300 میلی‌متری ارائه می‌شود. وجود دو تیغه با طول متفاوت امکان استفاده از ابزار را برای قطعات و سطوحی با ابعاد مختلف فراهم می‌کند.
انتخاب تیغه مناسب باید بر اساس ابعاد و دسترسی به سطح مورد اندازه‌گیری انجام شود. طبق اطلاعات کاتالوگ، هر دو تیغه 150 و 300 میلی‌متری برای این مدل در نظر گرفته شده‌اند.
کاربردهای زاویه سنج اینسایز 360-2372
زاویه سنج یونیورسال 360-2372 در مواردی کاربرد دارد که اندازه‌گیری دقیق زاویه قطعات اهمیت داشته باشد. مهم‌ترین کاربردهای این ابزار عبارت‌اند از:
اندازه‌گیری و کنترل
- اندازه‌گیری زاویه قطعات ماشین‌کاری‌شده
- کنترل زاویه سطوح و لبه‌های قطعات
- بررسی زاویه در فرآیند ساخت و تولید
- کنترل کیفیت قطعات صنعتی
کاربردهای کارگاهی
- تنظیم و کنترل زاویه در عملیات ماشین‌کاری
- بررسی زوایای قطعات در تعمیرات و مونتاژ
- استفاده در کارگاه‌های ماشین‌کاری و ابزارسازی
- اندازه‌گیری زاویه در فرآیندهای بازرسی ابعادی
نحوه استفاده از زاویه سنج 360-2372
برای اندازه‌گیری، ابتدا باید تیغه مناسب متناسب با قطعه انتخاب و روی ابزار نصب شود. سپس تیغه و پایه زاویه‌سنج روی سطوح مورد اندازه‌گیری قرار می‌گیرند و با استفاده از مکانیزم تنظیم دقیق، تیغه در موقعیت مناسب قرار داده می‌شود.
- تیغه مناسب را بر اساس ابعاد و دسترسی به سطح انتخاب کنید.
- تیغه و پایه زاویه‌سنج را روی سطوح مورد اندازه‌گیری قرار دهید.
- موقعیت تیغه را با مکانیزم تنظیم دقیق تنظیم کنید.
- پس از تنظیم، مجموعه را برای جلوگیری از تغییر موقعیت ثابت کنید.
- مقدار زاویه را از روی مقیاس اصلی و ورنیه بخوانید.
پیش از اندازه‌گیری، سطوح اندازه‌گیری باید با یک پارچه نرم تمیز شوند تا گردوغبار و آلودگی روی نتیجه اندازه‌گیری اثر نگذارند.
تنظیم دقیق و فیکس کردن زاویه
مدل 360-2372 دارای مکانیزم تنظیم دقیق است که برای تنظیم موقعیت تیغه و رسیدن به مقدار موردنظر استفاده می‌شود. پس از قرارگیری تیغه روی سطح قطعه، می‌توان موقعیت آن را تنظیم و سپس برای جلوگیری از تغییر موقعیت، مجموعه را ثابت کرد.
وجود مکانیزم تنظیم دقیق در کنار مقیاس ورنیه باعث می‌شود کاربر بتواند زاویه را با کنترل بیشتری تنظیم و قرائت کند.
اتصال زاویه سنج به ارتفاع سنج
برای مدل 360-2372 یک گیره با کد 2372-CLAMP به‌عنوان لوازم جانبی اختیاری معرفی شده است. این گیره برای اتصال زاویه‌سنج به برخی ارتفاع‌سنج‌های اینسایز قابل استفاده است.
| لوازم جانبی |
کاربرد |
ارتفاع‌سنج‌های معرفی‌شده |
| 2372-CLAMP |
اتصال زاویه‌سنج به ارتفاع‌سنج |
1156، 1150-300، 1351، 1151 و 1250 |
در صورت نیاز به استفاده از زاویه‌سنج در کنار ارتفاع‌سنج، بهتر است سازگاری تجهیزات پیش از خرید بررسی شود.
تفاوت زاویه سنج 360-2372 با زاویه سنج دیجیتال
زاویه‌سنج 360-2372 از سیستم مقیاس اصلی و ورنیه برای نمایش مقدار زاویه استفاده می‌کند، در حالی که زاویه‌سنج‌های دیجیتال مقدار زاویه را روی نمایشگر نشان می‌دهند.
| ویژگی |
360-2372 |
زاویه سنج دیجیتال |
| روش نمایش |
مقیاس اصلی و ورنیه |
نمایشگر |
| ذره‌بین |
دارد |
بر اساس نوع ابزار |
| وابستگی به باتری |
ندارد |
در این متن مشخص نشده است |
مزیت اصلی مدل ورنیه، عدم وابستگی به باتری و امکان استفاده از یک سیستم خوانش مکانیکی است. انتخاب بین زاویه‌سنج ورنیه و دیجیتال باید بر اساس دقت موردنیاز، شرایط کار و روش خوانش موردنظر انجام شود.
مزایای زاویه سنج ذره بینی اینسایز 360-2372
محدوده کامل زاویه
پوشش محدوده اندازه‌گیری 0 تا 360 درجه برای کاربردهای مختلف اندازه‌گیری زاویه.
دقت ±5 دقیقه قوسی
دقت اعلام‌شده ±5 دقیقه قوسی برای کاربردهای نیازمند اندازه‌گیری دقیق زاویه.
ذره‌بین و ورنیه
مجهز به ذره‌بین و مقیاس ورنیه برای خوانش مقدار زاویه.
دو تیغه
دارای تیغه‌های 150 و 300 میلی‌متری برای استفاده روی سطوح و قطعات با ابعاد مختلف.
تنظیم دقیق
مجهز به مکانیزم تنظیم دقیق برای تنظیم موقعیت تیغه و کنترل بهتر زاویه.
ساختار صنعتی
ساخته‌شده از فولاد ضدزنگ و مناسب برای کاربردهای ماشین‌کاری، تولید و کنترل کیفیت.
نکات مهم هنگام انتخاب زاویه سنج
هنگام انتخاب زاویه‌سنج باید محدوده اندازه‌گیری، میزان دقت، روش خوانش و ابعاد تیغه مورد توجه قرار گیرد. مدل 360-2372 با پوشش 0 تا 360 درجه و دقت ±5 دقیقه قوسی برای کاربردهایی مناسب است که به اندازه‌گیری زاویه در محدوده کامل نیاز دارند.
- محدوده زاویه موردنیاز را پیش از انتخاب ابزار بررسی کنید.
- دقت مورد انتظار را با دقت ±5 دقیقه قوسی مدل 360-2372 مقایسه کنید.
- روش خوانش ورنیه و استفاده از ذره‌بین را در نظر بگیرید.
- طول تیغه موردنیاز را بر اساس ابعاد قطعه و سطح اندازه‌گیری انتخاب کنید.
- در صورت استفاده در کنار ارتفاع‌سنج، سازگاری گیره 2372-CLAMP را بررسی کنید.
قیمت زاویه سنج ذره بینی اینسایز مدل 360-2372
قیمت زاویه سنج ذره بینی اینسایز مدل 360-2372 به عواملی مانند شرایط تأمین، موجودی و وضعیت بازار تجهیزات اندازه‌گیری بستگی دارد. هنگام مقایسه قیمت بهتر است علاوه بر هزینه خرید، دقت ±5 دقیقه قوسی، وجود دو تیغه، مقیاس ورنیه، ذره‌بین و قابلیت استفاده در کاربردهای صنعتی را نیز در نظر بگیرید.
انتخاب ابزار بر اساس دقت واقعی موردنیاز می‌تواند از خرید مدل نامتناسب جلوگیری کند و در فرآیندهای کنترل کیفیت و اندازه‌گیری زاویه، انتخاب مناسب‌تری ایجاد کند.
خرید زاویه سنج ذره بینی اینسایز 360-2372
زاویه سنج ذره بینی اینسایز مدل 360-2372 برای کاربرانی مناسب است که به یک زاویه‌سنج یونیورسال با محدوده 0 تا 360 درجه و دقت ±5 دقیقه قوسی نیاز دارند. وجود مقیاس ورنیه، ذره‌بین و دو تیغه 150 و 300 میلی‌متری، این مدل را برای طیف متنوعی از اندازه‌گیری‌های زاویه‌ای کاربردی می‌کند.
پیش از خرید بهتر است نوع قطعات، محدوده زاویه موردنیاز، دقت مورد انتظار و طول تیغه مناسب بررسی شود تا مدل انتخاب‌شده با فرآیند اندازه‌گیری شما مطابقت داشته باشد.
انتخاب زاویه سنج مناسب برای کاربرد شما
مشخصات فنی، دقت، طول تیغه و روش خوانش موردنیاز را پیش از انتخاب ابزار بررسی کنید.
سوالات متداول درباره زاویه سنج 360-2372
محدوده اندازه‌گیری این مدل از 0 تا 360 درجه است.
دقت این مدل ±5 دقیقه قوسی اعلام شده است.
تقسیم‌بندی این ابزار 5 دقیقه قوسی است.
این مدل دارای دو تیغه با طول‌های 150 و 300 میلی‌متر است.
بله، مدل 360-2372 به ذره‌بین مجهز است و برای خواندن واضح‌تر تقسیمات مقیاس اصلی و ورنیه استفاده می‌شود.
بله، گیره 2372-CLAMP به‌عنوان لوازم جانبی اختیاری برای اتصال این زاویه‌سنج به برخی ارتفاع‌سنج‌های اینسایز معرفی شده است. مدل‌های 1156، 1150-300، 1351، 1151 و 1250 در اطلاعات ارائه‌شده برای این گیره ذکر شده‌اند.
جنس این مدل فولاد ضدزنگ است.
جمع‌بندی
زاویه سنج ذره بینی اینسایز مدل 360-2372 یک زاویه‌سنج یونیورسال با محدوده اندازه‌گیری 0 تا 360 درجه است که دقت و تقسیم‌بندی آن به‌ترتیب ±5 دقیقه قوسی و 5 دقیقه قوسی اعلام شده است. این مدل با مقیاس اصلی، ورنیه و ذره‌بین، امکان قرائت مقدار زاویه را فراهم می‌کند.
وجود تیغه‌های 150 و 300 میلی‌متری، بدنه فولاد ضدزنگ، مکانیزم تنظیم دقیق و امکان استفاده از گیره اختیاری برای برخی ارتفاع‌سنج‌ها، از ویژگی‌های مهم این مدل هستند. این ابزار برای اندازه‌گیری و کنترل زاویه در ماشین‌کاری، ابزارسازی، تولید و کنترل کیفیت کاربرد دارد.
