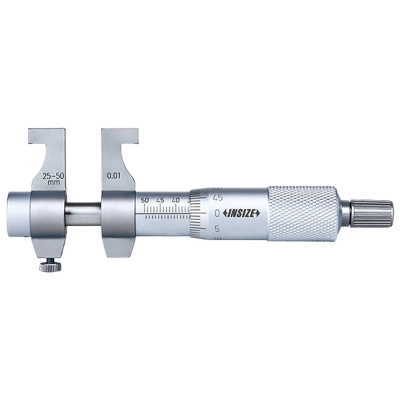

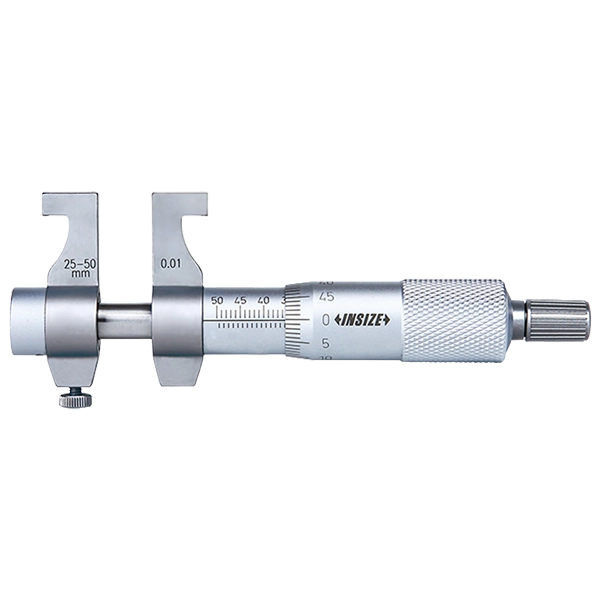

میکرومتر داخل‌سنج اینسایز مدل 50-3220؛ اندازه‌گیری دقیق قطر داخلی
میکرومتر داخل‌سنج اینسایز مدل 50-3220 ابزاری برای اندازه‌گیری قطر داخلی سوراخ‌ها، بوش‌ها و محفظه‌های استوانه‌ای در محدوده 25 تا 50 میلی‌متر است. این مدل با تقسیم‌بندی 0.01 میلی‌متر، دقت اعلام‌شده 8 میکرومتر، سطوح اندازه‌گیری کاربیدی و مکانیزم جغجغه‌ای برای کاربردهای صنعتی و کنترل ابعادی طراحی شده است.
اندازه‌گیری دقیق قطر داخلی قطعات، یکی از مراحل مهم در ماشین‌کاری، مونتاژ و کنترل کیفیت صنعتی است. انتخاب ابزار مناسب به محدوده اندازه‌گیری، دقت موردنیاز و شکل هندسی قطعه بستگی دارد. میکرومتر داخل‌سنج اینسایز مدل 50-3220 برای اندازه‌گیری ابعاد داخلی در محدوده مشخص طراحی شده و می‌تواند در کارگاه‌های ماشین‌کاری و واحدهای بازرسی ابعادی مورد استفاده قرار گیرد.
این مدل از نوع ورنیه‌ای و در رده اقتصادی قرار می‌گیرد. وجود نوک‌های اندازه‌گیری کاربیدی، مکانیزم جغجغه‌ای و استاندارد تنظیم 25 میلی‌متری از ویژگی‌های آن است. پیش از انتخاب ابزار، بهتر است مشخصات فنی آن را با الزامات اندازه‌گیری خود مقایسه کنید.
فهرست مطالب
میکرومتر داخل‌سنج اینسایز مدل 50-3220 چیست؟
میکرومتر داخل‌سنج ابزاری تخصصی برای اندازه‌گیری ابعاد داخلی قطعات است. برخلاف میکرومتر خارج‌سنج که برای سنجش قطر خارجی یا ضخامت قطعه به کار می‌رود، این ابزار در داخل سوراخ یا محفظه قرار می‌گیرد و فاصله بین سطوح داخلی را اندازه‌گیری می‌کند.
مدل 50-3220 از برند INSIZE دارای محدوده اندازه‌گیری 25 تا 50 میلی‌متر است. این محدوده، آن را برای اندازه‌گیری قطر داخلی قطعاتی مناسب می‌کند که ابعاد آن‌ها در بازه کاری ابزار قرار دارند.
این میکرومتر برای کاربردهایی طراحی شده است که به اندازه‌گیری ابعاد داخلی با ابزار تخصصی نیاز دارند. با این حال، برای دستیابی به نتیجه قابل اعتماد، نحوه قرارگیری ابزار، تمیزی سطوح و کنترل وضعیت تنظیم اهمیت زیادی دارد.
مشخصات فنی میکرومتر داخل‌سنج اینسایز مدل 50-3220
پیش از خرید میکرومتر داخل‌سنج، بررسی مشخصات فنی به انتخاب مدل متناسب با نیاز اندازه‌گیری کمک می‌کند. مشخصات اعلام‌شده برای مدل 50-3220 در جدول زیر آمده است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
50-3220 |
| نوع ابزار |
میکرومتر داخل‌سنج ورنیه‌ای |
| رده محصول |
اقتصادی |
| محدوده اندازه‌گیری |
25 تا 50 میلی‌متر |
| تقسیم‌بندی |
0.01 میلی‌متر |
| دقت اندازه‌گیری اعلام‌شده |
8 میکرومتر |
| نوع طراحی |
Type B |
| سطوح اندازه‌گیری |
دارای نوک کاربیدی |
| مکانیزم اعمال نیرو |
جغجغه‌ای (Ratchet Stop) |
| استاندارد تنظیم |
25 میلی‌متر |
| استاندارد تنظیم همراه محصول |
بله، طبق مشخصات اعلام‌شده |
کاربردهای میکرومتر داخل‌سنج اینسایز 50-3220
میکرومتر داخل‌سنج مدل 50-3220 برای اندازه‌گیری قطر داخلی قطعاتی که در محدوده کاری ابزار قرار دارند، قابل استفاده است. مهم‌ترین کاربردهای این ابزار عبارت‌اند از:
- اندازه‌گیری قطر داخلی سوراخ‌های ماشین‌کاری‌شده
- کنترل ابعاد داخلی بوش‌ها و قطعات استوانه‌ای
- بررسی قطر داخلی محفظه‌ها و قطعات صنعتی
- کنترل ابعادی قطعات در فرآیند تولید
- استفاده در کارگاه‌های ماشین‌کاری و تعمیرات
- بازرسی ابعادی قطعات در واحدهای کنترل کیفیت
برای انتخاب صحیح، علاوه بر قطر اسمی قطعه، باید شکل هندسی سوراخ، میزان دقت موردنیاز و شرایط اندازه‌گیری را نیز در نظر بگیرید. قرارگیری نامناسب ابزار در داخل سوراخ می‌تواند باعث ایجاد اختلاف در نتیجه اندازه‌گیری شود.
دقت و تقسیم‌بندی میکرومتر اینسایز 50-3220
یکی از مشخصات مهم میکرومتر داخل‌سنج 50-3220، تقسیم‌بندی 0.01 میلی‌متر و دقت اعلام‌شده 8 میکرومتر است. این دو مشخصه مفاهیم متفاوتی دارند و نباید به‌جای یکدیگر در نظر گرفته شوند.
- تقسیم‌بندی: نشان‌دهنده گام خواندن مقیاس ابزار است که در این مدل برابر با 0.01 میلی‌متر اعلام شده است.
- دقت اندازه‌گیری: میزان انحراف مجاز اندازه‌گیری از مقدار مرجع را توصیف می‌کند و برای این مدل 8 میکرومتر اعلام شده است.
بنابراین، تقسیم‌بندی 0.01 میلی‌متر به معنی دقت قطعی 0.01 میلی‌متر نیست. هنگام انتخاب ابزار، باید دقت موردنیاز فرآیند اندازه‌گیری را با مشخصات فنی میکرومتر تطبیق دهید.
این مدل در رده اقتصادی قرار می‌گیرد. اگر فرآیند کاری شما به اندازه‌گیری‌های بسیار حساس یا الزامات ویژه کنترل هندسی نیاز دارد، پیش از خرید، مناسب بودن این مدل را با توجه به تلرانس قطعه و روش اندازه‌گیری بررسی کنید.
سطوح اندازه‌گیری کاربیدی و مکانیزم جغجغه‌ای
سطوح اندازه‌گیری با نوک کاربیدی
سطوح تماس کاربیدی در ابزارهای اندازه‌گیری به دلیل مقاومت سایشی مناسب مورد استفاده قرار می‌گیرند. این ویژگی می‌تواند به حفظ عملکرد سطوح اندازه‌گیری در استفاده‌های مکرر کمک کند؛ با این حال، تمیز نگه داشتن سطوح تماس و جلوگیری از وارد شدن ضربه به آن‌ها همچنان ضروری است.
وجود آلودگی، ذرات ریز یا آسیب روی سطوح تماس ممکن است نتیجه اندازه‌گیری را تحت تأثیر قرار دهد. به همین دلیل، پیش از شروع کار باید وضعیت سطح تماس ابزار و قطعه بررسی شود.
مکانیزم جغجغه‌ای (Ratchet Stop)
مکانیزم جغجغه‌ای به اعمال نیروی اندازه‌گیری یکنواخت‌تر کمک می‌کند و می‌تواند تأثیر فشار بیش از حد دست را کاهش دهد. استفاده صحیح از این مکانیزم، شرایط اندازه‌گیری‌های تکراری را یکنواخت‌تر می‌کند.
برای دستیابی به نتیجه قابل اعتماد، از وارد کردن نیروی اضافی به ابزار خودداری کنید و روش کار با مکانیزم جغجغه‌ای را مطابق دستورالعمل سازنده انجام دهید.
استاندارد تنظیم 25 میلی‌متری در مدل 50-3220
طبق مشخصات اعلام‌شده، میکرومتر داخل‌سنج 50-3220 همراه با استاندارد تنظیم 25 میلی‌متری عرضه می‌شود. این استاندارد برای بررسی مرجع اندازه‌گیری و کنترل تنظیم اولیه ابزار مورد استفاده قرار می‌گیرد.
پیش از اندازه‌گیری قطعات حساس، وضعیت تنظیم میکرومتر را بررسی کنید. استاندارد تنظیم نیز باید تمیز و سالم باشد؛ زیرا آلودگی یا آسیب آن می‌تواند بر نتیجه تنظیم اثر بگذارد.
تفاوت میکرومتر داخل‌سنج 50-3220 با مدل‌های مشابه
سری 3220 اینسایز شامل مدل‌هایی با محدوده‌های اندازه‌گیری متفاوت است. انتخاب مدل مناسب باید بر اساس قطر داخلی قطعات و دقت موردنیاز انجام شود.
| مدل |
محدوده اندازه‌گیری |
تقسیم‌بندی |
دقت اعلام‌شده |
| 3220-30 |
5 تا 30 میلی‌متر |
0.01 میلی‌متر |
7 میکرومتر |
| 50-3220 |
25 تا 50 میلی‌متر |
0.01 میلی‌متر |
8 میکرومتر |
| 3220-75 |
50 تا 75 میلی‌متر |
0.01 میلی‌متر |
9 میکرومتر |
| 3220-100 |
75 تا 100 میلی‌متر |
0.01 میلی‌متر |
10 میکرومتر |
مدل 50-3220 برای اندازه‌گیری قطرهای داخلی در محدوده 25 تا 50 میلی‌متر انتخاب می‌شود. اگر ابعاد قطعه خارج از این محدوده باشد، باید مدل متناسب با محدوده اندازه‌گیری موردنیاز را انتخاب کنید.
نکات مهم هنگام استفاده از میکرومتر داخل‌سنج
رعایت اصول اندازه‌گیری به کاهش خطا و حفظ عملکرد ابزار کمک می‌کند. هنگام استفاده از میکرومتر داخل‌سنج اینسایز مدل 50-3220، نکات زیر را در نظر داشته باشید:
- پیش از اندازه‌گیری، سطوح تماس میکرومتر و سطح داخلی قطعه را تمیز کنید.
- محدوده اندازه‌گیری ابزار را با ابعاد قطعه تطبیق دهید.
- میکرومتر را به‌درستی در داخل سوراخ قرار دهید تا تماس مناسبی با سطوح داخلی برقرار شود.
- از اعمال نیروی بیش از حد هنگام اندازه‌گیری خودداری کنید.
- پیش از شروع کار، وضعیت تنظیم ابزار را با استاندارد همراه بررسی کنید.
- از وارد شدن ضربه به سطوح تماس کاربیدی جلوگیری کنید.
- پس از استفاده، ابزار را تمیز کرده و در شرایط مناسب نگهداری کنید.
در اندازه‌گیری قطر داخلی، نحوه قرارگیری ابزار نسبت به محور سوراخ اهمیت زیادی دارد. قرارگیری نامناسب می‌تواند باعث خواندن مقداری متفاوت از قطر واقعی شود؛ بنابراین باید روش اندازه‌گیری صحیح و تکرارپذیر رعایت شود.
قیمت و خرید میکرومتر داخل‌سنج اینسایز مدل 50-3220
قیمت میکرومتر داخل‌سنج اینسایز مدل 50-3220 ممکن است با توجه به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری تغییر کند. هنگام بررسی قیمت، بهتر است تنها به هزینه خرید توجه نکنید و مشخصات فنی ابزار را نیز با نیاز واقعی کارگاه یا واحد کنترل کیفیت مقایسه کنید.
محدوده اندازه‌گیری 25 تا 50 میلی‌متر، تقسیم‌بندی 0.01 میلی‌متر، دقت اعلام‌شده 8 میکرومتر، سطوح اندازه‌گیری کاربیدی و وجود استاندارد تنظیم 25 میلی‌متری از موارد مهم برای ارزیابی این مدل هستند. انتخاب متناسب با نیاز اندازه‌گیری، به جلوگیری از خرید ابزاری با محدوده یا دقت نامناسب کمک می‌کند.
راهنمای خرید میکرومتر داخل‌سنج INSIZE مدل 50-3220
اگر برای اندازه‌گیری قطر داخلی سوراخ‌ها، بوش‌ها و قطعات استوانه‌ای به ابزاری با محدوده 25 تا 50 میلی‌متر نیاز دارید، مدل 50-3220 می‌تواند یکی از گزینه‌های قابل بررسی باشد. پیش از خرید، ابعاد قطعات، تلرانس موردنیاز و شرایط استفاده از ابزار را مشخص کنید.
سؤالات متداول درباره میکرومتر داخل‌سنج اینسایز 50-3220
محدوده اندازه‌گیری میکرومتر داخل‌سنج اینسایز 50-3220 چقدر است؟
محدوده اندازه‌گیری این مدل 25 تا 50 میلی‌متر است و برای اندازه‌گیری قطر داخلی قطعاتی که در این بازه قرار دارند استفاده می‌شود.
تقسیم‌بندی و دقت میکرومتر 50-3220 چقدر است؟
تقسیم‌بندی این مدل 0.01 میلی‌متر و دقت اعلام‌شده آن 8 میکرومتر است. تقسیم‌بندی و دقت اندازه‌گیری دو مشخصه متفاوت هستند و نباید یکسان در نظر گرفته شوند.
آیا استاندارد تنظیم همراه میکرومتر داخل‌سنج 50-3220 ارائه می‌شود؟
طبق مشخصات ارائه‌شده برای این مدل، استاندارد تنظیم 25 میلی‌متری همراه محصول است. هنگام خرید، محتویات بسته‌بندی را نیز بررسی کنید.
نوک کاربیدی در میکرومتر داخل‌سنج چه کاربردی دارد؟
سطوح اندازه‌گیری کاربیدی به دلیل مقاومت سایشی مناسب در ابزارهای اندازه‌گیری استفاده می‌شوند. با این حال، تمیز نگه داشتن سطوح تماس و جلوگیری از ضربه برای حفظ عملکرد ابزار ضروری است.
مکانیزم جغجغه‌ای میکرومتر 50-3220 چه مزیتی دارد؟
مکانیزم جغجغه‌ای یا Ratchet Stop به اعمال نیروی اندازه‌گیری یکنواخت‌تر کمک می‌کند و می‌تواند اثر فشار بیش از حد دست را کاهش دهد.
تفاوت مدل 50-3220 با مدل‌های 3220-75 و 3220-100 چیست؟
تفاوت اصلی در محدوده اندازه‌گیری و دقت اعلام‌شده است. مدل 50-3220 محدوده 25 تا 50 میلی‌متر، مدل 3220-75 محدوده 50 تا 75 میلی‌متر و مدل 3220-100 محدوده 75 تا 100 میلی‌متر دارد.
میکرومتر داخل‌سنج 50-3220 برای چه کاربردهایی مناسب است؟
این ابزار برای اندازه‌گیری قطر داخلی سوراخ‌ها، بوش‌ها، محفظه‌های استوانه‌ای و کنترل ابعادی قطعات در محدوده اندازه‌گیری آن قابل استفاده است.
هنگام خرید میکرومتر داخل‌سنج اینسایز به چه نکاتی توجه کنیم؟
محدوده اندازه‌گیری، تقسیم‌بندی، دقت اعلام‌شده، وضعیت سطوح تماس، استاندارد تنظیم همراه و تناسب ابزار با تلرانس قطعه از مهم‌ترین موارد برای بررسی پیش از خرید هستند.
قیمت میکرومتر داخل‌سنج اینسایز مدل 50-3220 را از کجا استعلام کنیم؟
برای اطلاع از قیمت روز و موجودی، از طریق فروشگاه اینترنتی فارا پیگیری کنید و پیش از ثبت سفارش، مشخصات مدل را با نیاز اندازه‌گیری خود تطبیق دهید.
جمع‌بندی
میکرومتر داخل‌سنج اینسایز مدل 50-3220 ابزاری تخصصی برای اندازه‌گیری قطر داخلی قطعات در محدوده 25 تا 50 میلی‌متر است. تقسیم‌بندی 0.01 میلی‌متر، دقت اعلام‌شده 8 میکرومتر، سطوح اندازه‌گیری کاربیدی، مکانیزم جغجغه‌ای و استاندارد تنظیم 25 میلی‌متری از مشخصات مطرح‌شده برای این مدل هستند.
این ابزار برای اندازه‌گیری‌های متداول داخلی در کارگاه‌های صنعتی و فرآیندهای کنترل کیفیت قابل بررسی است. با این حال، انتخاب نهایی باید بر اساس دقت موردنیاز، تلرانس قطعه و شرایط واقعی اندازه‌گیری انجام شود.
