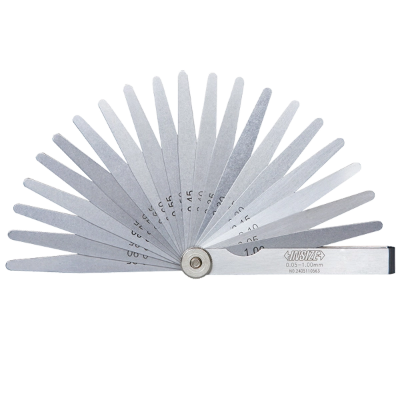

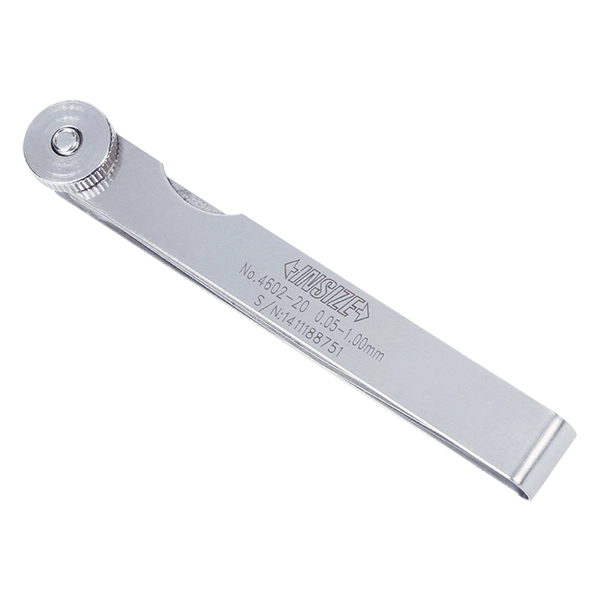

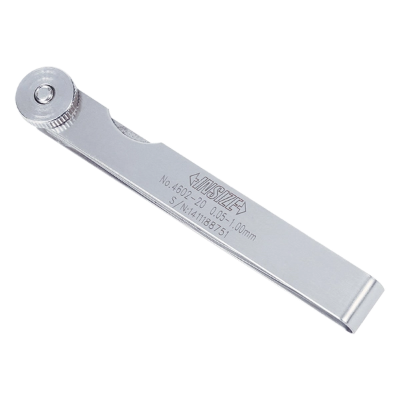

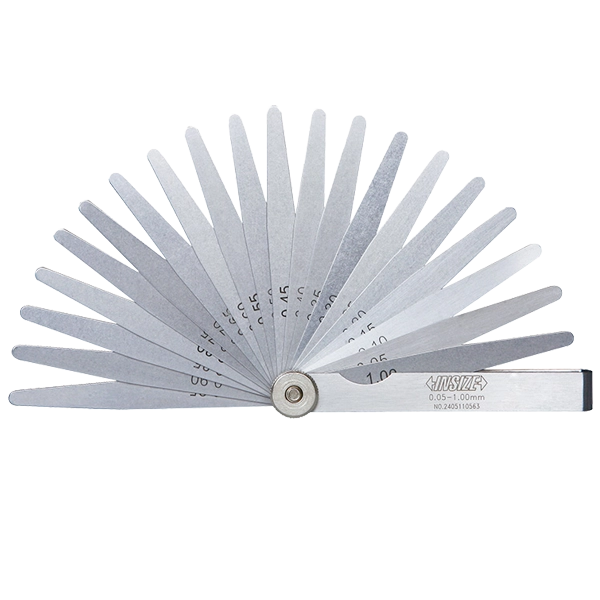

آچار فیلر اینسایز مدل 17-4602
آچار فیلر اینسایز مدل 17-4602 ابزاری دقیق برای اندازهگیری و کنترل لقی، فاصله و شکاف میان دو سطح است و محدوده اندازهگیری 0.02 تا 1.00 میلیمتر را پوشش میدهد.
این مدل با دقت ±(3+T/80) میکرومتر برای کاربردهایی مانند تعمیرات، ماشینکاری، کنترل ابعادی و تنظیم قطعات مکانیکی مورد استفاده قرار میگیرد.
خلاصه: فیلر گیج اینسایز 17-4602 برای اندازهگیری لقی و فاصلههای کوچک از 0.02 تا 1.00 میلیمتر طراحی شده است. دقت اعلامشده این مدل ±(3+T/80) میکرومتر است و در تعمیرات، کنترل کیفیت و تنظیم قطعات مکانیکی کاربرد دارد.
ویژگیهای آچار فیلر اینسایز مدل 17-4602
محدوده 0.02 تا 1.00 میلیمتر
این مدل از ضخامت 0.02 میلیمتر شروع شده و تا 1.00 میلیمتر را پوشش میدهد.
دقت ±(3+T/80) میکرومتر
دقت اعلامشده ابزار بر اساس ضخامت تیغه و رابطه ±(3+T/80) میکرومتر بیان شده است.
مناسب کنترل لقی
برای بررسی فاصله و لقی میان سطوح و قطعات مکانیکی مورد استفاده قرار میگیرد.
کاربرد تعمیراتی و صنعتی
در تعمیرات، ماشینکاری، کنترل کیفیت و تنظیم مجموعههای مکانیکی کاربرد دارد.
مشخصات فنی آچار فیلر اینسایز 17-4602
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
17-4602 |
| نوع ابزار |
آچار فیلر / فیلر گیج |
| محدوده اندازهگیری |
0.02 تا 1.00 میلیمتر |
| دقت |
±(3+T/80) میکرومتر |
| کاربرد اصلی |
اندازهگیری لقی و فاصله بین سطوح |
آچار فیلر اینسایز مدل 17-4602 چیست؟
آچار فیلر یا فیلر گیج ابزاری برای اندازهگیری فاصلههای کوچک میان دو سطح است. در این روش، تیغهای با ضخامت مشخص بین دو سطح قرار میگیرد و با بررسی میزان تطابق تیغه با فاصله موجود، مقدار لقی یا شکاف مشخص میشود.
مدل 17-4602 برای اندازهگیری ضخامتها و فاصلههای موجود در محدوده 0.02 تا 1.00 میلیمتر طراحی شده است. این محدوده باعث میشود ابزار برای طیف قابل توجهی از اندازهگیریهای دقیق مکانیکی قابل استفاده باشد.
محدوده اندازهگیری 0.02 تا 1.00 میلیمتر
محدوده اندازهگیری یکی از مهمترین عوامل در انتخاب فیلر گیج است. مدل 4602-17 از ضخامت 0.02 میلیمتر شروع میشود و تا 1.00 میلیمتر را پوشش میدهد.
وجود اندازههای بسیار نازک در ابتدای این محدوده، امکان بررسی لقیهای کوچک را فراهم میکند و ضخامت یک میلیمتری نیز برای فاصلههای بزرگتر در محدوده کاربرد فیلر گیج قابل استفاده است.
در سری 4602 اینسایز، مدلهای دیگری نیز با محدودههای متفاوت ارائه شدهاند؛ بنابراین هنگام انتخاب ابزار باید محدوده موردنیاز با محدوده مدل موردنظر مطابقت داده شود.
دقت آچار فیلر مدل 17-4602
دقت اعلامشده برای مدل 17-4602 برابر ±(3+T/80) میکرومتر است. در این رابطه، T ضخامت تیغه بر حسب میکرومتر است.
در اندازهگیری لقیهای کوچک، دقت ابزار اهمیت زیادی دارد؛ زیرا اختلاف چند میکرومتری میتواند در برخی فرآیندهای کنترل ابعادی و تنظیم قطعات قابل توجه باشد. بنابراین استفاده صحیح از فیلر و قرار دادن مناسب تیغه بین سطوح از عوامل مؤثر بر نتیجه اندازهگیری است.
کاربردهای آچار فیلر اینسایز 17-4602
فیلر گیجها در بسیاری از فعالیتهای مرتبط با تعمیرات و کنترل ابعادی مورد استفاده قرار میگیرند. مدل 4602-17 با توجه به محدوده اندازهگیری خود میتواند در موارد زیر کاربرد داشته باشد:
- بررسی لقی بین قطعات
- کنترل فاصله بین سطوح
- تنظیم و کنترل قطعات مکانیکی
- تعمیر و نگهداری تجهیزات صنعتی
- کنترل ابعادی قطعات ماشینکاریشده
- بررسی فاصله در مجموعههای مکانیکی
- استفاده در کارگاههای تعمیراتی و صنعتی
- کنترل کیفیت قطعات و مجموعههای مکانیکی
کاربرد دقیق ابزار باید بر اساس ضخامت موردنیاز و شرایط اندازهگیری انتخاب شود.
اهمیت فیلر گیج در کنترل لقی قطعات
وجود لقی مناسب میان قطعات متحرک و ثابت در بسیاری از مجموعههای مکانیکی اهمیت دارد. لقی بیش از حد میتواند باعث حرکت اضافی قطعات شود و لقی کمتر از مقدار موردنیاز نیز ممکن است در عملکرد مجموعه اختلال ایجاد کند.
فیلر گیج امکان بررسی این فاصلههای کوچک را بدون نیاز به تجهیزات اندازهگیری پیچیده فراهم میکند. به همین دلیل این ابزار در تعمیرات و تنظیم تجهیزات مکانیکی کاربرد دارد.
روش صحیح استفاده از فیلر گیج
- ابتدا سطح قطعه و محل موردنظر را تمیز کنید.
- تیغهای با ضخامت مناسب برای فاصله موردنظر انتخاب کنید.
- تیغه را بهآرامی در شکاف قرار دهید و میزان تطابق آن را بررسی کنید.
- از وارد کردن فشار بیش از حد به تیغه خودداری کنید.
- در صورت نیاز، تیغههای مختلف را مقایسه کنید تا ضخامت مناسب مشخص شود.
نکته اندازهگیری: وجود روغن، براده، گردوغبار یا آلودگی میان تیغه و سطح میتواند بر نتیجه اندازهگیری تأثیر بگذارد.
نکات مهم نگهداری آچار فیلر
فیلر گیج یک ابزار اندازهگیری دقیق است و برای حفظ عملکرد آن باید از تیغهها در برابر ضربه، خمشدگی، خوردگی و آلودگی محافظت شود.
- پس از استفاده، تیغهها را تمیز کنید.
- از وارد کردن نیروی زیاد هنگام اندازهگیری خودداری کنید.
- تیغههای نازک را در معرض فشار و ضربه قرار ندهید.
- ابزار را در محل مناسب و دور از آلودگی و رطوبت نامناسب نگهداری کنید.
- در صورت مشاهده خمشدگی یا آسیب تیغه، وضعیت آن را پیش از استفاده بررسی کنید.
انتخاب فیلر گیج مناسب
هنگام انتخاب فیلر گیج باید چند عامل اصلی بررسی شود. نخست، محدوده ضخامت موردنیاز است؛ زیرا همه مدلهای فیلر گیج محدوده یکسانی ندارند.
مدل 17-4602 محدوده 0.02 تا 1.00 میلیمتر را پوشش میدهد. در سری 4602، مدلهایی مانند 4602-13A، 4602-13، 4602-15، 4602-20، 4602-28 و 4602-32 نیز با محدودههای متفاوت عرضه شدهاند. بنابراین انتخاب مدل باید بر اساس نیاز واقعی اندازهگیری انجام شود.
تفاوت مدل 17-4602 با سایر مدلهای سری 4602
مدل 17-4602 از نظر محدوده اندازهگیری با برخی مدلهای دیگر این سری تفاوت دارد. برای مثال، مدل 4602-15 محدوده 0.05 تا 2.00 میلیمتر و مدل 4602-32 محدوده 0.03 تا 1.00 میلیمتر را پوشش میدهد.
| مدل |
محدوده اندازهگیری |
| 17-4602 |
0.02 تا 1.00 میلیمتر |
| 4602-15 |
0.05 تا 2.00 میلیمتر |
| 4602-32 |
0.03 تا 1.00 میلیمتر |
در مقابل مدلهایی که شروع اندازهگیری آنها از 0.03 یا 0.05 میلیمتر است، مدل 17-4602 از 0.02 میلیمتر شروع میشود. بنابراین هنگام انتخاب باید ضخامت موردنیاز با محدوده مدل تطبیق داده شود.
مزایای آچار فیلر اینسایز 17-4602
شروع اندازهگیری از 0.02 میلیمتر
این مدل امکان بررسی فاصلهها و لقیهای ظریف را از ضخامت 0.02 میلیمتر فراهم میکند.
دقت مشخص
دقت ابزار بهصورت ±(3+T/80) میکرومتر اعلام شده و بر اساس ضخامت تیغه بیان میشود.
مناسب کنترل قطعات مکانیکی
برای کنترل لقی، فاصله و تنظیم قطعات در مجموعههای مکانیکی و تجهیزات صنعتی قابل استفاده است.
کاربرد در تعمیرات
در تعمیر و نگهداری تجهیزات، کارگاههای صنعتی، ماشینکاری و کنترل کیفیت کاربرد دارد.
قیمت آچار فیلر اینسایز مدل 17-4602
قیمت آچار فیلر اینسایز مدل 17-4602 ممکن است با توجه به موجودی، شرایط بازار و زمان خرید تغییر کند. هنگام مقایسه قیمت، بهتر است علاوه بر هزینه خرید، محدوده اندازهگیری و دقت ابزار نیز مورد توجه قرار گیرد.
انتخاب مدل مناسب بر اساس ضخامت موردنیاز میتواند از خرید ابزار نامتناسب و هزینههای اضافی جلوگیری کند؛ بنابراین پیش از خرید، محدوده اندازهگیری موردنیاز را با مشخصات 17-4602 مقایسه کنید.
خرید آچار فیلر اینسایز 17-4602
برای خرید آچار فیلر اینسایز مدل 17-4602 ابتدا محدوده لقی و فاصله موردنیاز را مشخص کنید. این مدل محدوده 0.02 تا 1.00 میلیمتر را پوشش میدهد و دقت آن ±(3+T/80) میکرومتر اعلام شده است.
در صورتی که اندازهگیریهای شما خارج از این محدوده قرار دارد، بهتر است مدل دیگری از سری فیلر گیجهای اینسایز انتخاب شود تا محدوده ابزار با نیاز اندازهگیری مطابقت داشته باشد.
سؤالات متداول درباره آچار فیلر اینسایز 17-4602
محدوده اندازهگیری آچار فیلر اینسایز مدل 17-4602 از 0.02 تا 1.00 میلیمتر است.
دقت اعلامشده برای مدل 17-4602 برابر ±(3+T/80) میکرومتر است که در آن T ضخامت تیغه بر حسب میکرومتر است.
این ابزار برای بررسی لقی و فاصله بین سطوح، تنظیم قطعات مکانیکی، تعمیر و نگهداری تجهیزات صنعتی، کنترل ابعادی و کنترل کیفیت کاربرد دارد.
سطح قطعه و محل اندازهگیری باید تمیز باشد و تیغه بدون فشار بیش از حد در فاصله قرار گیرد. وارد کردن نیروی زیاد میتواند به تیغه آسیب برساند یا نتیجه اندازهگیری را تحت تأثیر قرار دهد.
مدل 17-4602 محدوده 0.02 تا 1.00 میلیمتر و مدل 4602-32 محدوده 0.03 تا 1.00 میلیمتر را پوشش میدهد؛ بنابراین حداقل ضخامت قابل اندازهگیری آنها متفاوت است.
ابتدا ضخامت یا محدوده لقی موردنیاز را مشخص کنید و سپس آن را با محدوده اندازهگیری مدل موردنظر مقایسه کنید. برای 17-4602، محدوده قابل اندازهگیری 0.02 تا 1.00 میلیمتر است.
جمعبندی
آچار فیلر اینسایز مدل 17-4602 ابزاری برای اندازهگیری دقیق لقی و فاصله بین سطوح است که محدوده 0.02 تا 1.00 میلیمتر را پوشش میدهد. دقت این مدل نیز برابر ±(3+T/80) میکرومتر است.
این فیلر گیج برای کاربردهای تعمیراتی، کنترل ابعادی، تنظیم قطعات مکانیکی و کنترل کیفیت قابل استفاده است. انتخاب ضخامت مناسب تیغه، تمیز بودن سطوح و استفاده اصولی از ابزار نقش مهمی در دستیابی به نتیجه مناسب اندازهگیری دارد.
انتخاب فیلر گیج مناسب برای اندازهگیری لقی
پیش از خرید آچار فیلر اینسایز 17-4602، محدوده لقی موردنیاز و شرایط اندازهگیری را بررسی کنید. این مدل برای اندازهگیری فاصلههای 0.02 تا 1.00 میلیمتر طراحی شده است.
