INSIZE | Radius Gauge | مدل 15-4801

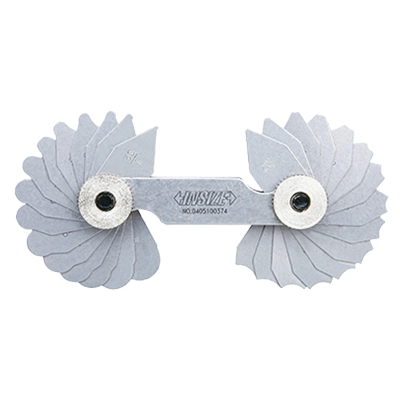

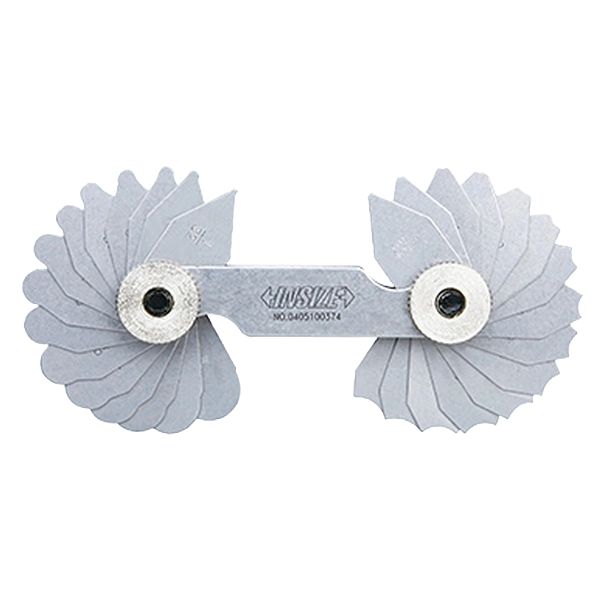

شابلون شعاع سنج اینسایز مدل 15-4801
شابلون شعاع سنج اینسایز مدل 15-4801 یکی از ابزارهای ساده و کاربردی برای بررسی شعاع قوس‌ها، گوشه‌ها و سطوح منحنی در قطعات مختلف است. این مدل از سری Radius Gauge اینسایز بوده و برای کنترل شعاع‌های محدوده 15.5 تا 25 میلی‌متر طراحی شده است.
مدل 15-4801 دارای 15 شعاع مختلف است و امکان مقایسه سریع شعاع قطعه با شعاع استاندارد شابلون را فراهم می‌کند؛ به همین دلیل در کنترل ابعادی، ماشین‌کاری، ساخت قطعات و بازرسی کیفیت کاربرد دارد.
مشخصات کلیدی
- محدوده شعاع: 15.5 تا 25 میلی‌متر
- تعداد شعاع‌ها: 15 شعاع
- نوع ابزار: شابلون شعاع سنج
- سری: Radius Gauges
مشخصات فنی شابلون شعاع سنج اینسایز 15-4801
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
15-4801 |
| نوع ابزار |
شابلون شعاع سنج |
| محدوده اندازه‌گیری شعاع |
15.5 تا 25 میلی‌متر |
| تعداد شعاع‌ها |
15 شعاع |
| نوع سری |
Radius Gauges |
| کاربرد |
کنترل و مقایسه شعاع قوس‌ها و سطوح منحنی |
مطابق اطلاعات رسمی اینسایز، شعاع‌های موجود در مدل 15-4801 شامل 15.5، 16، 16.5، 17، 17.5، 18، 18.5، 19، 19.5، 20، 21، 22، 23، 24 و 25 میلی‌متر هستند.
شعاع‌های موجود در مدل 15-4801
یکی از مهم‌ترین ویژگی‌های این مدل، تنوع شعاع‌های قابل بررسی است. شعاع‌های موجود در شابلون عبارت‌اند از:
وجود این تعداد شعاع در یک ابزار، امکان بررسی طیف مناسبی از قوس‌ها و گوشه‌های قطعات را در محدوده 15.5 تا 25 میلی‌متر فراهم می‌کند.
کاربرد شابلون شعاع سنج اینسایز 15-4801
شابلون شعاع سنج در مواردی استفاده می‌شود که لازم است شعاع یک سطح منحنی یا گوشه قطعه با یک مقدار مشخص مقایسه شود. مدل 15-4801 نیز با توجه به محدوده شعاعی خود می‌تواند برای کنترل قطعات دارای قوس‌های متوسط و بزرگ‌تر از محدوده مدل‌های 4801-16 و 4801-17 استفاده شود.
ماشین‌کاری و تولید
- کنترل شعاع گوشه قطعات ماشین‌کاری‌شده
- بررسی شعاع در عملیات ماشین‌کاری
- کنترل فرم قطعات در فرآیند تولید
کنترل و بازرسی
- بازرسی ابعادی قطعات صنعتی
- کنترل کیفیت قطعات تولیدشده
- تطبیق سریع شعاع قطعه با مقدار موردنظر
بررسی قوس‌ها
- بررسی قوس‌های داخلی
- بررسی قوس‌های خارجی
- کنترل شعاع گوشه‌ها و سطوح منحنی
کنترل سریع شعاع
امکان مقایسه سریع فرم قطعه با شعاع‌های مشخص موجود در شابلون.
تفاوت مدل 15-4801 با سایر مدل‌های سری 4801
سری 4801 اینسایز در سه مدل اصلی ارائه شده است که هرکدام محدوده متفاوتی از شعاع‌ها را پوشش می‌دهند. انتخاب مدل مناسب باید بر اساس محدوده شعاع موردنیاز انجام شود.
| مدل |
محدوده شعاع |
| 4801-17 |
1 تا 7 میلی‌متر |
| 4801-16 |
7.5 تا 15 میلی‌متر |
| 15-4801 |
15.5 تا 25 میلی‌متر |
مدل 15-4801 برای شعاع‌هایی در بازه 15.5 تا 25 میلی‌متر طراحی شده است و زمانی انتخاب می‌شود که محدوده موردنیاز در این بازه قرار داشته باشد.
روش استفاده از شابلون شعاع سنج 15-4801
برای بررسی شعاع یک قطعه، ابتدا باید شعاع تقریبی سطح موردنظر مشخص شود. سپس شابلون مناسب از میان شعاع‌های موجود انتخاب شده و لبه یا سطح اندازه‌گیری آن با قوس قطعه مقایسه می‌شود.
- شعاع تقریبی قوس یا گوشه موردنظر را مشخص کنید.
- شعاع مناسب را از میان مقادیر موجود در مدل 15-4801 انتخاب کنید.
- لبه یا سطح اندازه‌گیری شابلون را با قوس قطعه مقایسه کنید.
- میزان تطابق شعاع شابلون و سطح قطعه را بررسی کنید.
- در صورت تطابق مناسب، مقدار درج‌شده روی شابلون را به‌عنوان شعاع مرجع در نظر بگیرید.
در کاربردهای کنترل کیفیت، بهتر است سطح قطعه و شابلون تمیز باشند تا وجود براده، آلودگی یا ذرات خارجی باعث ایجاد خطا در مقایسه نشود.
ویژگی‌های شابلون شعاع سنج اینسایز 15-4801
پوشش شعاعی گسترده
پوشش محدوده 15.5 تا 25 میلی‌متر برای بررسی شعاع‌های مختلف.
15 شعاع مختلف
امکان مقایسه مستقیم قطعه با 15 شعاع مشخص در یک مدل.
مقایسه سریع
مناسب برای بررسی اولیه و سریع شعاع قوس‌ها و گوشه‌های قطعات.
کاربرد صنعتی
قابل استفاده در ماشین‌کاری، تولید و کنترل کیفیت قطعات.
بررسی فرم و قوس
مناسب برای کنترل شعاع گوشه‌ها، قوس‌های داخلی و خارجی و سطوح منحنی.
بدون محاسبات پیچیده
امکان بررسی اولیه شعاع با مقایسه مستقیم با مقادیر مشخص شابلون.
نکات مهم هنگام انتخاب شابلون شعاع سنج
هنگام انتخاب شابلون شعاع سنج، مهم‌ترین نکته توجه به محدوده شعاع‌هایی است که قرار است بررسی شوند. اگر شعاع موردنظر در بازه 15.5 تا 25 میلی‌متر قرار دارد، مدل 15-4801 می‌تواند محدوده موردنیاز را پوشش دهد.
در صورتی که شعاع موردنظر کمتر از 15.5 میلی‌متر باشد، باید مدل دیگری از سری 4801 انتخاب شود. مدل 4801-16 محدوده 7.5 تا 15 میلی‌متر و مدل 4801-17 محدوده 1 تا 7 میلی‌متر را پوشش می‌دهند.
| محدوده شعاع موردنیاز |
مدل مناسب سری 4801 |
| 1 تا 7 میلی‌متر |
4801-17 |
| 7.5 تا 15 میلی‌متر |
4801-16 |
| 15.5 تا 25 میلی‌متر |
15-4801 |
مزایای شابلون شعاع سنج 15-4801
مدل 15-4801 به دلیل پوشش محدوده 15.5 تا 25 میلی‌متر، برای کاربرانی مناسب است که به بررسی چندین شعاع مختلف در این بازه نیاز دارند.
- پوشش محدوده شعاعی 15.5 تا 25 میلی‌متر
- وجود 15 شعاع مختلف در یک مدل
- امکان مقایسه سریع شعاع قطعات
- مناسب برای کنترل فرم و قوس قطعات
- کاربردی در ماشین‌کاری و کنترل کیفیت
- مناسب برای بررسی شعاع گوشه‌ها و سطوح منحنی
- کاهش نیاز به محاسبات پیچیده برای بررسی اولیه شعاع
قیمت شابلون شعاع سنج اینسایز مدل 15-4801
قیمت شابلون شعاع سنج اینسایز 15-4801 به شرایط تأمین، موجودی و وضعیت بازار تجهیزات اندازه‌گیری بستگی دارد. هنگام بررسی قیمت، بهتر است علاوه بر هزینه خرید، محدوده شعاعی ابزار و تعداد شعاع‌های موجود در آن نیز در نظر گرفته شود.
انتخاب مدل متناسب با محدوده کاری باعث می‌شود ابزار خریداری‌شده بتواند نیازهای اندازه‌گیری موردنظر را پوشش دهد و از خرید چند ابزار با محدوده‌های نامرتبط جلوگیری شود.
خرید شابلون شعاع سنج اینسایز 15-4801
انتخاب مناسب برای کنترل شعاع‌های 15.5 تا 25 میلی‌متر
اگر برای کنترل شعاع قطعات به ابزاری با محدوده 15.5 تا 25 میلی‌متر نیاز دارید، شابلون شعاع سنج اینسایز مدل 15-4801 گزینه‌ای کاربردی برای مقایسه سریع شعاع‌ها محسوب می‌شود.
این مدل 15 شعاع مختلف را در اختیار کاربر قرار می‌دهد و برای فرآیندهای کنترل ابعادی، ماشین‌کاری و بازرسی قطعات قابل استفاده است. پیش از خرید، محدوده شعاع‌های موردنیاز خود را بررسی کنید تا مدل انتخاب‌شده با ابعاد و فرم قطعات مورد اندازه‌گیری مطابقت داشته باشد.
سؤالات متداول درباره شابلون شعاع سنج 15-4801
مدل 15-4801 محدوده شعاعی 15.5 تا 25 میلی‌متر را پوشش می‌دهد.
این مدل دارای 15 شعاع مختلف است که از 15.5 تا 25 میلی‌متر را شامل می‌شود.
شعاع‌های موجود عبارت‌اند از 15.5، 16، 16.5، 17، 17.5، 18، 18.5، 19، 19.5، 20، 21، 22، 23، 24 و 25 میلی‌متر.
این مدل برای کنترل شعاع گوشه قطعات، بررسی قوس‌های داخلی و خارجی، کنترل فرم قطعات، بازرسی ابعادی، ماشین‌کاری و کنترل کیفیت قطعات تولیدشده کاربرد دارد.
مدل 4801-17 برای شعاع‌های 1 تا 7 میلی‌متر، مدل 4801-16 برای شعاع‌های 7.5 تا 15 میلی‌متر و مدل 15-4801 برای شعاع‌های 15.5 تا 25 میلی‌متر طراحی شده است.
برای مقایسه مناسب، بهتر است سطح قطعه و شابلون تمیز باشند تا براده، آلودگی یا ذرات خارجی باعث ایجاد خطا در مقایسه شعاع نشوند.
جمع‌بندی
شابلون شعاع سنج اینسایز مدل 15-4801 ابزاری برای بررسی و مقایسه شعاع قوس‌ها و گوشه‌های قطعات است که محدوده 15.5 تا 25 میلی‌متر را پوشش می‌دهد. این مدل دارای 15 شعاع مختلف شامل مقادیر 15.5 تا 20 میلی‌متر با گام‌های 0.5 میلی‌متری و همچنین شعاع‌های 21، 22، 23، 24 و 25 میلی‌متر است.
با توجه به محدوده شعاعی و تعداد شعاع‌های موجود، مدل 15-4801 برای کنترل فرم و شعاع قطعات در فرآیندهای ماشین‌کاری، تولید، کنترل ابعادی و بازرسی کیفیت کاربرد دارد.
