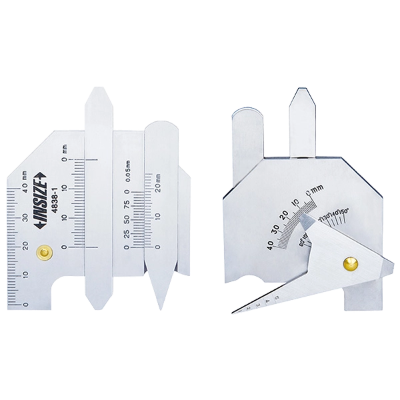

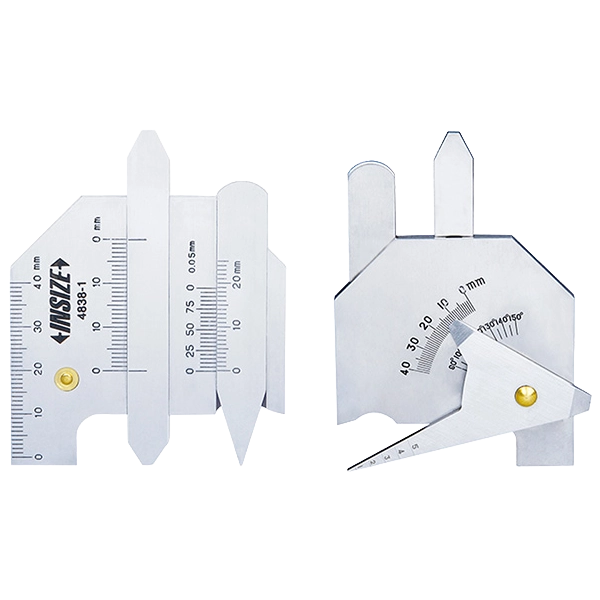

گیج جوشکاری اینسایز مدل 1-4838
گیج جوشکاری اینسایز مدل 1-4838 یک ابزار اندازه‌گیری چندمنظوره برای کنترل ابعاد و مشخصات ظاهری جوش است. این مدل امکان اندازه‌گیری ارتفاع تاج جوش، ارتفاع پایه جوش، عمق آندرکات، گلوگاه جوش، طول جوش، زاویه، گپ و طول را در محدوده‌های مشخص فراهم می‌کند و برای بازرسی جوش و کنترل کیفیت اتصالات جوشی کاربرد دارد.
ابزار اندازه‌گیری چندمنظوره
- مدل: 1-4838
- جنس: فولاد ضدزنگ
- ابعاد: 62×77 میلی‌متر
- برند: INSIZE
معرفی گیج جوشکاری اینسایز مدل 1-4838
گیج جوشکاری INSIZE مدل 1-4838 یک ابزار چندمنظوره برای اندازه‌گیری و کنترل پارامترهای مختلف جوش است. این گیج برای بررسی ارتفاع تاج جوش، ارتفاع پایه جوش، عمق آندرکات، اندازه گلوگاه، طول جوش، زاویه، فاصله یا گپ و طول قطعه طراحی شده است.
مدل 1-4838 با بدنه‌ای از جنس فولاد ضدزنگ و در ابعاد 62×77 میلی‌متر ارائه می‌شود. وجود چند بخش اندازه‌گیری در یک ابزار، امکان بررسی پارامترهای مختلف اتصال جوشی را در فرآیند بازرسی و کنترل کیفیت فراهم می‌کند.
مشخصات فنی گیج جوشکاری INSIZE مدل 1-4838
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
1-4838 |
| نوع ابزار |
گیج جوشکاری چندمنظوره |
| جنس |
فولاد ضدزنگ |
| ابعاد |
62×77 میلی‌متر |
| اندازه‌گیری ارتفاع تاج جوش |
0 تا 10 میلی‌متر |
| دقت ارتفاع تاج جوش |
±0.5 میلی‌متر |
| اندازه‌گیری ارتفاع پایه جوش |
0 تا 14 میلی‌متر |
| دقت ارتفاع پایه جوش |
±0.5 میلی‌متر |
| اندازه‌گیری عمق آندرکات |
0 تا 5 میلی‌متر |
| دقت عمق آندرکات |
±0.05 میلی‌متر |
| اندازه‌گیری گلوگاه جوش |
0 تا 13 میلی‌متر |
| دقت اندازه‌گیری گلوگاه |
±0.5 میلی‌متر |
| اندازه‌گیری طول جوش |
0 تا 40 میلی‌متر |
| دقت طول جوش |
±1 میلی‌متر |
| اندازه‌گیری زاویه |
90 تا 150 درجه |
| دقت زاویه |
±1 درجه |
| اندازه‌گیری گپ |
0.5 تا 5 میلی‌متر |
| دقت گپ |
±0.5 میلی‌متر |
| اندازه‌گیری طول |
0 تا 40 میلی‌متر |
| دقت طول |
±0.5 میلی‌متر |
کاربرد گیج جوشکاری 1-4838
گیج جوشکاری برای بررسی ابعاد و وضعیت جوش پس از اجرای عملیات جوشکاری استفاده می‌شود. مدل 1-4838 به دلیل داشتن چند مقیاس و بخش اندازه‌گیری مختلف، امکان بررسی چند پارامتر مهم جوش را با یک ابزار فراهم می‌کند.
این مدل می‌تواند در بازرسی جوش، کنترل کیفیت قطعات جوشکاری‌شده، تعمیرات صنعتی و بررسی ابعاد اتصالات مورد استفاده قرار گیرد. نوع اندازه‌گیری باید بر اساس بخش مربوط به آن روی گیج و محدوده تعریف‌شده برای همان بخش انتخاب شود.
اندازه‌گیری ارتفاع تاج جوش
مدل 1-4838 امکان اندازه‌گیری ارتفاع تاج جوش را در محدوده 0 تا 10 میلی‌متر دارد. تقسیم‌بندی این بخش 1 میلی‌متر و دقت آن ±0.5 میلی‌متر است.
کنترل ارتفاع تاج جوش یکی از پارامترهای مهم در بررسی شکل ظاهری و ابعاد جوش است و می‌تواند برای مقایسه وضعیت جوش با الزامات فنی مورد استفاده قرار گیرد.
اندازه‌گیری ارتفاع پایه جوش
ارتفاع پایه یا Leg Height در مدل 1-4838 در محدوده 0 تا 14 میلی‌متر اندازه‌گیری می‌شود. تقسیم‌بندی این بخش 1 میلی‌متر و دقت آن ±0.5 میلی‌متر است.
این قابلیت امکان بررسی اندازه پایه جوش را در اتصالات جوشی فراهم می‌کند و می‌تواند در فرآیند کنترل ابعادی جوش مورد استفاده قرار گیرد.
اندازه‌گیری عمق آندرکات
یکی از قابلیت‌های مهم گیج جوشکاری 1-4838، اندازه‌گیری عمق آندرکات است. محدوده این اندازه‌گیری 0 تا 5 میلی‌متر بوده و تقسیم‌بندی آن 0.05 میلی‌متر است. دقت اعلام‌شده برای این بخش نیز ±0.05 میلی‌متر است.
آندرکات به فرورفتگی ایجادشده در مجاورت جوش گفته می‌شود و اندازه‌گیری عمق آن می‌تواند بخشی از فرآیند بازرسی ظاهری و کنترل کیفیت جوش باشد.
اندازه‌گیری گلوگاه جوش
مدل 1-4838 برای اندازه‌گیری گلوگاه جوش یا Throat Size نیز طراحی شده است. محدوده اندازه‌گیری این بخش 0 تا 13 میلی‌متر، تقسیم‌بندی 1 میلی‌متر و دقت آن ±0.5 میلی‌متر است.
وجود این قابلیت باعث می‌شود گیج 1-4838 علاوه بر بررسی ابعاد ظاهری، برای کنترل یکی از پارامترهای هندسی مهم اتصال جوشی نیز مورد استفاده قرار گیرد.
اندازه‌گیری طول جوش و طول قطعه
اندازه‌گیری طول جوش
گیج جوشکاری اینسایز 1-4838 امکان اندازه‌گیری طول جوش را در محدوده 0 تا 40 میلی‌متر دارد. تقسیم‌بندی این بخش 1 میلی‌متر و دقت آن ±1 میلی‌متر است.
اندازه‌گیری طول
این ابزار همچنین دارای مقیاس اندازه‌گیری طول در محدوده 0 تا 40 میلی‌متر با تقسیم‌بندی 1 میلی‌متر و دقت ±0.5 میلی‌متر است. بنابراین در کنار اندازه‌گیری برخی پارامترهای جوش، می‌توان از بخش مربوط به طول برای اندازه‌گیری ابعاد موردنظر نیز استفاده کرد.
اندازه‌گیری زاویه و گپ
اندازه‌گیری زاویه جوش
مدل 1-4838 دارای بخش اندازه‌گیری زاویه در محدوده 90 تا 150 درجه است. تقسیم‌بندی این بخش 5 درجه و دقت اندازه‌گیری زاویه ±1 درجه اعلام شده است.
این قابلیت برای بررسی زاویه‌های مرتبط با هندسه جوش و اتصال، در محدوده تعریف‌شده برای ابزار کاربرد دارد.
اندازه‌گیری گپ یا فاصله بین قطعات
گیج جوشکاری 1-4838 امکان اندازه‌گیری گپ در محدوده 0.5 تا 5 میلی‌متر را دارد. تقسیم‌بندی این بخش 1 میلی‌متر و دقت آن ±0.5 میلی‌متر است.
اندازه‌گیری فاصله بین قطعات پیش از جوشکاری می‌تواند در کنترل وضعیت اتصال و آماده‌سازی قطعات اهمیت داشته باشد.
جنس و ابعاد گیج جوشکاری اینسایز 1-4838
مدل 1-4838 از فولاد ضدزنگ ساخته شده است و ابعاد آن 62×77 میلی‌متر اعلام شده است. استفاده از فولاد ضدزنگ برای این ابزار اندازه‌گیری، آن را برای استفاده در محیط‌های مرتبط با بازرسی و کنترل جوش مناسب می‌کند.
برای حفظ عملکرد ابزار، نگهداری صحیح و جلوگیری از آسیب به لبه‌ها و سطوح اندازه‌گیری اهمیت دارد.
ویژگی‌های گیج جوشکاری INSIZE مدل 1-4838
چندمنظوره
امکان اندازه‌گیری چند پارامتر مختلف جوش با یک ابزار.
ارتفاع تاج و پایه
اندازه‌گیری ارتفاع تاج تا 10 و ارتفاع پایه تا 14 میلی‌متر.
کنترل آندرکات
اندازه‌گیری عمق آندرکات در محدوده 0 تا 5 میلی‌متر.
کنترل طول
اندازه‌گیری طول جوش و طول در محدوده‌های تعریف‌شده.
اندازه‌گیری زاویه
اندازه‌گیری زاویه از 90 تا 150 درجه با دقت ±1 درجه.
اندازه‌گیری گپ
کنترل فاصله بین قطعات در محدوده 0.5 تا 5 میلی‌متر.
مزایای گیج جوشکاری INSIZE مدل 1-4838
- چندمنظوره بودن ابزار برای اندازه‌گیری پارامترهای مختلف جوش
- اندازه‌گیری ارتفاع تاج جوش تا 10 میلی‌متر
- اندازه‌گیری ارتفاع پایه جوش تا 14 میلی‌متر
- اندازه‌گیری عمق آندرکات تا 5 میلی‌متر
- اندازه‌گیری گلوگاه جوش تا 13 میلی‌متر
- اندازه‌گیری طول جوش تا 40 میلی‌متر
- اندازه‌گیری زاویه از 90 تا 150 درجه
- اندازه‌گیری گپ از 0.5 تا 5 میلی‌متر
- ساختار فولاد ضدزنگ
- ابعاد 62×77 میلی‌متر
- مناسب برای کنترل ابعادی و بازرسی جوش
تفاوت مدل 1-4838 با 4838-2
سری 4838 شامل مدل‌های 1-4838 و 4838-2 است که از نظر محدوده برخی اندازه‌گیری‌ها با یکدیگر تفاوت دارند. مدل 4838-2 برای ارتفاع تاج و پایه جوش تا 15 میلی‌متر، طول جوش تا 60 میلی‌متر، زاویه 80 تا 160 درجه، گپ 1 تا 6 میلی‌متر و طول تا 50 میلی‌متر طراحی شده است.
| پارامتر |
1-4838 |
4838-2 |
| ارتفاع تاج جوش |
0 تا 10 میلی‌متر |
تا 15 میلی‌متر |
| ارتفاع پایه جوش |
0 تا 14 میلی‌متر |
تا 15 میلی‌متر |
| طول جوش |
0 تا 40 میلی‌متر |
تا 60 میلی‌متر |
| زاویه |
90 تا 150 درجه |
80 تا 160 درجه |
| گپ |
0.5 تا 5 میلی‌متر |
1 تا 6 میلی‌متر |
| طول |
0 تا 40 میلی‌متر |
تا 50 میلی‌متر |
بنابراین انتخاب بین این دو مدل باید بر اساس محدوده ابعادی موردنیاز در فرآیند بازرسی جوش انجام شود. اگر محدوده‌های بزرگ‌تری برای برخی پارامترها موردنیاز باشد، مدل 4838-2 از همین خانواده دارای محدوده‌های متفاوت و گسترده‌تری است.
نکات مهم هنگام استفاده از گیج جوشکاری
- سطح مورد اندازه‌گیری را تا حد امکان تمیز نگه دارید و آلودگی، سرباره یا براده را از محل اندازه‌گیری پاک کنید.
- از اعمال فشار غیرضروری به گیج خودداری کنید.
- برای هر پارامتر، بخش مناسب گیج را انتخاب کنید.
- به محدوده، تقسیم‌بندی و دقت اختصاص‌یافته به هر بخش توجه کنید.
- در اندازه‌گیری عمق آندرکات، بخش دارای تقسیم‌بندی 0.05 میلی‌متر را مورد استفاده قرار دهید.
- پس از استفاده، از لبه‌ها و سطوح اندازه‌گیری در برابر آسیب و شرایط نامناسب نگهداری محافظت کنید.
قیمت گیج جوشکاری اینسایز مدل 1-4838
قیمت گیج جوشکاری اینسایز مدل 1-4838 می‌تواند تحت تأثیر شرایط تأمین، موجودی و نوسانات بازار تجهیزات اندازه‌گیری قرار گیرد. هنگام بررسی قیمت، بهتر است تنها هزینه خرید ملاک قرار نگیرد و قابلیت‌های اندازه‌گیری، محدوده‌های کاری، دقت و جنس ابزار نیز در نظر گرفته شود.
انتخاب یک گیج چندمنظوره متناسب با نیاز واقعی بازرسی جوش می‌تواند از خرید چند ابزار با کاربردهای مشابه جلوگیری کرده و فرآیند کنترل ابعادی را ساده‌تر کند.
خرید گیج جوشکاری INSIZE مدل 1-4838
اگر برای بازرسی و کنترل ابعاد جوش به ابزاری چندمنظوره نیاز دارید، گیج جوشکاری INSIZE مدل 1-4838 می‌تواند گزینه‌ای مناسب برای اندازه‌گیری پارامترهای مختلف جوش در محدوده‌های تعریف‌شده باشد. این مدل قابلیت اندازه‌گیری ارتفاع تاج و پایه جوش، عمق آندرکات، گلوگاه، طول جوش، زاویه و گپ را در اختیار کاربر قرار می‌دهد.
پیش از خرید، بهتر است محدوده اندازه‌گیری موردنیاز خود را با مشخصات مدل 1-4838 مقایسه کنید. اگر محدوده‌های بزرگ‌تری برای برخی پارامترها موردنیاز باشد، مدل 4838-2 از همین خانواده دارای محدوده‌های متفاوت و گسترده‌تری است.
انتخاب بر اساس محدوده اندازه‌گیری
هنگام خرید، ابتدا پارامترهای موردنیاز برای بازرسی جوش، محدوده اندازه‌گیری و دقت هر بخش را بررسی کنید تا مدل انتخاب‌شده با شرایط کاری شما مطابقت داشته باشد.
سؤالات متداول درباره گیج جوشکاری 1-4838
این مدل برای اندازه‌گیری ارتفاع تاج جوش، ارتفاع پایه جوش، عمق آندرکات، گلوگاه جوش، طول جوش، زاویه، گپ و طول طراحی شده است.
ارتفاع تاج جوش در مدل 1-4838 در محدوده 0 تا 10 میلی‌متر و با دقت ±0.5 میلی‌متر اندازه‌گیری می‌شود.
محدوده اندازه‌گیری عمق آندرکات 0 تا 5 میلی‌متر، تقسیم‌بندی آن 0.05 میلی‌متر و دقت اعلام‌شده برای این بخش ±0.05 میلی‌متر است.
مدل 1-4838 زاویه را در محدوده 90 تا 150 درجه اندازه‌گیری می‌کند. تقسیم‌بندی این بخش 5 درجه و دقت آن ±1 درجه است.
مدل 1-4838 از فولاد ضدزنگ ساخته شده و ابعاد آن 62×77 میلی‌متر است.
مدل 4838-2 در برخی پارامترها محدوده‌های گسترده‌تری دارد؛ از جمله ارتفاع تاج و پایه تا 15 میلی‌متر، طول جوش تا 60 میلی‌متر، زاویه 80 تا 160 درجه، گپ 1 تا 6 میلی‌متر و طول تا 50 میلی‌متر.
جمع‌بندی
گیج جوشکاری اینسایز مدل 1-4838 یک ابزار چندمنظوره برای کنترل و اندازه‌گیری پارامترهای مختلف جوش است. این مدل امکان اندازه‌گیری ارتفاع تاج جوش، ارتفاع پایه، عمق آندرکات، گلوگاه، طول جوش، زاویه، گپ و طول را فراهم می‌کند.
مدل 1-4838 از فولاد ضدزنگ ساخته شده و ابعاد آن 62×77 میلی‌متر است. محدوده‌های اندازه‌گیری متنوع و دقت‌های مشخص برای هر بخش، این ابزار را برای بازرسی جوش و کنترل کیفیت اتصالات جوشی کاربردی می‌کند.
