INSIZE 1-4839 | گیج جوشکاری لوله
گیج جوشکاری لوله اینسایز مدل 1-4839

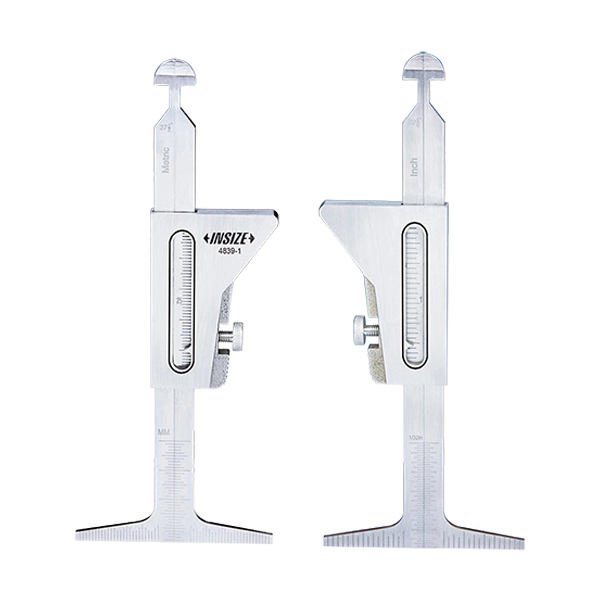

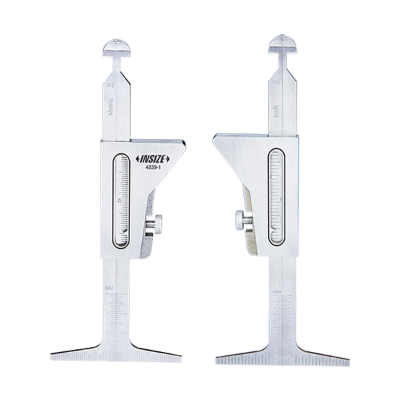

گیج جوشکاری لوله اینسایز مدل 1-4839 یک ابزار چندمنظوره برای کنترل ابعاد و وضعیت اتصالات و جوشکاری لوله است. این مدل امکان بررسی ضخامت دیواره، ناهم‌راستایی داخلی، فاصله فیت‌آپ، ارتفاع تاج جوش، ابعاد جوش گوشه، فاصله خطوط نشانه جوش سوکتی و زاویه پخ را فراهم می‌کند.
0–35 mm ناهم‌راستایی داخلی
مشخصات فنی گیج جوشکاری لوله اینسایز مدل 1-4839
مدل 1-4839 برای کنترل چندین پارامتر مربوط به آماده‌سازی، فیت‌آپ و بازرسی جوش لوله طراحی شده است. مشخصات فنی این ابزار در جدول زیر ارائه شده است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
1-4839 |
| نوع ابزار |
گیج جوشکاری لوله |
| زاویه پخ در آماده‌سازی انتهای لوله |
37.5 درجه |
| دقت اندازه‌گیری زاویه |
±1 درجه |
| محدوده ضخامت دیواره لوله |
0 تا 45 میلی‌متر |
| دقت ضخامت دیواره |
±0.5 میلی‌متر |
| تقسیم‌بندی ضخامت دیواره |
1 میلی‌متر |
| محدوده ناهم‌راستایی داخلی |
0 تا 35 میلی‌متر |
| دقت ناهم‌راستایی داخلی |
±0.5 میلی‌متر |
| تقسیم‌بندی ناهم‌راستایی |
1 میلی‌متر |
| فاصله فیت‌آپ |
1.6 و 2.4 میلی‌متر |
| دقت فیت‌آپ |
±0.1 میلی‌متر |
| محدوده ارتفاع تاج جوش |
0 تا 35 میلی‌متر |
| دقت ارتفاع تاج جوش |
±0.5 میلی‌متر |
| فاصله بین دو خط نشانه جوش سوکتی |
0 تا 60 میلی‌متر |
| طول جوش گوشه |
0 تا 30 میلی‌متر |
| ارتفاع جوش گوشه |
0 تا 35 میلی‌متر |
| جنس |
فولاد ضدزنگ |
برای اغلب اندازه‌گیری‌های خطی این مدل، تقسیم‌بندی 1 میلی‌متر و دقت ±0.5 میلی‌متر اعلام شده است. دقت اندازه‌گیری فاصله فیت‌آپ نیز ±0.1 میلی‌متر است.
کاربرد گیج جوشکاری لوله 1-4839
در آماده‌سازی و اتصال لوله‌ها، کنترل وضعیت قطعات پیش از جوشکاری و بررسی ابعاد جوش پس از اجرا اهمیت زیادی دارد. گیج 1-4839 چندین مقیاس و بخش اندازه‌گیری را در یک ابزار جمع کرده و برای کنترل پارامترهای مختلف اتصال لوله قابل استفاده است.
این مدل برای اندازه‌گیری ضخامت دیواره لوله تا 45 میلی‌متر، ناهم‌راستایی داخلی تا 35 میلی‌متر، ارتفاع تاج جوش تا 35 میلی‌متر، طول جوش گوشه تا 30 میلی‌متر و ارتفاع جوش گوشه تا 35 میلی‌متر طراحی شده است. همچنین امکان بررسی فاصله بین دو خط نشانه جوش سوکتی تا 60 میلی‌متر را دارد.
اندازه‌گیری ضخامت دیواره لوله
یکی از قابلیت‌های اصلی مدل 1-4839، اندازه‌گیری ضخامت دیواره لوله در محدوده 0 تا 45 میلی‌متر است. این بخش دارای تقسیم‌بندی 1 میلی‌متر بوده و دقت اعلام‌شده برای آن ±0.5 میلی‌متر است.
کنترل ضخامت دیواره می‌تواند در زمان بازرسی قطعات و بررسی شرایط آماده‌سازی لوله اهمیت داشته باشد. انتخاب نقطه مناسب برای اندازه‌گیری و قرارگیری صحیح گیج روی سطح، برای دستیابی به نتیجه قابل اعتماد ضروری است.
0 تا 45 میلی‌متر
دقت ±0.5 میلی‌متر و تقسیم‌بندی 1 میلی‌متر
بررسی ناهم‌راستایی داخلی لوله
ناهم‌راستایی داخلی یکی از پارامترهای مهم هنگام قرار دادن دو لوله در کنار یکدیگر برای جوشکاری است. گیج 1-4839 امکان اندازه‌گیری Internal Misalignment را در محدوده 0 تا 35 میلی‌متر با دقت ±0.5 میلی‌متر فراهم می‌کند.
این قابلیت به اپراتور یا بازرس کمک می‌کند میزان اختلاف موقعیت داخلی دو قطعه را قبل یا در فرآیند کنترل اتصال بررسی کند.
کنترل فاصله فیت‌آپ با گیج 1-4839
فاصله فیت‌آپ یکی دیگر از پارامترهای قابل بررسی توسط این مدل است. گیج 1-4839 برای فیت‌آپ دارای نقاط اندازه‌گیری 1.6 و 2.4 میلی‌متر بوده و دقت اعلام‌شده آن ±0.1 میلی‌متر است.
دقت فیت‌آپ: ±0.1 میلی‌متر
کنترل این فاصله پیش از جوشکاری می‌تواند در بررسی وضعیت آماده‌سازی اتصال و اطمینان از قرارگیری مناسب قطعات مورد استفاده قرار گیرد.
اندازه‌گیری ارتفاع تاج جوش
ارتفاع تاج یا Crown Height نیز توسط گیج 1-4839 قابل اندازه‌گیری است. محدوده این بخش از 0 تا 35 میلی‌متر بوده و تقسیم‌بندی آن 1 میلی‌متر با دقت ±0.5 میلی‌متر است.
اندازه‌گیری ارتفاع تاج جوش یکی از پارامترهایی است که در کنترل ابعاد ظاهری و هندسی جوش می‌تواند مورد استفاده قرار گیرد.
اندازه‌گیری زاویه پخ 37.5 درجه
مدل 1-4839 برای بررسی زاویه پخ در آماده‌سازی انتهای لوله، مقدار 37.5 درجه را در نظر گرفته است. دقت اعلام‌شده برای این اندازه‌گیری ±1 درجه است.
دقت اندازه‌گیری زاویه
±1 درجه
کنترل زاویه پخ پیش از جوشکاری می‌تواند برای بررسی آماده‌سازی انتهای لوله و تطبیق آن با مقدار موردنظر فرآیند استفاده شود.
اندازه‌گیری جوش گوشه و جوش سوکتی
گیج 1-4839 برای بررسی برخی ابعاد جوش گوشه نیز طراحی شده است. محدوده اندازه‌گیری طول جوش گوشه 0 تا 30 میلی‌متر و محدوده ارتفاع آن 0 تا 35 میلی‌متر است. دقت اعلام‌شده برای هر دو اندازه‌گیری ±0.5 میلی‌متر و تقسیم‌بندی آنها 1 میلی‌متر است.
| پارامتر |
محدوده |
دقت |
تقسیم‌بندی |
| طول جوش گوشه |
0 تا 30 میلی‌متر |
±0.5 میلی‌متر |
1 میلی‌متر |
| ارتفاع جوش گوشه |
0 تا 35 میلی‌متر |
±0.5 میلی‌متر |
1 میلی‌متر |
| فاصله بین دو خط نشانه جوش سوکتی |
0 تا 60 میلی‌متر |
±0.5 میلی‌متر |
1 میلی‌متر |
همچنین فاصله بین دو خط نشانه جوش سوکتی در محدوده 0 تا 60 میلی‌متر با دقت ±0.5 میلی‌متر و تقسیم‌بندی 1 میلی‌متر قابل اندازه‌گیری است.
جنس و ساختار گیج جوشکاری اینسایز
فولاد ضدزنگ
طبق مشخصات ارائه‌شده، گیج جوشکاری لوله مدل 1-4839 از فولاد ضدزنگ ساخته شده است.
ساختار چندمنظوره
بخش‌های مختلف اندازه‌گیری در یک گیج واحد قرار گرفته‌اند تا کاربر بتواند چند پارامتر مربوط به آماده‌سازی لوله و جوشکاری را با یک ابزار بررسی کند.
این ساختار چندمنظوره باعث می‌شود برای بازرسی‌های میدانی و کنترل ابعاد اتصال، نیاز به استفاده هم‌زمان از چند ابزار اندازه‌گیری مختلف کاهش پیدا کند.
مزایای گیج جوشکاری لوله INSIZE مدل 1-4839
طراحی چندمنظوره
برای اندازه‌گیری پارامترهای مختلف مربوط به آماده‌سازی و کنترل جوشکاری.
ضخامت دیواره تا 45 میلی‌متر
با تقسیم‌بندی 1 میلی‌متر و دقت اعلام‌شده ±0.5 میلی‌متر.
ناهم‌راستایی تا 35 میلی‌متر
برای بررسی Internal Misalignment با دقت ±0.5 میلی‌متر.
ارتفاع تاج جوش تا 35 میلی‌متر
برای کنترل ارتفاع Crown Height با دقت ±0.5 میلی‌متر.
کنترل جوش گوشه
اندازه‌گیری طول تا 30 میلی‌متر و ارتفاع تا 35 میلی‌متر.
کنترل زاویه پخ
بررسی زاویه پخ 37.5 درجه با دقت اندازه‌گیری ±1 درجه.
نحوه استفاده صحیح از گیج جوشکاری 1-4839
برای دستیابی به نتیجه مناسب، ابتدا سطح و محل اندازه‌گیری باید تا حد امکان عاری از آلودگی، براده و مواد اضافی باشد. سپس بخش متناسب با نوع اندازه‌گیری روی محل موردنظر قرار می‌گیرد.
- سطح و محل اندازه‌گیری را از آلودگی، براده و مواد اضافی پاک کنید.
- پارامتر موردنظر مانند ضخامت، ناهم‌راستایی، فیت‌آپ یا ارتفاع جوش را مشخص کنید.
- بخش متناسب با نوع اندازه‌گیری را روی محل موردنظر قرار دهید.
- مقدار خوانده‌شده را از مقیاس مربوط به همان پارامتر بررسی کنید.
- برای اندازه‌گیری زاویه، بخش مخصوص زاویه پخ را به‌درستی روی محل آماده‌سازی قرار دهید.
- از اعمال فشار بیش از حد یا استفاده از گیج به‌عنوان ابزار مکانیکی خودداری کنید.
گیج برای اندازه‌گیری طراحی شده است و اعمال نیروی نامناسب یا استفاده مکانیکی از آن می‌تواند بر وضعیت ابزار و نتیجه اندازه‌گیری اثر بگذارد.
نکات مهم هنگام خرید گیج جوشکاری لوله
هنگام انتخاب گیج جوشکاری باید ابتدا پارامترهایی که در فرآیند بازرسی مورد نیاز هستند مشخص شوند. مدل 1-4839 به دلیل برخورداری از چندین قابلیت اندازه‌گیری، برای کاربرانی مناسب است که به بررسی هم‌زمان پارامترهای مختلف جوش و آماده‌سازی لوله نیاز دارند.
- پارامترهای موردنیاز در فرآیند بازرسی را مشخص کنید.
- محدوده اندازه‌گیری هر بخش را با نیاز پروژه تطبیق دهید.
- دقت موردنیاز برای هر اندازه‌گیری را بررسی کنید.
- برای ضخامت دیواره، محدوده 0 تا 45 میلی‌متر را در نظر بگیرید.
- برای ناهم‌راستایی داخلی و ارتفاع تاج جوش، محدوده تا 35 میلی‌متر را بررسی کنید.
- فاصله فیت‌آپ موردنیاز را با نقاط 1.6 و 2.4 میلی‌متر ابزار تطبیق دهید.
قیمت گیج جوشکاری لوله اینسایز مدل 1-4839
قیمت گیج جوشکاری لوله اینسایز مدل 1-4839 به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری بستگی دارد. هنگام بررسی قیمت، بهتر است قابلیت‌های اندازه‌گیری محصول نیز در نظر گرفته شود؛ زیرا این مدل چندین پارامتر مانند ضخامت دیواره، ناهم‌راستایی، فیت‌آپ، تاج جوش، ابعاد جوش گوشه و زاویه پخ را در یک ابزار پوشش می‌دهد.
مقایسه قیمت در کنار بررسی محدوده‌ها و دقت‌های موردنیاز پروژه، به انتخاب ابزار متناسب با فرآیند بازرسی کمک می‌کند.
خرید گیج جوشکاری لوله اینسایز 1-4839
انتخاب گیج چندمنظوره برای بازرسی جوش لوله
اگر به ابزاری برای کنترل چندین پارامتر مرتبط با جوشکاری و آماده‌سازی لوله نیاز دارید، گیج جوشکاری لوله INSIZE مدل 1-4839 می‌تواند گزینه‌ای کاربردی باشد.
این مدل برای اندازه‌گیری ضخامت دیواره، ناهم‌راستایی داخلی، فاصله فیت‌آپ، ارتفاع تاج جوش، طول و ارتفاع جوش گوشه و برخی پارامترهای جوش سوکتی طراحی شده است.
پیش از خرید، محدوده هر بخش اندازه‌گیری و دقت موردنیاز فرآیند بازرسی خود را بررسی کنید تا مدل انتخاب‌شده با الزامات کاری مطابقت داشته باشد.
سوالات متداول درباره گیج جوشکاری لوله 1-4839
گیج جوشکاری لوله اینسایز 1-4839 چه کاربردی دارد؟
این گیج برای کنترل پارامترهای مختلف آماده‌سازی و جوشکاری لوله، از جمله ضخامت دیواره، ناهم‌راستایی داخلی، فاصله فیت‌آپ، ارتفاع تاج جوش، ابعاد جوش گوشه، فاصله خطوط نشانه جوش سوکتی و زاویه پخ استفاده می‌شود.
محدوده اندازه‌گیری ضخامت دیواره در مدل 1-4839 چقدر است؟
محدوده اندازه‌گیری ضخامت دیواره لوله در این مدل 0 تا 45 میلی‌متر است و دقت اعلام‌شده آن ±0.5 میلی‌متر با تقسیم‌بندی 1 میلی‌متر است.
گیج 1-4839 ناهم‌راستایی داخلی را تا چه مقداری اندازه‌گیری می‌کند؟
محدوده اندازه‌گیری ناهم‌راستایی داخلی 0 تا 35 میلی‌متر است و دقت اعلام‌شده برای آن ±0.5 میلی‌متر است.
فاصله فیت‌آپ در این گیج چگونه بررسی می‌شود؟
مدل 1-4839 برای بررسی فاصله فیت‌آپ دارای نقاط اندازه‌گیری 1.6 و 2.4 میلی‌متر است و دقت اعلام‌شده این بخش ±0.1 میلی‌متر است.
زاویه پخ قابل بررسی با گیج 1-4839 چقدر است؟
این مدل برای بررسی زاویه پخ در آماده‌سازی انتهای لوله، مقدار 37.5 درجه را در نظر گرفته و دقت اندازه‌گیری زاویه آن ±1 درجه اعلام شده است.
جنس گیج جوشکاری لوله اینسایز 1-4839 چیست؟
گیج جوشکاری لوله مدل 1-4839 از فولاد ضدزنگ ساخته شده است.
آیا گیج 1-4839 برای اندازه‌گیری جوش گوشه نیز کاربرد دارد؟
بله. این مدل برای اندازه‌گیری طول جوش گوشه در محدوده 0 تا 30 میلی‌متر و ارتفاع جوش گوشه در محدوده 0 تا 35 میلی‌متر طراحی شده است.
جمع‌بندی
گیج جوشکاری لوله اینسایز مدل 1-4839 یک ابزار چندمنظوره برای اندازه‌گیری و کنترل پارامترهای مختلف مربوط به آماده‌سازی لوله و جوشکاری است. این مدل امکان اندازه‌گیری ضخامت دیواره تا 45 میلی‌متر، ناهم‌راستایی داخلی تا 35 میلی‌متر، ارتفاع تاج جوش تا 35 میلی‌متر و فاصله خطوط نشانه جوش سوکتی تا 60 میلی‌متر را فراهم می‌کند.
همچنین این گیج برای بررسی زاویه پخ 37.5 درجه، فاصله فیت‌آپ 1.6 و 2.4 میلی‌متر، طول جوش گوشه تا 30 میلی‌متر و ارتفاع جوش گوشه تا 35 میلی‌متر طراحی شده است. جنس فولاد ضدزنگ و قابلیت انجام چند اندازه‌گیری با یک ابزار، از ویژگی‌های مهم این مدل محسوب می‌شود.
