INSIZE 4903-150A

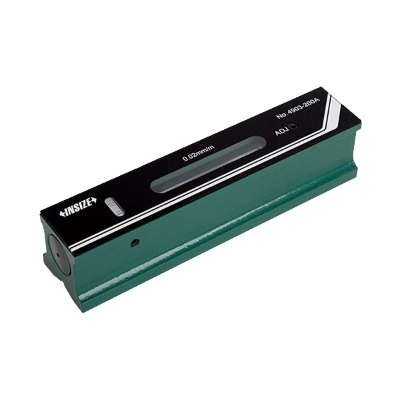

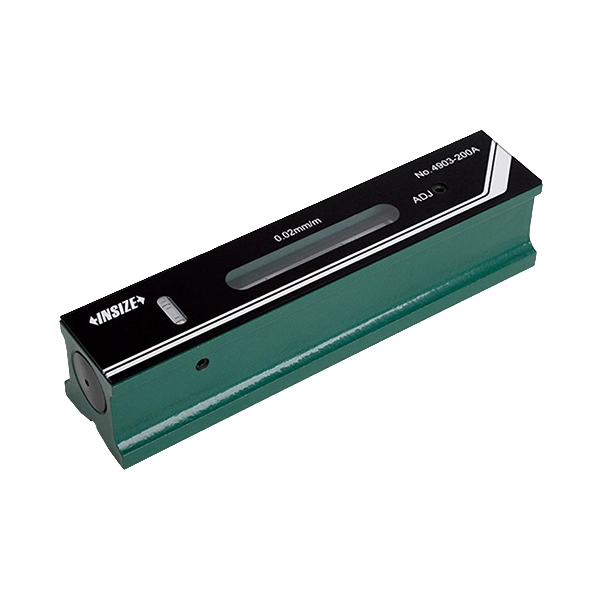

تراز صنعتی تخت اینسایز مدل 4903-150A
تراز صنعتی تخت اینسایز مدل 4903-150A از ابزارهای دقیق برای بررسی میزان تراز و شیب سطوح در کاربردهای صنعتی و ماشین‌کاری است. این مدل از سری Block Level شرکت INSIZE با طول 150 میلی‌متر و حساسیت 0.02 میلی‌متر بر متر طراحی شده و حساسیت آن معادل 0.001 درجه است. شیار V شکل زیرین و تراز عرضی نیز امکان استفاده از این ابزار را برای بررسی سطوح و شفت‌ها فراهم می‌کند.
150 میلی‌متر طول
0.02 mm/m حساسیت
0.001° معادل زاویه‌ای
V شیار زیرین
مشخصات فنی تراز صنعتی تخت INSIZE مدل 4903-150A
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
4903-150A |
| نوع |
تراز صنعتی تخت / Block Level |
| طول |
150 میلی‌متر |
| حساسیت |
0.02 میلی‌متر بر متر |
| معادل زاویه‌ای حساسیت |
0.001 درجه |
| شیار زیرین |
V شکل |
| تراز عرضی |
دارد |
مدل‌های 4903-200A و 4903-300A نیز در سری 4903 با همین حساسیت و به‌ترتیب طول‌های 200 و 300 میلی‌متر عرضه می‌شوند.
حساسیت 0.02 میلی‌متر بر متر در تراز 4903-150A
مهم‌ترین مشخصه فنی تراز صنعتی 4903-150A، حساسیت 0.02 میلی‌متر بر متر است. این مقدار توانایی ابزار در تشخیص تغییرات بسیار جزئی شیب سطح را نشان می‌دهد و برای کاربردهایی که کنترل وضعیت افقی یا شیب سطح اهمیت دارد، ویژگی مهمی محسوب می‌شود.
حساسیت این مدل برابر با 0.02mm/m و معادل 0.001 درجه اعلام شده است. بنابراین 4903-150A برای اندازه‌گیری و کنترل دقیق وضعیت سطوح صنعتی و قطعات در فرآیندهای ماشین‌کاری مناسب است.
ساختار تراز صنعتی تخت اینسایز 4903-150A
ترازهای سری 4903 با ساختار Block Level طراحی شده‌اند. در قسمت زیرین این ابزار شیار V شکل قرار دارد که برای قرارگیری روی شفت‌ها در نظر گرفته شده است. طبق اطلاعات کاتالوگ INSIZE، شیار V شکل سری 4903 برای شفت‌هایی با قطر 15 تا 68 میلی‌متر طراحی شده است.
وجود تراز عرضی نیز یکی دیگر از ویژگی‌های ساختاری این سری است و امکان بررسی وضعیت سطح در جهت عرضی را فراهم می‌کند. ترکیب ساختار تخت، شیار V شکل و تراز عرضی باعث می‌شود ابزار برای کنترل سطوح و قطعات استوانه‌ای کاربرد داشته باشد.
کاربرد تراز صنعتی تخت 4903-150A
تراز صنعتی برای بررسی وضعیت سطوحی استفاده می‌شود که میزان شیب یا انحراف آن‌ها باید با دقت بالایی کنترل شود. مدل 4903-150A با طول 150 میلی‌متر و حساسیت 0.02 میلی‌متر بر متر می‌تواند در فرآیندهای مختلف اندازه‌گیری صنعتی و ماشین‌کاری مورد استفاده قرار گیرد.
کنترل سطوح
بررسی تراز بودن سطوح صنعتی و کنترل شیب سطوح ماشین‌کاری‌شده.
تجهیزات صنعتی
بررسی وضعیت میز، سطوح تجهیزات و وضعیت نصب تجهیزات صنعتی.
بررسی شفت
استفاده از شیار V شکل برای بررسی وضعیت شفت‌ها و قطعات استوانه‌ای.
کنترل ماشین‌آلات
مناسب برای عملیات تنظیم، کنترل تجهیزات دقیق و فرآیندهای اندازه‌گیری ماشین‌آلات.
تراز کردن شفت با شیار V شکل
یکی از تفاوت‌های مهم تراز صنعتی 4903 با ترازهای عمومی، وجود شیار V شکل در قسمت زیرین آن است. این شیار امکان قرارگیری ابزار روی سطوح استوانه‌ای و شفت‌ها را فراهم می‌کند.
طبق کاتالوگ INSIZE، شیار V شکل سری 4903 برای شفت‌هایی با قطر 15 تا 68 میلی‌متر در نظر گرفته شده است. این ویژگی می‌تواند در کنترل وضعیت شفت‌ها و قطعات استوانه‌ای در محیط‌های صنعتی و ماشین‌کاری کاربرد داشته باشد.
اهمیت طول 150 میلی‌متری تراز 4903-150A
مدل 4903-150A دارای طول 150 میلی‌متر است. در انتخاب تراز صنعتی، طول ابزار باید با ابعاد سطح یا محل مورد بررسی متناسب باشد.
سری 4903 در سه طول 150، 200 و 300 میلی‌متر با حساسیت یکسان 0.02 میلی‌متر بر متر عرضه می‌شود. بنابراین انتخاب مدل 150 میلی‌متری بیشتر به فضای کاری و طول سطح مورد اندازه‌گیری بستگی دارد.
تفاوت 4903-150A با مدل 4903-C150
در سری 4903، مدل 4903-150A و 4903-C150 هر دو طول 150 میلی‌متر دارند، اما حساسیت آن‌ها متفاوت است.
| مدل |
طول |
حساسیت |
معادل زاویه‌ای |
| 4903-150A |
150 میلی‌متر |
0.02 میلی‌متر بر متر |
0.001 درجه |
| 4903-C150 |
150 میلی‌متر |
0.05 میلی‌متر بر متر |
0.0029 درجه |
بنابراین در شرایطی که حساسیت بالاتر مورد نیاز باشد، مدل 4903-150A گزینه دقیق‌تری در این سری محسوب می‌شود.
تفاوت تراز صنعتی تخت با ترازهای عمومی
ترازهای عمومی بیشتر برای کنترل‌های معمول افقی و عمودی در فعالیت‌های ساختمانی و عمومی استفاده می‌شوند، در حالی که ترازهای صنعتی برای اندازه‌گیری دقیق‌تر وضعیت سطوح و قطعات طراحی شده‌اند.
مدل 4903-150A با حساسیت 0.02 میلی‌متر بر متر و شیار V شکل، برای کاربردهایی مناسب است که علاوه بر بررسی سطح، امکان قرارگیری ابزار روی قطعات استوانه‌ای نیز اهمیت دارد. این مشخصات آن را از ترازهای عمومی با کاربردهای ساختمانی متمایز می‌کند.
نحوه استفاده صحیح از تراز صنعتی 4903-150A
- سطح زیر تراز و محل اندازه‌گیری را از براده، گردوغبار و ذرات خارجی پاک کنید.
- تراز را به‌آرامی روی سطح مورد بررسی قرار دهید و از ضربه یا فشار نامناسب جلوگیری کنید.
- برای بررسی شفت، شیار V شکل را به‌درستی روی قطعه قرار دهید.
- پس از ثابت شدن ابزار، وضعیت حباب را برای خواندن نتیجه بررسی کنید.
تمیز بودن سطح تماس اهمیت زیادی دارد؛ زیرا وجود ذرات کوچک میان سطح و تراز می‌تواند روی نتیجه اندازه‌گیری تأثیر بگذارد.
نکات مهم در نگهداری تراز صنعتی
- سطح اندازه‌گیری را تمیز نگه دارید.
- از وارد شدن ضربه به بدنه و سطوح کاری جلوگیری کنید.
- ابزار را پس از استفاده در شرایط مناسب نگهداری کنید.
- از آسیب یا خوردگی سطح اندازه‌گیری جلوگیری کنید.
- هنگام جابه‌جایی از بسته‌بندی مناسب برای جلوگیری از ضربه استفاده کنید.
مزایای تراز صنعتی تخت اینسایز مدل 4903-150A
طول 150 میلی‌متر
طول مناسب برای کاربردهای مشخص اندازه‌گیری سطوح صنعتی.
حساسیت بالا
حساسیت 0.02 میلی‌متر بر متر، معادل 0.001 درجه.
شیار V شکل
مناسب برای بررسی شفت‌های با قطر 15 تا 68 میلی‌متر طبق اطلاعات کاتالوگ.
تراز عرضی
امکان بررسی وضعیت سطح در جهت عرضی.
کاربرد صنعتی
مناسب برای کاربردهای صنعتی، ماشین‌کاری و اندازه‌گیری دقیق.
کنترل دقیق سطح
برای کنترل وضعیت و شیب سطوح با حساسیت بالا.
نکات مهم هنگام خرید تراز صنعتی 4903-150A
پیش از خرید تراز صنعتی باید حساسیت مورد نیاز، طول ابزار و نوع سطحی که قرار است اندازه‌گیری شود بررسی شود. مدل 4903-150A با حساسیت 0.02 میلی‌متر بر متر برای کاربردهایی مناسب است که تشخیص شیب‌های بسیار کم اهمیت دارد.
همچنین وجود شیار V شکل باید در صورت نیاز به اندازه‌گیری روی شفت‌ها مورد توجه قرار گیرد. اگر طول بیشتری برای سطح اندازه‌گیری مورد نیاز باشد، سری 4903 مدل‌های 200 و 300 میلی‌متری را نیز با همین حساسیت ارائه می‌کند.
قیمت تراز صنعتی تخت اینسایز مدل 4903-150A
قیمت تراز صنعتی تخت اینسایز مدل 4903-150A به شرایط تأمین، موجودی و وضعیت بازار ابزارهای اندازه‌گیری بستگی دارد. هنگام بررسی قیمت، بهتر است حساسیت 0.02 میلی‌متر بر متر، طول 150 میلی‌متر و قابلیت استفاده روی شفت را نیز در کنار قیمت محصول در نظر بگیرید.
انتخاب مدل مناسب بر اساس حساسیت و ابعاد مورد نیاز می‌تواند از خرید ابزار نامتناسب جلوگیری کرده و هزینه تهیه تجهیزات اندازه‌گیری را منطقی‌تر کند.
خرید تراز صنعتی تخت اینسایز 4903-150A
اگر به یک تراز صنعتی با حساسیت بالا و طول 150 میلی‌متر برای کنترل وضعیت سطوح و قطعات استوانه‌ای نیاز دارید، INSIZE 4903-150A می‌تواند گزینه‌ای مناسب باشد. این مدل با حساسیت 0.02 میلی‌متر بر متر و شیار V شکل، برای کاربردهایی طراحی شده است که دقت تشخیص شیب و امکان قرارگیری روی شفت اهمیت دارد.
پیش از خرید، بهتر است طول مورد نیاز، حساسیت اندازه‌گیری و نوع قطعه‌ای که قرار است تراز شود بررسی شود تا مدل انتخاب‌شده با شرایط کاری مطابقت داشته باشد.
سوالات متداول درباره تراز صنعتی 4903-150A
حساسیت این مدل 0.02 میلی‌متر بر متر است که معادل زاویه‌ای آن 0.001 درجه اعلام شده است.
طول مدل 4903-150A برابر با 150 میلی‌متر است.
بله. این مدل دارای شیار V شکل در قسمت زیرین است و طبق اطلاعات کاتالوگ INSIZE، شیار V شکل سری 4903 برای شفت‌هایی با قطر 15 تا 68 میلی‌متر در نظر گرفته شده است.
هر دو مدل طول 150 میلی‌متر دارند، اما حساسیت 4903-150A برابر با 0.02 میلی‌متر بر متر و حساسیت 4903-C150 برابر با 0.05 میلی‌متر بر متر است.
بله، مدل 4903-150A دارای تراز عرضی است و امکان بررسی وضعیت سطح در جهت عرضی را فراهم می‌کند.
جمع‌بندی
تراز صنعتی تخت اینسایز مدل 4903-150A ابزاری دقیق برای کنترل وضعیت و شیب سطوح صنعتی است که با طول 150 میلی‌متر و حساسیت 0.02 میلی‌متر بر متر، معادل 0.001 درجه، عرضه می‌شود.
وجود شیار V شکل در قسمت زیرین و تراز عرضی، قابلیت استفاده از این مدل را در بررسی سطوح و شفت‌ها افزایش داده است. طبق اطلاعات کاتالوگ، شیار V شکل سری 4903 برای شفت‌هایی با قطر 15 تا 68 میلی‌متر طراحی شده است.
