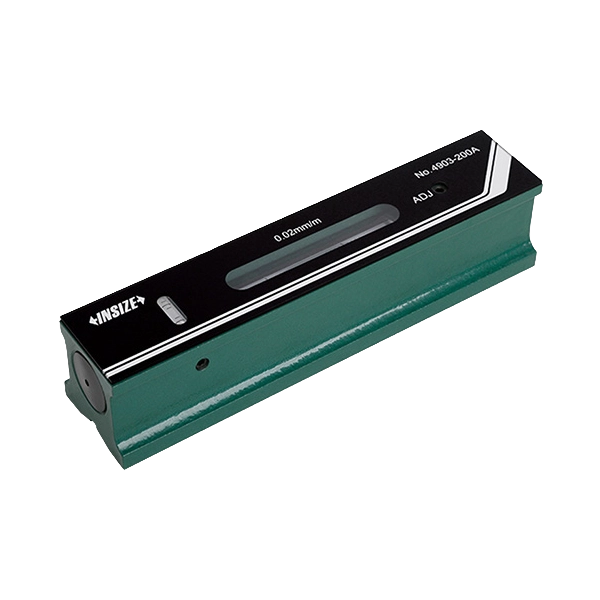

تراز صنعتی تخت اینسایز مدل 4903-200A

مشخصات فنی تراز صنعتی تخت اینسایز 4903-200A

مشخصات طول و حساسیت مدل 4903-200A در صفحه رسمی اینسایز درج شده است. اطلاعات مربوط به شیار V و حباب عرضی نیز در کاتالوگ اینسایز برای خانواده Block Levels ارائه شده است.

عملکرد تراز صنعتی تخت اینسایز 4903-200A

تراز صنعتی برای بررسی میزان انحراف یک سطح نسبت به وضعیت تراز استفاده می‌شود. حساسیت 0.02 میلی‌متر بر متر در مدل 4903-200A به این معناست که ابزار برای تشخیص تغییرات بسیار کوچک در شیب سطح طراحی شده است.

در زمان اندازه‌گیری، تراز روی سطح موردنظر قرار می‌گیرد و وضعیت حباب اصلی از روی مقیاس بررسی می‌شود. هرگونه جابه‌جایی حباب نسبت به وضعیت مرجع نشان‌دهنده وجود انحراف در سطح است.

حساسیت این مدل معادل 0.001 درجه اعلام شده است که نشان‌دهنده دقت بالای آن در کنترل وضعیت سطوح صنعتی است.

طراحی تخت و شیار V در تراز 4903-200A

یکی از ویژگی‌های کاربردی مدل 4903-200A، وجود شیار V در قسمت زیرین است. این شیار امکان قرارگیری تراز روی شفت‌ها را فراهم می‌کند و باعث می‌شود ابزار علاوه بر سطوح تخت، در بررسی وضعیت قطعات استوانه‌ای نیز کاربرد داشته باشد.

طبق اطلاعات کاتالوگ اینسایز، شیار V این خانواده برای شفت‌هایی با قطر 15 تا 68 میلی‌متر در نظر گرفته شده است. بنابراین مدل 4903-200A می‌تواند در فرآیندهای کنترل و تنظیم شفت‌ها و قطعات استوانه‌ای نیز مورد استفاده قرار گیرد.

حباب عرضی در تراز صنعتی 4903-200A

مدل 4903-200A به حباب عرضی نیز مجهز است. وجود حباب عرضی امکان بررسی وضعیت ابزار در جهت عرضی را فراهم می‌کند و به کاربر کمک می‌کند وضعیت قرارگیری تراز روی قطعه را بهتر کنترل کند.

ترکیب حباب اصلی و حباب عرضی، استفاده از این ابزار را برای کنترل دقیق‌تر وضعیت قطعات و سطوح در محیط‌های صنعتی و کارگاهی کاربردی می‌کند.

کاربردهای تراز صنعتی تخت اینسایز

تراز صنعتی تخت 4903-200A برای کاربردهایی طراحی شده است که کنترل دقیق وضعیت سطح یا قطعه اهمیت دارد. از مهم‌ترین کاربردهای این ابزار می‌توان به موارد زیر اشاره کرد:

حساسیت 0.02 میلی‌متر بر متر در مدل 4903-200A

یکی از مهم‌ترین مشخصات هنگام انتخاب تراز صنعتی، میزان حساسیت آن است. حساسیت مدل 4903-200A برابر با 0.02 میلی‌متر بر متر است که در صفحه رسمی اینسایز معادل 0.001 درجه نیز اعلام شده است.

این میزان حساسیت باعث می‌شود مدل 4903-200A برای کاربردهایی که نیاز به تشخیص انحراف‌های بسیار کوچک دارند، گزینه مناسبی باشد. در انتخاب تراز باید حساسیت ابزار با میزان دقت موردنیاز فرآیند کنترل تطبیق داده شود.

روش استفاده صحیح از تراز صنعتی 4903-200A

برای دستیابی به نتیجه دقیق، سطح زیرین تراز و سطح قطعه باید پیش از اندازه‌گیری تمیز شوند. وجود گردوغبار یا ذرات کوچک میان تراز و قطعه می‌تواند روی نتیجه اندازه‌گیری تأثیر بگذارد.

طبق دستورالعمل اینسایز، تراز و قطعه مورد اندازه‌گیری باید برای حداقل سه ساعت در شرایط دمایی یکسان قرار داشته باشند تا اختلاف دما روی اندازه‌گیری اثر نگذارد. همچنین هنگام خواندن حباب، خط دید باید عمود بر حباب باشد تا خطای پارالاکس کاهش پیدا کند.

برای بررسی یا تنظیم صفر نیز دستورالعمل اینسایز روش چرخاندن تراز و مقایسه قرائت‌ها را توضیح می‌دهد و در صورت نیاز، امکان تنظیم با پیچ تنظیم وجود دارد.

مراحل کلی استفاده

1. سطح زیرین تراز و سطح قطعه را از گردوغبار و ذرات پاک کنید.
2. تراز و قطعه را برای حداقل سه ساعت در شرایط دمایی یکسان قرار دهید.
3. تراز را روی سطح موردنظر قرار دهید.
4. وضعیت حباب اصلی و حباب عرضی را بررسی کنید.
5. برای کاهش خطای پارالاکس، هنگام خواندن حباب خط دید را عمود بر آن قرار دهید.
6. در صورت نیاز به بررسی یا تنظیم صفر، روش چرخاندن تراز و مقایسه قرائت‌ها را طبق دستورالعمل انجام دهید.

نکات مهم در نگهداری تراز صنعتی

از آنجا که ترازهای صنعتی برای اندازه‌گیری‌های دقیق استفاده می‌شوند، تمیز نگه داشتن سطح کاری اهمیت زیادی دارد. پیش از هر بار استفاده بهتر است سطح زیرین ابزار و محل قرارگیری آن بررسی و در صورت نیاز با پارچه نرم تمیز شود.

همچنین برای جلوگیری از ایجاد خطا، باید از وارد شدن ضربه به تراز و آسیب دیدن سطوح کاری آن جلوگیری کرد. نگهداری صحیح ابزار و بررسی وضعیت آن پیش از اندازه‌گیری می‌تواند به حفظ عملکرد دقیق آن کمک کند.

مقایسه مدل 4903-200A با مدل‌های دیگر سری 4903

سری 4903 اینسایز شامل مدل‌هایی با طول‌های متفاوت است. مدل‌های 4903-150A، 4903-200A و 4903-300A همگی دارای حساسیت 0.02 میلی‌متر بر متر معادل 0.001 درجه هستند و تفاوت اصلی آن‌ها در طول ابزار است.

همچنین نسخه‌های C این خانواده با حساسیت 0.05 میلی‌متر بر متر ارائه می‌شوند. در نتیجه، انتخاب مدل 4903-200A زمانی مناسب است که طول 200 میلی‌متر برای سطح مورد بررسی مناسب باشد و حساسیت 0.02 میلی‌متر بر متر موردنیاز باشد.

مزایای تراز صنعتی تخت اینسایز مدل 4903-200A

تراز صنعتی 4903-200A ترکیبی از طول مناسب، حساسیت بالا و طراحی کاربردی برای کنترل سطوح و شفت‌ها است. شیار V زیرین امکان استفاده از ابزار روی شفت‌های با قطر مشخص را فراهم می‌کند و حباب عرضی نیز به بررسی وضعیت قرارگیری کمک می‌کند.

قیمت تراز صنعتی تخت اینسایز 4903-200A

قیمت تراز صنعتی تخت اینسایز مدل 4903-200A به عواملی مانند شرایط تأمین، موجودی و وضعیت بازار تجهیزات اندازه‌گیری وابسته است. هنگام بررسی قیمت، بهتر است علاوه بر هزینه خرید، حساسیت ابزار و طول آن نیز با نیاز واقعی فرآیند اندازه‌گیری مقایسه شود.

مدل 4903-200A با طول 200 میلی‌متر و حساسیت 0.02 میلی‌متر بر متر، برای کاربردهایی که کنترل دقیق تراز سطوح و قطعات اهمیت دارد، می‌تواند انتخاب مناسبی باشد. بنابراین بررسی مشخصات فنی در کنار قیمت، به انتخاب ابزار متناسب با کاربرد کمک می‌کند.

خرید تراز صنعتی تخت اینسایز مدل 4903-200A

سؤالات متداول درباره تراز صنعتی تخت 4903-200A

جمع‌بندی

تراز صنعتی تخت اینسایز مدل 4903-200A ابزاری دقیق برای کنترل تراز و انحراف سطوح و قطعات صنعتی است. این مدل با طول 200 میلی‌متر و حساسیت 0.02 میلی‌متر بر متر معادل 0.001 درجه طراحی شده و به شیار V و حباب عرضی مجهز است.

وجود شیار V امکان استفاده از ابزار روی شفت‌های 15 تا 68 میلی‌متر را فراهم می‌کند و حساسیت بالای آن باعث شده است برای کاربردهای دقیق در ماشین‌کاری، نصب و تعمیر و نگهداری تجهیزات صنعتی مناسب باشد.
