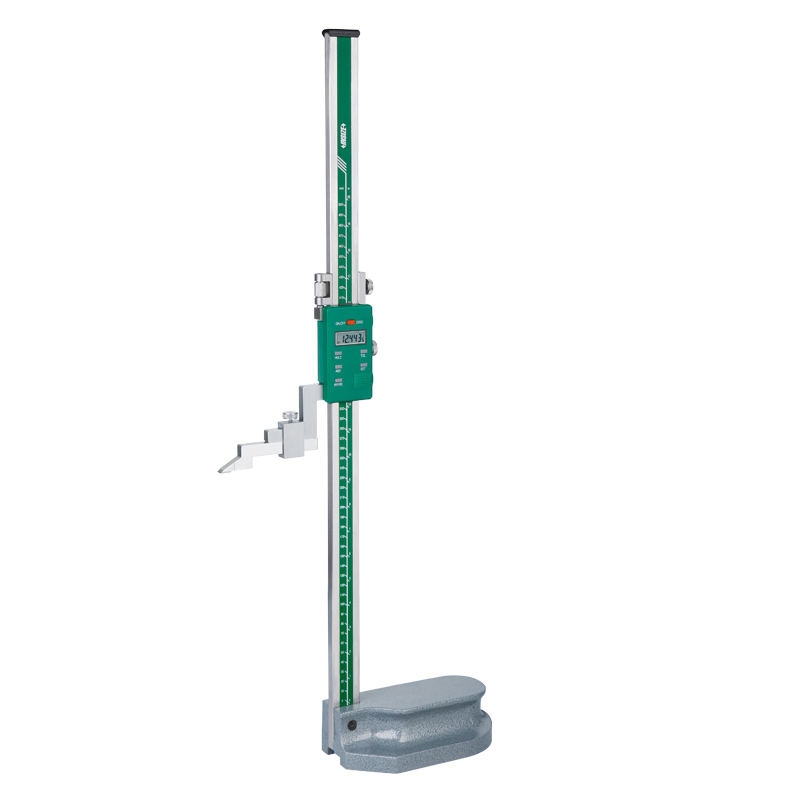

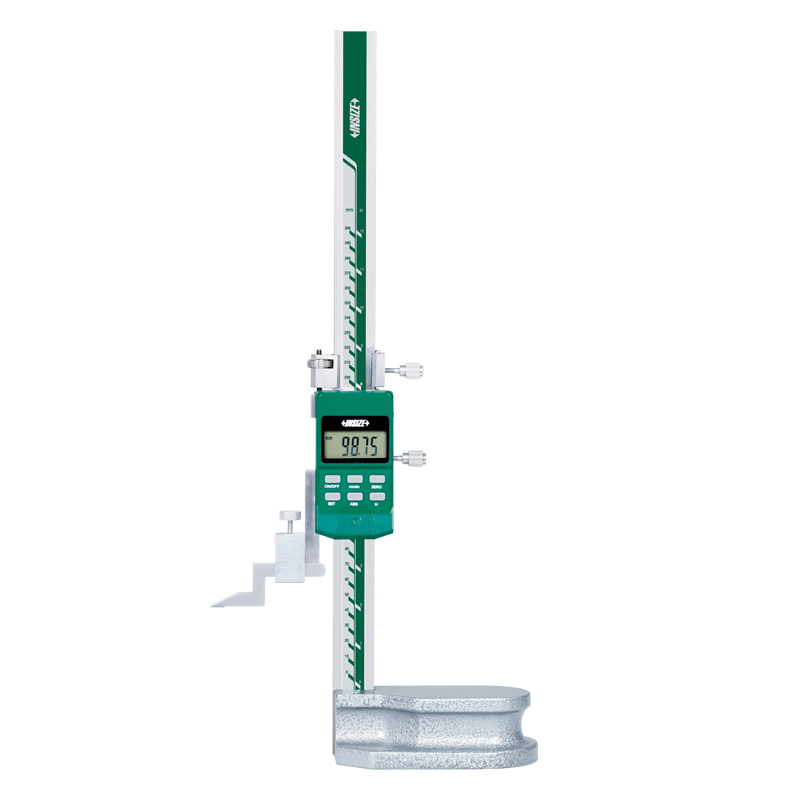

کولیس دیجیتال پایه‌دار (ارتفاع‌سنج) 30 سانت اینسایز مدل 300-1150
ارتفاع‌سنج دیجیتال اینسایز مدل 300-1150 برای اندازه‌گیری ارتفاع قطعات، بررسی اختلاف سطح و خط‌کشی در فرآیندهای صنعتی طراحی شده است. این دستگاه با محدوده اندازه‌گیری 0 تا 300 میلی‌متر، دقت ±0.04 میلی‌متر و تفکیک‌پذیری 0.01 میلی‌متر، امکان بررسی ابعادی قطعات روی سطح مرجع را فراهم می‌کند.
نمایشگر دیجیتال، قابلیت تغییر واحد بین میلی‌متر و اینچ، قلم اندازه‌گیری با نوک کاربیدی و خروجی داده از ویژگی‌های این مدل هستند.
محدوده اندازه‌گیری0 تا 300 میلی‌متر
مشخصات فنی ارتفاع‌سنج دیجیتال INSIZE مدل 300-1150
برای انتخاب ارتفاع‌سنج مناسب، باید محدوده اندازه‌گیری، دقت، تفکیک‌پذیری و امکانات دستگاه را با نیازهای کاری مقایسه کرد. مشخصات فنی مدل 300-1150 در جدول زیر آمده است.
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
300-1150 |
| نوع ابزار |
ارتفاع‌سنج دیجیتال |
| محدوده اندازه‌گیری |
0 تا 300 میلی‌متر / 0 تا 12 اینچ |
| دقت |
±0.04 میلی‌متر |
| تفکیک‌پذیری |
0.01 میلی‌متر / 0.0005 اینچ |
| نوع مدل |
Type A |
| جنس بدنه |
فولاد ضدزنگ، به‌جز پایه |
| نوع قلم اندازه‌گیری |
نوک کاربیدی |
| نوع نمایش |
دیجیتال |
| باتری |
LR44 |
| قابلیت تغییر واحد |
میلی‌متر و اینچ |
| خروجی داده |
دارد |
| نگهدارنده ساعت شیطونکی |
همراه دستگاه |
| پوشش محافظ |
کاور محافظ در برابر گردوغبار |
عملکرد ارتفاع‌سنج دیجیتال 300-1150
ارتفاع‌سنج دیجیتال برای اندازه‌گیری ارتفاع قطعات نسبت به یک سطح مرجع صاف استفاده می‌شود. در این روش، پایه دستگاه روی سطح قرار می‌گیرد و قلم اندازه‌گیری با حرکت عمودی در موقعیت موردنظر تنظیم می‌شود. مقدار اندازه‌گیری‌شده روی نمایشگر دیجیتال قابل مشاهده است.
مدل 300-1150 علاوه بر اندازه‌گیری ارتفاع، برای خط‌کشی و علامت‌گذاری قطعات در ارتفاع مشخص نیز کاربرد دارد. استفاده از سطح مرجع مناسب و قرارگیری صحیح دستگاه در دستیابی به نتایج قابل‌اعتماد اهمیت دارد.
دقت و تفکیک‌پذیری ارتفاع‌سنج اینسایز 300-1150
این مدل دارای دقت ±0.04 میلی‌متر و تفکیک‌پذیری 0.01 میلی‌متر است. تفکیک‌پذیری نشان می‌دهد نمایشگر تغییرات اندازه را با چه گام عددی نمایش می‌دهد؛ در مقابل، دقت به میزان اختلاف احتمالی نتیجه اندازه‌گیری با مقدار واقعی اشاره دارد.
نکته فنی: نمایش مقدار با تفکیک‌پذیری 0.01 میلی‌متر به معنی دقت 0.01 میلی‌متر نیست. برای انتخاب دستگاه، دقت اعلام‌شده باید با تلرانس موردنیاز قطعه مطابقت داشته باشد.

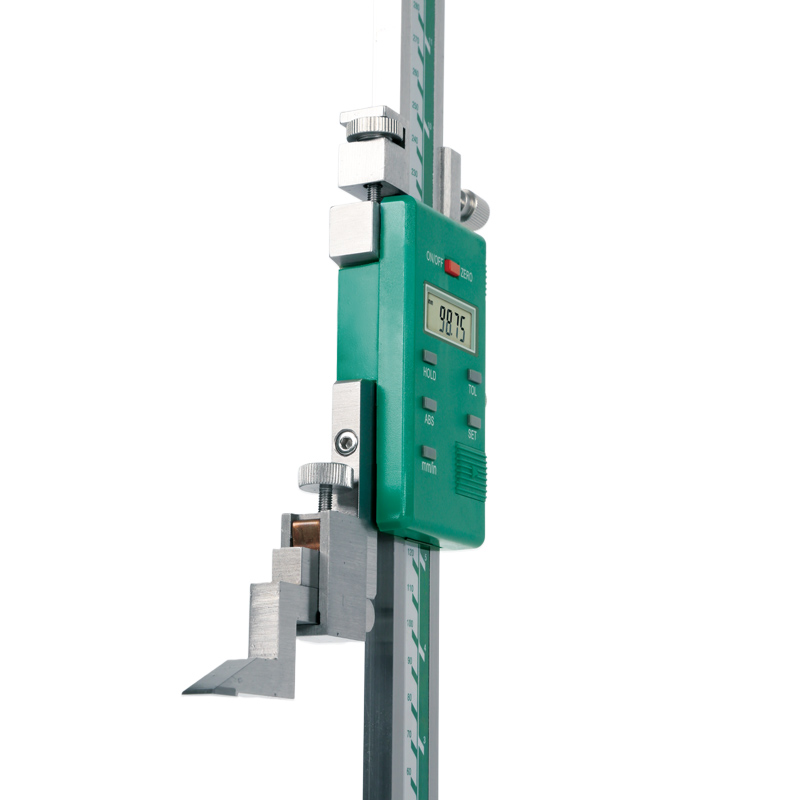

قابلیت‌های نمایشگر دیجیتال و تنظیم اندازه‌گیری
بر اساس اطلاعات ارائه‌شده برای مدل 300-1150، امکانات دستگاه برای اندازه‌گیری‌های متنوع و تکرارشونده شامل موارد زیر است:
- روشن و خاموش کردن دستگاه
- صفر کردن مقدار اندازه‌گیری
- تغییر واحد بین میلی‌متر و اینچ
- انتخاب اندازه‌گیری مطلق و افزایشی
- نگه‌داشتن مقدار نمایش‌داده‌شده
- تنظیم تلرانس و بررسی حدود مجاز
- تنظیم مقدار از پیش تعیین‌شده
- انتقال داده از طریق رابط خروجی داده
این قابلیت‌ها می‌توانند در بررسی حدود مجاز ابعادی و ثبت نتایج اندازه‌گیری مفید باشند. برای استفاده صحیح از تنظیمات، دستورالعمل سازنده را رعایت کنید.
کاربردهای کولیس دیجیتال پایه‌دار 30 سانت
ارتفاع‌سنج دیجیتال اینسایز مدل 300-1150 برای اندازه‌گیری و کنترل ابعادی قطعات در محدوده 300 میلی‌متر کاربرد دارد. از موارد استفاده این دستگاه می‌توان به موارد زیر اشاره کرد:
- اندازه‌گیری ارتفاع قطعات صنعتی
- کنترل اختلاف ارتفاع سطوح
- خط‌کشی و علامت‌گذاری قطعات در ارتفاع مشخص
- بررسی ابعاد در فرآیند ماشین‌کاری
- کنترل کیفیت قطعات تولیدشده
- اندازه‌گیری در کارگاه‌های قالب‌سازی و ساخت قطعات
- بررسی ابعادی قطعات در مراحل مونتاژ
- استفاده در آزمایشگاه‌های اندازه‌شناسی و واحدهای بازرسی
تناسب این مدل با هر کاربرد باید بر اساس محدوده اندازه‌گیری، دقت موردنیاز و شرایط محیطی محل استفاده ارزیابی شود.
قلم کاربیدی و ساختار ارتفاع‌سنج
ارتفاع‌سنج دیجیتال مدل 300-1150 دارای قلم اندازه‌گیری با نوک کاربیدی است که برای تماس با قطعه و انجام عملیات مرتبط با اندازه‌گیری و نشانه‌گذاری به کار می‌رود. بدنه دستگاه از فولاد ضدزنگ ساخته شده است؛ با این تفاوت که جنس پایه در مشخصات اعلام‌شده یکسان با بدنه ذکر نشده است.
برای حفظ عملکرد دستگاه، از وارد کردن ضربه به قلم و نمایشگر خودداری کنید. سطح مرجع و کف پایه نیز باید تمیز و عاری از براده و ذرات خارجی باشند؛ زیرا وجود آلودگی زیر پایه می‌تواند بر نتیجه اندازه‌گیری اثر بگذارد.
خروجی داده و انتقال اطلاعات اندازه‌گیری
مدل 300-1150 دارای خروجی داده است و امکان انتقال اطلاعات اندازه‌گیری را فراهم می‌کند. کابل خروجی داده با کد 7302-SPC7 و فرستنده انتقال بی‌سیم با کد 7315-1150 به‌عنوان لوازم جانبی معرفی شده‌اند. برای انتقال بی‌سیم، گیرنده سازگار نیز موردنیاز است.
این لوازم جانبی را نباید بدون تأیید اقلام همراه، جزو محتویات استاندارد دستگاه در نظر گرفت. اگر ثبت اندازه‌ها و مستندسازی نتایج برای فرآیند کنترل کیفیت شما اهمیت دارد، پیش از خرید، سازگاری و موجود بودن تجهیزات انتقال داده را جداگانه بررسی کنید.

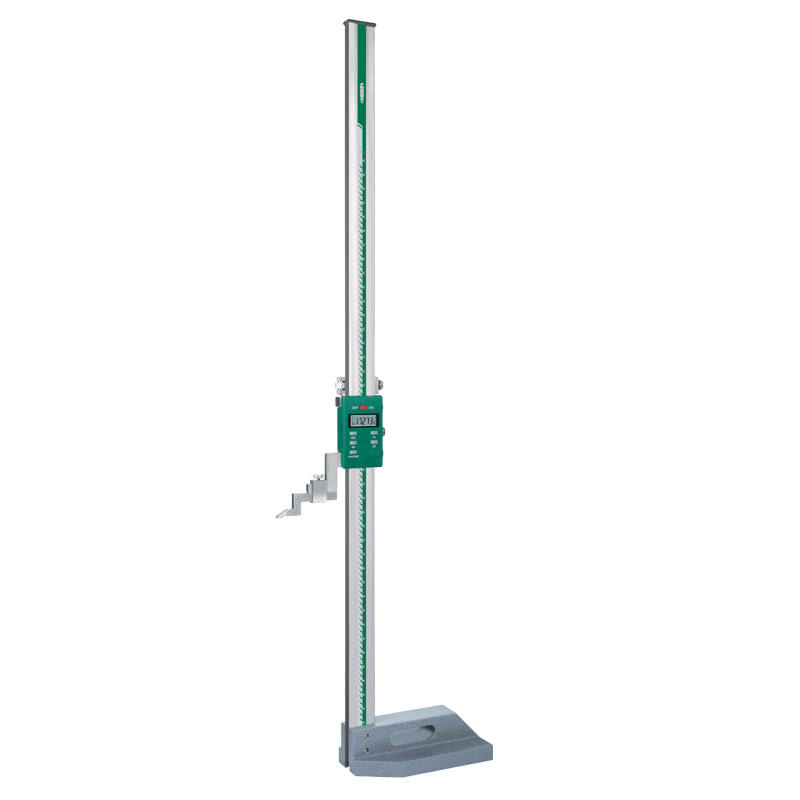

تفاوت مدل 300-1150 با ارتفاع‌سنج‌های دیجیتال بزرگ‌تر
سری 1150 اینسایز در محدوده‌های اندازه‌گیری مختلف عرضه می‌شود. مدل‌های معرفی‌شده در جدول زیر از نظر محدوده اندازه‌گیری و دقت با یکدیگر تفاوت دارند.
| مدل |
محدوده اندازه‌گیری |
دقت |
تفکیک‌پذیری |
| 300-1150 |
0 تا 300 میلی‌متر |
±0.04 میلی‌متر |
0.01 میلی‌متر |
| 1150-500 |
تا 500 میلی‌متر |
±0.06 میلی‌متر |
0.01 میلی‌متر |
| 1150-600 |
تا 600 میلی‌متر |
±0.06 میلی‌متر |
0.01 میلی‌متر |
| 1150-1000 |
تا 1000 میلی‌متر |
±0.08 میلی‌متر |
0.01 میلی‌متر |
اگر ارتفاع قطعات مورد اندازه‌گیری از 300 میلی‌متر بیشتر نمی‌شود، مدل 300-1150 می‌تواند متناسب با نیاز شما باشد. برای قطعات بلندتر، انتخاب مدل با محدوده اندازه‌گیری بزرگ‌تر ضروری است.
نکات مهم هنگام استفاده از ارتفاع‌سنج دیجیتال
- پیش از اندازه‌گیری، سطح مرجع و کف پایه را تمیز کنید.
- دستگاه را به‌صورت پایدار روی سطح صاف قرار دهید.
- پیش از شروع کار، صفر دستگاه را بررسی کنید و در صورت نیاز از مرجع اندازه‌گیری مناسب استفاده کنید.
- قلم اندازه‌گیری را با دقت در موقعیت صحیح قرار دهید و از وارد کردن ضربه یا فشار نامناسب خودداری کنید.
- برای دستیابی به نتایج قابل‌اعتماد، دقت دستگاه را با تلرانس موردنیاز قطعه مقایسه کنید.
- از تماس دستگاه با مایعات خودداری کنید؛ این مدل ضدآب نیست.
- برای محافظت از دستگاه در زمان نگهداری، از کاور محافظ در برابر گردوغبار استفاده کنید.
ویژگی‌ها و مزایای ارتفاع‌سنج دیجیتال INSIZE مدل 300-1150
اندازه‌گیری دیجیتال
نمایش دیجیتال مقدار اندازه‌گیری، خواندن نتیجه را آسان‌تر می‌کند و تغییر واحد بین میلی‌متر و اینچ را در اختیار کاربر قرار می‌دهد.
محدوده اندازه‌گیری 300 میلی‌متر
محدوده اندازه‌گیری 0 تا 300 میلی‌متر برای کاربردهایی مناسب است که در همین بازه انجام می‌شوند.
قلم با نوک کاربیدی
نوک کاربیدی قلم برای تماس با قطعه در عملیات اندازه‌گیری و خط‌کشی در نظر گرفته شده است.
قابلیت انتقال داده
وجود خروجی داده امکان انتقال اطلاعات اندازه‌گیری را فراهم می‌کند؛ تجهیزات جانبی لازم باید جداگانه بررسی شوند.
- دقت اعلام‌شده ±0.04 میلی‌متر
- تفکیک‌پذیری 0.01 میلی‌متر
- قابلیت اندازه‌گیری مطلق و افزایشی
- امکان تنظیم تلرانس و مقدار از پیش تعیین‌شده
- همراه با نگهدارنده ساعت شیطونکی
- دارای کاور محافظ در برابر گردوغبار
قیمت کولیس دیجیتال پایه‌دار 30 سانت اینسایز مدل 300-1150
قیمت ارتفاع‌سنج دیجیتال اینسایز مدل 300-1150 ممکن است با توجه به شرایط تأمین، موجودی و نوسانات بازار تجهیزات اندازه‌گیری تغییر کند. هنگام بررسی قیمت، علاوه بر هزینه خرید، محدوده اندازه‌گیری 300 میلی‌متر، دقت ±0.04 میلی‌متر، تفکیک‌پذیری 0.01 میلی‌متر و امکاناتی مانند خروجی داده و نگهدارنده ساعت شیطونکی را در نظر بگیرید.
مقایسه مشخصات فنی با نیاز واقعی کارگاه به انتخاب آگاهانه‌تر کمک می‌کند. اگر به انتقال داده نیاز دارید، هزینه و سازگاری کابل یا تجهیزات بی‌سیم را نیز به‌صورت جداگانه استعلام کنید.
سؤالات متداول درباره ارتفاع‌سنج دیجیتال اینسایز 300-1150
1. محدوده اندازه‌گیری مدل 300-1150 چقدر است؟
محدوده اندازه‌گیری این دستگاه از 0 تا 300 میلی‌متر، معادل 0 تا 12 اینچ است.
2. دقت و تفکیک‌پذیری این ارتفاع‌سنج چقدر است؟
دقت دستگاه ±0.04 میلی‌متر و تفکیک‌پذیری آن 0.01 میلی‌متر یا 0.0005 اینچ است. این دو مشخصه مفهوم یکسانی ندارند.
3. آیا مدل 300-1150 قابلیت تغییر واحد دارد؟
بله، امکان تغییر واحد اندازه‌گیری بین میلی‌متر و اینچ برای این مدل اعلام شده است.
4. آیا این دستگاه برای خط‌کشی قطعات مناسب است؟
بله، ارتفاع‌سنج دیجیتال علاوه بر اندازه‌گیری ارتفاع، برای خط‌کشی و علامت‌گذاری قطعات در ارتفاع مشخص نیز کاربرد دارد.
5. آیا کابل انتقال داده همراه دستگاه است؟
وجود خروجی داده برای دستگاه اعلام شده است؛ اما کابل 7302-SPC7 و فرستنده بی‌سیم 7315-1150 به‌عنوان لوازم جانبی معرفی شده‌اند. اقلام همراه و موجود بودن آن‌ها باید پیش از خرید بررسی شود.
6. آیا ارتفاع‌سنج مدل 300-1150 ضدآب است؟
خیر، این مدل ضدآب نیست و باید از تماس آن با مایعات جلوگیری شود.
خرید ارتفاع‌سنج دیجیتال اینسایز مدل 300-1150
اگر برای اندازه‌گیری ارتفاع قطعات، کنترل اختلاف سطح یا خط‌کشی به ارتفاع‌سنج دیجیتال با محدوده 30 سانتی‌متر نیاز دارید، مدل 300-1150 اینسایز را با توجه به دقت و امکانات موردنیاز خود بررسی کنید.
پیش از ثبت سفارش، حداکثر ارتفاع قطعه، تلرانس موردنیاز، نیاز به ثبت داده و اقلام همراه را مشخص کنید. در صورت نیاز به تجهیزات انتقال داده، سازگاری و موجود بودن لوازم جانبی را جداگانه استعلام بگیرید.
برای انتخاب مناسب، مشخصات فنی دستگاه را با نیازهای اندازه‌گیری و کنترل کیفیت مجموعه خود مطابقت دهید.
جمع‌بندی
کولیس دیجیتال پایه‌دار یا ارتفاع‌سنج دیجیتال اینسایز مدل 300-1150 ابزاری برای اندازه‌گیری ارتفاع، کنترل اختلاف سطح و خط‌کشی قطعات تا محدوده 300 میلی‌متر است. این مدل با دقت ±0.04 میلی‌متر، تفکیک‌پذیری 0.01 میلی‌متر، نمایشگر دیجیتال، قلم کاربیدی و خروجی داده عرضه می‌شود.
قابلیت تغییر واحد، اندازه‌گیری مطلق و افزایشی، تنظیم تلرانس و وجود نگهدارنده ساعت شیطونکی، استفاده از این دستگاه را در فرآیندهای اندازه‌گیری و کنترل کیفیت کاربردی می‌کند. انتخاب نهایی باید بر اساس محدوده ابعادی، دقت موردنیاز و شرایط کاری انجام شود.
