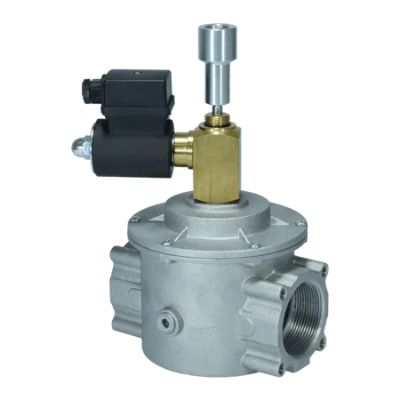

شیر برقی قطع سریع با بازنشانی دستی ستاک SET146/DN50
شیر برقی قطع سریع با بازنشانی دستی SET146/DN50 یکی از تجهیزات کنترلی مورد استفاده در سیستمهای گاز است که برای مسدود کردن مسیر گاز در هنگام دریافت سیگنال خطر طراحی شده است. این محصول ساخت شرکت ستاک بوده و در صفحه فارا با کد کالا SET146/DN50/5/230/NA معرفی شده است. مدل موردنظر از نوع عادی باز (Normally Open) است؛ یعنی در حالت بدون تغذیه الکتریکی، مسیر گاز باز بوده و در شرایط دریافت فرمان خطر، مسیر گاز مسدود میشود.
شیر برقی قطع سریع SET146/DN50 چگونه عمل میکند؟
ویژگی مهم SET146، ترکیب قطع جریان گاز و بازنشانی دستی است. طبق راهنمای فنی سازنده، این شیر برای مسدود کردن مسیر گاز در اثر دریافت سیگنال خطر از آشکارسازهای گاز طراحی شده است. ارسال سیگنال خطر میتواند از طریق تجهیزاتی مانند سوئیچ فشار، ترموستات یا سایر تجهیزات کنترلی انجام شود.
بازنشانی دستی شیر برقی
یکی از ویژگیهای مهم این مدل، بازنشانی صرفاً بهصورت دستی است. پس از عملکرد شیر و قطع مسیر گاز، بازنشانی آن باید پس از قطع بودن جریان برق انجام شود. این ساختار باعث میشود پس از وقوع شرایط خطر، شیر بدون انجام بازنشانی دستی مجدداً وارد وضعیت عادی نشود.
مشخصات فنی شیر برقی SET146/DN50
شیر برقی SET146/DN50 برای استفاده با گاز طبیعی، گاز مایع، گاز شهری و هوا طراحی شده است. حداکثر فشار ورودی کاری این مدل 5 بار بوده و محدوده دمای کاری آن از 20- تا 60+ درجه سانتیگراد اعلام شده است. این محصول مطابق الزامات EN 13611 و استاندارد ملی 22107 طراحی شده و در گروه 2 و کلاس گازبندی A قرار دارد.
ولتاژ و برق تغذیه
کد محصول صفحه فارا SET146/DN50/5/230/NA است و در راهنمای فنی، برای سری SET146 امکان تغذیه 230VAC با فرکانس 50 تا 60 هرتز، 24VAC و 24VDC ذکر شده است. تلرانس مجاز ولتاژ تغذیه نیز 15- تا 10+ درصد اعلام شده است. هنگام خرید باید ولتاژ مورد نیاز دقیقاً با مدل انتخابی مطابقت داده شود.
اتصال و سایز شیر
مدل موردنظر DN50 بوده و اتصال رزوهای آن با سایز RP2 معرفی شده است. همچنین راهنمای فنی امکان استفاده از اتصال فلنجی را نیز برای مدلهای DN40 و DN50 پیشبینی کرده است. برای استفاده از اتصال فلنجی، فلنجهای مربوطه باید متناسب با سایز DN تهیه شوند.
کاربرد شیر برقی قطع سریع با بازنشانی دستی
شیر SET146 برای سیستمهایی مناسب است که در آنها لازم است در زمان شناسایی وضعیت خطر، مسیر گاز مسدود شود. این تجهیز میتواند در مجموعههای کنترل خط گاز و در کنار تجهیزاتی مانند آشکارساز گاز، سوئیچ فشار، ترموستات، فیلتر، رگلاتور و سایر شیرهای کنترلی مورد استفاده قرار گیرد.
استفاده در سیستمهای ایمنی گاز
در یک سیستم کنترل گاز، تشخیص شرایط غیرعادی اهمیت زیادی دارد. SET146 میتواند پس از دریافت سیگنال خطر، مسیر گاز را مسدود کند و تا انجام بازنشانی دستی، از بازگشت خودکار کنترل جلوگیری نماید. همین ویژگی، این مدل را برای مدارهایی که نیازمند کنترل و ایمنی بیشتر هستند، کاربردی میکند.
استانداردها و محدوده کاری SET146/DN50
بر اساس دفترچه فنی، این محصول الزامات کلی EN 13611 و استاندارد ملی ISIRI 22107 را رعایت میکند. طبقهبندی نیروی گازبندی آن A و گروه آن 2 اعلام شده است. درجه حفاظت بخش الکتریکی نیز IP54 است. حداکثر فشار ورودی کاری برابر با 5 بار و محدوده دمای کاری 20- تا 60+ درجه سانتیگراد است.
تعداد سیکل عملکرد
در مشخصات فنی، حداکثر 1800 سیکل در ساعت برای شرایط یک ثانیه روشن و یک ثانیه خاموش ذکر شده است. همچنین محصول دارای قابلیت صرفهجویی انرژی است.
نکات مهم نصب شیر برقی SET146
نصب این شیر باید توسط افراد متخصص و پس از مطالعه دستورالعمل سازنده انجام شود. پیش از نصب باید مسیر گاز بسته شده و از عدم وجود گاز فشرده محبوس در مسیر اطمینان حاصل شود. همچنین فشار خط گاز باید کمتر از حداکثر فشار مجاز درجشده روی کنترل باشد. جهت عبور گاز نیز باید مطابق علامت مشخصشده روی بدنه شیر باشد.
نحوه قرارگیری شیر
طبق دستورالعمل، شیر نباید بهصورت معکوس و با قرار گرفتن واحد برق در قسمت پایین نصب شود. نصب ترجیحاً باید به شکل عمودی و با قرارگیری واحد برق در قسمت بالا انجام شود. همچنین از قسمت فوقانی شیر و واحد برق نباید بهعنوان اهرم برای نصب استفاده کرد.
نکات ایمنی سیمکشی
پیش از هرگونه سیمکشی باید از قطع بودن برق اطمینان حاصل شود. سیم تغذیه نباید مستقیماً به سیمپیچ متصل شود و اتصال باید از طریق پایانه و برد موجود روی کنترل انجام شود. اتصال ارت نیز باید بهدرستی برقرار باشد. همچنین این محصول تنها برای برق تکفاز طراحی شده و طبق دستورالعمل، اتصال برق سهفاز میتواند به آن آسیب برساند.
نگهداری و بازنشانی شیر برقی SET146
بازنشانی SET146 باید با رعایت دستورالعمل سازنده انجام شود. ابتدا باید از قطع بودن برق اطمینان حاصل شده و پاییندست کنترل مسدود شود تا امکان ایجاد تعادل فشار در دو طرف شیر فراهم شود. سپس فرآیند بازنشانی دستی طبق مراحل مشخصشده در دفترچه انجام میشود. عملیات نصب، تعمیر، نگهداری و تنظیم نیز باید توسط افراد متخصص انجام شود.
بازرسی دورهای
برای حفظ عملکرد مناسب شیر، بازرسی دورهای اتصالات، محکم بودن پیچها و نحوه عملکرد کنترل توصیه شده است. در صورت نیاز به تعمیر یا تعویض قطعات نیز سازنده استفاده از قطعات تأییدشده توسط سازنده را الزامی دانسته است؛ استفاده از قطعات متفرقه میتواند باعث اختلال در عملکرد و از بین رفتن ضمانت و پشتیبانی شود.
چرا شیر برقی قطع سریع SET146/DN50 را بخریم؟
اگر در سیستم گاز خود به تجهیزی نیاز دارید که بتواند در شرایط خطر مسیر گاز را مسدود کرده و پس از عملکرد، تنها با بازنشانی دستی دوباره آماده کار شود، شیر برقی SET146/DN50 میتواند گزینه مناسبی باشد. پشتیبانی از گاز طبیعی، گاز مایع، گاز شهری و هوا، حداکثر فشار ورودی 5 بار، سایز DN50، درجه حفاظت IP54 و طراحی مطابق استانداردهای اعلامشده، از ویژگیهای مهم این محصول هستند.
قیمت شیر برقی قطع سریع SET146/DN50 از فارا
شیر برقی قطع سریع با بازنشانی دستی ستاک SET146/DN50 در صفحه فارا با کد SET146/DN50/5/230/NA عرضه شده و در زمان بررسی، وضعیت محصول موجود در انبار اعلام شده است. فارا همچنین خدماتی مانند ضمانت اصالت کالا، مشاوره تخصصی و مهندسی، دریافت پیشفاکتور و ارسال کالا به تمام نقاط را ارائه میکند.
اگر سایز DN50، فشار کاری تا 5 بار و نوع برق مورد نیاز سیستم شما با مشخصات محصول مطابقت دارد، میتوانید این مدل را برای مدار کنترل و ایمنی گاز خود در نظر بگیرید. بررسی دقیق شرایط کاری و دریافت مشاوره فنی پیش از خرید، انتخاب مدل مناسب را مطمئنتر میکند.
