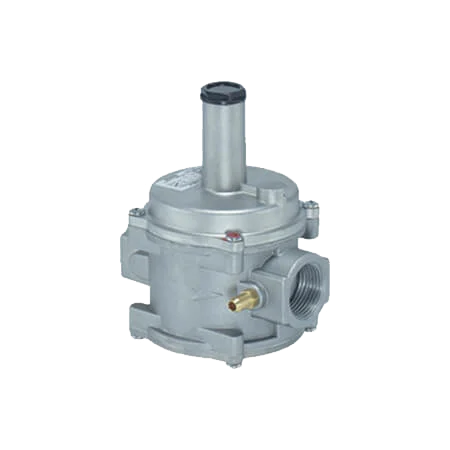

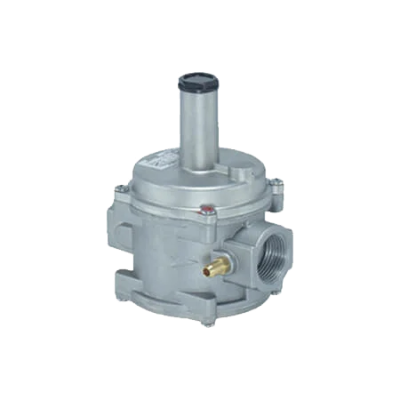

رگلاتور گاز SETAAK مدل SET245 سایز 3/4 اینچ
رگلاتور گاز SETAAK مدل SET245 سایز 3/4 اینچ یک رگلاتور قفل‌شونده برای کنترل و تنظیم فشار گاز در سیستم‌های گازرسانی و مصرف‌کننده‌های کوچک است. این مدل با اتصال رزوه‌ای DN20 معادل Rp3/4 اینچ عرضه می‌شود و بسته به پیکربندی انتخابی، امکان انتخاب مشخصات مختلف فشار ورودی و فشار خروجی را فراهم می‌کند.
- مدل: SET245
- سایز اتصال: 3/4 اینچ
- سایز اسمی: DN20
- حداکثر فشار ورودی: تا 500 میلی‌بار
- نسخه فیلتردار: SET245/F
مشخصات فنی رگلاتور گاز SET245
| برند |
SETAAK |
| مدل |
SET245 |
| سایز اتصال |
3/4 اینچ |
| سایز اسمی |
DN20 |
| نوع اتصال |
رزوه‌ای |
| رزوه |
Rp3/4 |
| حداکثر فشار ورودی |
تا 500 میلی‌بار |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| محدوده دمای کاری |
15- تا 60 درجه سانتی‌گراد |
| استاندارد ملی |
INSO 6027-1، رده A، گروه 2 |
| استاندارد اروپایی |
EN 88-1، رده A، گروه 2 |

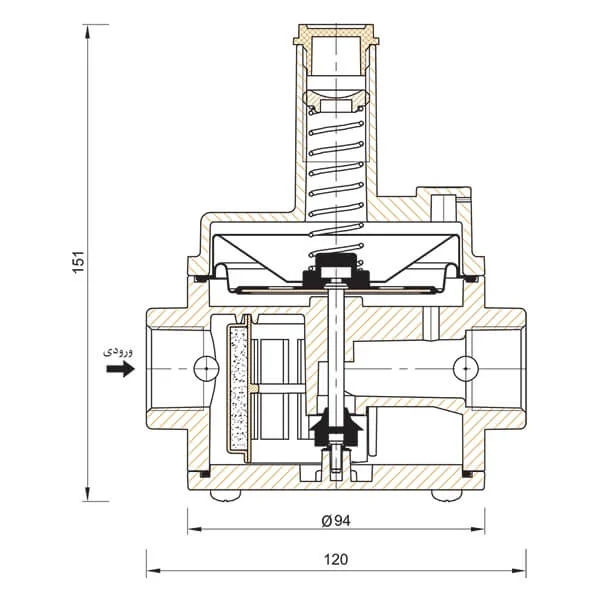

| ابعاد |
120 × 94 × 151 میلی‌متر |
| وزن |
حدود 0.7 کیلوگرم |
| نسخه فیلتردار |
SET245/F |
| کاربرد |
مصرف‌کننده‌های کوچک و سیستم‌های کنترل فشار گاز |
مشخصات فشار ورودی و فشار خروجی در رگلاتور SET245 بسته به پیکربندی انتخابی متفاوت است. بنابراین هنگام سفارش باید فشار ورودی واقعی، فشار خروجی مورد نیاز و ظرفیت مصرف‌کننده با مشخصات مدل انتخابی مطابقت داده شود.
اتصال 3/4 اینچ و سایز DN20 در SET245
رگلاتور گاز SET245 دارای اتصال رزوه‌ای DN20 یا Rp3/4 است و برای استفاده در خطوط گاز با اتصالات 3/4 اینچ طراحی شده است. این مشخصه یکی از پارامترهای اصلی هنگام انتخاب و جایگزینی رگلاتور در یک سیستم گازرسانی محسوب می‌شود.
هنگام نصب باید جهت عبور گاز مطابق علامت مشخص‌شده روی بدنه رگلاتور رعایت شود. همچنین مسیر لوله‌کشی و اجزای سیستم باید پیش از نصب تمیز و عاری از ذرات و اجسام خارجی باشند.
فشار ورودی رگلاتور گاز SET245
یکی از ویژگی‌های مهم رگلاتور SET245 امکان استفاده با فشار ورودی تا 500 میلی‌بار است. با این حال، فشار ورودی دقیق قابل استفاده به پیکربندی انتخابی محصول بستگی دارد.
راهنمای فنی SETAAK برای مدل SET245 دامنه‌های مختلف فشار ورودی را در نظر گرفته است. به همین دلیل باید فشار واقعی ورودی خط گاز پیش از سفارش با مشخصات فنی رگلاتور انتخابی تطبیق داده شود.
دامنه فشار خروجی رگلاتور SET245
رگلاتور SET245 با استفاده از فنرهای مختلف امکان تنظیم فشار خروجی در دامنه‌های متفاوت را فراهم می‌کند. انتخاب فنر و محدوده فشار خروجی باید بر اساس فشار مورد نیاز مصرف‌کننده و شرایط کاری سیستم انجام شود.
به همین دلیل نمی‌توان یک فشار خروجی ثابت را برای تمام پیکربندی‌های SET245 در نظر گرفت. مشخصات فشار خروجی روی برچسب هر رگلاتور درج می‌شود و باید هنگام انتخاب محصول مورد توجه قرار گیرد.
رگلاتور SET245/F فیلتردار
یکی از نسخه‌های این محصول، رگلاتور فیلتردار SET245/F است. این مدل علاوه بر تنظیم فشار گاز، دارای فیلتر برای جلوگیری از عبور ذرات و آلودگی‌های موجود در مسیر گاز است.
نمونه ارائه‌شده با کد سفارش SET245/F/DN20/05 دارای اتصال DN20 معادل 3/4 اینچ است. راهنمای فنی محصول، فیلتر 50 میکرومتری را برای نسخه SET245/F معرفی کرده و امکان استفاده از سایر فیلترها را نیز طبق سفارش در نظر گرفته است.
گازهای قابل استفاده در SET245
مطابق مشخصات سازنده، رگلاتور گاز SET245 برای استفاده با چند نوع سیال گازی معرفی شده است:
استفاده از رگلاتور باید مطابق محدوده‌ها و شرایط مشخص‌شده توسط سازنده انجام شود و انتخاب آن برای هر سیستم باید بر اساس مشخصات فنی خط و مصرف‌کننده صورت گیرد.
استانداردها و محدوده دمای کاری رگلاتور SET245
استانداردها
- INSO 6027-1، رده A، گروه 2
- EN 88-1، رده A، گروه 2
دمای کاری
محدوده دمای کاری اعلام‌شده برای SET245 از 15- تا 60 درجه سانتی‌گراد است. شرایط دمایی محل نصب باید با این محدوده مطابقت داشته باشد.
در صورت نصب رگلاتور در فضای باز، رعایت دستورالعمل‌های سازنده برای محافظت محصول در برابر باران و شرایط محیطی ضروری است.
کاربردهای رگلاتور گاز SET245 سایز 3/4 اینچ
رگلاتور گاز SET245 برای کنترل فشار در مصرف‌کننده‌های کوچک و سیستم‌هایی که به تنظیم فشار گاز در محدوده مشخص نیاز دارند، کاربرد دارد.
خطوط گاز تجهیزات گرمایشی
قابل استفاده در خطوط گاز تجهیزات گرمایشی متناسب با ظرفیت رگلاتور.
مشعل‌ها و تجهیزات گازسوز
مناسب برای کاربردهای گازسوزی که مشخصات فشار و ظرفیت مورد نیاز با رگلاتور مطابقت داشته باشد.
سیستم‌های کنترل خط گاز
برای سیستم‌هایی که به کنترل و تنظیم فشار گاز نیاز دارند.
کاربردهای صنعتی
قابل استفاده در تجهیزات صنعتی با مصرف گاز متناسب با ظرفیت رگلاتور.
ظرفیت واقعی رگلاتور باید متناسب با مصرف گاز سیستم انتخاب شود. پیش از انتخاب، بررسی منحنی ظرفیت به افت فشار اهمیت دارد.
ویژگی‌های رگلاتور گاز SETAAK مدل SET245
طراحی قفل‌شونده
رگلاتور SET245 از نوع رگلاتور فشار گاز قفل‌شونده برای کنترل فشار گاز است.
اتصال 3/4 اینچ
دارای اتصال رزوه‌ای DN20 با رزوه Rp3/4 برای خطوط گاز با اتصال متناسب.
پیکربندی فشار متنوع
امکان انتخاب مشخصات فشار ورودی و خروجی متناسب با پیکربندی مورد نیاز.
نسخه فیلتردار
نسخه SET245/F برای کاربردهایی که به فیلتراسیون مسیر گاز نیاز دارند.
محدوده دمایی مشخص
قابل استفاده در محدوده دمای کاری 15- تا 60 درجه سانتی‌گراد.
استانداردهای مشخص
مطابق استانداردهای اعلام‌شده INSO 6027-1 و EN 88-1.
مزایای رگلاتور SET245
کنترل فشار گاز
برای سیستم‌هایی که به تنظیم فشار گاز در محدوده مورد نیاز مصرف‌کننده احتیاج دارند.
انتخاب پیکربندی
امکان انتخاب مشخصات فشار متناسب با شرایط سیستم و نیاز مصرف‌کننده.
گزینه فیلتردار
نسخه SET245/F برای سیستم‌هایی که به فیلتر مسیر گاز نیاز دارند.
کاربردهای متنوع
قابل استفاده در مصرف‌کننده‌های کوچک و سیستم‌های کنترل فشار گاز متناسب با مشخصات فنی.
نکات مهم هنگام خرید رگلاتور SET245 سایز 3/4
هنگام خرید رگلاتور گاز SET245 سایز 3/4 اینچ صرفاً توجه به سایز اتصال کافی نیست. انتخاب صحیح باید بر اساس مجموعه‌ای از پارامترهای فنی انجام شود.
- فشار ورودی واقعی خط گاز
- فشار خروجی مورد نیاز مصرف‌کننده
- ظرفیت مصرف‌کننده
- منحنی ظرفیت و افت فشار
- نیاز یا عدم نیاز به فیلتر
- نوع گاز مصرفی
- شرایط دمایی محل نصب
- نوع و سایز اتصال
در صفحه محصول فارا، مشخصات فشار ورودی، فشار خروجی و فیلتر به‌صورت انتخابی ارائه می‌شود. بنابراین هنگام ثبت سفارش بهتر است مشخصات مورد نیاز سیستم به‌طور دقیق بررسی و انتخاب شود.
نصب و نگهداری رگلاتور SET245
نصب، تنظیم و تعمیر رگلاتور گاز باید توسط افراد متخصص انجام شود. پیش از نصب، مسیر گاز باید بسته باشد و جهت عبور گاز مطابق علامت روی بدنه رعایت شود.
- پیش از نصب، مسیر لوله و اجزای اتصال را از ذرات و آلودگی پاک کنید.
- جهت جریان گاز را مطابق علامت روی بدنه رگلاتور قرار دهید.
- اطمینان حاصل کنید فشار خط از فشار بیشینه مجاز رگلاتور بیشتر نباشد.
- پس از نصب، آب‌بندی اتصالات و نبود نشتی را بررسی کنید.
- طبق راهنمای سازنده، ترجیحاً رگلاتور به شکلی نصب شود که محل قرارگیری فنر تنظیم رو به بالا باشد.
- بازرسی‌های منظم برای اطمینان از عملکرد صحیح رگلاتور انجام شود.
خرید رگلاتور گاز SETAAK مدل SET245 از فارا
قیمت و خرید رگلاتور SET245 سایز 3/4 اینچ
اگر به دنبال خرید رگلاتور گاز SETAAK مدل SET245 سایز 3/4 اینچ هستید، این محصول با امکان انتخاب مشخصات مورد نیاز سیستم ارائه می‌شود. از آنجا که قیمت رگلاتور SET245 می‌تواند بر اساس پیکربندی انتخابی، فشار ورودی، فشار خروجی و نوع فیلتر متفاوت باشد، قیمت نهایی پس از انتخاب مشخصات قابل بررسی است.
برای دریافت قیمت روز رگلاتور گاز SET245، مشاهده مشخصات فنی و ثبت سفارش، می‌توانید به صفحه محصولات دستگاه و ابزار در فروشگاه فارا مراجعه کنید. پیش از خرید، بررسی فشار ورودی، فشار خروجی، ظرفیت مصرف‌کننده و نیاز به نسخه فیلتردار به انتخاب دقیق‌تر کمک می‌کند.
سؤالات متداول درباره رگلاتور گاز SET245
رگلاتور گاز SET245 دارای اتصال DN20 با رزوه Rp3/4 معادل 3/4 اینچ است.
مدل SET245 برای فشار ورودی تا 500 میلی‌بار معرفی شده است؛ فشار دقیق قابل استفاده به پیکربندی انتخابی محصول بستگی دارد.
فشار خروجی SET245 به پیکربندی و فنر انتخابی بستگی دارد و نمی‌توان یک فشار خروجی ثابت را برای تمام پیکربندی‌های این مدل در نظر گرفت.
مدل SET245/F نسخه فیلتردار این رگلاتور است و علاوه بر تنظیم فشار گاز، دارای فیلتر برای جلوگیری از عبور ذرات و آلودگی‌های موجود در مسیر گاز است.
این مدل برای گاز طبیعی، گاز مایع LPG، هوا و گاز شهری معرفی شده است. انتخاب نهایی باید بر اساس نوع سیال و شرایط واقعی سیستم انجام شود.
خیر. علاوه بر سایز اتصال باید فشار ورودی، فشار خروجی مورد نیاز، ظرفیت مصرف‌کننده، منحنی ظرفیت به افت فشار، نوع گاز، دمای کاری و نیاز به فیلتر بررسی شود.
جمع‌بندی
رگلاتور گاز SETAAK مدل SET245 سایز 3/4 اینچ با اتصال DN20 و رزوه Rp3/4، یک رگلاتور قفل‌شونده برای کنترل فشار گاز در مصرف‌کننده‌های کوچک است. این محصول برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و امکان انتخاب پیکربندی‌های مختلف فشار ورودی و خروجی را دارد.
نسخه فیلتردار SET245/F نیز برای کاربردهایی که به فیلتراسیون گاز نیاز دارند ارائه شده است. برای دستیابی به عملکرد مناسب، انتخاب مدل باید بر اساس فشار ورودی، فشار خروجی، ظرفیت مصرف‌کننده و منحنی ظرفیت به افت فشار انجام شود.
