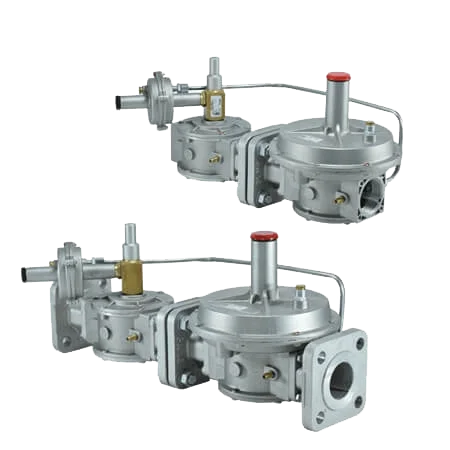

شیر قطع سریع فشار بیشینه گاز ستاک مدل SET852H
سامانه SET852(H) ستاک، مجموعهای شامل رگلاتور گاز SET252(H) و شیر قطع سریع فشار بیشینه SET275 است که برای تنظیم فشار گاز و حفاظت از خطوط در برابر افزایش فشار طراحی شده است.
مدلSET852(H)
رگلاتورSET252(H)
شیر قطع سریعSET275
معرفی شیر قطع سریع فشار بیشینه گاز ستاک SET852H
شیر قطع سریع فشار بیشینه گاز ستاک مدل SET852H یک سامانه کنترلی برای استفاده در خطوط گاز است که از ترکیب رگلاتور گاز و شیر قطع سریع فشار بیشینه تشکیل میشود. این مجموعه با کنترل فشار گاز و ایجاد امکان قطع جریان در شرایط افزایش فشار، برای استفاده در سیستمهای گازرسانی و خطوط مشعل طراحی شده است.
سامانه SET852(H) شامل رگلاتور SET252(H)، شیر قطع سریع فشار بیشینه SET275 و تجهیزات و اتصالات مورد نیاز برای انتقال فشار خروجی رگلاتور به حسگر شیر قطع سریع است. این ساختار باعث میشود کنترل و حفاظت از فشار گاز در یک مجموعه هماهنگ انجام شود.
ویژگیهای کلیدی سامانه SET852(H)
تنظیم فشار
رگلاتور SET252(H) وظیفه تنظیم فشار گاز ورودی و تأمین فشار خروجی مورد نیاز را بر عهده دارد.
حفاظت در برابر افزایش فشار
شیر قطع سریع SET275 بهعنوان بخش حفاظتی سامانه در برابر افزایش فشار عمل میکند.
دو سایز اتصال
این سامانه با اتصالات DN40 و DN50 معرفی شده است.
دمای کاری
محدوده دمای کاری اعلامشده برای سامانه از 15- تا 60 درجه سانتیگراد است.
ساختار و عملکرد سامانه SET852(H)
در ساختار این سامانه، رگلاتور SET252(H) وظیفه تنظیم فشار گاز را بر عهده دارد و شیر قطع سریع فشار بیشینه SET275 بهعنوان بخش حفاظتی، در برابر افزایش فشار عمل میکند.
فشار خروجی رگلاتور از طریق مسیر حسگر به شیر قطع سریع منتقل میشود تا عملکرد سیستم حفاظتی بر اساس فشار تنظیمشده انجام گیرد. به این ترتیب، سامانه SET852(H) تنظیم فشار و حفاظت در برابر افزایش فشار را در یک مجموعه هماهنگ ارائه میکند.
این سامانه برای استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری طراحی شده است و میتواند در محدوده دمایی 15- تا 60 درجه سانتیگراد مورد استفاده قرار گیرد.

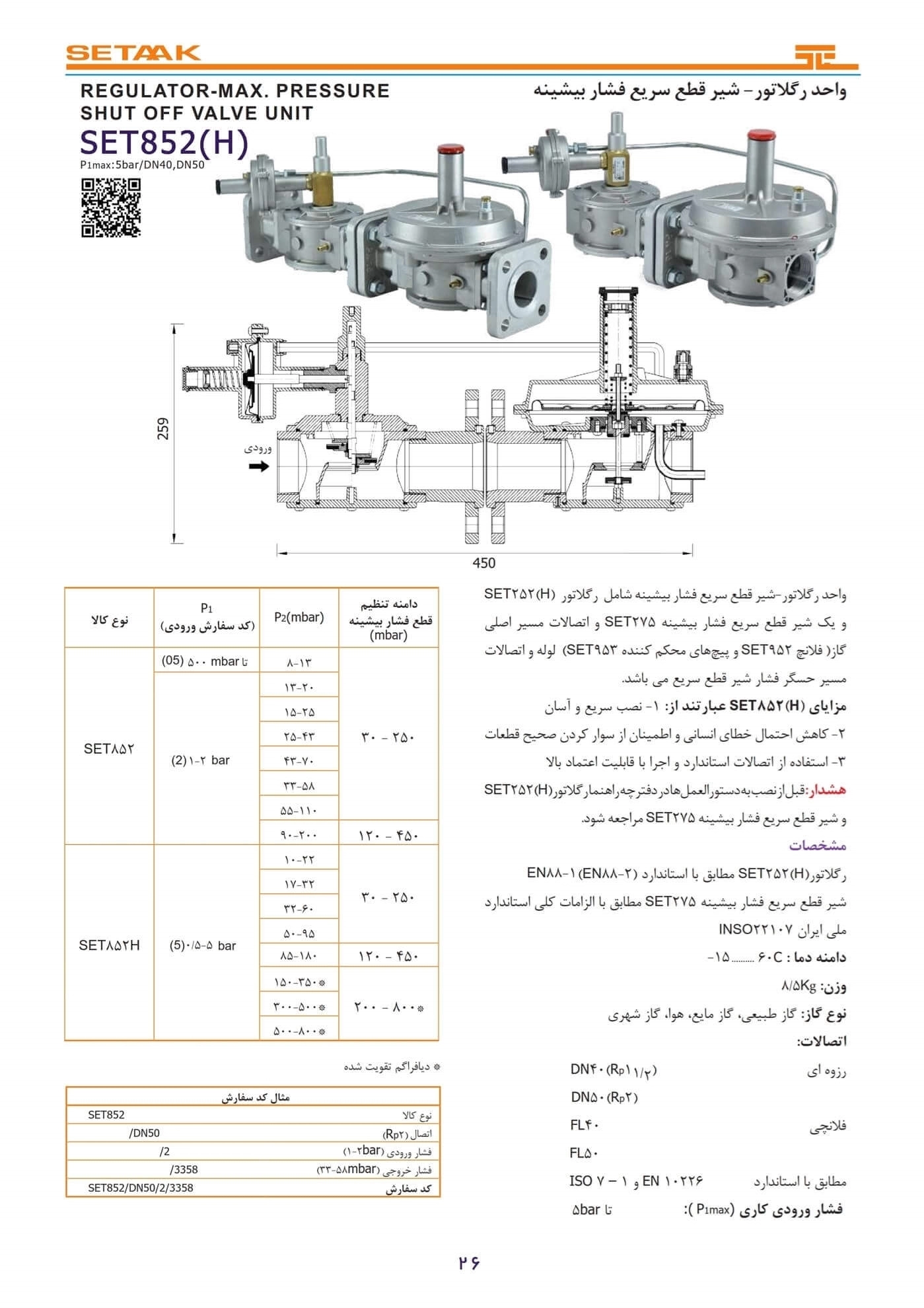

مشخصات فنی شیر قطع سریع فشار بیشینه ستاک SET852(H)
| مشخصات |
مقدار |
| برند |
ستاک |
| مدل |
SET852(H) |
| نوع محصول |
سامانه رگلاتور و شیر قطع سریع فشار بیشینه |
| رگلاتور مورد استفاده |
SET252(H) |
| شیر قطع سریع |
SET275 |
| اتصالات رزوهای |
DN40 (Rp1½) و DN50 (Rp2) |
| فلنج اتصالات |
FL40 و FL50 |
| رزوه تنفس |
G1/4 |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا، گاز شهری |
| حداکثر فشار ورودی کاری |
5 بار |
| محدوده تنظیم فشار خروجی |
10–22 تا 800–500 میلیبار، بسته به مدل |
| محدوده دمای کاری |
15- تا 60 درجه سانتیگراد |
| وزن |
8.5 کیلوگرم |
| استاندارد اتصالات |
ISO 7-1 و EN 10226 |
مشخصات فوق بر اساس اطلاعات ارائهشده برای محصول SET852(H) تنظیم شده است.
استانداردهای شیر قطع سریع فشار بیشینه SET852H
یکی از نکات مهم در انتخاب تجهیزات کنترل و حفاظت خطوط گاز، توجه به استانداردهای مورد استفاده در طراحی و ساخت اجزای محصول است. در سامانه SET852(H)، رگلاتور SET252(H) مطابق با استاندارد EN 88-2 معرفی شده و شیر قطع سریع فشار بیشینه SET275 نیز مطابق با استاندارد ملی ایران INSO 22107 معرفی شده است.
اتصالات این سامانه نیز مطابق با استانداردهای ISO 7-1 و EN 10226 معرفی شدهاند. بررسی استانداردها در کنار فشار کاری، نوع گاز و مشخصات اتصال، برای انتخاب صحیح تجهیزات کنترل فشار گاز اهمیت دارد.
کاربرد شیر قطع سریع فشار بیشینه گاز ستاک
سامانه SET852(H) برای خطوط گاز و سیستمهایی که کنترل فشار و حفاظت در برابر افزایش فشار اهمیت دارد، مورد استفاده قرار میگیرد. از جمله کاربردهای اعلامشده برای این مجموعه میتوان به موارد زیر اشاره کرد:
- خطوط گازرسانی مشعلها
- سیستمهای کنترل گاز صنعتی
- تجهیزات و خطوط مصرف گاز طبیعی
- سیستمهای استفادهکننده از گاز مایع
- خطوط گاز شهری
- مدارهای گاز با نیاز به تنظیم و حفاظت فشار
- تجهیزات صنعتی و مشعلهای گازسوز
نوع گاز قابل استفاده در این سامانه شامل گاز طبیعی، گاز مایع، هوا و گاز شهری اعلام شده است.
ویژگیهای سامانه SET852(H) ستاک
ویژگیهای فنی
- ترکیب رگلاتور SET252(H) و شیر قطع سریع فشار بیشینه SET275
- اتصالات DN40 (Rp1½) و DN50 (Rp2)
- فلنجهای اتصالات FL40 و FL50
- رزوه تنفس G1/4
- حداکثر فشار ورودی کاری 5 بار
- محدوده تنظیم فشار خروجی بسته به مدل
- وزن 8.5 کیلوگرم
- محدوده دمای کاری 15- تا 60 درجه سانتیگراد
انواع گاز قابل استفاده
- گاز طبیعی
- گاز مایع
- هوا
- گاز شهری
استانداردهای اعلامشده
- EN 88-2 برای رگلاتور SET252(H)
- INSO 22107 برای شیر قطع سریع SET275
- ISO 7-1 و EN 10226 برای اتصالات
مزایای استفاده از سامانه SET852(H)
ترکیب رگلاتور و شیر قطع سریع فشار بیشینه در یک سامانه، امکان مدیریت بهتر فشار و حفاظت از خط گاز را فراهم میکند. وجود رگلاتور SET252(H) در کنار شیر قطع سریع SET275 باعث میشود علاوه بر تنظیم فشار خروجی، حفاظت سیستم در برابر افزایش فشار نیز در نظر گرفته شود.
تنظیم و حفاظت همزمان
سامانه برای تنظیم فشار گاز و حفاظت در برابر افزایش فشار در یک مجموعه هماهنگ طراحی شده است.
پشتیبانی از دو سایز اتصال
اتصالات DN40 و DN50 امکان انتخاب متناسب با مشخصات خط را فراهم میکنند.
تنوع گاز قابل استفاده
این سامانه برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
محدوده دمای کاری مشخص
محدوده دمای کاری اعلامشده از 15- تا 60 درجه سانتیگراد است.
نکات مهم هنگام انتخاب و نصب SET852H
انتخاب سایز اتصال، فشار ورودی، فشار خروجی مورد نیاز و نوع گاز از مهمترین مواردی هستند که باید پیش از خرید سامانه SET852(H) بررسی شوند. این محصول در سایزهای اتصال DN40 و DN50 ارائه شده و محدوده تنظیم فشار خروجی آن نیز بسته به مدل انتخابی متفاوت است.
- سایز اتصال مورد نیاز خط را مشخص کنید.
- فشار ورودی واقعی سیستم را بررسی کنید.
- فشار خروجی مورد نیاز تجهیزات مصرفکننده را تعیین کنید.
- نوع گاز مورد استفاده در خط را مشخص کنید.
- در صورت نیاز به فلنج، تجهیزات فلنج متناسب با اندازه اتصال را انتخاب کنید.
- مسیر حسگر را مطابق دستورالعمل سازنده و شرایط فنی خط نصب کنید.
برای فلنجدار کردن ورودی و خروجی، باید تجهیزات فلنج متناسب با اندازه اتصال انتخاب و سفارش داده شوند. نصب مسیر حسگر نیز باید مطابق دستورالعمل سازنده و شرایط فنی خط گاز انجام شود.
قیمت شیر قطع سریع فشار بیشینه گاز ستاک SET852H
قیمت سامانه شیر قطع سریع فشار بیشینه گاز ستاک مدل SET852(H) به مشخصات انتخابی، سایز اتصال و شرایط تأمین محصول بستگی دارد. برای اطلاع از قیمت بهروز، بهتر است مشخصات دقیق مورد نیاز خود را هنگام استعلام اعلام کنید تا قیمت مربوط به مدل و سایز صحیح ارائه شود.
خرید شیر قطع سریع فشار بیشینه گاز ستاک SET852H
برای خرید شیر قطع سریع فشار بیشینه گاز ستاک مدل SET852(H)، پیش از ثبت سفارش مشخصات فنی از جمله سایز اتصال، فشار ورودی و محدوده فشار خروجی مورد نیاز را بررسی کنید. دریافت مشاوره تخصصی پیش از خرید میتواند به انتخاب مدل متناسب با شرایط خط کمک کند.
سؤالات متداول درباره شیر قطع سریع فشار بیشینه SET852H
این سامانه شامل رگلاتور SET252(H)، شیر قطع سریع فشار بیشینه SET275 و تجهیزات و اتصالات مورد نیاز برای انتقال فشار خروجی رگلاتور به حسگر شیر قطع سریع است.
این سامانه با اتصالات DN40 (Rp1½) و DN50 (Rp2) معرفی شده است.
حداکثر فشار ورودی کاری اعلامشده برای سامانه SET852(H) برابر با 5 بار است.
گاز طبیعی، گاز مایع، هوا و گاز شهری بهعنوان گازهای قابل استفاده برای این سامانه اعلام شدهاند.
محدوده دمای کاری اعلامشده برای سامانه SET852(H) از 15- تا 60 درجه سانتیگراد است.
برای رگلاتور SET252(H) استاندارد EN 88-2، برای شیر قطع سریع SET275 استاندارد INSO 22107 و برای اتصالات استانداردهای ISO 7-1 و EN 10226 اعلام شده است.
جمعبندی
شیر قطع سریع فشار بیشینه گاز ستاک SET852(H) یک سامانه ترکیبی شامل رگلاتور SET252(H) و شیر قطع سریع فشار بیشینه SET275 است که برای تنظیم فشار و حفاظت خطوط گاز در برابر افزایش فشار طراحی شده است.
پشتیبانی از اتصالات DN40 و DN50، قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری، حداکثر فشار ورودی کاری 5 بار و محدوده دمای کاری 15- تا 60 درجه سانتیگراد از مشخصات مهم این مجموعه محسوب میشوند.
