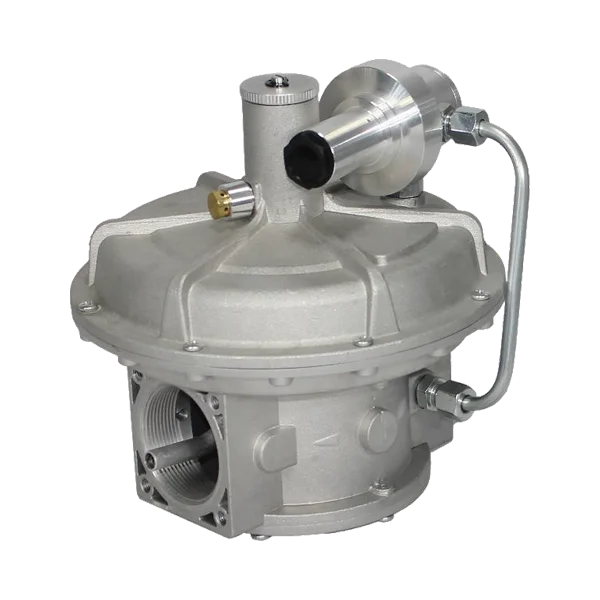

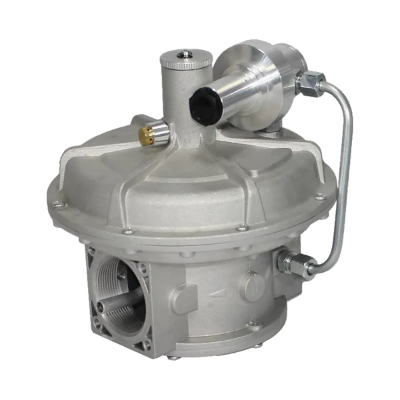

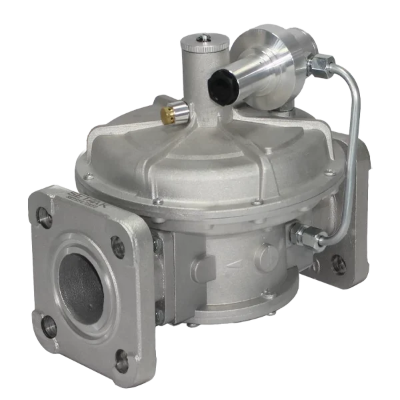

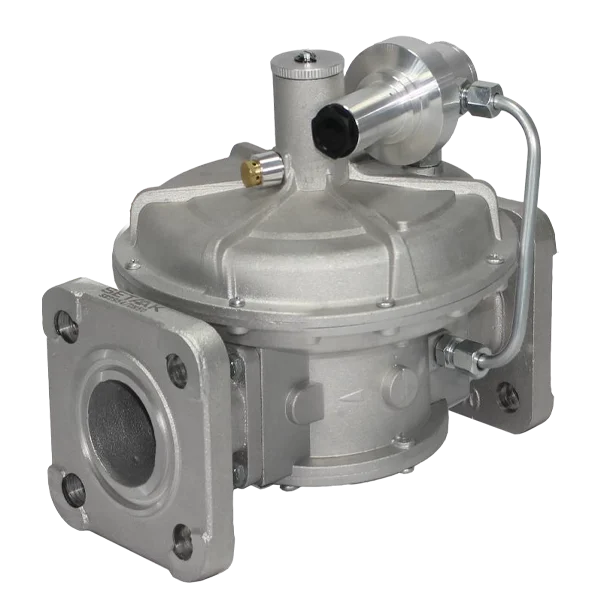

رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 1.1/2 اینچ
رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 1.1/2 اینچ، تجهیزی برای کاهش، تنظیم و تثبیت فشار گاز در خطوط گازرسانی است. این مدل با سایز DN40 و اتصال رزوهای Rp1½، علاوه بر کنترل فشار خروجی، به شیر اطمینان داخلی نیز مجهز شده است.
مشخصات کلیدی
- مدل: SET252H
- سایز: DN40 / Rp1½
- اتصال: رزوهای
- حداکثر فشار ورودی: 5 بار
- رده دقت: AC10
- رده قفل فشار: SG30
خلاصه: رگلاتور ستاک SET252H سایز 1.1/2 اینچ، یک رگلاتور گاز DN40 با اتصال رزوهای Rp1½ است که برای فشار ورودی حداکثر 5 بار طراحی شده و به شیر اطمینان داخلی مجهز است.
مشخصات فنی رگلاتور SET252H سایز 1.1/2 اینچ
مدل SET252H در سایز DN40 و با اتصال رزوهای Rp1½ عرضه میشود. این رگلاتور برای کنترل فشار گاز در شرایطی استفاده میشود که فشار ورودی بیشتر از فشار موردنیاز مصرفکننده باشد و حداکثر فشار ورودی قابل استفاده برای آن 5 بار است.
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET252H |
| سایز |
DN40 / Rp1½ / 1.1/2 اینچ |
| نوع تجهیز |
رگلاتور فشار گاز با شیر اطمینان داخلی |
| حداکثر فشار ورودی |
5 بار |
| نوع اتصال |
رزوهای |
| استاندارد اتصال |
EN 10226 و ISO 7-1 |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| محدوده دمای محیط |
15- تا 60+ درجه سانتیگراد |
| استاندارد محصول |
EN 88-2، کلاس A، گروه 2 |
| رده دقت |
AC10 |
| رده قفل فشار |
SG30 |
عملکرد رگلاتور SET252H با شیر اطمینان داخلی
وظیفه اصلی رگلاتور گاز، کاهش و تثبیت فشار گاز در محدوده موردنیاز تجهیزات مصرفکننده است. در مدل SET252H این عملکرد در کنار یک شیر اطمینان داخلی انجام میشود تا کنترل فشار و حفاظت از بخش پاییندست سیستم به شکل یکپارچه انجام شود.
مکانیزم داخلی، دیافراگم و فنر در فرآیند کنترل فشار نقش دارند. با تغییر فشار ورودی یا میزان مصرف گاز، مکانیزم داخلی رگلاتور موقعیت شیر را برای حفظ فشار خروجی تنظیم میکند.
شیر اطمینان داخلی در SET252H
وجود شیر اطمینان داخلی یکی از ویژگیهای مهم رگلاتور SET252H است. این مکانیزم برای حفاظت در برابر افزایش فشار خروجی و کنترل شرایط غیرعادی فشار در بخش پاییندست رگلاتور مورد استفاده قرار میگیرد.
عملکرد شیر اطمینان به تنظیمات رگلاتور و فنر مورد استفاده وابسته است. بنابراین هنگام انتخاب یا تعویض فنر باید مدل دقیق رگلاتور و محدوده فشار موردنیاز سیستم بررسی شود.
فشار ورودی رگلاتور SET252H سایز DN40
رگلاتور SET252H سایز 1.1/2 اینچ برای فشار ورودی حداکثر 5 بار طراحی شده است. این ویژگی امکان استفاده از آن را در سیستمهایی فراهم میکند که فشار گاز ورودی بیشتر از فشار موردنیاز تجهیزات مصرفکننده است.
با این حال، فشار واقعی خط باید پیش از انتخاب رگلاتور بررسی شود و فشار کاری سیستم نباید از محدوده مجاز تجهیز فراتر رود.
محدوده فشار خروجی و انتخاب فنر
انتخاب فنر مناسب یکی از پارامترهای مهم در دستیابی به فشار خروجی موردنظر است. فنرهای مختلف برای محدودههای متفاوت فشار خروجی مورد استفاده قرار میگیرند و انتخاب آنها باید بر اساس نیاز سیستم و شرایط کاری خط انجام شود.
در خانواده SET252H محدودههای متفاوتی برای فشار خروجی و فنرهای مربوط به آن در نظر گرفته شده است. بنابراین نمیتوان صرفاً بر اساس سایز 1.1/2 اینچ، یک فنر مشخص را برای تمام کاربردها مناسب دانست.
پیش از خرید یا تعویض فنر، مدل دقیق رگلاتور، فشار خروجی موردنیاز و مشخصات فنر موجود را بررسی کنید.
ظرفیت عبور گاز در رگلاتور SET252H
ظرفیت عبور گاز در رگلاتور SET252H به عواملی مانند فشار ورودی، فشار خروجی، نوع گاز و شرایط کاری سیستم بستگی دارد. به همین دلیل، ظرفیت یکسانی را نمیتوان برای تمام شرایط بهرهبرداری در نظر گرفت.
برای انتخاب صحیح رگلاتور DN40 باید حداکثر مصرف گاز تجهیزات پاییندست، فشار ورودی و فشار خروجی موردنیاز به صورت همزمان بررسی شوند. سایز اتصال به تنهایی نمیتواند ظرفیت واقعی موردنیاز سیستم را مشخص کند.
کاربردهای رگلاتور SET252H سایز 1.1/2 اینچ
رگلاتور SET252H برای استفاده در سیستمهای مختلف کنترل فشار گاز طراحی شده و قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری را دارد.
- خطوط گازرسانی صنعتی
- تأسیسات گازرسانی ساختمانها
- تجهیزات گازسوز
- مشعلها و تجهیزات مصرفکننده گاز
- خطوط گاز با فشار ورودی بالا
- سیستمهای نیازمند تنظیم و تثبیت فشار
- سیستمهای نیازمند حفاظت در برابر افزایش فشار خروجی
اتصال و سایز رگلاتور SET252H
مدل موردنظر با سایز DN40 و اتصال Rp1½ عرضه میشود که معادل اتصال رزوهای 1.1/2 اینچ است. استاندارد اتصال رزوهای این مدل مطابق EN 10226 و ISO 7-1 اعلام شده است.
هنگام نصب باید سایز و استاندارد اتصال لوله با رگلاتور مطابقت داشته باشد. همچنین لازم است از وارد شدن فشار مکانیکی و تنش اضافی به بدنه رگلاتور جلوگیری شود.
نکات نصب رگلاتور SET252H سایز 1.1/2 اینچ
پیش از نصب رگلاتور باید مسیر گاز قطع و شرایط ایمن برای انجام عملیات نصب فراهم شود. جهت عبور گاز نیز باید مطابق علامت مشخصشده روی بدنه رگلاتور باشد.
- پیش از نصب، تمیزی لوله و اتصالات را بررسی کنید.
- از ورود براده، ذرات فلزی و آلودگی به داخل رگلاتور جلوگیری کنید.
- طول رزوه لوله را متناسب با رزوه رگلاتور انتخاب کنید.
- از اعمال فشار مکانیکی و تنش اضافی به بدنه جلوگیری کنید.
- اتصال رزوهای را مطابق استاندارد مربوط به تجهیز اجرا کنید.
تنظیم فشار خروجی و نگهداری SET252H
تنظیم فشار خروجی
تنظیم فشار خروجی باید با استفاده از فنر مناسب و بر اساس محدوده فشار موردنیاز انجام شود. پس از نصب نیز فشار خروجی باید با ابزار اندازهگیری مناسب کنترل شود.
بهتر است تنظیم فشار در شرایط واقعی بهرهبرداری و با توجه به میزان مصرف گاز انجام شود تا عملکرد رگلاتور در حالتهای مختلف مصرف بررسی شود.
بازرسی و سرویس دورهای
وضعیت بدنه، اتصالات، فشار خروجی و عملکرد مکانیزم داخلی باید در دورههای مشخص بررسی شود. در صورت نیاز به تعویض قطعات، استفاده از قطعات سازگار با مدل SET252H اهمیت دارد.
هرگونه تنظیم، تعمیر یا تعویض قطعات داخلی رگلاتور باید توسط فرد متخصص و مطابق دستورالعمل فنی محصول انجام شود.
ویژگیها و مزایای رگلاتور SET252H
کنترل فشار گاز
مناسب برای کاهش و تثبیت فشار گاز در محدوده موردنیاز تجهیزات مصرفکننده.
شیر اطمینان داخلی
مجهز به مکانیزم داخلی برای حفاظت در برابر افزایش فشار خروجی و شرایط غیرعادی فشار.
اتصال رزوهای
اتصال Rp1½ در سایز DN40 برای استفاده در خطوط دارای اتصال رزوهای مناسب است.
محدوده دمای کاری
قابل استفاده در محدوده دمای محیط 15- تا 60+ درجه سانتیگراد.
انتخاب فنر
فشار خروجی با توجه به فنر انتخابشده و نیاز واقعی سیستم تعیین میشود.
مشخصات استاندارد
مطابق اطلاعات فنی ارائهشده، دارای استاندارد EN 88-2، کلاس A، گروه 2 است.
مزایای استفاده
- ترکیب عملکرد تنظیم فشار و شیر اطمینان داخلی در یک تجهیز.
- مناسب برای خطوط گاز با فشار ورودی حداکثر 5 بار.
- قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری.
- امکان انتخاب فنر متناسب با محدوده فشار خروجی موردنیاز.
- اتصال رزوهای Rp1½ مناسب برای خطوط دارای این نوع اتصال.
استاندارد و شرایط کاری SET252H
رگلاتور SET252H بر اساس اطلاعات فنی ارائهشده مطابق استاندارد EN 88-2، کلاس A، گروه 2 طراحی شده است. محدوده دمای محیط کاری این مدل از 15- تا 60+ درجه سانتیگراد اعلام شده و حداکثر فشار ورودی آن 5 بار است.
این مشخصات باید هنگام انتخاب رگلاتور برای یک سیستم گازرسانی در کنار فشار واقعی خط، فشار خروجی موردنیاز، نوع گاز و شرایط کاری مورد بررسی قرار گیرد.
قیمت و خرید رگلاتور با شیر اطمینان داخلی SET252H سایز 1.1/2 اینچ
قیمت رگلاتور SET252H سایز 1.1/2 اینچ به عواملی مانند مدل، سایز، نوع اتصال، محدوده فشار خروجی و فنر مورد استفاده بستگی دارد. به همین دلیل، بررسی قیمت روز در کنار مشخصات فنی محصول اهمیت زیادی دارد.
انتخاب دقیق پیش از خرید
پیش از ثبت سفارش، فشار ورودی، فشار خروجی موردنیاز، سایز لوله، نوع گاز و محدوده فنر را بررسی کنید. تطبیق مشخصات رگلاتور با شرایط واقعی خط، مهمترین مرحله برای انتخاب صحیح تجهیز است.
سؤالات متداول درباره رگلاتور SET252H
این مدل دارای اتصال رزوهای Rp1½ در سایز DN40 است و استاندارد اتصال آن EN 10226 و ISO 7-1 اعلام شده است.
حداکثر فشار ورودی اعلامشده برای رگلاتور SET252H برابر با 5 بار است.
شیر اطمینان داخلی برای حفاظت در برابر افزایش فشار خروجی و کنترل شرایط غیرعادی فشار در بخش پاییندست رگلاتور استفاده میشود.
خیر. ظرفیت عبور گاز به فشار ورودی، فشار خروجی، نوع گاز و شرایط کاری سیستم وابسته است و باید در کنار حداکثر مصرف تجهیزات پاییندست بررسی شود.
مدل دقیق رگلاتور، فشار خروجی موردنیاز و مشخصات فنر باید بررسی شود تا فنر متناسب با شرایط واقعی سیستم انتخاب شود.
جمعبندی
رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 1.1/2 اینچ، یک رگلاتور گاز DN40 با اتصال رزوهای Rp1½ است که برای کاهش و تثبیت فشار گاز در سیستمهای مختلف مورد استفاده قرار میگیرد. این مدل برای فشار ورودی حداکثر 5 بار طراحی شده و قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری را دارد.
وجود شیر اطمینان داخلی، امکان انتخاب فنر متناسب با محدوده فشار خروجی و قابلیت استفاده در سیستمهای مختلف گازرسانی از ویژگیهای مهم SET252H محسوب میشود. انتخاب فنر، تنظیم فشار و نصب رگلاتور باید متناسب با شرایط واقعی سیستم و توسط فرد متخصص انجام شود.
