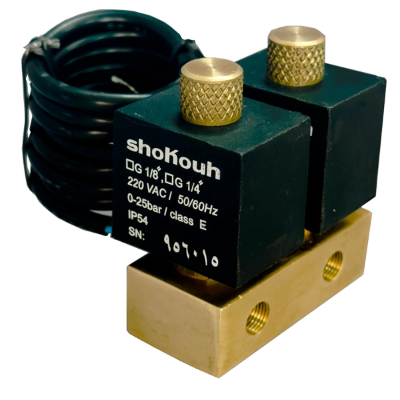

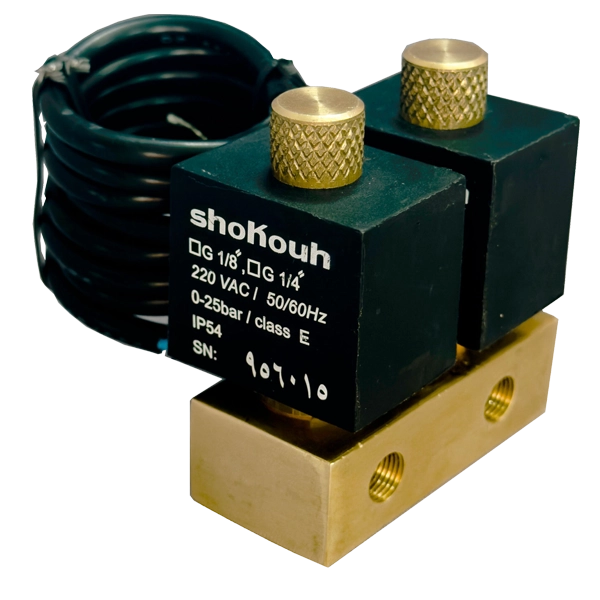

شیر برقی گازوئیلی شکوه؛ مشخصات، کاربرد و خرید
شیر برقی گازوئیلی شکوه یکی از تجهیزات کنترلی مدار سوخت مشعل‌های گازوئیلی و سیستم‌های مصرف‌کننده سوخت مایع است که برای کنترل جریان گازوئیل در مسیر سوخت مورد استفاده قرار می‌گیرد.
این شیر با عملکرد Normally Closed در حالت عادی بسته است و با برق‌دار شدن بوبین، مسیر عبور سوخت را باز می‌کند. فشار کاری تا 20 بار، بدنه برنجی، کارکرد دائم و درجه حفاظت IP65 از مشخصات اعلام‌شده محصول هستند.
مشخصات کلیدی
- عملکرد Normally Closed
- مناسب مدار سوخت مایع
- بدنه برنجی
- فشار کاری 0 تا 20 بار
- درجه حفاظت IP65
- کارکرد دائم
خلاصه: شیر برقی گازوئیلی شکوه برای کنترل جریان گازوئیل و سوخت‌های مایع در مدار مشعل طراحی شده است. عملکرد نرمال بسته، فشار کاری 0 تا 20 بار، توان بوبین 8 وات، تغذیه 220 ولت تک‌فاز و حفاظت IP65 از مشخصات مهم آن هستند.
شیر برقی گازوئیلی شکوه چیست؟
شیر برقی گازوئیلی یک تجهیز الکترومکانیکی برای کنترل جریان گازوئیل و سایر سوخت‌های مایع است که در مسیر انتقال سوخت نصب می‌شود. عملکرد این شیر توسط بوبین الکتریکی کنترل شده و با دریافت فرمان از سیستم کنترل مشعل، وضعیت شیر تغییر می‌کند.
در حالت عادی، شیر بسته است و با ارسال فرمان الکتریکی، بوبین فعال شده و مسیر عبور سوخت باز می‌شود. به همین دلیل شیر برقی گازوئیلی یکی از اجزای مهم مدار سوخت مشعل محسوب می‌شود.
عملکرد Normally Closed در شیر گازوئیلی شکوه
مهم‌ترین ویژگی عملکردی این محصول، نرمال بسته بودن آن است. در صورت قطع برق یا خاموش بودن مشعل، شیر در وضعیت بسته قرار می‌گیرد. با صدور فرمان و برق‌دار شدن بوبین، مسیر عبور گازوئیل باز می‌شود.
این عملکرد باعث می‌شود هنگام خاموش بودن مشعل، جریان سوخت به سمت نازل ادامه پیدا نکند. در نتیجه شیر برقی می‌تواند به‌عنوان یکی از اجزای کنترلی مهم در مدار سوخت مشعل مورد استفاده قرار گیرد.
کاربرد شیر برقی گازوئیلی شکوه
شیر برقی گازوئیلی شکوه در مسیر عبور گازوئیل و سوخت‌های مایع مورد استفاده قرار می‌گیرد و برای کنترل جریان سوخت در سیستم‌های مشعل طراحی شده است. این شیر می‌تواند در مسیر سوخت و بین اجزای مدار، متناسب با طراحی سیستم نصب شود.
استفاده در مشعل‌های گازوئیلی
در مشعل‌های گازوئیلی، کنترل دقیق جریان سوخت برای عملکرد مناسب سیستم احتراق اهمیت دارد. شیر برقی با کنترل مسیر گازوئیل، امکان قطع و وصل سوخت را متناسب با فرمان سیستم کنترل مشعل فراهم می‌کند.
هنگام خاموش شدن مشعل، بسته شدن شیر باعث می‌شود از ورود ناخواسته سوخت به سمت نازل و محفظه احتراق جلوگیری شود. این عملکرد از دلایل اصلی استفاده از شیرهای برقی در مدار سوخت مشعل است.
کاربرد در سیستم‌های سوخت مایع
علاوه بر گازوئیل، این شیر برای کاربردهای مرتبط با سوخت مایع نیز معرفی شده است. با این حال، انتخاب محصول باید بر اساس نوع سیال، فشار، دما و شرایط کاری سیستم انجام شود تا مشخصات شیر با کاربرد مورد نظر مطابقت داشته باشد.
مشخصات فنی شیر برقی گازوئیلی شکوه
شیر برقی گازوئیلی شکوه دارای بدنه فلزی از جنس برنج است و در بخش آب‌بندی آن از متریال‌هایی مانند ویتون و اورینگ‌های مناسب استفاده شده است. مشخصات اصلی محصول در جدول زیر آمده است:
| مشخصه |
مقدار یا توضیحات |
| نوع عملکرد |
Normally Closed (NC) |
| کاربرد اصلی |
کنترل جریان گازوئیل و سوخت مایع در مدار مشعل |
| جنس بدنه |
برنج |
| متریال آب‌بندی |
Viton، NBR و FPM مطابق مشخصات اعلام‌شده |
| فشار کاری |
0 تا 20 بار |
| فشار لحظه‌ای یا ضربه‌ای |
تا 90 بار |
| حداکثر دمای سیال |
100 درجه سانتی‌گراد |
| حداکثر دمای محیط |
55 درجه سانتی‌گراد |
| توان بوبین |
8 وات |
| برق تغذیه |
220 ولت تک‌فاز |
| نوع کارکرد |
دائم‌کار یا 100 درصد کارکرد |
| درجه حفاظت |
IP65 |
| کشور سازنده |
ایران |
فشار کاری شیر برقی گازوئیلی
محدوده فشار کاری اعلام‌شده برای شیر برقی گازوئیلی شکوه 0 تا 20 بار است. همچنین فشار لحظه‌ای یا ضربه‌ای تا 90 بار برای محصول اعلام شده است. هنگام انتخاب شیر باید فشار واقعی مدار سوخت با محدوده مجاز محصول مطابقت داشته باشد.
جنس بدنه و آب‌بندی
بدنه شیر از برنج ساخته شده است. در مشخصات آب‌بندی محصول نیز ویتون (Viton)، اورینگ NBR و آب‌بندی FPM ذکر شده است. سازگاری این متریال‌ها با نوع سیال و شرایط کاری باید در انتخاب محصول مورد توجه قرار گیرد.
دمای کاری
حداکثر دمای سیال برای این شیر 100 درجه سانتی‌گراد و حداکثر دمای محیط 55 درجه سانتی‌گراد اعلام شده است. بنابراین دمای سوخت و شرایط محیط نصب باید پیش از استفاده بررسی شود.
ویژگی‌های الکتریکی شیر برقی گازوئیلی شکوه
توان بوبین 8 وات
توان مصرفی اعلام‌شده برای بوبین شیر برقی برابر با 8 وات است.
تغذیه 220 ولت
برق تغذیه محصول 220 ولت تک‌فاز اعلام شده است و باید با مدار فرمان مطابقت داشته باشد.
حفاظت IP65
بخش الکتریکی محصول دارای درجه حفاظت IP65 است.
کارکرد دائم
شیر برای کارکرد 100 درصد یا دائم‌کار معرفی شده است.
استاندارد حفاظتی IP65
درجه حفاظت IP65 یکی از مشخصات بخش الکتریکی شیر برقی گازوئیلی شکوه است. با این حال، نصب و سیم‌کشی محصول باید متناسب با دستورالعمل فنی و شرایط محیطی انجام شود.
اهمیت شیر برقی در مدار سوخت مشعل
در یک سیستم مشعل گازوئیلی، تأمین سوخت به‌تنهایی کافی نیست و جریان گازوئیل باید در زمان مناسب برقرار و در زمان خاموش بودن مشعل متوقف شود. شیر برقی این وظیفه کنترلی را با دریافت فرمان از سیستم کنترل مشعل انجام می‌دهد.
قرار گرفتن شیر برقی در مسیر سوخت باعث می‌شود فرمان سیستم کنترل به عملکرد مکانیکی شیر تبدیل شده و مسیر عبور گازوئیل بر اساس وضعیت مشعل باز یا بسته شود. این موضوع در کنترل جریان سوخت اهمیت دارد.
جلوگیری از عبور ناخواسته سوخت
زمانی که مشعل خاموش است، شیر برقی در وضعیت عادی بسته باقی می‌ماند. به همین دلیل مسیر عبور گازوئیل به سمت نازل بسته بوده و جریان ناخواسته سوخت در زمان خاموش بودن مشعل کنترل می‌شود.
مزایای شیر برقی گازوئیلی شکوه
عملکرد نرمال بسته
در حالت عادی مسیر سوخت بسته است و با دریافت فرمان الکتریکی باز می‌شود.
فشار کاری تا 20 بار
محدوده فشار کاری اعلام‌شده محصول از 0 تا 20 بار است.
مناسب مدار سوخت مشعل
برای کنترل جریان گازوئیل و سوخت مایع در سیستم‌های مشعل معرفی شده است.
حفاظت IP65
بخش الکتریکی محصول دارای درجه حفاظت IP65 است.
کارکرد دائم
قابلیت 100 درصد کارکرد یا دائم‌کار بودن در مشخصات محصول اعلام شده است.
بدنه برنجی
بدنه فلزی شیر از جنس برنج ساخته شده و برای مدارهای سوخت مایع معرفی شده است.
مناسب برای کارکرد مداوم
قابلیت 100 درصد کارکرد یا دائم‌کار یکی از ویژگی‌های اعلام‌شده برای شیر برقی گازوئیلی شکوه است. این ویژگی محصول را برای سیستم‌هایی که نیاز به عملکرد مستمر دارند، قابل استفاده می‌کند.
ساخت ایران
شیر برقی گازوئیلی شکوه توسط شرکت شکوه الکترونیک تولید می‌شود. این مجموعه در زمینه تولید قطعات و تجهیزات کنترلی مشعل‌های گازی، گازوئیلی و دوگانه‌سوز فعالیت دارد و شیرهای برقی نیز در میان محصولات آن قرار دارند.
نکات مهم هنگام خرید شیر برقی گازوئیلی شکوه
پیش از خرید شیر برقی گازوئیلی شکوه، مشخصات سیستم سوخت‌رسانی و شرایط کاری تجهیز را بررسی کنید. نوع سوخت، فشار کاری، دمای سیال، ولتاژ بوبین و شرایط نصب از مهم‌ترین مواردی هستند که باید با مشخصات محصول مطابقت داده شوند.
| مورد بررسی |
مشخصات محصول |
| نوع عملکرد |
Normally Closed |
| نوع سوخت |
گازوئیل و سوخت‌های مایع مطابق کاربرد و سازگاری محصول |
| فشار کاری |
0 تا 20 بار |
| دمای سیال |
حداکثر 100 درجه سانتی‌گراد |
| دمای محیط |
حداکثر 55 درجه سانتی‌گراد |
| ولتاژ تغذیه |
220 ولت تک‌فاز |
| توان بوبین |
8 وات |
| درجه حفاظت |
IP65 |
بررسی فشار و دمای سیستم
اگر فشار خط سوخت از محدوده مجاز شیر بیشتر باشد، استفاده از محصول می‌تواند عملکرد سیستم را با مشکل مواجه کند. همچنین دمای سوخت و محیط باید در محدوده تعیین‌شده برای شیر قرار داشته باشد.
توجه به ولتاژ بوبین
پیش از خرید باید ولتاژ مدار فرمان با ولتاژ بوبین شیر مطابقت داشته باشد. در مشخصات این محصول، برق تغذیه 220 ولت تک‌فاز و توان بوبین 8 وات اعلام شده است. اتصال شیر به مدار نامتناسب می‌تواند باعث آسیب به بوبین یا عملکرد نادرست محصول شود.
بررسی سازگاری با سوخت
نوع سیال مورد استفاده باید پیش از انتخاب بررسی شود. شیر برای گازوئیل و کاربردهای سوخت مایع معرفی شده است؛ با این حال، انتخاب نهایی باید بر اساس مشخصات دقیق سیستم و سازگاری محصول با سیال انجام شود.
قیمت شیر برقی گازوئیلی شکوه
قیمت شیر برقی گازوئیلی شکوه را باید در کنار مشخصات فنی و شرایط سیستم بررسی کرد. پیش از ثبت سفارش، از سازگاری شیر با نوع سوخت، فشار کاری، دمای سیال، ولتاژ مدار فرمان و شرایط نصب اطمینان حاصل کنید.
اگر به دنبال یک شیر برقی برای کنترل جریان گازوئیل در مشعل هستید، مدل شکوه با عملکرد نرمال بسته و قابلیت کارکرد دائم می‌تواند برای مدارهای سوخت مورد بررسی قرار گیرد. استفاده از محصول اصل و نصب صحیح آن نیز در عملکرد مناسب و طول عمر سیستم اهمیت دارد.
سؤالات متداول درباره شیر برقی گازوئیلی شکوه
این شیر از نوع Normally Closed یا نرمال بسته است؛ در حالت عادی مسیر سوخت بسته بوده و با برق‌دار شدن بوبین، مسیر عبور گازوئیل باز می‌شود.
محدوده فشار کاری اعلام‌شده برای این شیر 0 تا 20 بار است و فشار لحظه‌ای یا ضربه‌ای تا 90 بار نیز برای آن ذکر شده است.
برق تغذیه شیر 220 ولت تک‌فاز و توان مصرفی بوبین 8 وات اعلام شده است.
این شیر برای کنترل جریان گازوئیل و سوخت‌های مایع در مدار مشعل‌های گازوئیلی و تجهیزات مصرف‌کننده سوخت مایع معرفی شده است.
درجه حفاظت اعلام‌شده برای بخش الکتریکی محصول IP65 است.
حداکثر دمای سیال 100 درجه سانتی‌گراد و حداکثر دمای محیط 55 درجه سانتی‌گراد اعلام شده است.
خرید شیر برقی گازوئیلی شکوه
برای انتخاب شیر برقی مناسب مدار سوخت مشعل، نوع سوخت، فشار کاری، دمای سیال، ولتاژ بوبین و شرایط نصب را با مشخصات محصول تطبیق دهید.
شیر برقی گازوئیلی شکوه با عملکرد Normally Closed، بدنه برنجی، کارکرد دائم و درجه حفاظت IP65 برای کنترل جریان گازوئیل و سوخت مایع معرفی شده است.
جمع‌بندی
شیر برقی گازوئیلی شکوه یک شیر نرمال بسته برای کنترل جریان گازوئیل و سوخت‌های مایع در مدار مشعل است. بدنه برنجی، فشار کاری 0 تا 20 بار، حداکثر دمای سیال 100 درجه سانتی‌گراد، توان بوبین 8 وات، تغذیه 220 ولت تک‌فاز، کارکرد دائم و درجه حفاظت IP65 از مشخصات اعلام‌شده آن هستند.
برای انتخاب صحیح، شرایط واقعی سیستم از جمله نوع سوخت، فشار و دما، ولتاژ مدار فرمان و محل نصب باید بررسی شود تا محصول متناسب با نیاز مدار سوخت انتخاب شود.
