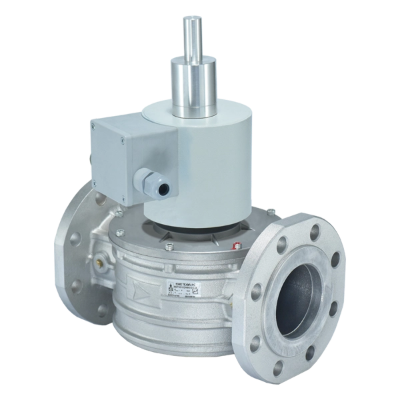

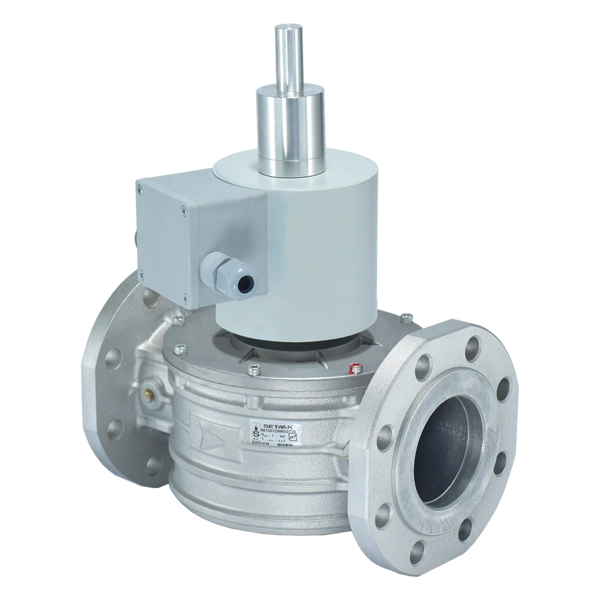

شیر برقی تدریجی SET144/SQ/DN65
شیر برقی تدریجی SET144/SQ/DN65 یکی از تجهیزات کنترل جریان گاز برای خطوط گاز و مشعل است که با عملکرد نرمال بسته، مسیر گاز را در حالت بدون برق بسته نگه می‌دارد و با برقدار شدن سیم‌پیچ، مسیر عبور گاز را به‌صورت تدریجی باز می‌کند.
این مدل دارای اتصال فلنجی، سایز DN65، حداکثر فشار ورودی 360 میلی‌بار و محدوده دمای کاری 20- تا 60 درجه سانتی‌گراد است و برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
خلاصه مشخصات:
- مدل: SET144/SQ/DN65
- سایز: DN65
- نوع اتصال: فلنجی
- حداکثر فشار ورودی: 360 میلی‌بار
- دمای کاری: 20- تا 60°C
- وزن: 9.7 کیلوگرم
شیر برقی تدریجی SET144/SQ/DN65 چیست؟
شیر برقی آرام SET144/SQ/DN65 یکی از تجهیزات کنترل جریان گاز در خطوط گاز و مشعل است که برای باز شدن تدریجی مسیر عبور گاز طراحی شده است. این محصول از نوع عادی بسته یا Normally Closed (NC) است؛ بنابراین در حالت بدون برق، مسیر گاز بسته باقی می‌ماند و با برقدار شدن سیم‌پیچ، شیر باز شده و جریان گاز برقرار می‌شود.
در صورت قطع جریان برق نیز شیر بسته شده و جریان گاز متوقف خواهد شد. قطع برق می‌تواند در اثر فرمان تجهیزاتی مانند سوئیچ فشار یا ترموستات انجام شود. همچنین امکان تجهیز کنترل به SAO یا سوئیچ آشکارساز وضعیت باز یا بسته بودن شیر در مشخصات محصول ذکر شده است.
مشخصات فنی شیر برقی تدریجی SET144/SQ/DN65
مدل SET144/SQ/DN65 برای استفاده در خطوط گاز با سایز DN65 طراحی شده و دارای اتصال فلنجی است. این شیر مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده است. مشخصات اصلی محصول در جدول زیر آمده است.
| مشخصه |
مقدار |
| مدل |
SET144/SQ/DN65 |
| سایز اسمی |
DN65 |
| نوع اتصال |
فلنجی |
| نوع عملکرد |
نرمال بسته (Normally Closed) |
| گازهای قابل استفاده |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| حداکثر فشار ورودی |
360 میلی‌بار |
| محدوده دمای کاری |
20- تا 60 درجه سانتی‌گراد |
| استانداردها |
EN 161 و EN 13611 |
| گروه |
گروه 2 |
| وزن |
9.7 کیلوگرم |
نوع گاز قابل استفاده در SET144/SQ/DN65
بر اساس مشخصات محصول، شیر برقی تدریجی SET144/SQ/DN65 برای استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری طراحی شده است. انتخاب شیر باید بر اساس نوع سیال، فشار ورودی و شرایط واقعی کاری سیستم انجام شود تا مشخصات محصول با نیاز مدار مطابقت داشته باشد.
عملکرد شیر برقی آرام SET144/SQ/DN65
باز شدن تدریجی مسیر گاز
ویژگی اصلی شیر برقی آرام، باز شدن کنترل‌شده مسیر عبور گاز است. این ساختار در مدارهایی اهمیت دارد که برقراری ناگهانی جریان گاز مطلوب نیست و لازم است مسیر گاز به شکل آرام وارد مدار شود. به همین دلیل، شیر برقی آرام می‌تواند در مجموعه‌های کنترل گاز و مشعل که کنترل فرآیند ورود گاز اهمیت دارد، مورد استفاده قرار گیرد.
بسته شدن شیر هنگام قطع برق
SET144/SQ/DN65 در حالت عادی بسته است. زمانی که تغذیه الکتریکی قطع شود، شیر بسته شده و جریان گاز متوقف می‌شود. این قابلیت امکان استفاده از شیر در کنار تجهیزات کنترلی مانند سوئیچ فشار و ترموستات را در مدارهای کنترل و ایمنی گاز فراهم می‌کند.
کاربرد شیر برقی تدریجی DN65
شیر برقی آرام SET144/SQ در سیستم‌هایی مورد استفاده قرار می‌گیرد که نیاز به کنترل جریان گاز و باز شدن تدریجی مسیر دارند. سایز DN65 این مدل برای خطوط گاز با قطر اسمی بزرگ‌تر نسبت به مدل‌های DN15، DN20، DN25، DN40 و DN50 معرفی شده است.
کاربرد در خطوط گاز و مشعل
این محصول در دسته کنترل‌های خط گاز مشعل قرار دارد و می‌تواند در مدارهای گازرسانی و تجهیزات مشعل مورد استفاده قرار گیرد. انتخاب شیر مناسب باید با توجه به سایز خط، فشار ورودی، نوع گاز و سایر تجهیزات موجود در مدار انجام شود.
استاندارد و محدوده کاری شیر SET144/SQ/DN65
شیر برقی تدریجی SET144/SQ/DN65 مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده است. محدوده دمایی اعلام‌شده برای محصول 20- تا 60 درجه سانتی‌گراد بوده و حداکثر فشار ورودی قابل استفاده برای این مدل 360 میلی‌بار است.
بررسی فشار ورودی پیش از خرید
یکی از مهم‌ترین موارد در انتخاب شیر برقی، تطبیق فشار خط با محدوده فشار مجاز محصول است. از آنجا که حداکثر فشار ورودی مدل SET144/SQ/DN65 برابر 360 میلی‌بار اعلام شده، فشار کاری سیستم باید پیش از خرید بررسی شود تا انتخاب محصول با شرایط واقعی خط مطابقت داشته باشد.
نکات مهم هنگام انتخاب شیر برقی تدریجی
انتخاب سایز مناسب
پیش از خرید باید مشخص شود که خط مورد نظر به شیر DN65 نیاز دارد. تطبیق سایز شیر با خط و فلنج‌های موجود، یکی از مهم‌ترین موارد در طراحی و نصب سیستم است.
بررسی نوع گاز و فشار کاری
نوع گاز یا سیال و فشار ورودی نیز باید با مشخصات محصول مطابقت داشته باشد. SET144/SQ/DN65 برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی آن 360 میلی‌بار است.
| پارامتر انتخاب |
مشخصات SET144/SQ/DN65 |
| سایز خط |
DN65 |
| نوع اتصال |
فلنجی |
| نوع سیال |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| حداکثر فشار ورودی |
360 میلی‌بار |
| دمای کاری |
20- تا 60°C |
ویژگی‌های شیر برقی تدریجی SET144/SQ/DN65
باز شدن تدریجی
طراحی شده برای باز شدن کنترل‌شده مسیر عبور گاز در مدارهای گاز و مشعل.
عملکرد نرمال بسته
در حالت بدون تغذیه الکتریکی مسیر گاز بسته باقی می‌ماند و با قطع برق جریان گاز متوقف می‌شود.
سایز DN65
مناسب برای خطوطی که به شیر با سایز اسمی DN65 نیاز دارند.
اتصال فلنجی
دارای اتصال فلنجی و معرفی‌شده با فلنج مطابق ISO7005-PN16.
محدوده دمای کاری
محدوده دمای کاری اعلام‌شده برای محصول از 20- تا 60 درجه سانتی‌گراد است.
فشار ورودی
حداکثر فشار ورودی اعلام‌شده برای این مدل 360 میلی‌بار است.
مزایای شیر برقی تدریجی SET144/SQ/DN65
ترکیب باز شدن آرام، عملکرد نرمال بسته، اتصال فلنجی و سایز DN65، این مدل را برای مدارهایی که کنترل جریان گاز اهمیت دارد، قابل استفاده می‌کند. مشخصات اعلام‌شده این محصول نیز امکان بررسی آن را برای کاربردهای مختلف کنترل گاز و مشعل فراهم می‌کند.
- باز شدن آرام و کنترل‌شده: مناسب برای مدارهایی که برقراری ناگهانی جریان گاز مطلوب نیست.
- عملکرد Normally Closed: در حالت بدون برق مسیر گاز بسته باقی می‌ماند.
- سایز DN65: برای خطوط گاز با قطر اسمی DN65.
- اتصال فلنجی: مناسب برای سیستم‌های دارای اتصال فلنجی متناسب.
- تنوع سیال قابل استفاده: معرفی‌شده برای گاز طبیعی، گاز مایع، هوا و گاز شهری.
- محدوده دمایی مشخص: قابل استفاده در محدوده 20- تا 60 درجه سانتی‌گراد طبق مشخصات محصول.
- استانداردهای اعلام‌شده: EN 161 و EN 13611، گروه 2.
قیمت و خرید شیر برقی تدریجی SET144/SQ/DN65
برای خرید شیر برقی تدریجی SET144/SQ/DN65 بهتر است ابتدا مشخصات خط و شرایط کاری خود را بررسی کنید. سایز خط، نوع اتصال، نوع گاز یا سیال و فشار ورودی از مهم‌ترین مواردی هستند که باید پیش از انتخاب محصول با مشخصات شیر تطبیق داده شوند.
صفحه محصول در فروشگاه فارا، مدل SET144/SQ/DN65 را با سایز DN65 و اتصال فلنجی معرفی کرده و اطلاعات فنی، کاتالوگ کنترل‌های خط گاز، کاتالوگ شیرهای برقی و راهنمای اختصاصی محصول را در اختیار خریداران قرار می‌دهد. همچنین امکان ثبت سفارش و افزودن محصول به سبد خرید، دریافت پیش‌فاکتور، مشاوره تخصصی و مهندسی، ارسال به تمام نقاط و ضمانت اصالت کالا فراهم شده است.
سؤالات متداول درباره شیر برقی SET144/SQ/DN65
این مدل با سایز اسمی DN65 معرفی شده و دارای اتصال فلنجی است.
این محصول از نوع نرمال بسته یا Normally Closed است؛ در حالت بدون برق مسیر گاز بسته می‌ماند.
این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
حداکثر فشار ورودی اعلام‌شده برای این مدل 360 میلی‌بار است.
محدوده دمای کاری اعلام‌شده برای محصول از 20- تا 60 درجه سانتی‌گراد است.
این محصول مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده است.
خرید شیر برقی تدریجی SET144/SQ/DN65
پیش از خرید، سایز خط، نوع گاز یا سیال و فشار ورودی را با مشخصات فنی SET144/SQ/DN65 تطبیق دهید تا محصول متناسب با شرایط سیستم انتخاب شود.
جمع‌بندی
شیر برقی تدریجی SET144/SQ/DN65 یک کنترل نرمال بسته برای خطوط گاز و مشعل است که با سایز DN65 و اتصال فلنجی ارائه می‌شود. این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی آن 360 میلی‌بار است. عملکرد تدریجی، محدوده دمای کاری 20- تا 60 درجه سانتی‌گراد، استانداردهای EN 161 و EN 13611 و وزن 9.7 کیلوگرم از مشخصات مهم این محصول هستند.
