معرفی رگلاتورهای گاز مایع SETAK؛ بررسی مدلهای SET 291، SET 292 و SET 293
رگلاتور گاز مایع یکی از مهمترین تجهیزات در مسیر انتقال و مصرف گاز مایع است که وظیفه کاهش و تنظیم فشار گاز ورودی و رساندن آن به فشار مناسب برای مصرفکننده را بر عهده دارد. انتخاب صحیح رگلاتور تأثیر مستقیمی بر ایمنی، پایداری فشار، ظرفیت عبور گاز و عملکرد تجهیزات مصرفکننده دارد.
معرفی رگلاتورهای گاز مایع SETAK

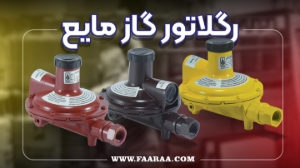

شرکت SETAK چند مدل رگلاتور گاز مایع را برای کاربردهای مختلف ارائه میکند که از مهمترین آنها میتوان به رگلاتور قرمز SET 291، رگلاتور قهوهای SET 292 و رگلاتور زرد SET 293 اشاره کرد. این محصولات با توجه به فشار ورودی، فشار خروجی و ظرفیت عبور گاز، در سیستمهای دو مرحلهای یا در برخی کاربردها بهصورت تکمرحلهای مورد استفاده قرار میگیرند.
شناخت تفاوت این سه مدل به انتخاب صحیح تجهیزات کمک میکند. در سیستم دو مرحلهای، فرآیند کاهش فشار میان دو رگلاتور تقسیم میشود؛ در حالی که در سیستم تکمرحلهای، کاهش فشار در یک رگلاتور انجام میشود.
رگلاتور قرمز SET 291؛ رگلاتور فشار بالای مرحله اول
رگلاتور قرمز SET 291 بهعنوان رگلاتور فشار بالای مرحله اول در سیستمهای دو مرحلهای گاز مایع مورد استفاده قرار میگیرد. حداکثر فشار ورودی این رگلاتور 75 بار است و امکان تنظیم فشار خروجی در محدوده 70 تا 350 میلیبار را فراهم میکند.
در صورت نیاز و با استفاده از فنر مناسب، فشار خروجی این رگلاتور را میتوان در محدوده 350 تا 700 میلیبار نیز تنظیم کرد. حداکثر ظرفیت نامی SET 291 برابر با 50 کیلوگرم بر ساعت است.
این محصول همچنین به شیر اطمینان داخلی مجهز شده و مسیر تنفس آن به سمت خروجی قرار دارد؛ ویژگیای که در طراحی و بهرهبرداری صحیح سیستم گاز مایع اهمیت دارد.
کاربرد رگلاتور SET 291
رگلاتور SET 291 عمدتاً بهعنوان رگلاتور مرحله اول در سیستمهای دو مرحلهای نصب میشود. همچنین در برخی مشعلها و تجهیزات صنعتی که به فشار بالاتر نیاز دارند، میتوان از آن بهصورت تکمرحلهای نیز استفاده کرد.
از جمله کاربردهای این رگلاتور میتوان به تأمین گاز مایع برای کورههای سنتی، دیگهای بخار و برخی تجهیزات صنعتی اشاره کرد.
رگلاتور قهوهای SET 292؛ رگلاتور فشار پایین مرحله دوم
رگلاتور قهوهای SET 292 در سیستمهای دو مرحلهای بهعنوان رگلاتور فشار پایین یا مرحله دوم مورد استفاده قرار میگیرد. این رگلاتور گاز را پس از کاهش فشار در مرحله اول دریافت کرده و فشار آن را به محدوده مناسب برای مصرفکننده میرساند.
حداکثر فشار ورودی این رگلاتور 1.4 بار بوده و فشار خروجی آن در محدوده 23 تا 33 میلیبار تنظیم میشود. حداکثر ظرفیت نامی این محصول نیز 20 کیلوگرم بر ساعت است.
رگلاتور SET 292 دارای شیر اطمینان داخلی بوده و مسیر تنفس آن در سمت ورودی قرار گرفته است.
کاربرد رگلاتور SET 292
وظیفه اصلی SET 292 دریافت گاز با فشار کاهشیافته از رگلاتور مرحله اول و رساندن آن به فشار مناسب مصرفکننده است. به همین دلیل، این مدل معمولاً در نزدیکی مصرفکننده و پس از رگلاتور فشار بالای SET 291 نصب میشود.
رگلاتور زرد SET 293؛ رگلاتور تکمرحلهای گاز مایع
رگلاتور زرد SET 293 برخلاف ترکیب SET 291 و SET 292، میتواند کاهش فشار گاز مایع را در یک مرحله انجام دهد. این ویژگی باعث میشود در برخی کاربردهایی که شرایط کاری و ظرفیت مصرف اجازه میدهد، استفاده از یک رگلاتور کافی باشد.
حداکثر فشار ورودی این رگلاتور 11 بار است و فشار خروجی آن در محدوده 23 تا 33 میلیبار تنظیم میشود. ظرفیت نامی SET 293 نیز 14 کیلوگرم بر ساعت است.
این رگلاتور دارای شیر اطمینان داخلی بوده و مسیر تنفس آن به سمت خروجی قرار دارد.
کاربرد رگلاتور SET 293
رگلاتور SET 293 در مواردی استفاده میشود که کاهش فشار مخزن گاز مایع تا فشار مناسب مصرفکننده در یک مرحله امکانپذیر باشد. با این حال، انتخاب سیستم تکمرحلهای باید با توجه به ظرفیت مصرف، فشار کاری، شرایط نصب و الزامات فنی انجام شود.
مقایسه رگلاتورهای SET 291، SET 292 و SET 293
| مدل | رنگ | نوع کاربرد | حداکثر فشار ورودی | فشار خروجی | ظرفیت نامی |
|---|---|---|---|---|---|
| SET 291 | قرمز | مرحله اول / فشار بالاتر | 75 بار | 70 تا 350 میلیبار با فنر مناسب: 350 تا 700 میلیبار |
50 کیلوگرم بر ساعت |
| SET 292 | قهوهای | مرحله دوم / فشار پایین | 1.4 بار | 23 تا 33 میلیبار | 20 کیلوگرم بر ساعت |
| SET 293 | زرد | تکمرحلهای | 11 بار | 23 تا 33 میلیبار | 14 کیلوگرم بر ساعت |
تفاوت سیستم دو مرحلهای و رگلاتور تکمرحلهای
در سیستم دو مرحلهای گاز مایع، کاهش فشار گاز بین دو رگلاتور تقسیم میشود. در این ساختار، رگلاتور قرمز SET 291 در مرحله اول فشار گاز را کاهش داده و سپس رگلاتور قهوهای SET 292 فشار را به محدوده مناسب مصرفکننده میرساند.
در مقابل، رگلاتور زرد SET 293 تمام فرآیند کاهش فشار را در یک مرحله انجام میدهد. بنابراین انتخاب میان سیستم دو مرحلهای و تکمرحلهای باید بر اساس نیاز واقعی پروژه و شرایط فنی آن صورت گیرد.
سیستم دو مرحلهای
شامل SET 291 در مرحله اول و SET 292 در مرحله دوم است و فرآیند کاهش فشار در دو مرحله انجام میشود.
سیستم تکمرحلهای
در این ساختار از SET 293 برای کاهش فشار گاز مایع در یک مرحله استفاده میشود.
مزایای سیستم دو مرحلهای رگلاتور گاز مایع
1. کاهش نوسانات فشار خروجی
یکی از مهمترین مزایای سیستم دو مرحلهای، کاهش نوسانات فشار خروجی است. تقسیم فرآیند کاهش فشار میان دو رگلاتور باعث میشود فشار نهایی گاز با پایداری بیشتری در محدوده مورد نیاز مصرفکننده قرار گیرد. این موضوع بهخصوص در تجهیزاتی که عملکرد آنها به فشار ثابت گاز وابسته است اهمیت دارد.
2. کاهش احتمال یخزدگی رگلاتور
کاهش سریع فشار گاز مایع در یک مرحله میتواند باعث کاهش دما شود و در شرایط خاص احتمال تشکیل یخ در رگلاتور را افزایش دهد. در سیستم دو مرحلهای، کاهش فشار میان دو رگلاتور تقسیم میشود و میتواند احتمال بروز این مشکل را کاهش دهد.
3. امکان طراحی مناسبتر لولهکشی
در طراحی صحیح سیستم، فشار خروجی رگلاتور مرحله اول نسبت به فشار نهایی مصرفکننده بیشتر است. این موضوع میتواند در شرایط مشخص امکان عبور مقدار بیشتری گاز از یک لوله با قطر معین را فراهم کند و به طراحی اقتصادیتر مسیر لولهکشی کمک کند.
البته انتخاب قطر لوله باید بر اساس ظرفیت مصرف، طول مسیر، فشار کاری، افت فشار مجاز و دستورالعمل سازنده انجام شود.
4. امکان تغذیه چند مصرفکننده
سیستم دو مرحلهای این امکان را فراهم میکند که یک رگلاتور فشار بالای SET 291، چند رگلاتور مرحله دوم SET 292 را تغذیه کند. این ساختار میتواند در ساختمانهای چندواحدی یا مجموعههایی با چند مصرفکننده کاربرد داشته باشد.
برای مثال، میتوان یک رگلاتور قرمز SET 291 را در نزدیکی مخزن نصب کرد و برای مصرفکنندگان مختلف، رگلاتورهای قهوهای SET 292 در نظر گرفت. تعداد دقیق رگلاتورها و نحوه طراحی شبکه باید بر اساس ظرفیت واقعی مصرف و محاسبات فنی تعیین شود.
مثال کاربردی رگلاتورهای SET در ساختمان چندواحدی
فرض کنید مصرف مورد نیاز هر واحد حدود 12 کیلوگرم بر ساعت گاز مایع باشد. در یک طراحی مناسب میتوان از یک رگلاتور قرمز SET 291 برای مجموعه و چند رگلاتور قهوهای SET 292 برای واحدهای مختلف استفاده کرد.
با این حال، تعداد دقیق رگلاتورها، ظرفیت مورد نیاز سیستم، نحوه انشعابگیری و ابعاد لولهها باید بر اساس مصرف واقعی، طول مسیر، افت فشار، شرایط نصب و دستورالعمل فنی محصول تعیین شود.
چگونه رگلاتور مناسب گاز مایع را انتخاب کنیم؟
برای انتخاب رگلاتور مناسب گاز مایع صرفاً نباید به فشار ورودی و خروجی توجه کرد. ظرفیت مصرف گاز، تعداد مصرفکنندهها، فشار مورد نیاز تجهیزات، طول مسیر لولهکشی و شرایط محیطی نیز از عوامل مهم در انتخاب رگلاتور هستند.
پارامترهای مهم هنگام انتخاب رگلاتور
- حداکثر فشار ورودی سیستم
- فشار خروجی مورد نیاز مصرفکننده
- ظرفیت مصرف گاز بر حسب کیلوگرم بر ساعت
- تعداد مصرفکنندهها و تجهیزات متصل
- طول و قطر مسیر لولهکشی
- شرایط محیطی و دمای کاری
- نوع سیستم؛ تکمرحلهای یا دو مرحلهای
راهنمای سریع انتخاب مدل SETAK
| مدل | انتخاب مناسب برای |
|---|---|
| SET 291 | کاهش فشار در مرحله اول و کاربردهای با فشار بالاتر |
| SET 292 | کاهش فشار در مرحله دوم و رساندن گاز به فشار مناسب مصرف |
| SET 293 | کاربردهای تکمرحلهای با ظرفیت و شرایط کاری متناسب |
برای انتخاب رگلاتور گاز مایع مناسب پروژه خود تصمیم دقیقتری بگیرید
انتخاب بین SET 291، SET 292 و SET 293 به فشار ورودی، فشار خروجی، ظرفیت مصرف و ساختار سیستم بستگی دارد. پیش از خرید، مشخصات فنی محصول و نیاز واقعی سیستم را بررسی کنید تا رگلاتور مناسب انتخاب شود.
اگر به دنبال رگلاتور گاز مایع SETAK هستید، مدل مناسب را بر اساس شرایط کاری و ظرفیت مورد نیاز انتخاب کنید.
سؤالات متداول درباره رگلاتورهای گاز مایع SETAK
جمعبندی
رگلاتورهای گاز مایع SETAK در مدلهای SET 291، SET 292 و SET 293 برای شرایط و کاربردهای متفاوت طراحی شدهاند. SET 291 با ظرفیت نامی 50 کیلوگرم بر ساعت، گزینهای مناسب برای مرحله اول کاهش فشار در سیستمهای دو مرحلهای است و SET 292 با ظرفیت 20 کیلوگرم بر ساعت وظیفه کاهش نهایی فشار برای مصرفکننده را بر عهده دارد.
در مقابل، SET 293 با ظرفیت نامی 14 کیلوگرم بر ساعت، امکان کاهش فشار گاز را در یک مرحله فراهم میکند. در پروژههایی که پایداری فشار، ظرفیت بالاتر، کاهش احتمال یخزدگی و امکان تغذیه چند مصرفکننده اهمیت دارد، استفاده از سیستم دو مرحلهای میتواند انتخاب مناسبی باشد.
در نهایت، انتخاب رگلاتور مناسب باید بر اساس فشار ورودی، فشار خروجی مورد نیاز، ظرفیت مصرف، تعداد مصرفکنندهها، شرایط لولهکشی و دستورالعمل سازنده انجام شود تا سیستم گاز مایع با عملکرد مناسب و ایمنی مطلوب مورد استفاده قرار گیرد.
