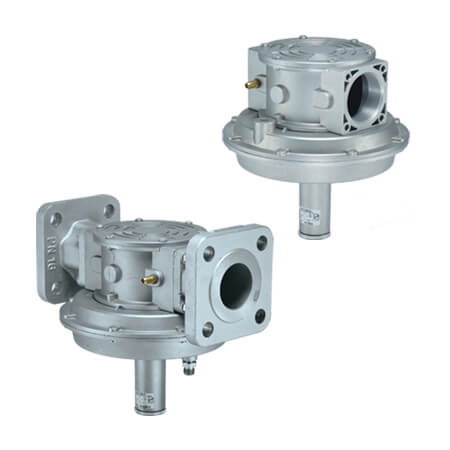

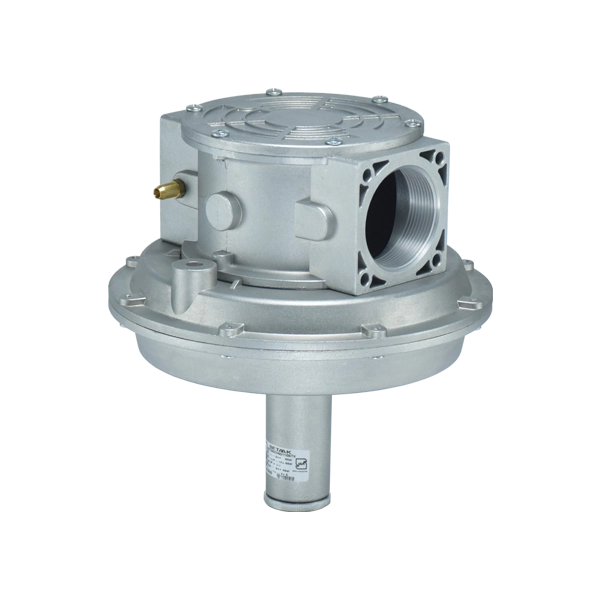

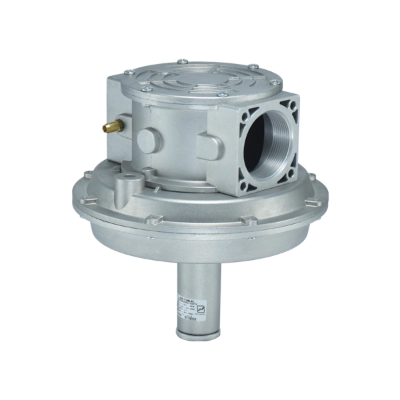

کنترل نسبت هوا گاز ستاک مدل SET285
کنترل نسبت هوا گاز ستاک مدل SET285 یکی از تجهیزات تخصصی مورد استفاده در سیستم‌های گازرسانی و مشعل است که برای تثبیت فشار خروجی یا کنترل نسبت فشار بین هوا و گاز به کار می‌رود. این محصول قابلیت استفاده به‌عنوان رگلاتور فشار صفر را دارد و در شرایطی که تنظیم دقیق نسبت هوا و گاز اهمیت دارد، برای کنترل جریان و فشار مورد استفاده قرار می‌گیرد.
مدل SET285 در دو سایز DN40 معادل 1½ اینچ و DN50 معادل 2 اینچ عرضه می‌شود. حداکثر فشار ورودی کاری آن 500 میلی‌بار و محدوده تنظیم فشار خروجی آن 2 تا 120 میلی‌بار است.
خلاصه مشخصات
- برند: ستاک
- مدل: SET285
- نوع: کنترل نسبت هوا گاز
- کاربرد: رگلاتور فشار صفر و کنترل نسبت هوا و گاز
- فشار ورودی: حداکثر 500 میلی‌بار
- خروجی: 2 تا 120 میلی‌بار
- سایز: DN40 و DN50
کنترل نسبت هوا گاز ستاک SET285 برای کاربردهای نیازمند کنترل فشار پایین و تنظیم نسبت فشار هوا و گاز طراحی شده و با سایزهای DN40 و DN50 و محدوده تنظیم خروجی 2 تا 120 میلی‌بار عرضه می‌شود.

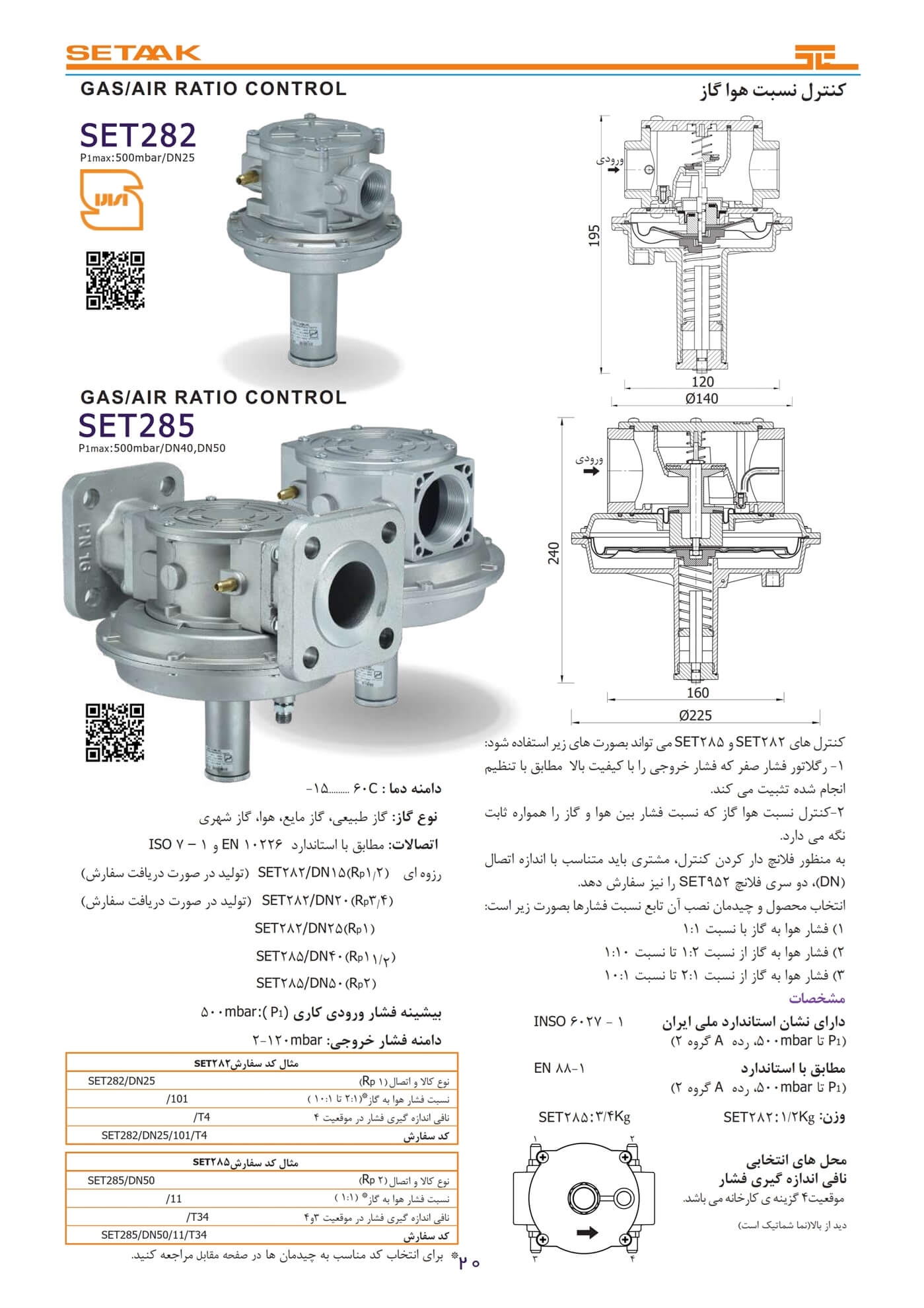

مشخصات فنی کنترل نسبت هوا گاز ستاک SET285
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET285 |
| نوع محصول |
کنترل نسبت هوا گاز |
| کاربرد |
رگلاتور فشار صفر و کنترل نسبت هوا و گاز |
| حداکثر فشار ورودی کاری |
500 میلی‌بار |
| محدوده تنظیم فشار خروجی |
2 تا 120 میلی‌بار |
| سایز اتصال |
DN40 (1½ اینچ) و DN50 (2 اینچ) |
| نوع اتصال |
رزوه‌ای |
| استاندارد اتصال رزوه‌ای |
EN 10226 و ISO 7-1 |
| استاندارد فلنج |
ISO 7005 و DIN 1092-4 |
| محدوده دمای کاری |
15- تا 60+ درجه سانتی‌گراد |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا، گاز شهری |
| استاندارد |
INSO 6027-1 و EN 88-1 |
| طبقه‌بندی |
رده A، گروه 2 |
ویژگی‌های کنترل نسبت هوا گاز ستاک SET285
قابلیت استفاده به‌عنوان رگلاتور فشار صفر
SET285 قابلیت استفاده به‌عنوان رگلاتور فشار صفر را دارد و برای تثبیت فشار خروجی در شرایط مشخص قابل استفاده است.
کنترل نسبت هوا و گاز
این مدل برای سیستم‌هایی که کنترل نسبت فشار بین هوا و گاز اهمیت دارد، مورد استفاده قرار می‌گیرد.
محدوده خروجی قابل تنظیم
محدوده تنظیم فشار خروجی SET285 از 2 تا 120 میلی‌بار اعلام شده است.
دو سایز اتصال
این محصول در سایزهای DN40 معادل 1½ اینچ و DN50 معادل 2 اینچ عرضه می‌شود.
قابل استفاده با چند نوع گاز
گاز طبیعی، گاز مایع، هوا و گاز شهری در مشخصات فنی SET285 به‌عنوان سیالات قابل استفاده معرفی شده‌اند.
محدوده دمایی مشخص
محدوده دمای کاری اعلام‌شده برای این مدل از 15- تا 60+ درجه سانتی‌گراد است.
عملکرد کنترل نسبت هوا گاز SET285
کنترل نسبت هوا گاز ستاک SET285 را می‌توان در دو حالت اصلی مورد استفاده قرار داد. در حالت نخست، محصول به‌عنوان رگلاتور فشار صفر استفاده می‌شود که در آن فشار خروجی مطابق تنظیم انجام‌شده تثبیت می‌شود.
حالت دوم، استفاده از SET285 به‌عنوان کنترل‌کننده نسبت هوا و گاز است. در این حالت تجهیز برای ثابت نگه داشتن نسبت فشار بین هوا و گاز در سیستم احتراق مورد استفاده قرار می‌گیرد.
بنابراین انتخاب نحوه استفاده از SET285 باید بر اساس شرایط واقعی سیستم، فشار موردنیاز و نسبت هوا و گاز موردنظر انجام شود.

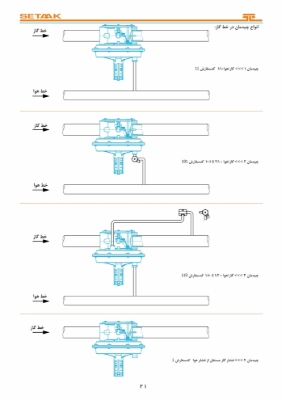

نسبت‌های قابل تنظیم هوا و گاز در SET285
یکی از مشخصات مهم کنترل نسبت هوا گاز ستاک SET285، امکان استفاده از آن در آرایش‌های مختلف نسبت فشار هوا و گاز است. انتخاب محصول و نحوه نصب آن به نسبت فشار موردنیاز در سیستم بستگی دارد.
نسبت 1:1
نسبت فشار هوا به گاز 1:1
نسبت 1:2 تا 1:10
با نیاز به شیر تناسبی در مسیر حسگر هوا
نسبت 2:1 تا 10:1
با نیاز به شیر تناسبی در مسیر حسگر گاز
بنابراین هنگام انتخاب و نصب SET285 باید نسبت فشار موردنیاز سیستم و نحوه قرارگیری تجهیزات جانبی به‌درستی بررسی شود. در نسبت‌های اعلام‌شده، استفاده از شیر تناسبی در مسیر حسگر هوا یا گاز مطابق آرایش موردنیاز سیستم انجام می‌شود.
فشار ورودی و خروجی کنترل نسبت هوا گاز ستاک
حداکثر فشار ورودی کاری مدل SET285 برابر با 500 میلی‌بار است. محدوده تنظیم فشار خروجی نیز از 2 تا 120 میلی‌بار اعلام شده است.
| پارامتر |
مقدار |
| حداکثر فشار ورودی کاری |
500 میلی‌بار |
| محدوده تنظیم فشار خروجی |
2 تا 120 میلی‌بار |
این بازه فشار، SET285 را برای سیستم‌هایی که به کنترل فشار پایین و تنظیم شرایط گاز نیاز دارند، قابل استفاده می‌کند. فشار واقعی سیستم باید پیش از انتخاب محصول با محدوده مجاز تجهیز مطابقت داده شود.
سایز و اتصالات کنترل نسبت هوا گاز SET285
مدل SET285 در دو سایز اصلی عرضه می‌شود. سایز DN40 معادل 1½ اینچ و سایز DN50 معادل 2 اینچ است.
| مشخصه اتصال |
مقدار |
| سایز اول |
DN40 معادل 1½ اینچ |
| سایز دوم |
DN50 معادل 2 اینچ |
| نوع اتصال |
رزوه‌ای |
| استاندارد اتصال رزوه‌ای |
EN 10226 و ISO 7-1 |
| استاندارد فلنج |
ISO 7005 و DIN 1092-4 |
اتصالات رزوه‌ای این مدل مطابق استانداردهای EN 10226 و ISO 7-1 معرفی شده‌اند. همچنین استانداردهای فلنج اعلام‌شده برای این محصول شامل ISO 7005 و DIN 1092-4 است.
انتخاب سایز مناسب باید بر اساس سایز خط، ظرفیت موردنیاز، فشار کاری و شرایط نصب انجام شود.
گازهای قابل استفاده با SET285
کنترل نسبت هوا گاز ستاک مدل SET285 برای استفاده با چند نوع گاز و سیال معرفی شده است. موارد اعلام‌شده شامل گاز طبیعی، گاز مایع، هوا و گاز شهری هستند.
استفاده از محصول باید مطابق مشخصات فنی و شرایط واقعی سیستم انجام شود و نوع سیال مورد استفاده با محدوده مجاز تجهیز مطابقت داشته باشد.
استانداردها و محدوده دمای کاری SET285
مدل SET285 دارای نشان استاندارد ملی ایران INSO 6027-1 و مطابق استاندارد EN 88-1 معرفی شده است. این محصول در رده A و گروه 2 طبقه‌بندی شده است.
استانداردها
- INSO 6027-1
- EN 88-1
- رده A
- گروه 2
محدوده دمای کاری
محدوده دمای کاری کنترل نسبت هوا گاز ستاک مدل SET285 از 15- تا 60+ درجه سانتی‌گراد اعلام شده است.
در زمان انتخاب محصول باید دمای محیط و شرایط کاری محل نصب نیز در نظر گرفته شود. بررسی دمای کاری در کنار فشار ورودی، فشار خروجی و نوع گاز از موارد مهم برای انتخاب تجهیزات کنترل و تنظیم فشار است.
کاربردهای کنترل نسبت هوا گاز ستاک SET285
SET285 با توجه به ساختار و قابلیت تنظیم نسبت فشار هوا و گاز، در سیستم‌هایی استفاده می‌شود که کنترل شرایط گاز و هماهنگی آن با هوای احتراق اهمیت دارد.
- سیستم‌های گازرسانی مشعل
- تجهیزات احتراق گازی
- سیستم‌های کنترل نسبت هوا و گاز
- خطوط گاز طبیعی و گاز شهری
- تجهیزات استفاده‌کننده از گاز مایع
- سیستم‌های نیازمند رگلاتور فشار صفر
- تأسیسات دارای نیاز به کنترل فشار پایین
انتخاب نهایی باید بر اساس فشار، نسبت هوا و گاز، نوع سیال، سایز خط و شرایط کاری سیستم انجام شود.
نکات مهم در انتخاب و نصب SET285
در انتخاب کنترل نسبت هوا گاز SET285 باید چند عامل اصلی شامل فشار ورودی، فشار خروجی، نسبت هوا به گاز، سایز اتصال و نوع گاز بررسی شود.
فشارهای سیستم
فشار ورودی و فشار خروجی موردنیاز باید با حداکثر فشار ورودی و محدوده تنظیم خروجی SET285 مطابقت داشته باشد.
نسبت هوا و گاز
نسبت موردنیاز هوا و گاز باید پیش از نصب مشخص شود؛ زیرا آرایش نصب و استفاده از شیر تناسبی در مسیر حسگر هوا یا گاز می‌تواند متفاوت باشد.
سایز اتصال
سایز خط و شرایط نصب را بررسی کنید و بین DN40 معادل 1½ اینچ و DN50 معادل 2 اینچ، سایز متناسب با سیستم را انتخاب کنید.
نوع گاز و دما
نوع سیال و محدوده دمای کاری واقعی باید با مشخصات اعلام‌شده برای SET285 مطابقت داشته باشد.
نصب تجهیز باید مطابق دستورالعمل فنی محصول و توسط فرد متخصص انجام شود تا تنظیمات فشار و نسبت هوا و گاز به‌درستی اجرا شود.
مزایای کنترل نسبت هوا گاز ستاک SET285
دو کاربرد اصلی
SET285 قابلیت استفاده به‌عنوان رگلاتور فشار صفر و کنترل‌کننده نسبت هوا و گاز را دارد.
محدوده تنظیم خروجی
فشار خروجی این مدل در محدوده 2 تا 120 میلی‌بار قابل تنظیم است.
سایزهای کاربردی
ارائه در سایزهای DN40 و DN50 امکان انتخاب محصول متناسب با سایز خط را فراهم می‌کند.
مناسب برای چند نوع سیال
این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
قیمت کنترل نسبت هوا گاز ستاک SET285
قیمت کنترل نسبت هوا گاز ستاک SET285 به سایز انتخابی، مشخصات سفارش، شرایط بازار و موجودی محصول بستگی دارد. از آنجا که این مدل در سایزهای 1½ و 2 اینچ عرضه می‌شود، هنگام استعلام قیمت بهتر است سایز دقیق و شرایط کاری سیستم را اعلام کنید.
بررسی مشخصات فنی پیش از خرید، علاوه بر کمک به انتخاب تجهیز متناسب، می‌تواند از هزینه‌های ناشی از انتخاب نادرست سایز یا محدوده فشار جلوگیری کند.
خرید کنترل نسبت هوا گاز ستاک مدل SET285
برای خرید SET285، فشار ورودی و خروجی، نسبت موردنیاز هوا و گاز، سایز خط و نوع گاز مورد استفاده را بررسی کنید تا مدل متناسب با شرایط سیستم انتخاب شود.
سؤالات متداول درباره کنترل نسبت هوا گاز SET285
SET285 یک کنترل نسبت هوا گاز است که قابلیت استفاده به‌عنوان رگلاتور فشار صفر و کنترل‌کننده نسبت فشار بین هوا و گاز را دارد.
حداکثر فشار ورودی کاری کنترل نسبت هوا گاز ستاک SET285 برابر با 500 میلی‌بار اعلام شده است.
محدوده تنظیم فشار خروجی مدل SET285 از 2 تا 120 میلی‌بار اعلام شده است.
این مدل در سایز DN40 معادل 1½ اینچ و DN50 معادل 2 اینچ عرضه می‌شود.
گاز طبیعی، گاز مایع، هوا و گاز شهری در مشخصات فنی SET285 به‌عنوان موارد قابل استفاده معرفی شده‌اند.
نسبت فشار هوا به گاز 1:1، نسبت‌های 1:2 تا 1:10 با نیاز به شیر تناسبی در مسیر حسگر هوا و نسبت‌های 2:1 تا 10:1 با نیاز به شیر تناسبی در مسیر حسگر گاز برای این محصول اعلام شده‌اند.
محدوده دمای کاری کنترل نسبت هوا گاز ستاک SET285 از 15- تا 60+ درجه سانتی‌گراد اعلام شده است.
جمع‌بندی
کنترل نسبت هوا گاز ستاک مدل SET285 تجهیزی برای کنترل فشار صفر و تنظیم نسبت فشار هوا و گاز در سیستم‌های گازرسانی و احتراق است. این مدل با حداکثر فشار ورودی 500 میلی‌بار، محدوده تنظیم خروجی 2 تا 120 میلی‌بار و سایزهای DN40 و DN50 ارائه می‌شود.
SET285 برای گاز طبیعی، گاز مایع، هوا و گاز شهری قابل استفاده بوده و با استانداردهای INSO 6027-1 و EN 88-1 و محدوده دمایی 15- تا 60+ درجه سانتی‌گراد معرفی شده است.
