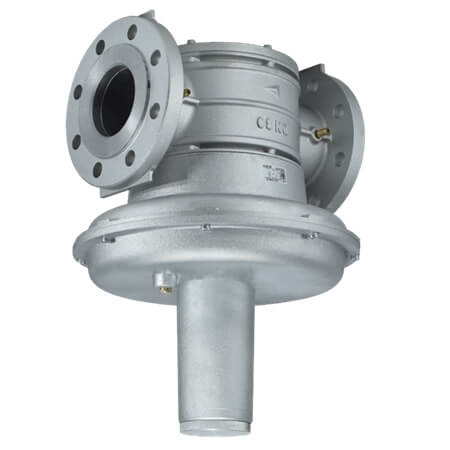

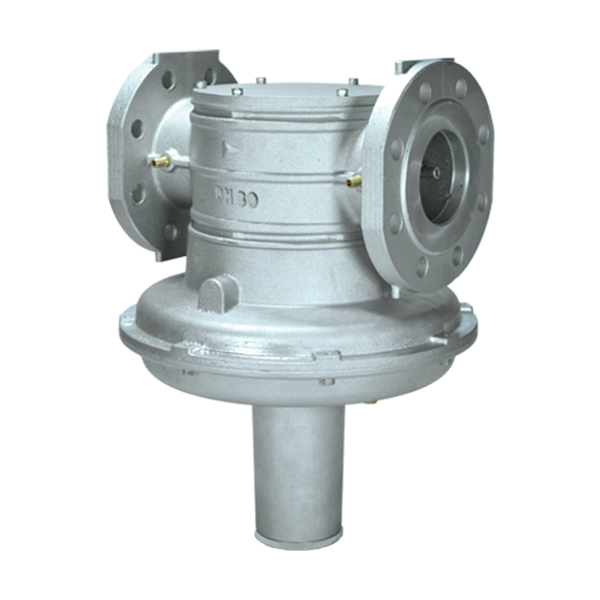

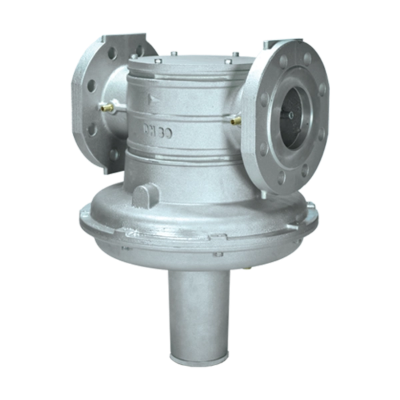

کنترل نسبت هوا گاز ستاک مدل SET286
کنترل نسبت هوا گاز ستاک مدل SET286 یکی از تجهیزات مورد استفاده در سیستم‌های گازرسانی و مشعل است که برای کنترل شرایط فشار و جریان گاز در محدوده مشخص طراحی شده است. این مدل با ساختار فلنجی در سایزهای DN65 و DN80 عرضه می‌شود.
SET286 برای استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی کاری آن 1 بار است. دامنه فشار ورودی اعلام‌شده برای این مدل تا 500 میلی‌بار بوده و در سیستم‌های گازرسانی و تجهیزات مرتبط با مشعل کاربرد دارد.
خلاصه مشخصات
- برند: ستاک
- مدل: SET286
- نوع: کنترل نسبت هوا گاز
- اتصال: فلنجی
- سایز: DN65 و DN80
- حداکثر فشار ورودی کاری: 1 بار
کنترل نسبت هوا گاز ستاک SET286 با اتصال فلنجی، رده دقت AC20، رده فشار قفل SG30 و محدوده دمای کاری 15- تا 60+ درجه سانتی‌گراد، برای استفاده در خطوط و تجهیزات گازرسانی متناسب با مشخصات فنی آن طراحی شده است.
مشخصات فنی کنترل نسبت هوا گاز ستاک SET286
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET286 |
| نوع محصول |
کنترل نسبت هوا گاز |
| کد کالا |
SET286 |
| حداکثر فشار ورودی کاری |
1 بار |
| دامنه فشار ورودی اعلام‌شده |
تا 500 میلی‌بار |
| اتصالات |
فلنجی |
| سایز اتصال |
DN65 و DN80 |
| استاندارد فلنج |
ISO 7005 و DIN 1092-4 |
| محدوده دمای کاری |
15- تا 60+ درجه سانتی‌گراد |
| وزن |
13.7 کیلوگرم |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا، گاز شهری |
| استانداردها |
INSO 6027-1، EN 88-1 و EN 88-2 |
| رده دقت |
AC20 |
| رده فشار قفل |
SG30 |
| گروه |
2 |
ویژگی‌های کنترل نسبت هوا گاز ستاک مدل SET286
کنترل فشار گاز
SET286 برای سیستم‌هایی طراحی شده است که کنترل فشار و شرایط جریان گاز در آن‌ها اهمیت دارد.
اتصال فلنجی
این مدل با اتصال فلنجی و در دو سایز DN65 و DN80 ارائه می‌شود و برای خطوط دارای اتصالات فلنجی مناسب است.
تنوع سیال قابل استفاده
گاز طبیعی، گاز مایع، هوا و گاز شهری در مشخصات فنی این مدل به‌عنوان سیالات قابل استفاده معرفی شده‌اند.
دامنه دمای کاری
محدوده دمای کاری SET286 از 15- تا 60+ درجه سانتی‌گراد اعلام شده است.
استانداردهای مشخص
این مدل با استانداردهای INSO 6027-1، EN 88-1 و EN 88-2 معرفی شده است.
رده فشار قفل SG30
رده فشار قفل SG30 و رده دقت AC20 از مشخصات اعلام‌شده برای کنترل نسبت هوا گاز SET286 هستند.
عملکرد کنترل نسبت هوا گاز SET286
کنترل نسبت هوا گاز در سیستم‌های مشعل نقش مهمی در تنظیم شرایط گاز ورودی و هماهنگی آن با فرآیند احتراق دارد. مدل SET286 برای استفاده در سیستم‌هایی طراحی شده است که کنترل فشار و شرایط جریان گاز اهمیت دارد.
این محصول در دامنه فشار ورودی اعلام‌شده تا 500 میلی‌بار قابل استفاده است و بیشینه فشار ورودی کاری آن 1 بار اعلام شده است. ساختار قفل‌شونده و رده فشار قفل SG30 نیز از مشخصات فنی این مدل در فرآیند کنترل فشار گاز محسوب می‌شوند.
انتخاب و استفاده از SET286 باید بر اساس فشار ورودی واقعی، نوع گاز، سایز خط و شرایط کاری سیستم انجام شود تا مشخصات تجهیز با نیازهای مسیر گازرسانی مطابقت داشته باشد.
اتصالات و سایز کنترل نسبت هوا گاز ستاک SET286
مدل SET286 با اتصال فلنجی در دو سایز DN65 و DN80 ارائه می‌شود. استاندارد فلنج این محصول ISO 7005 و DIN 1092-4 اعلام شده است.
انتخاب سایز مناسب باید بر اساس مشخصات خط، ظرفیت موردنیاز و شرایط نصب انجام شود. استفاده از سایز صحیح اتصال به هماهنگی تجهیز با سایر اجزای سیستم گازرسانی کمک می‌کند.
| مشخصه اتصال |
اطلاعات SET286 |
| نوع اتصال |
فلنجی |
| سایزها |
DN65 و DN80 |
| استاندارد فلنج |
ISO 7005 و DIN 1092-4 |
گازهای قابل استفاده در SET286
کنترل نسبت هوا گاز ستاک مدل SET286 برای استفاده با چند نوع گاز و سیال معرفی شده است. موارد اعلام‌شده شامل گاز طبیعی، گاز مایع، هوا و گاز شهری هستند.
استانداردها و رده‌بندی کنترل نسبت هوا گاز SET286
مدل SET286 مطابق چند استاندارد مرتبط با تجهیزات کنترل و تنظیم فشار گاز معرفی شده است. استاندارد ملی ایران INSO 6027-1 برای فشار ورودی تا 500 میلی‌بار، رده A و گروه 2 در مشخصات این مدل ذکر شده است.
همچنین EN 88-1 برای فشار ورودی تا 500 میلی‌بار و EN 88-2 برای محدوده فشار ورودی 0.5 تا 1 بار در مشخصات این مدل ذکر شده‌اند. رده دقت AC20 و رده فشار قفل SG30 نیز برای SET286 اعلام شده‌اند.
استانداردهای اعلام‌شده
- INSO 6027-1
- EN 88-1
- EN 88-2
رده‌بندی
- رده دقت: AC20
- رده فشار قفل: SG30
- گروه: 2
کاربرد کنترل نسبت هوا گاز ستاک SET286
با توجه به مشخصات فنی و نوع گازهای قابل استفاده، SET286 برای استفاده در سیستم‌های گازرسانی و تجهیزات مرتبط با مشعل طراحی شده است. ساختار فلنجی و ارائه در سایزهای DN65 و DN80 نیز امکان استفاده از آن را در خطوط گاز دارای اتصالات فلنجی فراهم می‌کند.
- سیستم‌های گازرسانی مشعل
- تجهیزات احتراق صنعتی
- خطوط گاز طبیعی و گاز شهری
- سیستم‌های استفاده‌کننده از گاز مایع
- سامانه‌های گازرسانی با نیاز به کنترل فشار
- خطوط دارای اتصال فلنجی DN65 یا DN80
انتخاب نهایی محصول باید بر اساس فشار ورودی، نوع گاز، سایز خط و شرایط واقعی سیستم انجام شود.
نکات مهم در انتخاب SET286
در زمان انتخاب کنترل نسبت هوا گاز، بررسی فشار ورودی، نوع گاز، سایز اتصال و شرایط دمایی اهمیت زیادی دارد. در مدل SET286، حداکثر فشار ورودی کاری 1 بار و اتصالات در سایزهای DN65 و DN80 در نظر گرفته شده است.
| پارامتر |
مقدار اعلام‌شده |
| حداکثر فشار ورودی کاری |
1 بار |
| دامنه فشار ورودی اعلام‌شده |
تا 500 میلی‌بار |
| سایز اتصال |
DN65 و DN80 |
| محدوده دمای کاری |
15- تا 60+ درجه سانتی‌گراد |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا، گاز شهری |
همچنین باید توجه داشت که فشار و شرایط کاری واقعی سیستم با محدوده مجاز محصول مطابقت داشته باشد. نصب تجهیزات گازرسانی نیز بهتر است توسط متخصص و مطابق الزامات فنی انجام شود.
مزایای کنترل نسبت هوا گاز ستاک SET286
مناسب برای خطوط فلنجی
اتصال فلنجی و عرضه در سایزهای DN65 و DN80، امکان استفاده از محصول را در خطوط دارای اتصالات فلنجی فراهم می‌کند.
قابلیت استفاده با چند نوع گاز
گاز طبیعی، گاز مایع، هوا و گاز شهری در مشخصات فنی SET286 به‌عنوان موارد قابل استفاده اعلام شده‌اند.
دامنه دمایی مشخص
محدوده دمای کاری 15- تا 60+ درجه سانتی‌گراد، یکی از پارامترهای مهم برای بررسی شرایط محل نصب است.
مشخصات فنی قابل بررسی
فشار ورودی، سایز اتصال، نوع گاز، استانداردها، رده دقت و رده فشار قفل برای این مدل مشخص شده‌اند.
وزن و شرایط نصب SET286
وزن اعلام‌شده برای کنترل نسبت هوا گاز ستاک مدل SET286 برابر با 13.7 کیلوگرم است. این وزن در کنار ساختار فلنجی محصول هنگام طراحی محل نصب و انتخاب تجهیزات جانبی باید مورد توجه قرار گیرد.
پیش از نصب، تطابق سایز فلنج، فشار ورودی، نوع گاز و شرایط دمایی با مشخصات محصول بررسی شود. نصب تجهیزات گازرسانی بهتر است توسط فرد متخصص و مطابق الزامات فنی انجام شود.
قیمت کنترل نسبت هوا گاز ستاک SET286
قیمت کنترل نسبت هوا گاز ستاک SET286 به عواملی مانند سایز اتصال، مشخصات سفارش، موجودی و شرایط بازار بستگی دارد. این محصول در سایزهای DN65 و DN80 عرضه می‌شود؛ بنابراین هنگام استعلام قیمت، سایز موردنظر و مشخصات فنی سیستم را به‌طور دقیق اعلام کنید.
برای خرید تجهیزات تخصصی گازرسانی، بررسی مشخصات فنی پیش از استعلام قیمت اهمیت زیادی دارد. انتخاب محصول بر اساس فشار ورودی، نوع گاز، سایز اتصال و شرایط کاری سیستم می‌تواند به انتخاب دقیق‌تر تجهیز کمک کند.
خرید کنترل نسبت هوا گاز ستاک مدل SET286
برای بررسی و استعلام خرید SET286، سایز فلنج، فشار ورودی، نوع گاز و شرایط کاری خط را مشخص کنید تا تطابق مشخصات محصول با سیستم موردنظر بررسی شود.
سؤالات متداول درباره کنترل نسبت هوا گاز SET286
SET286 یک کنترل نسبت هوا گاز برای استفاده در سیستم‌های گازرسانی و تجهیزات مشعل است که با اتصال فلنجی در سایزهای DN65 و DN80 عرضه می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای کنترل نسبت هوا گاز ستاک SET286 برابر با 1 بار است. دامنه فشار ورودی اعلام‌شده نیز تا 500 میلی‌بار ذکر شده است.
این مدل با اتصال فلنجی در دو سایز DN65 و DN80 عرضه می‌شود و استاندارد فلنج آن ISO 7005 و DIN 1092-4 اعلام شده است.
گاز طبیعی، گاز مایع، هوا و گاز شهری در مشخصات فنی کنترل نسبت هوا گاز ستاک SET286 به‌عنوان موارد قابل استفاده معرفی شده‌اند.
محدوده دمای کاری اعلام‌شده برای SET286 از 15- تا 60+ درجه سانتی‌گراد است.
وزن اعلام‌شده برای مدل SET286 برابر با 13.7 کیلوگرم است.
جمع‌بندی
کنترل نسبت هوا گاز ستاک مدل SET286 یک تجهیز فلنجی برای سیستم‌های گازرسانی و مشعل است که در سایزهای DN65 و DN80 ارائه می‌شود. این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری قابل استفاده بوده و حداکثر فشار ورودی کاری آن 1 بار است.
SET286 دارای استانداردهای INSO 6027-1، EN 88-1 و EN 88-2 بوده و با محدوده دمای کاری 15- تا 60+ درجه سانتی‌گراد، رده دقت AC20 و رده فشار قفل SG30 معرفی شده است.
