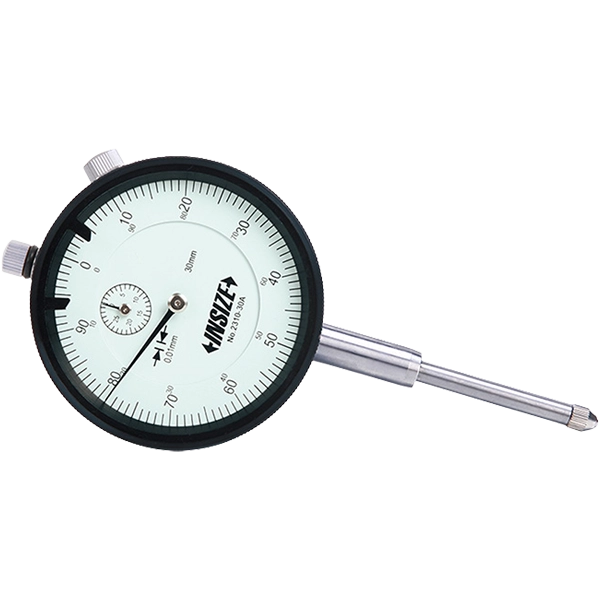

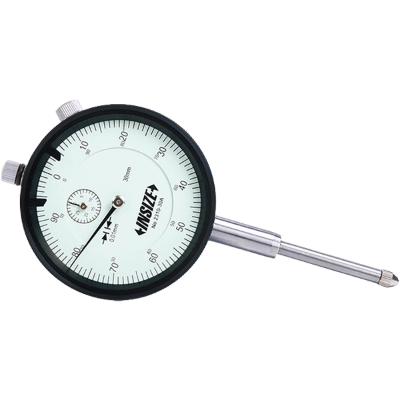

ساعت اندیکاتور اینسایز مدل 2310-30A یک ابزار اندازه‌گیری مکانیکی برای بررسی تغییرات موقعیت، کنترل لنگی و ارزیابی وضعیت قطعات در محیط‌های صنعتی و کارگاهی است. این مدل با دامنه اندازه‌گیری 30 میلی‌متر، برای کاربردهایی مناسب است که به بررسی جابه‌جایی‌های بیشتری نسبت به ساعت‌های اندیکاتور با کورس کوتاه نیاز دارند.
تقسیم‌بندی 0.01 میلی‌متر، دقت اعلام‌شده 35 میکرومتر، پشت گوشواره‌ای و گیره قفل صفحه از ویژگی‌های این ابزار هستند. طراحی آن امکان استفاده در فعالیت‌های تنظیم، بازرسی فنی و کنترل کیفیت را فراهم می‌کند.
دامنه اندازه‌گیری30 میلی‌متر
تقسیم‌بندی صفحه0.01 میلی‌متر
معرفی ساعت اندیکاتور اینسایز مدل 2310-30A
ساعت اندیکاتور مکانیکی اینسایز مدل 2310-30A برای مشاهده تغییرات خطی و بررسی اختلاف موقعیت قطعات به کار می‌رود. این ابزار در عملیات تنظیم دستگاه‌ها، بازرسی قطعات ماشین‌کاری‌شده و کنترل لنگی کاربرد دارد و با تبدیل حرکت خطی اسپیندل به حرکت عقربه روی صفحه مدرج، امکان مشاهده تغییرات را فراهم می‌کند.
دامنه اندازه‌گیری 30 میلی‌متری این مدل برای مواردی مناسب است که محدوده حرکت موردنیاز از کورس ساعت‌های اندیکاتور معمولی بیشتر باشد. هنگام انتخاب، باید علاوه بر دامنه اندازه‌گیری، دقت اعلام‌شده و نوع اتصال ابزار به پایه نگهدارنده نیز بررسی شود.
مشخصات فنی ساعت اندیکاتور اینسایز 2310-30A
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
2310-30A |
| نوع محصول |
ساعت اندیکاتور مکانیکی کورس بلند |
| دامنه اندازه‌گیری |
30 میلی‌متر |
| دقت اعلام‌شده |
35 میکرومتر |
| تقسیم‌بندی صفحه |
0.01 میلی‌متر |
| میزان حرکت در هر دور |
1 میلی‌متر |
| خوانش صفحه |
0 تا 100 |
| هیسترزیس |
7 میکرومتر |
| نوع پشت |
گوشواره‌ای (Lug Back) |
| قطر ساقه نصب |
8 میلی‌متر |
| اقلام همراه |
عقربه‌های محدودکننده و گیره قفل صفحه |
| گواهی |
گواهی بازرسی سازنده |
نحوه عملکرد ساعت اندیکاتور 2310-30A
ساعت اندیکاتور با تبدیل حرکت خطی اسپیندل به حرکت عقربه روی صفحه مدرج، تغییرات موقعیت را نمایش می‌دهد. این ابزار بیشتر برای تشخیص اختلاف سطح، بررسی لنگی، کنترل جابه‌جایی و مقایسه موقعیت قطعات استفاده می‌شود و جایگزین مستقیم کولیس یا میکرومتر برای تمام اندازه‌گیری‌های ابعادی نیست.
در مدل 2310-30A، دامنه اندازه‌گیری 30 میلی‌متر است و هر تقسیم صفحه معادل 0.01 میلی‌متر حرکت اسپیندل را نشان می‌دهد. میزان حرکت در هر دور عقربه برابر با 1 میلی‌متر است. برای تفسیر صحیح نتایج، باید تقسیم‌بندی صفحه را از دقت کلی اعلام‌شده ابزار متمایز دانست.
ویژگی‌های ساعت اندیکاتور اینسایز مدل 2310-30A
دامنه اندازه‌گیری 30 میلی‌متر
دامنه اندازه‌گیری 30 میلی‌متری، امکان بررسی جابه‌جایی‌های بیشتری را نسبت به مدل‌های دارای کورس کوتاه‌تر فراهم می‌کند. این ویژگی در برخی عملیات تنظیم، بازرسی و کنترل قطعات کاربرد دارد؛ البته دامنه بیشتر باید متناسب با نیاز اندازه‌گیری انتخاب شود.
تقسیم‌بندی 0.01 میلی‌متر
صفحه مدرج این مدل دارای تقسیم‌بندی 0.01 میلی‌متر است و به مشاهده تغییرات کوچک حرکت اسپیندل کمک می‌کند. بااین‌حال، تقسیم‌بندی صفحه به‌تنهایی نشان‌دهنده دقت کلی اندازه‌گیری نیست؛ دقت اعلام‌شده برای این مدل 35 میکرومتر است.
پشت گوشواره‌ای برای نصب
طراحی پشت گوشواره‌ای (Lug Back) امکان نصب ساعت اندیکاتور روی پایه‌ها و نگهدارنده‌های سازگار را فراهم می‌کند. قطر ساقه نصب 8 میلی‌متر است؛ بنابراین هنگام انتخاب تجهیزات نگهدارنده، سازگاری محل اتصال با مشخصات ساعت باید بررسی شود.
عقربه‌های محدودکننده و گیره قفل صفحه
عقربه‌های محدودکننده به مشخص‌کردن حدود موردنظر روی صفحه کمک می‌کنند. گیره قفل صفحه نیز برای ثابت‌کردن موقعیت صفحه مدرج به کار می‌رود و می‌تواند تنظیم و قرائت ابزار را در حین کار آسان‌تر کند.
گواهی بازرسی سازنده
این مدل همراه با گواهی بازرسی سازنده معرفی شده است. در کاربردهایی که الزامات کنترل کیفیت مشخصی دارند، نوع مستندات همراه ابزار را با الزامات مجموعه خود تطبیق دهید.
مزایا و کاربردهای ساعت اندیکاتور 2310-30A
ترکیب دامنه اندازه‌گیری 30 میلی‌متری، تقسیم‌بندی 0.01 میلی‌متر و طراحی پشت گوشواره‌ای، این مدل را برای برخی فعالیت‌های اندازه‌گیری و کنترل کیفیت قابل استفاده می‌کند. کاربردهای رایج آن عبارت‌اند از:
- بررسی لنگی قطعات دوار: مشاهده تغییرات قرائت هنگام چرخش قطعه.
- کنترل هم‌راستایی: کمک به بررسی موقعیت نسبی قطعات و محورها.
- بررسی اختلاف سطح: تشخیص تغییرات سطحی در محدوده عملکرد ابزار.
- کنترل قطعات ماشین‌کاری‌شده: استفاده در مراحل بازرسی و تنظیم قطعات.
- تنظیم تجهیزات صنعتی: بررسی جابه‌جایی در فرایند تنظیم و نصب.
- کنترل کیفیت: مشاهده تغییرات موقعیت در عملیات بازرسی فنی.
برای دستیابی به نتایج قابل اعتماد، ساعت اندیکاتور باید روی پایه‌ای محکم نصب شود و نوک تماس آن در وضعیت مناسب با سطح قطعه تماس داشته باشد. همچنین دقت اعلام‌شده ابزار باید با الزامات اندازه‌گیری موردنظر سازگار باشد.
مقایسه ساعت اندیکاتور 2310-30A با مدل 2310-20A
مدل‌های 2310-30A و 2310-20A هر دو از خانواده ساعت‌های اندیکاتور کورس بلند اینسایز هستند، اما دامنه اندازه‌گیری، دقت اعلام‌شده و هیسترزیس آن‌ها متفاوت است.
| مشخصه |
2310-20A |
2310-30A |
| دامنه اندازه‌گیری |
20 میلی‌متر |
30 میلی‌متر |
| دقت اعلام‌شده |
25 میکرومتر |
35 میکرومتر |
| تقسیم‌بندی |
0.01 میلی‌متر |
0.01 میلی‌متر |
| هیسترزیس |
5 میکرومتر |
7 میکرومتر |
| حرکت در هر دور |
1 میلی‌متر |
1 میلی‌متر |
| نوع پشت |
گوشواره‌ای |
گوشواره‌ای |
اگر دامنه جابه‌جایی موردنیاز تا 30 میلی‌متر باشد، مدل 2310-30A امکان بررسی محدوده بیشتری را فراهم می‌کند. در مقابل، اگر دامنه 20 میلی‌متر کافی باشد و دقت اعلام‌شده بالاتر اهمیت داشته باشد، مدل 2310-20A نیز می‌تواند گزینه‌ای برای بررسی باشد.
نکات مهم در استفاده و نگهداری ساعت اندیکاتور
- ساعت اندیکاتور را روی پایه یا نگهدارنده‌ای محکم و سازگار نصب کنید.
- در زمان اندازه‌گیری، اسپیندل را تا حد امکان عمود بر سطح قطعه قرار دهید.
- از واردکردن نیروی جانبی به اسپیندل خودداری کنید.
- هنگام بستن ساقه نصب، از اعمال نیروی بیش از حد جلوگیری کنید.
- از حرکت‌دادن ناگهانی اسپیندل و واردکردن ضربه به دستگاه پرهیز کنید.
- در صورت افتادن یا واردشدن ضربه به ابزار، پیش از استفاده مجدد عملکرد آن را بررسی کنید.
- پس از پایان کار، نوک تماس و سطوح قابل دسترس را تمیز کنید.
- برای نگهداری و روان‌کاری، دستورالعمل سازنده را رعایت کنید و اسپیندل را بدون تأیید سازنده روغن‌کاری نکنید.
نصب صحیح، تماس مناسب نوک اندازه‌گیری و رعایت روش استفاده به کاهش خطاهای ناشی از شرایط نامناسب کار کمک می‌کند.
قیمت ساعت اندیکاتور اینسایز مدل 2310-30A
قیمت ساعت اندیکاتور اینسایز مدل 2310-30A ممکن است با توجه به موجودی کالا، شرایط تأمین و تغییرات بازار تجهیزات اندازه‌گیری متفاوت باشد. هنگام استعلام قیمت، دامنه اندازه‌گیری 30 میلی‌متری، تقسیم‌بندی 0.01 میلی‌متر، دقت اعلام‌شده 35 میکرومتر، نوع نصب پشت گوشواره‌ای و اقلام همراه را در نظر بگیرید.
مقایسه مشخصات فنی با نیاز واقعی فرایند، به انتخاب مدل مناسب کمک می‌کند. در صورت نیاز به دامنه کمتر یا دقت اعلام‌شده متفاوت، بررسی مدل‌های هم‌خانواده نیز می‌تواند مفید باشد.
سؤالات متداول درباره ساعت اندیکاتور اینسایز 2310-30A
دامنه اندازه‌گیری ساعت اندیکاتور 2310-30A چقدر است؟
دامنه اندازه‌گیری این مدل 30 میلی‌متر است و برای بررسی جابه‌جایی‌های خطی در این محدوده کاربرد دارد.
تقسیم‌بندی صفحه این ساعت اندیکاتور چقدر است؟
تقسیم‌بندی صفحه 0.01 میلی‌متر است. این مقدار با دقت کلی اعلام‌شده ابزار تفاوت دارد.
دقت اعلام‌شده مدل 2310-30A چقدر است؟
دقت اعلام‌شده برای این مدل 35 میکرومتر است.
پشت گوشواره‌ای چه کاربردی دارد؟
پشت گوشواره‌ای یا Lug Back برای نصب ساعت اندیکاتور روی پایه‌ها و نگهدارنده‌های سازگار استفاده می‌شود. قطر ساقه نصب این مدل نیز 8 میلی‌متر است.
تفاوت مدل 2310-30A با 2310-20A چیست؟
مدل 2310-30A دامنه اندازه‌گیری 30 میلی‌متر، دقت اعلام‌شده 35 میکرومتر و هیسترزیس 7 میکرومتر دارد؛ در مدل 2310-20A این مقادیر به‌ترتیب 20 میلی‌متر، 25 میکرومتر و 5 میکرومتر هستند.
آیا این ساعت اندیکاتور برای کنترل لنگی مناسب است؟
بله، بررسی لنگی قطعات دوار از کاربردهای مطرح‌شده برای این ابزار است. برای نتیجه مناسب، نصب محکم و قرارگیری صحیح نوک تماس اهمیت دارد.
راهنمای خرید ساعت اندیکاتور اینسایز مدل 2310-30A
اگر برای کنترل تغییرات موقعیتی، بررسی لنگی یا تنظیم قطعات صنعتی به ساعت اندیکاتور با دامنه اندازه‌گیری 30 میلی‌متر نیاز دارید، مدل 2310-30A اینسایز گزینه‌ای برای بررسی است. تقسیم‌بندی 0.01 میلی‌متر، پشت گوشواره‌ای، قطر ساقه نصب 8 میلی‌متر و گیره قفل صفحه از مشخصات مهم این محصول هستند.
پیش از خرید، دامنه اندازه‌گیری موردنیاز، دقت قابل قبول در فرایند، سازگاری پایه نگهدارنده و شرایط نصب را بررسی کنید. انتخاب ابزار متناسب با کاربرد به انجام بهتر عملیات بازرسی و کنترل قطعات کمک می‌کند.
استعلام قیمت و موجودی
برای انتخاب مناسب، مشخصات ساعت اندیکاتور اینسایز مدل 2310-30A را با نیاز اندازه‌گیری خود مقایسه کنید و پیش از ثبت سفارش، قیمت روز و موجودی کالا را استعلام بگیرید.
جمع‌بندی
ساعت اندیکاتور اینسایز مدل 2310-30A ابزاری مکانیکی با دامنه اندازه‌گیری 30 میلی‌متر، تقسیم‌بندی 0.01 میلی‌متر و دقت اعلام‌شده 35 میکرومتر است. پشت گوشواره‌ای، عقربه‌های محدودکننده، گیره قفل صفحه و گواهی بازرسی سازنده از ویژگی‌های این مدل هستند که آن را برای کاربردهای اندازه‌گیری صنعتی، ماشین‌کاری و کنترل کیفیت قابل بررسی می‌کنند.
