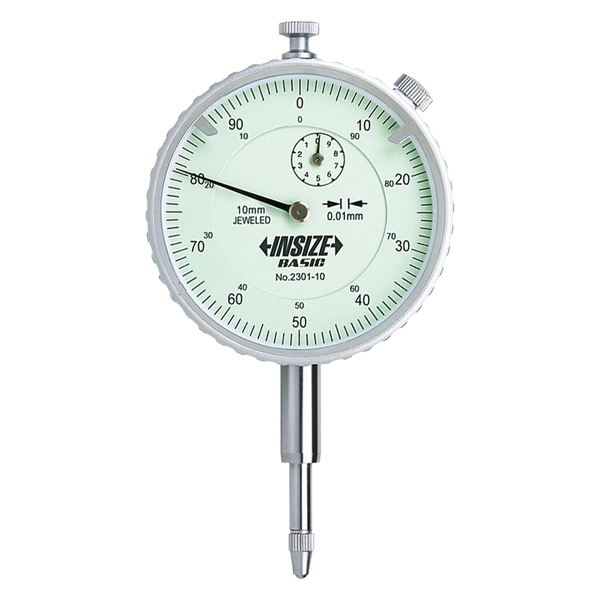

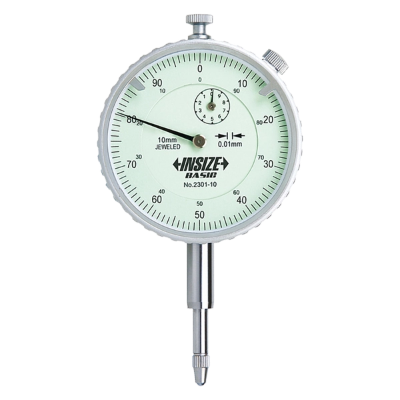

ساعت اندازه گیری اینسایز مدل 10-2301

معرفی ساعت اندازه گیری اینسایز 10-2301

ساعت اندازه گیری یا Dial Indicator یکی از ابزارهای مهم در حوزه اندازه‌گیری دقیق است که برای تشخیص تغییرات بسیار کوچک در موقعیت یا سطح قطعه مورد استفاده قرار می‌گیرد. مدل 10-2301 اینسایز از سری ساعت‌های اندازه‌گیری پایه‌ای این برند است و با ساختار مکانیکی دقیق، امکان مشاهده تغییرات اندازه روی صفحه مدرج را فراهم می‌کند.

این مدل برای کاربردهایی مانند کنترل هم‌راستایی، بررسی تغییرات سطح، کنترل قطعات ماشین‌کاری‌شده و اندازه‌گیری جابه‌جایی‌های کوچک مناسب است. مشخصات اعلام‌شده برای این محصول شامل بازه اندازه‌گیری 10 میلی‌متر، دقت 17 میکرومتر و تقسیم‌بندی 0.01 میلی‌متر است.

مشخصات فنی ساعت اندازه گیری INSIZE 2301-10

بازه اندازه گیری 10 میلی متر و تقسیم بندی 0.01 میلی متر

یکی از ویژگی‌های مهم ساعت اندازه گیری INSIZE 2301-10، بازه اندازه‌گیری 10 میلی‌متری آن است. تقسیم‌بندی 0.01 میلی‌متر امکان مشاهده تغییرات کوچک اندازه را روی صفحه ساعت فراهم می‌کند.

صفحه مدرج این مدل از 0 تا 100 خوانده می‌شود و هر دور حرکت عقربه معادل 1 میلی‌متر جابه‌جایی است. این ساختار، مشاهده و کنترل تغییرات اندازه را برای کاربر ساده‌تر می‌کند.

دقت و هیسترزیس ساعت اندیکاتور 10-2301

برای دستیابی به نتیجه صحیح، نحوه نصب و قرارگیری ساعت اهمیت زیادی دارد. ساعت باید روی یک نگهدارنده محکم نصب شود و هنگام اندازه‌گیری، محور اسپیندل تا حد امکان عمود بر سطح قطعه قرار گیرد. اعمال نیروی جانبی یا حرکت سریع اسپیندل نیز باید از طرف کاربر اجتناب شود.

طراحی و ساختار ساعت اندازه گیری اینسایز

مدل 10-2301 دارای ساختار Lug Back است و همراه با یک پشت تخت یدکی ارائه می‌شود. همچنین این مدل از یاتاقان Jeweled Bearing بهره می‌برد که بخشی از طراحی مکانیکی ساعت برای عملکرد دقیق‌تر مکانیزم داخلی محسوب می‌شود.

از دیگر اجزای این ساعت می‌توان به عقربه اصلی، عقربه کوچک، اسپیندل، بدنه نگهدارنده، پیچ قفل و گیره قاب اشاره کرد.

کاربردهای ساعت اندازه گیری INSIZE 2301-10

ساعت اندازه گیری 10-2301 را می‌توان در بسیاری از فرآیندهای کنترل و اندازه‌گیری دقیق به کار گرفت. مهم‌ترین کاربردهای این مدل عبارت‌اند از:

انتخاب نوع پایه، نحوه نصب و نوع نوک تماس باید متناسب با قطعه و روش اندازه‌گیری انجام شود. انتخاب نقطه تماس مناسب نیز باید با توجه به شکل قطعه اندازه‌گیری‌شونده صورت گیرد.

استاندارد DIN 878 در ساعت اندازه گیری 10-2301

مدل 10-2301 از سری ساعت‌های اندازه‌گیری پایه‌ای INSIZE است که مطابق DIN 878 معرفی شده است. این استاندارد در مشخصات این سری از محصولات اینسایز درج شده و در کنار مشخصاتی مانند دقت 17 میکرومتر، تقسیم‌بندی 0.01 میلی‌متر و هیسترزیس 3 میکرومتر، اطلاعات مهمی برای ارزیابی فنی محصول در اختیار کاربر قرار می‌دهد.

لوازم و تجهیزات قابل استفاده همراه

برای ساعت‌های اندازه‌گیری سری 2301، لوازم جانبی مختلفی از جمله پشت‌های جایگزین و نوک‌های تماس قابل استفاده است. انتخاب نوک تماس مناسب به شکل سطح قطعه بستگی دارد و باید با توجه به نوع قطعه و روش اندازه‌گیری انجام شود.

نکات مهم استفاده و نگهداری

برای حفظ دقت ساعت اندازه گیری اینسایز 10-2301، رعایت اصول نصب و استفاده اهمیت زیادی دارد. ساعت باید روی پایه‌ای محکم قرار گیرد و از اعمال نیروی جانبی به اسپیندل جلوگیری شود.

• محور اسپیندل را تا حد امکان عمود بر سطح قطعه قرار دهید.
• از اعمال نیروی جانبی به اسپیندل جلوگیری کنید.
• از حرکت سریع اسپیندل هنگام اندازه‌گیری اجتناب کنید.
• در صورت سقوط یا وارد شدن ضربه به ساعت، دقت آن را پیش از استفاده مجدد بررسی کنید.
• پس از اندازه‌گیری، نقطه تماس را مطابق دستورالعمل سازنده روغن‌کاری کنید.
• اسپیندل را روغن‌کاری نکنید، زیرا این کار می‌تواند حرکت اسپیندل را تحت تأثیر قرار دهد.

مزایای ساعت اندازه گیری INSIZE مدل 10-2301

خرید ساعت اندازه گیری اینسایز مدل 10-2301

اگر برای کنترل کیفیت، ماشین‌کاری یا اندازه‌گیری تغییرات کوچک قطعات به یک ساعت اندیکاتور دقیق و کاربردی نیاز دارید، INSIZE 2301-10 با بازه اندازه‌گیری 10 میلی‌متر، تقسیم‌بندی 0.01 میلی‌متر، دقت 17 میکرومتر و ساختار Lug Back می‌تواند برای بسیاری از کاربردهای صنعتی و کارگاهی مورد بررسی قرار گیرد.

هنگام خرید، علاوه بر قیمت، به اصالت کالا، مشخصات فنی، تجهیزات همراه و تناسب مدل با نیاز اندازه‌گیری خود توجه کنید. انتخاب مدل مناسب بر اساس شرایط واقعی کار، اهمیت بیشتری از توجه صرف به قیمت دارد.

قیمت ساعت اندازه گیری اینسایز 10-2301

قیمت ساعت اندازه گیری اینسایز مدل 10-2301 می‌تواند با توجه به شرایط بازار، موجودی کالا و شرایط تأمین تغییر کند. برای اطلاع از قیمت روز ساعت اندازه گیری INSIZE 2301-10 و بررسی شرایط خرید، بهتر است مشخصات محصول و موجودی به‌صورت به‌روز بررسی شود تا انتخاب نهایی بر اساس نیاز فنی و بودجه انجام گیرد.

سؤالات متداول درباره ساعت اندازه گیری 10-2301

جمع بندی

ساعت اندازه گیری INSIZE 2301-10 یک ابزار اندازه‌گیری عقربه‌ای با بازه 10 میلی‌متر، تقسیم‌بندی 0.01 میلی‌متر، دقت 17 میکرومتر و هیسترزیس 3 میکرومتر است. طراحی Lug Back، یاتاقان Jeweled Bearing و انطباق با DIN 878 از مشخصات مهم این مدل هستند.

این ویژگی‌ها، ساعت اندازه گیری اینسایز 10-2301 را به ابزاری کاربردی برای بررسی جابه‌جایی‌های کوچک، کنترل هم‌راستایی، کنترل قطعات ماشین‌کاری‌شده و فرآیندهای بازرسی و کنترل کیفیت در محیط‌های صنعتی و کارگاهی تبدیل می‌کنند.
