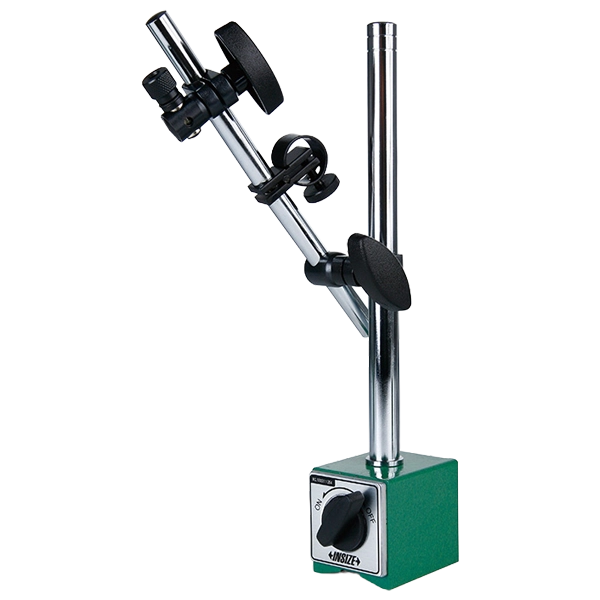

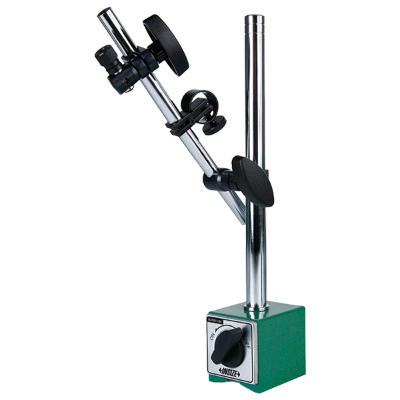

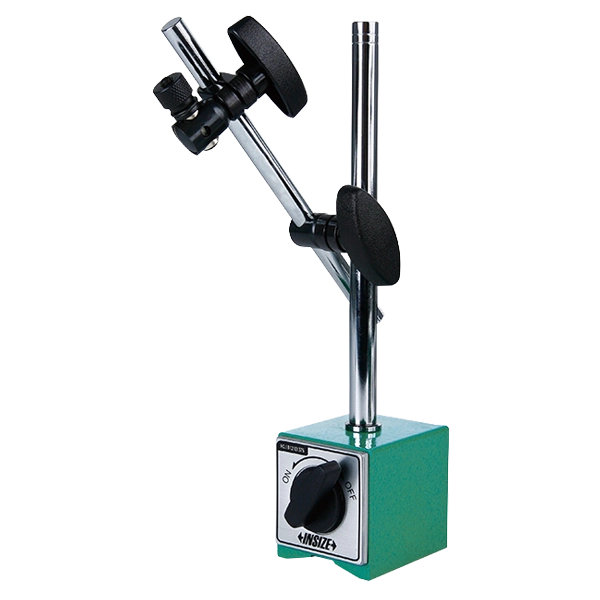

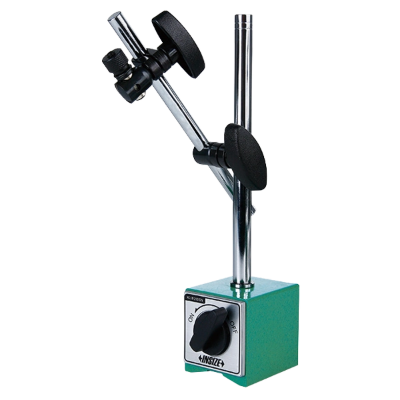

پایه مغناطیسی اینسایز مدل 60-6201
پایه مغناطیسی اینسایز مدل 60-6201 یکی از پایههای مغناطیسی سری 6200 اینسایز است که برای نگهداری و تثبیت اندیکاتورهای دیجیتال، اندیکاتور ساعتی و Dial Test Indicator مورد استفاده قرار میگیرد. این مدل با نیروی مغناطیسی 60kgf و قابلیت تنظیم دقیق، امکان قرارگیری مناسب ابزار اندازهگیری روی قطعه کار یا ماشینابزار را فراهم میکند.
ویژگیهای کلیدی
- نیروی مغناطیسی 60kgf
- مجهز به Fine Adjustment
- پشتیبانی از ساقههای Ø8 و Ø4 میلیمتر
- پشتیبانی از ساقه 3/8 اینچ
پایه مغناطیسی اینسایز 60-6201 چیست؟
پایه مغناطیسی مدل 60-6201 یک نگهدارنده مغناطیسی برای ابزارهای اندازهگیری دقیق است. پایه مغناطیسی آن با قرار گرفتن روی سطوح مناسب ماشینابزار، امکان تثبیت اندیکاتور را فراهم میکند تا کاربر بتواند اندازهگیریهای موردنظر را با ثبات بیشتری انجام دهد.
تفاوت مهم مدل 60-6201 با مدل 60-6200، وجود سیستم تنظیم دقیق یا Fine Adjustment در مدل 60-6201 است. مدل 60-6200 فاقد تنظیم دقیق است، در حالی که 6201-60 به این قابلیت مجهز شده است.
مشخصات فنی پایه مغناطیسی 60-6201
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
60-6201 |
| نوع |
پایه مغناطیسی |
| نیروی مغناطیسی |
60kgf |
| قابلیت تنظیم دقیق |
دارد |
| ابزارهای قابل استفاده |
اندیکاتور دیجیتال، اندیکاتور ساعتی و Dial Test Indicator |
| قطر ساقه قابل نگهداری |
Ø8 میلیمتر، Ø4 میلیمتر و 3/8 اینچ |
| سری محصول |
6200/6201/6202 |
قابلیت تنظیم دقیق در مدل 60-6201
یکی از مهمترین مزایای پایه مغناطیسی 6201-60 وجود Fine Adjustment است. این مکانیزم به کاربر اجازه میدهد زمانی که نوک اندیکاتور به قطعه کار نزدیک است، موقعیت آن را با دقت بیشتری تنظیم کند.
وجود پیچ تنظیم دقیق باعث میشود تنظیم موقعیت اندیکاتور در فرآیندهای اندازهگیری راحتتر انجام شود و کاربر بتواند ابزار را در موقعیت موردنظر قرار دهد.
نیروی مغناطیسی 60 کیلوگرمنیرو
پایه مغناطیسی اینسایز 6201-60 دارای نیروی مغناطیسی 60kgf است. این نیروی مغناطیسی برای تثبیت پایه روی سطح مناسب ماشینابزار در هنگام استفاده از اندیکاتور طراحی شده است.
برای دستیابی به عملکرد پایدار، سطح پایه مغناطیسی و سطح ماشینابزار باید تمیز باشند. وجود آلودگی یا ذرات بین دو سطح میتواند باعث لغزش جزئی پایه در زمان اندازهگیری شود و بر نتیجه اندازهگیری تأثیر بگذارد.
پایه مغناطیسی 60-6201 مناسب چه ابزارهایی است؟
مدل 6201-60 برای نگهداری چند نوع ابزار اندازهگیری طراحی شده و ساقههای با مشخصات زیر را پشتیبانی میکند:
به همین دلیل میتوان از این پایه در کنار اندیکاتورهای دیجیتال، اندیکاتورهای ساعتی و Dial Test Indicator استفاده کرد.
اجزای پایه مغناطیسی اینسایز 60-6201
ساختار این پایه از بخشهای مختلفی تشکیل شده است که امکان تثبیت و تنظیم ابزار اندازهگیری را فراهم میکنند. طبق دفترچه رسمی محصول، اجزای اصلی شامل موارد زیر هستند:
- Holding Device
- Vice Pole
- Fine Adjustment Device
- Fine Adjustment Screw
- Magnetic Switch
- Holding Locking Wrench
- Main Pole
- Locking Wrench
- Magnetic Base
وجود کلید مغناطیسی نیز امکان فعال و غیرفعال کردن پایه را فراهم میکند تا پایه هنگام استفاده روی ماشینابزار ثابت شود و پس از پایان اندازهگیری بتوان آن را از سطح جدا کرد.
کاربردهای پایه مغناطیسی 60-6201
پایه مغناطیسی اینسایز 60-6201 در فرآیندهایی کاربرد دارد که نیاز به تثبیت اندیکاتور برای اندازهگیری دقیق وجود دارد.
- نگهداری اندیکاتور ساعتی
- نگهداری اندیکاتور دیجیتال
- استفاده همراه با Dial Test Indicator
- اندازهگیری روی ماشینابزار
- کنترل موقعیت و جابهجایی قطعات
- استفاده در عملیات اندازهگیری و کنترل ابعادی
- استفاده در محیطهای کارگاهی و صنعتی
نحوه استفاده از پایه مغناطیسی 60-6201
- پایه مغناطیسی را روی سطح مناسب ماشینابزار قرار دهید.
- کلید مغناطیسی را فعال کنید تا پایه روی سطح تثبیت شود.
- با آزاد کردن پیچهای قفلکننده، موقعیت بازو و اندیکاتور را تنظیم کنید.
- پس از نزدیک شدن اندیکاتور به قطعه کار، از پیچ Fine Adjustment برای تنظیم دقیقتر موقعیت استفاده کنید.
- پس از قرارگیری ابزار در موقعیت موردنظر، تمام قسمتهای قابل تنظیم را بهخوبی قفل کنید.
- پس از پایان اندازهگیری، کلید مغناطیسی را خاموش کرده و پایه را از روی ماشینابزار جدا کنید.
نکات مهم برای افزایش دقت اندازهگیری
برای دستیابی به نتایج دقیقتر، تمیز بودن سطح پایه مغناطیسی و سطح ماشینابزار اهمیت زیادی دارد. وجود آلودگی یا ذرات بین سطوح میتواند بر ثبات پایه تأثیر بگذارد.
همچنین طبق دستورالعمل INSIZE، بهتر است از استفاده از پایه مغناطیسی در محیطهایی که دارای لرزش هستند تا حد امکان اجتناب شود؛ زیرا لرزش میتواند بر دقت اندازهگیری تأثیر بگذارد.
- سطح پایه و ماشینابزار را تمیز نگه دارید.
- از تثبیت کامل پایه پیش از شروع اندازهگیری اطمینان حاصل کنید.
- قفل بودن اجزای قابل تنظیم را بررسی کنید.
- تا حد امکان از محیطهای دارای لرزش برای اندازهگیری اجتناب کنید.
تفاوت پایه مغناطیسی 60-6201 با 60-6200
دو مدل 6200-60 و 6201-60 هر دو دارای نیروی مغناطیسی 60kgf هستند و برای نگهداری ساقههای Ø8، Ø4 و 3/8 اینچ طراحی شدهاند. تفاوت اصلی این دو مدل در قابلیت تنظیم دقیق است.
| ویژگی |
6200-60 |
6201-60 |
| نیروی مغناطیسی |
60kgf |
60kgf |
| Fine Adjustment |
ندارد |
دارد |
| ساقه Ø8 میلیمتر |
دارد |
دارد |
| ساقه Ø4 میلیمتر |
دارد |
دارد |
| ساقه 3/8 اینچ |
دارد |
دارد |
بنابراین اگر تنظیم دقیق موقعیت اندیکاتور برای کاربر اهمیت داشته باشد، مدل 6201-60 انتخاب مناسبتری در مقایسه با 6200-60 خواهد بود.
مزایای پایه مغناطیسی اینسایز مدل 60-6201
نیروی مغناطیسی 60kgf
مناسب برای تثبیت پایه روی سطح مناسب ماشینابزار.
تنظیم دقیق
مجهز به Fine Adjustment برای تنظیم دقیقتر موقعیت اندیکاتور.
سازگاری با چند نوع ساقه
پشتیبانی از ساقههای Ø8، Ø4 و 3/8 اینچ.
مناسب انواع اندیکاتور
قابل استفاده با اندیکاتور دیجیتال، ساعتی و Dial Test Indicator.
امکان تنظیم و قفل کردن
امکان تنظیم موقعیت ابزار و قفل کردن اجزای پایه پس از تنظیم.
کاربرد صنعتی و کارگاهی
مناسب برای فرآیندهای اندازهگیری و کنترل ابعادی روی ماشینابزار.
قیمت پایه مغناطیسی اینسایز 60-6201
قیمت پایه مغناطیسی اینسایز مدل 6201-60 به عواملی مانند موجودی، شرایط تأمین و نوسانات بازار تجهیزات اندازهگیری بستگی دارد. هنگام خرید، علاوه بر قیمت پایه مغناطیسی 60-6201 بهتر است به اصل بودن محصول، کد دقیق کالا، نیروی مغناطیسی 60kgf و وجود سیستم تنظیم دقیق توجه شود.
اگر به دنبال پایهای برای تثبیت اندیکاتور هستید که امکان تنظیم دقیق موقعیت را نیز فراهم کند، مدل 60-6201 میتواند گزینهای مناسب برای بررسی و خرید باشد.
سؤالات متداول درباره پایه مغناطیسی 60-6201
نیروی مغناطیسی اعلامشده برای پایه اینسایز مدل 6201-60 برابر با 60kgf است.
بله، مدل 6201-60 به سیستم تنظیم دقیق یا Fine Adjustment مجهز است.
این مدل از ساقههای Ø8 میلیمتر، Ø4 میلیمتر و 3/8 اینچ پشتیبانی میکند.
این پایه برای نگهداری اندیکاتور دیجیتال، اندیکاتور ساعتی و Dial Test Indicator طراحی شده است.
هر دو مدل دارای نیروی مغناطیسی 60kgf و سازگاری با ساقههای Ø8، Ø4 و 3/8 اینچ هستند؛ تفاوت اصلی این است که 6201-60 دارای Fine Adjustment است و 6200-60 فاقد آن است.
جمعبندی
پایه مغناطیسی اینسایز مدل 60-6201 با نیروی مغناطیسی 60kgf و سیستم تنظیم دقیق، برای نگهداری اندیکاتورهای دیجیتال، ساعتی و Dial Test Indicator طراحی شده است. این مدل از ساقههای Ø8 میلیمتر، Ø4 میلیمتر و 3/8 اینچ پشتیبانی میکند و برای استفاده در فرآیندهای اندازهگیری روی ماشینابزار مناسب است.
