INSIZE 17-4801

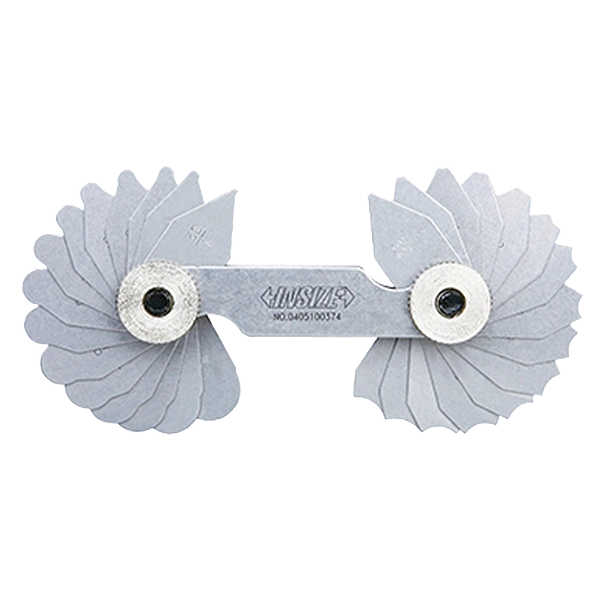

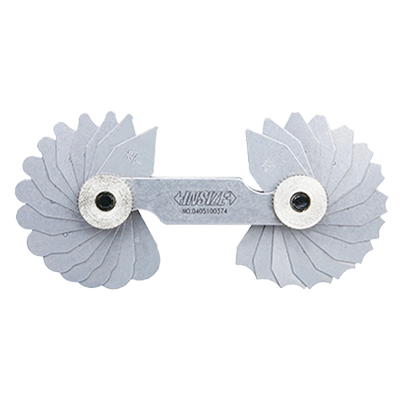

شابلون شعاع سنج اینسایز مدل 17-4801
شابلون شعاع سنج اینسایز مدل 17-4801 ابزاری برای بررسی و تشخیص شعاع سطوح منحنی، گوشه‌ها و لبه‌های قطعات است. این ابزار امکان مقایسه سریع شکل منحنی قطعه با شعاع‌های مشخص را فراهم می‌کند.
مدل 17-4801 محدوده شعاع 1 تا 7 میلی‌متر را پوشش می‌دهد و دارای 17 شعاع مختلف است؛ بنابراین کاربر می‌تواند تیغه متناسب با شعاع موردنظر را انتخاب و میزان تطابق آن با قطعه را بررسی کند.
مدل17-4801
نوعشابلون شعاع سنج
محدوده شعاع1 تا 7 mm
تعداد شعاع17 مقدار
خلاصه: شابلون شعاع سنج INSIZE مدل 17-4801 برای مقایسه و بررسی شعاع گوشه‌ها و سطوح منحنی در محدوده 1 تا 7 میلی‌متر طراحی شده است.
نکته: این مدل دارای 17 شعاع مشخص است و برای کنترل سریع و مقایسه‌ای شعاع قطعات کاربرد دارد.
مشخصات فنی شابلون شعاع سنج 17-4801
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
17-4801 |
| نوع ابزار |
شابلون شعاع سنج |
| محدوده اندازه‌گیری شعاع |
1 تا 7 میلی‌متر |
| تعداد شعاع‌های موجود |
17 شعاع |
| گروه محصول |
Radius Gauges |
| کاربرد |
کنترل و بررسی شعاع سطوح و گوشه‌های منحنی |
کاربرد شابلون شعاع سنج اینسایز 17-4801
شابلون شعاع سنج برای مقایسه شکل منحنی یک قطعه با شعاع مشخص استفاده می‌شود. کاربر می‌تواند تیغه دارای شعاع موردنظر را روی لبه یا سطح منحنی قطعه قرار دهد و میزان تطابق آن را بررسی کند.
مدل 17-4801 با پوشش شعاع‌های 1 تا 7 میلی‌متر، برای کنترل قطعات دارای گوشه‌ها و سطوح با شعاع‌های کوچک کاربرد دارد. این ابزار می‌تواند در محیط‌های مختلف صنعتی مورد استفاده قرار گیرد.
ماشین‌کاری
برای بررسی سریع شعاع گوشه‌ها و سطوح منحنی قطعات ماشین‌کاری‌شده.
تراشکاری
مناسب برای مقایسه شعاع‌های کوچک ایجادشده روی قطعات تراشکاری‌شده.
قالب‌سازی و تولید
قابل استفاده برای کنترل اولیه شعاع قطعات و سطوح منحنی در فرآیند تولید.
شعاع‌های قابل بررسی در مدل 17-4801
یکی از ویژگی‌های مهم شابلون شعاع سنج 17-4801، وجود 17 مقدار شعاع در یک مجموعه است. این مدل از شعاع 1 میلی‌متر شروع می‌شود و تا 7 میلی‌متر را پوشش می‌دهد.
| محدوده |
شعاع‌های موجود |
| 1 تا 2.75 میلی‌متر |
1، 1.25، 1.5، 1.75، 2، 2.25، 2.5، 2.75 |
| 3 تا 7 میلی‌متر |
3، 3.5، 4، 4.5، 5، 5.5، 6، 6.5، 7 |
وجود مقادیری مانند 1.25، 1.5، 1.75، 2.25 و 2.75 میلی‌متر امکان بررسی شعاع‌هایی بین مقادیر صحیح را نیز فراهم می‌کند. همچنین شعاع‌های 3 تا 7 میلی‌متر در مجموعه قرار دارند.
نحوه استفاده از شابلون شعاع سنج 17-4801
- ابتدا شعاع تقریبی سطح یا گوشه موردنظر را مشخص کنید.
- تیغه‌ای با شعاع نزدیک به مقدار موردنظر انتخاب کنید.
- لبه منحنی تیغه را روی سطح یا گوشه قطعه قرار دهید.
- میزان تطابق منحنی تیغه با سطح قطعه را بررسی کنید.
- در صورت عدم تطابق، تیغه‌های دارای شعاع‌های دیگر را آزمایش کنید.
- شعاعی را که بیشترین تطابق را با سطح قطعه دارد، برای بررسی مورد استفاده قرار دهید.
این روش برای بررسی سریع و مقایسه‌ای شعاع مناسب است. شابلون شعاع سنج نباید جایگزین ابزارهای اندازه‌گیری دقیق‌تر در کاربردهایی شود که به اندازه‌گیری عددی با تلرانس مشخص نیاز دارند.
ویژگی‌های شابلون شعاع سنج INSIZE مدل 17-4801
پوشش 17 شعاع مختلف
این مدل 17 مقدار شعاع از 1 تا 7 میلی‌متر را در یک مجموعه ارائه می‌کند.
بررسی سریع شعاع
امکان مقایسه مستقیم تیغه با گوشه یا سطح منحنی قطعه، فرآیند بررسی را ساده می‌کند.
پوشش شعاع‌های بین مقادیر صحیح
وجود شعاع‌هایی مانند 1.25، 1.5، 1.75، 2.25 و 2.75 میلی‌متر امکان بررسی دقیق‌تر محدوده‌های کوچک را فراهم می‌کند.
مناسب کنترل مقایسه‌ای
برای بررسی اولیه و مقایسه‌ای شعاع گوشه‌ها و سطوح منحنی قطعات کاربرد دارد.
تفاوت شابلون شعاع سنج با ابزارهای اندازه‌گیری دقیق
شابلون شعاع سنج با ابزارهایی مانند کولیس و میکرومتر عملکرد متفاوتی دارد. هدف اصلی این ابزار، مقایسه شکل منحنی قطعه با یک شعاع مشخص است، در حالی که بسیاری از ابزارهای اندازه‌گیری دقیق برای تعیین مقدار عددی یک بعد طراحی شده‌اند.
| ویژگی |
شابلون شعاع سنج |
ابزار اندازه‌گیری عددی |
| روش بررسی |
مقایسه شکل منحنی |
تعیین مقدار عددی |
| کاربرد اصلی |
کنترل سریع شعاع |
اندازه‌گیری ابعاد |
| مدل 17-4801 |
17 شعاع مشخص از 1 تا 7 میلی‌متر |
بسته به نوع ابزار |
به همین دلیل، شابلون شعاع سنج برای فرآیندهایی که سرعت بررسی و تشخیص شعاع اهمیت دارد کاربردی است. برای تعیین دقیق شعاع یا کنترل قطعات با تلرانس‌های بسیار محدود، باید از ابزار متناسب با سطح دقت موردنیاز استفاده شود.
نکات مهم هنگام استفاده و نگهداری
برای دستیابی به نتیجه مناسب، سطح قطعه و لبه شابلون باید تمیز باشند تا آلودگی یا براده باعث ایجاد فاصله میان دو سطح نشود. تیغه نیز باید در موقعیتی قرار گیرد که منحنی آن به‌درستی با سطح مورد بررسی مقایسه شود.
- پیش از بررسی، سطح قطعه و لبه تیغه را تمیز کنید.
- تیغه را در موقعیت مناسب روی سطح منحنی قرار دهید.
- از وارد کردن فشار بیش از حد به تیغه خودداری کنید.
- پس از استفاده، شابلون را تمیز کنید.
- از لبه‌های تیغه‌ها در برابر ضربه و آسیب محافظت کنید.
قیمت شابلون شعاع سنج اینسایز 17-4801
قیمت شابلون شعاع سنج اینسایز مدل 17-4801 می‌تواند تحت تأثیر شرایط تأمین، موجودی و نوسانات بازار تجهیزات اندازه‌گیری قرار داشته باشد. هنگام بررسی قیمت، علاوه بر هزینه خرید، محدوده شعاع‌های موردنیاز و تعداد شعاع‌های موجود در مجموعه را نیز در نظر بگیرید.
مدل 17-4801 با پوشش 17 شعاع از 1 تا 7 میلی‌متر برای کاربرانی که به بررسی مکرر شعاع‌های کوچک نیاز دارند، مجموعه‌ای کاربردی در اختیار قرار می‌دهد. انتخاب مدل متناسب با محدوده کاری باعث می‌شود ابزار با نیاز واقعی فرآیند کنترل هماهنگ باشد.
خرید شابلون شعاع سنج INSIZE مدل 17-4801
هنگام خرید شابلون شعاع سنج اینسایز 17-4801، توجه به محدوده شعاع قابل بررسی اهمیت دارد. این مدل شعاع‌های 1 تا 7 میلی‌متر را در 17 مقدار مشخص پوشش می‌دهد و برای بررسی شعاع‌های خارج از این محدوده باید مدل دیگری از خانواده شابلون‌های شعاع‌سنج انتخاب شود.
اگر هدف، کنترل سریع شعاع گوشه‌ها و سطوح منحنی قطعات در فرآیندهای ماشین‌کاری، تولید و کنترل ابعادی باشد، وجود چندین شعاع مختلف در یک مجموعه می‌تواند فرآیند بررسی را ساده‌تر و سریع‌تر کند.
سؤالات متداول درباره شابلون شعاع سنج 17-4801
مدل 17-4801 محدوده شعاع 1 تا 7 میلی‌متر را پوشش می‌دهد.
این مدل دارای 17 شعاع مختلف است: 1، 1.25، 1.5، 1.75، 2، 2.25، 2.5، 2.75، 3، 3.5، 4، 4.5، 5، 5.5، 6، 6.5 و 7 میلی‌متر.
این ابزار برای مقایسه و بررسی شعاع گوشه‌ها، لبه‌ها و سطوح منحنی قطعات استفاده می‌شود و در ماشین‌کاری، تراشکاری، قالب‌سازی و کنترل ابعادی کاربرد دارد.
خیر. شابلون برای مقایسه شکل منحنی قطعه با شعاع‌های مشخص طراحی شده است و در کاربردهایی که به اندازه‌گیری عددی با تلرانس مشخص نیاز است، باید از ابزار اندازه‌گیری متناسب استفاده شود.
سطح قطعه و تیغه باید تمیز باشند، تیغه باید به‌درستی روی سطح منحنی قرار گیرد و از وارد کردن فشار بیش از حد به آن خودداری شود.
جمع‌بندی
شابلون شعاع سنج اینسایز مدل 17-4801 ابزاری برای بررسی و مقایسه شعاع سطوح منحنی و گوشه‌های قطعات است. این مدل محدوده شعاع 1 تا 7 میلی‌متر را پوشش می‌دهد و دارای 17 شعاع مختلف شامل 1، 1.25، 1.5، 1.75، 2، 2.25، 2.5، 2.75، 3، 3.5، 4، 4.5، 5، 5.5، 6، 6.5 و 7 میلی‌متر است.
به دلیل تنوع شعاع‌ها، مدل 17-4801 برای کنترل سریع شعاع گوشه‌ها و سطوح منحنی در کارگاه‌های صنعتی، ماشین‌کاری و فرآیندهای کنترل ابعادی قابل استفاده است.
بررسی سریع شعاع قطعات با شابلون 17-4801
برای انتخاب شابلون شعاع سنج، محدوده شعاع موردنیاز و نوع کاربرد را بررسی کنید. مدل 17-4801 با 17 شعاع مشخص از 1 تا 7 میلی‌متر برای مقایسه سریع سطوح منحنی طراحی شده است.
