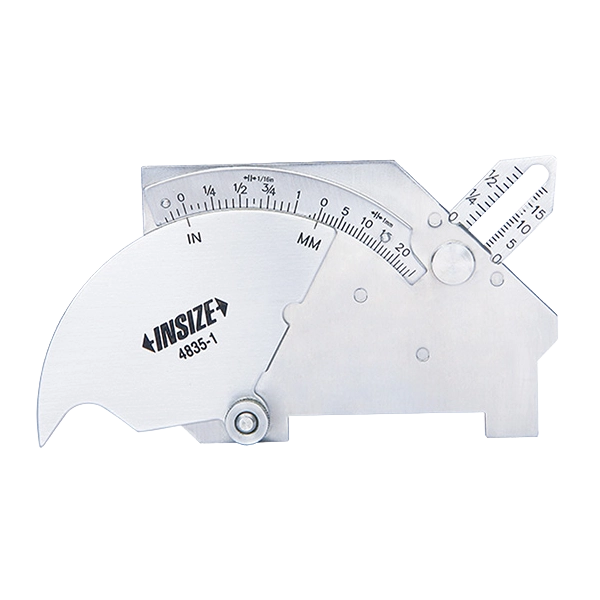

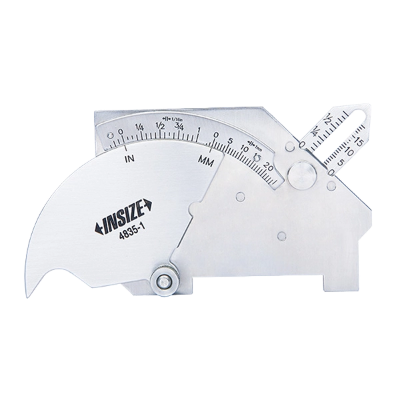

معرفی گیج جوشکاری اینسایز 1-4835
گیج جوشکاری اینسایز مدل 1-4835 یک ابزار اندازهگیری چندمنظوره برای کنترل ابعاد و وضعیت ظاهری جوش است. این گیج امکان بررسی ارتفاع تاج جوش، ارتفاع ساق جوش گوشه، ناهمراستایی، عمق بریدگی، اندازه گلویی جوش، زاویه آمادهسازی و طول را فراهم میکند. بدنه این مدل از استیل ضدزنگ ساخته شده و برای بازرسی و کنترل کیفیت اتصالات جوشی کاربرد دارد.
برنداینسایز (INSIZE)
مدل1-4835
جنساستیل ضدزنگ
خلاصه: گیج جوشکاری اینسایز 1-4835 ابزاری چندمنظوره برای اندازهگیری و کنترل ابعاد مختلف جوش است که اندازهگیریهای خطی و زاویهای را در یک ابزار ارائه میدهد.
مشخصات فنی گیج جوشکاری 1-4835
مدل 1-4835 از ابزارهای اندازهگیری تخصصی اینسایز است که چندین پارامتر مهم جوش را با یک ابزار بررسی میکند. مهمترین مشخصات اندازهگیری این مدل در جدول زیر آمده است.
| مشخصه |
مقدار |
| کد محصول |
1-4835 |
| برند |
اینسایز (INSIZE) |
| جنس |
استیل ضدزنگ |
| ارتفاع تاج جوش |
0 تا 25 میلیمتر |
| دقت ارتفاع تاج جوش |
±0.5 میلیمتر |
| ارتفاع ساق جوش گوشه |
0 تا 25 میلیمتر |
| دقت ارتفاع ساق جوش |
±0.5 میلیمتر |
| ناهمراستایی |
0 تا 25 میلیمتر |
| دقت اندازهگیری ناهمراستایی |
±0.5 میلیمتر |
| عمق بریدگی (Undercut) |
0 تا 2 میلیمتر |
| دقت اندازهگیری عمق بریدگی |
±0.5 میلیمتر |
| اندازه گلویی جوش گوشه |
0 تا 20 میلیمتر |
| دقت اندازهگیری گلویی جوش |
±0.5 میلیمتر |
| زاویه آمادهسازی |
0 تا 60 درجه |
| تقسیمبندی زاویهای |
5 درجه |
| دقت اندازهگیری زاویه |
±1 درجه |
| اندازهگیری طول |
0 تا 60 میلیمتر |
| دقت اندازهگیری طول |
±0.5 میلیمتر |
| بررسی زاویه 45 درجه |
با دقت ±1 درجه |
| تقسیمبندی اندازهگیری خطی |
1 میلیمتر |
کاربردهای گیج جوشکاری 1-4835
گیج جوشکاری برای بررسی سریع ابعاد جوش در زمان بازرسی و کنترل کیفیت استفاده میشود. مدل 1-4835 به دلیل برخورداری از چند مقیاس و بخش اندازهگیری، امکان بررسی چند ویژگی مهم اتصال جوشکاری را با یک ابزار فراهم میکند.
اندازهگیری ارتفاع تاج جوش
ارتفاع تاج یا برجستگی جوش یکی از پارامترهای قابل بررسی با مدل 1-4835 است. این مدل امکان اندازهگیری ارتفاع تاج جوش را در محدوده 0 تا 25 میلیمتر با دقت ±0.5 میلیمتر فراهم میکند.
اندازهگیری ارتفاع ساق جوش گوشه
در جوشهای گوشه، اندازهگیری ارتفاع ساق جوش برای کنترل ابعاد اتصال اهمیت دارد. گیج اینسایز 1-4835 برای اندازهگیری این پارامتر محدوده 0 تا 25 میلیمتر را پوشش میدهد.
بررسی ناهمراستایی قطعات
یکی دیگر از کاربردهای این ابزار، اندازهگیری میزان ناهمراستایی یا اختلاف ارتفاع بین دو سطح اتصال است. محدوده اندازهگیری این بخش 0 تا 25 میلیمتر و دقت آن ±0.5 میلیمتر است.
اندازهگیری عمق بریدگی جوش
بریدگی کناره جوش یا Undercut از مواردی است که در بازرسی ظاهری جوش مورد توجه قرار میگیرد. مدل 1-4835 امکان اندازهگیری عمق این ناحیه را در محدوده 0 تا 2 میلیمتر دارد.
قابلیتهای اندازهگیری گیج اینسایز 1-4835
اندازهگیری گلویی جوش گوشه
این گیج برای اندازهگیری اندازه گلویی جوش گوشه نیز طراحی شده است و محدوده اندازهگیری آن برای این کاربرد 0 تا 20 میلیمتر با دقت ±0.5 میلیمتر است.
اندازهگیری زاویه آمادهسازی
مدل 1-4835 علاوه بر اندازهگیری ابعاد خطی جوش، امکان بررسی زاویه آمادهسازی را نیز فراهم میکند. محدوده اندازهگیری زاویه آمادهسازی از 0 تا 60 درجه بوده و تقسیمبندی آن 5 درجه است. دقت اندازهگیری زاویه نیز ±1 درجه اعلام شده است.
اندازهگیری طول و بررسی زاویه 45 درجه
این گیج برای اندازهگیری طول دارای محدوده 0 تا 60 میلیمتر با دقت ±0.5 میلیمتر است. علاوه بر این، یک مرجع 45 درجه با دقت ±1 درجه در طراحی آن در نظر گرفته شده است.
طراحی و ساخت گیج جوشکاری اینسایز
بر اساس اطلاعات ارائهشده، مدل 1-4835 از استیل ضدزنگ ساخته شده و دارای مقیاس قابل تنظیم برای جبران فرسایش نوک اشارهگر است. استفاده از استیل ضدزنگ برای ابزاری که در محیطهای کارگاهی و فرآیندهای بازرسی جوش استفاده میشود، به دوام مناسب ابزار کمک میکند.
طراحی چندمنظوره این مدل باعث میشود به جای استفاده از چند ابزار مجزا برای اندازهگیری پارامترهای مختلف، بخش قابل توجهی از اندازهگیریهای اولیه جوش با یک گیج انجام شود.
ویژگیها و مزایای گیج جوشکاری اینسایز مدل 1-4835
مهمترین مزیت گیج جوشکاری اینسایز 1-4835، ترکیب چند قابلیت اندازهگیری در یک ابزار تخصصی است. این مدل میتواند ارتفاع تاج جوش، ارتفاع ساق، ناهمراستایی، عمق بریدگی، اندازه گلویی، زاویه آمادهسازی و طول را اندازهگیری کند.
- ساختار استیل ضدزنگ
- کاربرد چندمنظوره در بازرسی جوش
- اندازهگیری پارامترهای مختلف جوش با یک ابزار
- قابلیت اندازهگیری خطی و زاویهای
- دقت ±0.5 میلیمتر در اغلب اندازهگیریهای خطی
- دقت ±1 درجه در اندازهگیریهای زاویهای
- اندازهگیری ارتفاع جوش، گلویی، ناهمراستایی و عمق بریدگی
- مناسب برای کنترل ابعاد جوش در فرآیند بازرسی و کنترل کیفیت
کاربرد گیج جوشکاری اینسایز در کنترل کیفیت
در فرآیند کنترل کیفیت جوش، اندازهگیری ابعاد ظاهری و هندسی اتصال یکی از مراحل مهم بازرسی است. گیج جوشکاری 1-4835 میتواند به عنوان یک ابزار اندازهگیری دستی برای بررسی پارامترهای مختلف جوش مورد استفاده قرار گیرد.
این ابزار برای محیطهایی مانند کارگاههای ساخت و تولید، واحدهای کنترل کیفیت، بازرسی اتصالات جوشی و فعالیتهای مرتبط با ساخت سازهها و قطعات فلزی کاربرد دارد. انتخاب گیج چندمنظورهای مانند 1-4835 میتواند فرآیند اندازهگیری پارامترهای مختلف جوش را سادهتر و سریعتر کند.
قیمت و خرید گیج جوشکاری اینسایز مدل 1-4835
قیمت گیج جوشکاری اینسایز مدل 1-4835 به عواملی مانند شرایط تأمین، موجودی و نوسانات بازار تجهیزات اندازهگیری وابسته است. برای اطلاع از قیمت بهروز این مدل، بهتر است مشخصات محصول و شرایط موجودی را بررسی کنید. انتخاب ابزار اصل و متناسب با نیاز بازرسی، در کنار توجه به دقت اندازهگیری، میتواند از هزینههای ناشی از اندازهگیریهای نادرست و انتخاب ابزار نامناسب جلوگیری کند.
انتخاب گیج جوشکاری مناسب
اگر به یک گیج جوشکاری چندمنظوره برای اندازهگیری ابعاد مختلف اتصال جوشی نیاز دارید، اینسایز 1-4835 گزینهای کاربردی است. قابلیت اندازهگیری چند پارامتر مهم جوش، ساخت استیل ضدزنگ و دقت مشخصشده، این مدل را برای استفاده در بازرسی و کنترل کیفیت مناسب میکند.
هنگام خرید گیج جوشکاری، توجه به محدوده اندازهگیری، دقت، نوع پارامترهای قابل اندازهگیری و کیفیت ساخت اهمیت زیادی دارد. مدل 1-4835 برای کاربرانی که به اندازهگیری ارتفاع جوش، گلویی، ناهمراستایی، عمق بریدگی، زاویه و طول نیاز دارند، انتخابی چندمنظوره محسوب میشود.
سوالات متداول درباره گیج جوشکاری اینسایز 1-4835
این مدل امکان اندازهگیری ارتفاع تاج جوش، ارتفاع ساق جوش گوشه، ناهمراستایی، عمق بریدگی، اندازه گلویی جوش، زاویه آمادهسازی و طول را فراهم میکند.
محدوده اندازهگیری ارتفاع تاج جوش در این مدل 0 تا 25 میلیمتر و دقت آن ±0.5 میلیمتر است.
بله. این مدل زاویه آمادهسازی را در محدوده 0 تا 60 درجه با تقسیمبندی 5 درجه و دقت ±1 درجه اندازهگیری میکند و دارای مرجع 45 درجه با دقت ±1 درجه نیز هست.
بدنه مدل 1-4835 از استیل ضدزنگ ساخته شده است.
دقت اغلب اندازهگیریهای خطی این مدل ±0.5 میلیمتر اعلام شده است. دقت اندازهگیری زاویهای نیز ±1 درجه است.
جمعبندی
گیج جوشکاری اینسایز مدل 1-4835 یک ابزار چندمنظوره برای اندازهگیری و کنترل پارامترهای مختلف جوش است. این مدل امکان اندازهگیری ارتفاع تاج جوش، ارتفاع ساق جوش گوشه، ناهمراستایی، عمق بریدگی، اندازه گلویی، زاویه آمادهسازی و طول را فراهم میکند و از استیل ضدزنگ ساخته شده است. ترکیب قابلیتهای مختلف اندازهگیری در یک ابزار، این مدل را برای بازرسی و کنترل کیفیت اتصالات جوشی کاربردی میکند.
