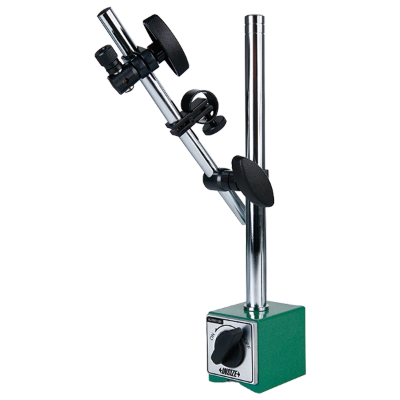

پایه ساعت اندیکاتور اینسایز مدل 100-6202
پایه ساعت اندیکاتور اینسایز مدل 100-6202 یک پایه مغناطیسی برای نصب و ثابت نگه‌داشتن ساعت‌های اندیکاتور دیجیتال و عقربه‌ای و همچنین ساعت‌های تست است. این مدل دارای نیروی مغناطیسی 100 kgf بوده و به سیستم تنظیم دقیق برای تنظیم موقعیت ابزار اندازه‌گیری مجهز شده است.
پایه 100-6202 از ساقه‌های با قطر Ø8 میلی‌متر، Ø4 میلی‌متر و 3/8 اینچ پشتیبانی می‌کند و با داشتن بازوی نگهدارنده، سیستم قفل و پیچ تنظیم دقیق، امکان قرارگیری و تنظیم ساعت اندیکاتور روی سطح مناسب فلزی را فراهم می‌سازد.
خلاصه: پایه مغناطیسی INSIZE 100-6202 با نیروی 100 kgf، سیستم تنظیم دقیق و پشتیبانی از ساقه‌های Ø8، Ø4 و 3/8 اینچ برای نصب و ثابت نگه‌داشتن ابزارهای اندازه‌گیری طراحی شده است.
مشخصات فنی پایه ساعت اندیکاتور 100-6202
| مشخصه |
مقدار |
| برند |
INSIZE |
| مدل |
100-6202 |
| نوع |
پایه مغناطیسی ساعت اندیکاتور |
| نیروی مغناطیسی |
100 kgf |
| قابلیت تنظیم دقیق |
دارد |
| نوع کاربرد |
ساعت‌های اندیکاتور دیجیتال و عقربه‌ای و ساعت‌های تست |
| ساقه‌های قابل نگهداری |
Ø8 میلی‌متر، Ø4 میلی‌متر و 3/8 اینچ |
| نوع پایه |
مغناطیسی |
| سوئیچ مغناطیسی |
دارد |
| پیچ تنظیم دقیق |
دارد |
| بازوی نگهدارنده و سیستم قفل |
دارد |
نیروی مغناطیسی 100 kgf در پایه INSIZE 100-6202
یکی از مشخصات اصلی پایه ساعت اندیکاتور اینسایز مدل 100-6202، نیروی مغناطیسی 100 kgf است. این نیروی نگهدارندگی برای ایجاد اتصال مغناطیسی با سطح مناسب فلزی دستگاه یا میز کار مورد استفاده قرار می‌گیرد.
در سری پایه‌های مغناطیسی اینسایز، مدل‌های 6200-60 و 6201-60 دارای نیروی مغناطیسی 60 kgf و مدل 6202-80 دارای نیروی مغناطیسی 80 kgf هستند. مدل 100-6202 نیز با نیروی مغناطیسی 100 kgf ارائه شده است.
100 kgf
نیروی مغناطیسی اعلام‌شده برای پایه مدل 100-6202.
تنظیم دقیق
مجهز به سیستم تنظیم دقیق برای تنظیم موقعیت ابزار.
سازگاری متنوع
پشتیبانی از ساقه‌های Ø8، Ø4 و 3/8 اینچ.
قابلیت تنظیم دقیق پایه 100-6202
مدل 100-6202 به سیستم تنظیم دقیق مجهز است. این قابلیت امکان می‌دهد پس از نزدیک کردن ساعت اندیکاتور به نقطه اندازه‌گیری، موقعیت ابزار با استفاده از پیچ تنظیم مربوطه دقیق‌تر تنظیم شود.
بر اساس دستورالعمل INSIZE، سیستم تنظیم دقیق برای آسان‌تر کردن تنظیم موقعیت ساعت در نزدیکی قطعه استفاده می‌شود. پس از رسیدن ابزار به موقعیت مناسب، اجزای پایه باید به‌طور کامل قفل شوند تا پایه و ساعت هنگام اندازه‌گیری جابه‌جا نشوند.
سازگاری پایه 100-6202 با انواع ساعت اندیکاتور
پایه مغناطیسی INSIZE 100-6202 برای استفاده با ساعت‌های اندیکاتور دیجیتال و عقربه‌ای و همچنین ساعت‌های تست طراحی شده است. این مدل از ساقه‌هایی با قطر Ø8 میلی‌متر، Ø4 میلی‌متر و 3/8 اینچ پشتیبانی می‌کند.
هنگام انتخاب پایه باید نوع اتصال ساعت اندیکاتور بررسی شود تا قطر ساقه ابزار با یکی از اندازه‌های قابل نگهداری پایه مطابقت داشته باشد. این تطبیق برای نصب صحیح و ثابت نگه‌داشتن ابزار اهمیت دارد.

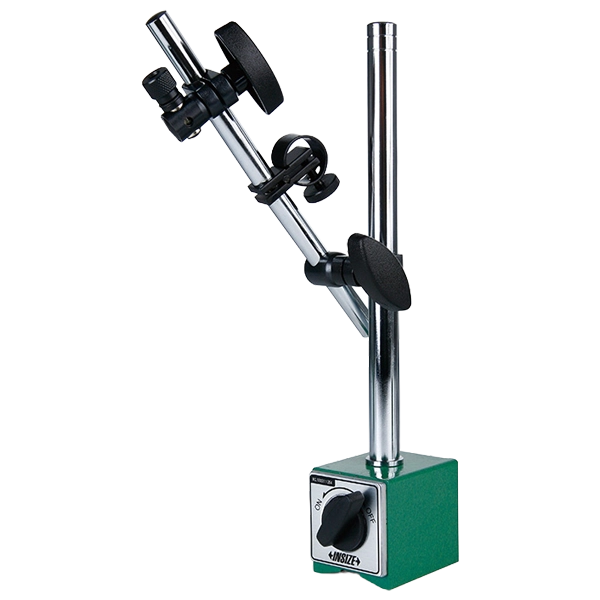

اجزای پایه مغناطیسی اینسایز 100-6202
ساختار پایه 100-6202 شامل بخش‌هایی برای نصب، تنظیم و قفل کردن ساعت اندیکاتور است. اجزای اصلی معرفی‌شده برای سری 6202 عبارت‌اند از:
- نگهدارنده ابزار
- میله یا بازوی نگهدارنده
- سیستم تنظیم دقیق
- پیچ تنظیم دقیق
- سوئیچ مغناطیسی
- مکانیزم قفل نگهدارنده
- ستون اصلی و پیچ قفل
- پایه مغناطیسی
کاربردهای پایه ساعت اندیکاتور INSIZE 100-6202
پایه ساعت اندیکاتور 100-6202 برای ثابت نگه‌داشتن ابزار اندازه‌گیری در موقعیت موردنظر کاربرد دارد و می‌تواند در محیط‌های صنعتی، کارگاهی و کنترل کیفیت مورد استفاده قرار گیرد.
- نصب ساعت اندیکاتور برای کنترل ابعادی
- استفاده در فرآیندهای کنترل کیفیت
- اندازه‌گیری تغییرات و جابه‌جایی‌های کوچک
- کنترل قطعات ماشین‌کاری‌شده
- تنظیم و کنترل موقعیت قطعات
- استفاده همراه با ساعت تست
- استفاده در کارگاه‌های ماشین‌کاری و اندازه‌گیری دقیق
انتخاب پایه مناسب باید بر اساس نوع ساعت، قطر ساقه، شرایط نصب و محیط انجام اندازه‌گیری صورت گیرد.
مقایسه مدل 100-6202 با سایر پایه‌های سری 6200
پایه‌های سری 6200 اینسایز از نظر نیروی مغناطیسی و قابلیت تنظیم دقیق تفاوت دارند. مقایسه مشخصات اصلی این مدل‌ها به انتخاب پایه متناسب با نیاز اندازه‌گیری کمک می‌کند.
| مدل |
نیروی مغناطیسی |
تنظیم دقیق |
ساقه قابل نگهداری |
| 6200-60 |
60 kgf |
ندارد |
Ø8، Ø4 و 3/8 اینچ |
| 6201-60 |
60 kgf |
دارد |
Ø8، Ø4 و 3/8 اینچ |
| 6202-80 |
80 kgf |
دارد |
Ø8، Ø4 و 3/8 اینچ |
| 100-6202 |
100 kgf |
دارد |
Ø8، Ø4 و 3/8 اینچ |
نحوه استفاده از پایه ساعت اندیکاتور 100-6202
برای استفاده صحیح از پایه مغناطیسی، ابتدا سطح پایه و سطح فلزی محل نصب باید تمیز باشند. وجود آلودگی یا ذرات میان این دو سطح می‌تواند روی اتصال پایه اثر بگذارد.
- سطح مغناطیسی پایه و سطح فلزی محل نصب را تمیز کنید.
- پایه را روی سطح مناسب فلزی قرار دهید.
- سوئیچ مغناطیسی را فعال کنید تا پایه به سطح متصل شود.
- ساعت اندیکاتور یا ساعت تست سازگار را روی نگهدارنده نصب کنید.
- با آزاد کردن مکانیزم قفل، بازو و موقعیت ساعت را تنظیم کنید.
- برای تنظیم نهایی موقعیت، از پیچ تنظیم دقیق استفاده کنید.
- پس از قرارگیری مناسب ابزار، تمام بخش‌های پایه را به‌خوبی قفل کنید.
نکته مهم: برای اندازه‌گیری دقیق، پایه مغناطیسی باید تا حد امکان در محیط‌های دارای ارتعاش استفاده نشود. ثابت ماندن پایه و ساعت در طول اندازه‌گیری اهمیت دارد.
مزایای پایه ساعت اندیکاتور اینسایز مدل 100-6202
نگهداری پایدار ابزار
پایه مغناطیسی برای ثابت نگه‌داشتن ساعت اندیکاتور روی سطوح مناسب فلزی طراحی شده است.
نیروی مغناطیسی 100 kgf
مدل 100-6202 دارای نیروی مغناطیسی اعلام‌شده 100 kgf است.
تنظیم دقیق
پیچ تنظیم دقیق امکان تنظیم موقعیت ساعت پس از نزدیک شدن به نقطه اندازه‌گیری را فراهم می‌کند.
پشتیبانی از چند نوع ساقه
سازگاری با ساقه‌های Ø8 میلی‌متر، Ø4 میلی‌متر و 3/8 اینچ، امکان استفاده با ابزارهای سازگار مختلف را فراهم می‌کند.
قیمت پایه ساعت اندیکاتور اینسایز مدل 100-6202
قیمت پایه ساعت اندیکاتور اینسایز مدل 100-6202 ممکن است با توجه به شرایط بازار، موجودی و نحوه تأمین کالا تغییر کند. برای اطلاع از قیمت روز و شرایط خرید، بهتر است موجودی محصول در زمان سفارش بررسی شود.
هنگام بررسی قیمت، مشخصات فنی پایه نیز اهمیت دارد؛ به‌خصوص نیروی مغناطیسی 100 kgf، قابلیت تنظیم دقیق و سازگاری با ساقه‌های Ø8، Ø4 و 3/8 اینچ که از ویژگی‌های اصلی این مدل هستند.
خرید پایه ساعت اندیکاتور INSIZE 100-6202
اگر برای نصب و ثابت نگه‌داشتن ساعت اندیکاتور یا ساعت تست به پایه مغناطیسی با نیروی 100 kgf و قابلیت تنظیم دقیق نیاز دارید، مدل 100-6202 را بر اساس قطر ساقه ابزار و شرایط محل نصب بررسی کنید.
سؤالات متداول درباره پایه ساعت اندیکاتور 100-6202
نیروی مغناطیسی اعلام‌شده برای پایه ساعت اندیکاتور اینسایز مدل 100-6202 برابر با 100 kgf است.
این مدل از ساقه‌های با قطر Ø8 میلی‌متر، Ø4 میلی‌متر و 3/8 اینچ پشتیبانی می‌کند.
بله، این مدل به سیستم تنظیم دقیق و پیچ تنظیم مربوط به آن مجهز است.
این پایه برای نگهداری ساعت‌های اندیکاتور دیجیتال و عقربه‌ای و همچنین ساعت‌های تست طراحی شده است، مشروط بر اینکه نوع و قطر ساقه ابزار با اتصالات قابل پشتیبانی پایه مطابقت داشته باشد.
تمیز بودن سطح مغناطیسی و محل نصب، قفل کردن صحیح اجزای پایه و جلوگیری از استفاده در محیط‌های دارای ارتعاش از نکات مهم برای ایجاد شرایط پایدار اندازه‌گیری هستند.
جمع‌بندی
پایه ساعت اندیکاتور اینسایز مدل 100-6202 یک پایه مغناطیسی با نیروی 100 kgf است که برای نگهداری ساعت‌های اندیکاتور دیجیتال و عقربه‌ای و ساعت‌های تست طراحی شده است. قابلیت تنظیم دقیق، سوئیچ مغناطیسی، بازوی نگهدارنده و پشتیبانی از ساقه‌های Ø8، Ø4 و 3/8 اینچ از ویژگی‌های مهم این مدل هستند.
