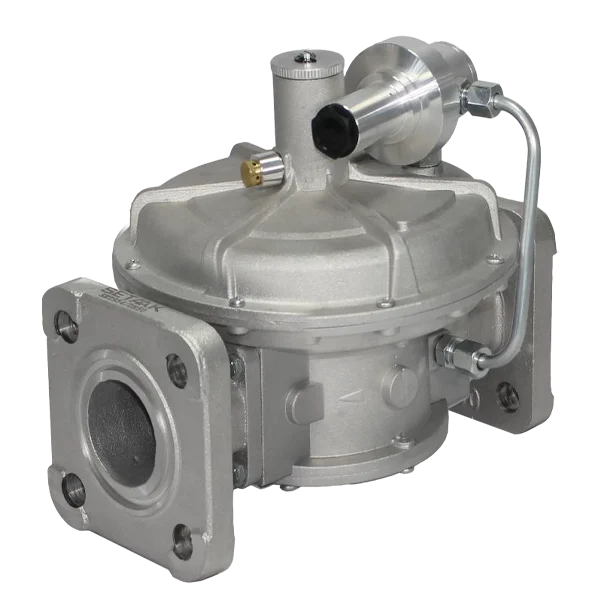

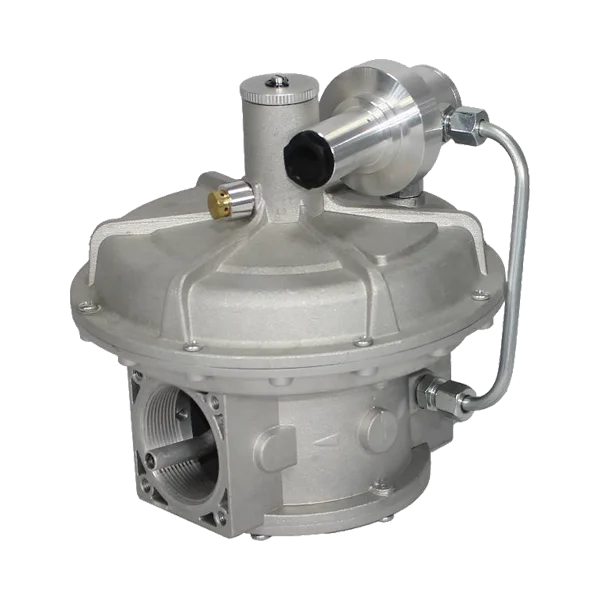

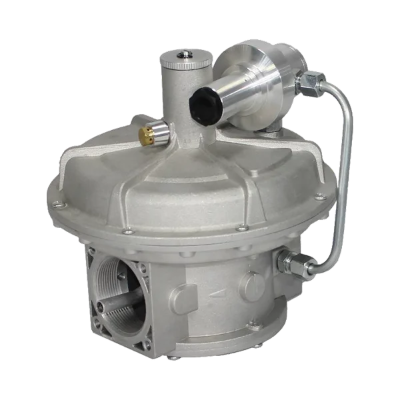

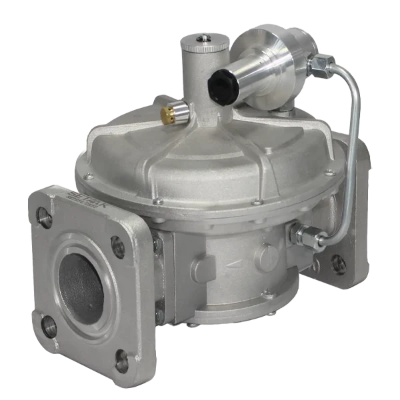

رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 2 اینچ
رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 2 اینچ، تجهیزی برای کاهش و تثبیت فشار گاز در خطوط گازرسانی با فشار ورودی بالا است. این مدل با سایز DN50 و اتصال رزوهای Rp2، به مکانیزم شیر اطمینان داخلی نیز مجهز شده است.
مدلSET252H
سایزDN50 / Rp2
حداکثر ورودی5 بار
رده دقتAC10
رگلاتور ستاک SET252H سایز 2 اینچ با اتصال رزوهای Rp2 و حداکثر فشار ورودی 5 بار، برای کنترل فشار گاز طراحی شده و به شیر اطمینان داخلی مجهز است. این مدل با فنرهای مختلف، برای محدودههای متنوع فشار خروجی قابل تنظیم است.
مشخصات فنی رگلاتور SET252H سایز 2 اینچ
مدل SET252H برای کنترل فشار گاز با فشار ورودی حداکثر 5 بار طراحی شده و در سایز DN50 معادل Rp2 عرضه میشود. این رگلاتور برای گاز طبیعی، گاز مایع، هوا و گاز شهری قابل استفاده است و محدوده دمای محیط کاری آن از 15- تا 60+ درجه سانتیگراد اعلام شده است.
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET252H |
| سایز |
DN50 / Rp2 / 2 اینچ |
| نوع تجهیز |
رگلاتور فشار گاز با شیر اطمینان داخلی |
| حداکثر فشار ورودی |
5 بار |
| فشار ورودی کاری |
0.5 تا 5 بار |
| نوع اتصال |
رزوهای |
| استاندارد اتصال |
EN 10226 و ISO 7-1 |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| محدوده دمای محیط |
15- تا 60+ درجه سانتیگراد |
| استاندارد محصول |
EN 88-2، کلاس A، گروه 2 |
| رده دقت |
AC10 |
| رده قفل فشار |
SG30 |
شیر اطمینان داخلی در SET252H
یکی از ویژگیهای مهم SET252H وجود شیر اطمینان داخلی است. این مکانیزم در صورت افزایش فشار خروجی نسبت به محدوده تنظیمشده، برای کنترل شرایط فشار و تخلیه گاز عمل میکند.
محدوده عملکرد شیر اطمینان به فنر انتخابشده و تنظیمات رگلاتور وابسته است. برای فنرهای مختلف، محدودههای مشخصی برای فشار خروجی و فشار عملکرد شیر اطمینان ارائه شده است؛ بنابراین انتخاب فنر مناسب باید بر اساس فشار خروجی موردنیاز سیستم انجام شود.
فشار ورودی رگلاتور SET252H
رگلاتور SET252H برای فشار ورودی کاری 0.5 تا 5 بار طراحی شده و حداکثر فشار پایداری ورودی آن 5 بار اعلام شده است. این ویژگی باعث میشود مدل SET252H برای کاربردهایی که فشار ورودی بالاتر از فشار موردنیاز مصرفکننده است، گزینهای مناسب برای کاهش و کنترل فشار باشد.
فشار ورودی واقعی سیستم باید در محدوده مجاز تجهیز قرار داشته باشد و انتخاب رگلاتور بر اساس فشار خط، ظرفیت مصرف و فشار خروجی موردنیاز انجام شود.
محدوده فشار خروجی و انتخاب فنر
فشار خروجی SET252H با توجه به فنر انتخابشده قابل تنظیم است. در جدول فنی، برای فنرهای مختلف کد و رنگ مشخص شده و هر فنر محدوده خاصی از فشار خروجی را پوشش میدهد.
| نمونه محدوده فشار خروجی |
کاربرد در انتخاب فنر |
| 10 تا 18 میلیبار |
مناسب برای محدوده خروجی مشخصشده در جدول فنی |
| 18 تا 25 میلیبار |
محدوده خروجی قابل انتخاب با فنر مربوطه |
| 25 تا 50 میلیبار |
محدوده خروجی قابل انتخاب با فنر مربوطه |
| 50 تا 85 میلیبار |
محدوده خروجی قابل انتخاب با فنر مربوطه |
| 85 تا 180 میلیبار |
محدوده خروجی قابل انتخاب با فنر مربوطه |
هنگام خرید یا تعویض فنر رگلاتور، صرفاً توجه به سایز 2 اینچ کافی نیست و باید فشار خروجی موردنیاز و محدوده عملکرد شیر اطمینان نیز در نظر گرفته شود.
ظرفیت عبور گاز در رگلاتور 2 اینچ
ظرفیت عبور گاز SET252H به فشار ورودی، فشار خروجی و شرایط کاری بستگی دارد. برای DN50 و شرایط متفاوت فشار ورودی و خروجی، ظرفیتهای مختلفی در جدول فنی ارائه شده است.
به همین دلیل، انتخاب این رگلاتور باید بر اساس میزان مصرف واقعی گاز در سیستم انجام شود و نمیتوان ظرفیت یکسانی را برای تمام شرایط کاری در نظر گرفت. فشار ورودی، فشار خروجی، نوع گاز و حداکثر مصرف تجهیزات پاییندست باید همزمان بررسی شوند.
ویژگیها و مزایای رگلاتور ستاک SET252H
شیر اطمینان داخلی
مجهز به مکانیزم شیر اطمینان داخلی برای کنترل شرایط افزایش فشار خروجی نسبت به محدوده تنظیمشده.
کنترل فشار
برای کاهش و تثبیت فشار گاز با فشار ورودی کاری 0.5 تا 5 بار طراحی شده است.
سایز 2 اینچ
سایز DN50 با اتصال رزوهای Rp2 معادل 2 اینچ برای نصب در خطوط متناسب با این اتصال.
انتخاب فنر
امکان انتخاب فنر متناسب با محدوده فشار خروجی موردنیاز سیستم.
محدوده دمای کاری
محدوده دمای محیط کاری اعلامشده برای محصول از 15- تا 60+ درجه سانتیگراد است.
استاندارد محصول
مطابق اطلاعات فنی سازنده با استاندارد EN 88-2، کلاس A، گروه 2 معرفی شده است.
مزایای انتخاب SET252H
- ترکیب عملکرد تنظیم فشار با شیر اطمینان داخلی
- قابلیت استفاده در خطوط با فشار ورودی تا 5 بار
- امکان انتخاب فنر متناسب با فشار خروجی موردنیاز
- اتصال رزوهای Rp2 برای سایز DN50
- قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری
- قابلیت استفاده در محدوده دمای محیط 15- تا 60+ درجه سانتیگراد
کاربردهای رگلاتور SET252H سایز 2 اینچ
رگلاتور SET252H برای کنترل فشار در سیستمهای مختلف گازرسانی مورد استفاده قرار میگیرد. سازنده استفاده از این مدل را برای گاز طبیعی، گاز مایع، هوا و گاز شهری مجاز اعلام کرده است.
- خطوط گازرسانی صنعتی
- تجهیزات گازسوز
- سیستمهای تأمین گاز ساختمانها
- مشعلها و تجهیزات مصرفکننده گاز
- خطوط گاز با فشار ورودی تا 5 بار
- سیستمهایی که به کنترل فشار و حفاظت در برابر افزایش فشار خروجی نیاز دارند
اتصال و سایز رگلاتور SET252H
مدل موردنظر با سایز DN50 و اتصال رزوهای Rp2 معادل 2 اینچ ارائه میشود. استاندارد اتصال رزوهای این مدل مطابق EN 10226 و ISO 7-1 اعلام شده است.
در زمان نصب، هممحوری صحیح اتصالات، استفاده از آببندی مناسب و جلوگیری از وارد شدن تنش مکانیکی به بدنه رگلاتور اهمیت زیادی دارد.
نکات نصب رگلاتور SET252H
پیش از نصب باید مسیر گاز بسته و از مناسب بودن شرایط خط اطمینان حاصل شود. جهت عبور گاز نیز باید مطابق علامت درجشده روی بدنه رگلاتور باشد.
- طول رزوه لوله با طول رزوه محصول متناسب باشد.
- از وارد شدن آسیب به قطعات داخلی هنگام اتصال جلوگیری شود.
- لولهها و اتصالات پیش از نصب عاری از براده، ذرات و آلودگی باشند.
- هممحوری اتصالها و آببندی مناسب رعایت شود.
- در نصب فضای باز، تجهیز در برابر باران و عوامل محیطی محافظت شود.
تنظیم، نگهداری و سرویس رگلاتور SET252H
تنظیم فشار خروجی
تنظیم فشار خروجی باید با استفاده از فنر مناسب و مطابق دستورالعمل فنی محصول انجام شود. ابتدا محدوده فشار خروجی موردنظر مشخص شده و سپس فنر متناسب با آن انتخاب میشود.
پس از نصب، فشار خروجی باید در شرایط مصرف واقعی و در حداقل و حداکثر ظرفیت مصرفکننده بررسی شود. استفاده از تجهیزات اندازهگیری مناسب برای کنترل فشار خروجی نیز اهمیت دارد.
نگهداری و سرویس
بازرسی و نگهداری دورهای برای اطمینان از عملکرد صحیح رگلاتور اهمیت دارد. عملیات نصب، تعمیر، تنظیم و نگهداری باید توسط افراد ماهر و متخصص انجام شود.
در صورت نیاز به تعویض قطعات، استفاده از قطعات تأییدشده توسط سازنده توصیه میشود؛ زیرا استفاده از قطعات متفرقه میتواند بر عملکرد کنترل تأثیر بگذارد.
استاندارد و شرایط کاری
رگلاتور SET252H مطابق اطلاعات فنی سازنده با استاندارد EN 88-2، کلاس A، گروه 2 معرفی شده است. محدوده دمای محیط کاری محصول نیز 15- تا 60+ درجه سانتیگراد اعلام شده است.
قیمت رگلاتور با شیر اطمینان داخلی SET252H سایز 2 اینچ
قیمت رگلاتور SET252H سایز 2 اینچ به عواملی مانند مدل، سایز، نوع اتصال، محدوده فشار خروجی و فنر انتخابشده بستگی دارد. برای اطلاع از قیمت روز، بهتر است مشخصات دقیق رگلاتور و فشار خروجی موردنیاز هنگام استعلام اعلام شود.
خرید رگلاتور SET252H با بررسی دقیق مشخصات
هنگام خرید رگلاتور با شیر اطمینان داخلی SET252H، سایز DN50، نوع اتصال Rp2، فشار ورودی، فشار خروجی، نوع گاز و محدوده عملکرد فنر را بررسی کنید. انتخاب صحیح این مشخصات باعث میشود رگلاتور با شرایط واقعی خط سازگاری بیشتری داشته باشد.
SET252H همچنین از خدمات پس از فروش سازنده برخوردار است و در مستندات رسمی، 24 ماه ضمانت از تاریخ تولید و 120 ماه پشتیبانی قطعات و خدمات برای محصول اعلام شده است.
سؤالات متداول درباره رگلاتور SET252H
فشار ورودی کاری SET252H از 0.5 تا 5 بار اعلام شده و حداکثر فشار ورودی آن 5 بار است.
این مدل در سایز DN50 و با اتصال رزوهای Rp2 معادل 2 اینچ عرضه میشود. استاندارد اتصال EN 10226 و ISO 7-1 اعلام شده است.
شیر اطمینان داخلی در صورت افزایش فشار خروجی نسبت به محدوده تنظیمشده، برای کنترل شرایط فشار و تخلیه گاز عمل میکند.
فشار خروجی با توجه به فنر انتخابشده قابل تنظیم است. فنر باید بر اساس فشار خروجی موردنیاز و محدوده عملکرد شیر اطمینان انتخاب شود.
این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
محدوده دمای محیط کاری اعلامشده برای این محصول از 15- تا 60+ درجه سانتیگراد است.
جمعبندی
رگلاتور با شیر اطمینان داخلی ستاک مدل SET252H سایز 2 اینچ، تجهیزی برای کنترل فشار گاز با اتصال DN50 و Rp2 است که برای فشار ورودی حداکثر 5 بار طراحی شده است. وجود شیر اطمینان داخلی، قابلیت انتخاب فنرهای مختلف و سازگاری با گاز طبیعی، گاز مایع، هوا و گاز شهری از ویژگیهای مهم این مدل محسوب میشود.
انتخاب فنر متناسب با فشار خروجی، رعایت شرایط نصب و انجام سرویس دورهای از مهمترین عوامل برای دستیابی به عملکرد صحیح و پایدار این رگلاتور هستند.
