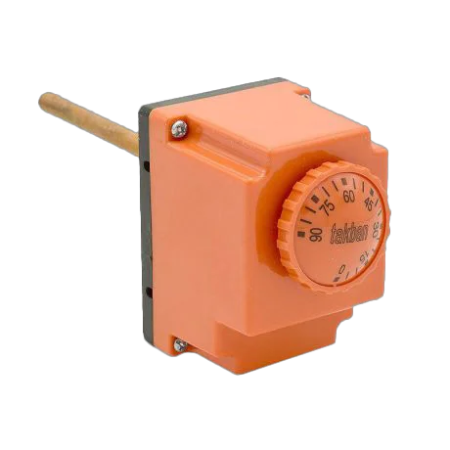

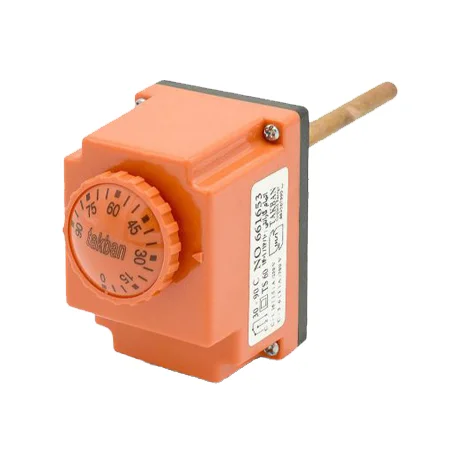

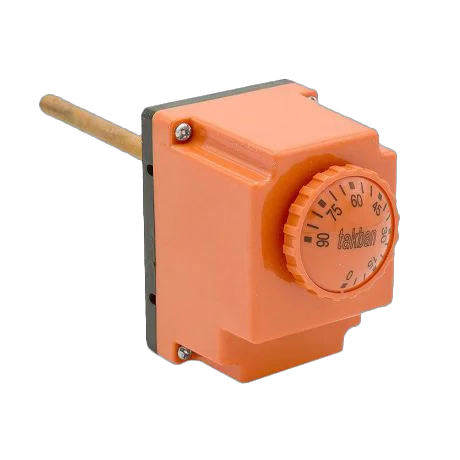

ترموستات مستغرق تکبان مدل TLV93M
ترموستات مستغرق تکبان مدل TLV93M یک ترموستات غوطه‌وری با تنظیم‌کننده خارجی است که برای کنترل دمای سیالات در بخش‌های گرمایشی مورد استفاده قرار می‌گیرد و با تغییر دما، وضعیت کنتاکت الکتریکی را تغییر می‌دهد.
خلاصه: ترموستات مستغرق تکبان TLV93M دارای سه محدوده تنظیم دما، کنتاکت‌های C1 و C2، درجه حفاظت IP40 و حداکثر دمای محیط +۶۰ درجه سانتیگراد است و برای بخش‌های گرمایشی طراحی شده است.
ویژگی‌های ترموستات مستغرق تکبان مدل TLV93M
ترموستات مستغرق تکبان مدل TLV93M برای اندازه‌گیری و کنترل دمای سیالات در بخش‌های گرمایشی طراحی شده است. تنظیم‌کننده خارجی، سه محدوده تنظیم دما و کنتاکت‌های الکتریکی با ظرفیت مشخص، از ویژگی‌های اصلی این مدل هستند.
تنظیم‌کننده خارجی
تنظیم دمای عملکرد از طریق تنظیم‌کننده خارجی روی ترموستات انجام می‌شود.
سه محدوده دمایی
محدوده‌های ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد برای تنظیم دما ارائه شده‌اند.
کنتاکت الکتریکی
مدل TLV93M دارای مشخصات مجزای ظرفیت کنتاکت C1 و C2 برای مدار الکتریکی است.
حفاظت IP40
درجه حفاظت بدنه IP40 و حداکثر دمای محیط قابل تحمل +۶۰ درجه سانتیگراد اعلام شده است.
مشخصات فنی ترموستات مستغرق تکبان TLV93M
| مشخصه |
مقدار |
| برند |
تکبان |
| مدل |
TLV93M |
| نوع |
ترموستات غوطه‌وری / مستغرق |
| نوع تنظیم |
تنظیم‌کننده خارجی |
| محدوده تنظیم دما |
۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد |
| دیفرانسیل |
±۵ درجه سانتیگراد |
| ظرفیت کنتاکت C1 |
16(1.5)A / 250V AC |
| ظرفیت کنتاکت C2 |
16(1)A / 380V AC |
| درجه حفاظت |
IP40 |
| حداکثر دمای محیط |
+۶۰°C |
| حداقل جریان |
۲۰۰ میلی‌آمپر |
| استاندارد کلید الکتریکی |
VDE 0630 |
عملکرد ترموستات غوطه‌وری تکبان TLV93M
ترموستات مستغرق برای اندازه‌گیری و کنترل دمای سیال طراحی می‌شود. در مدل TLV93M، بخش حسگر در محل موردنظر قرار گرفته و تنظیم دما از طریق تنظیم‌کننده خارجی انجام می‌شود.
هنگامی که دمای سیال نسبت به مقدار تنظیم‌شده تغییر کند، مکانیزم ترموستات وضعیت کنتاکت الکتریکی را تغییر می‌دهد. به این ترتیب می‌توان از خروجی ترموستات برای کنترل تجهیزات مرتبط با سیستم گرمایشی استفاده کرد.
محدوده‌های تنظیم دمای TLV93M
یکی از مشخصات مهم ترموستات تکبان TLV93M، ارائه سه محدوده تنظیم دما است. این محدوده‌ها امکان انتخاب بازه مناسب را متناسب با دمای کاری سیستم فراهم می‌کنند.
محدوده اول
۵ تا ۴۵ درجه سانتیگراد
محدوده دوم
۰ تا ۹۰ درجه سانتیگراد
محدوده سوم
۰ تا ۱۲۰ درجه سانتیگراد
انتخاب محدوده مناسب باید متناسب با دمای کاری سیستم و کاربرد موردنظر انجام شود.
دیفرانسیل ترموستات تکبان TLV93M
دیفرانسیل اعلام‌شده برای مدل TLV93M برابر با ±۵ درجه سانتیگراد است. این مشخصه در عملکرد ترموستات اهمیت دارد، زیرا فاصله دمایی میان نقاط عملکرد کنتاکت را در فرآیند کنترل دما تحت تأثیر قرار می‌دهد.
در زمان انتخاب ترموستات، توجه به دیفرانسیل در کنار محدوده دمایی ضروری است تا مشخصات عملکردی محصول با نیاز سیستم مطابقت داشته باشد.
درجه حفاظت و شرایط محیطی TLV93M
درجه حفاظت ترموستات مستغرق تکبان مدل TLV93M برابر با IP40 است و حداکثر دمای محیط قابل تحمل برای آن +۶۰ درجه سانتیگراد اعلام شده است.
بنابراین هنگام نصب باید شرایط محیطی محل استفاده بررسی شود و ترموستات در محدوده شرایط کاری اعلام‌شده قرار گیرد.
ابعاد و ساختار ترموستات TLV93M
کاتالوگ تکبان برای بدنه ترموستات ابعادی در حدود ۷۷٫۵ میلیمتر ارتفاع و ۵۴٫۵ میلیمتر عرض نشان می‌دهد. طول قسمت حسگر نیز ۸۵ میلیمتر و قطر آن ۸ میلیمتر درج شده است.
در نقشه فنی، اتصال با مشخصه CH22 / ½" GAS نیز نمایش داده شده است. بررسی ابعاد پیش از نصب اهمیت دارد، زیرا فضای در دسترس و نوع اتصال باید با ساختار محل نصب ترموستات مطابقت داشته باشد.
| پارامتر |
مقدار |
| ارتفاع بدنه |
حدود ۷۷٫۵ میلیمتر |
| عرض بدنه |
حدود ۵۴٫۵ میلیمتر |
| طول حسگر |
۸۵ میلیمتر |
| قطر حسگر |
۸ میلیمتر |
| مشخصه اتصال |
CH22 / ½" GAS |
کاربردهای ترموستات مستغرق تکبان TLV93M
ترموستات TLV93M در کاتالوگ تکبان به‌عنوان ترموستات غوطه‌وری مخصوص بخش‌های گرمایشی معرفی شده است. این نوع ترموستات می‌تواند در سیستم‌هایی که نیاز به کنترل دمای سیال و ارسال فرمان الکتریکی دارند، مورد استفاده قرار گیرد.
- سیستم‌های گرمایشی
- کنترل دمای سیالات
- تجهیزات گرمایشی دارای مدار فرمان
- سیستم‌های نیازمند کنترل دمای غوطه‌وری
- تابلوها و مدارهای کنترل مرتبط با تجهیزات گرمایشی
کاربرد نهایی باید بر اساس محدوده دمایی، نوع سیال، شرایط نصب و ظرفیت الکتریکی مدار انتخاب شود.
نصب ترموستات مستغرق TLV93M
در کاتالوگ رسمی تکبان برای مدل TLV93M، نصب مستقیم ترموستات با غلاف توصیه شده است. این موضوع در زمان طراحی و اجرای سیستم اهمیت دارد و باید محل نصب، طول حسگر و فضای لازم برای قرارگیری صحیح مجموعه در نظر گرفته شود.
همچنین پیش از نصب باید محدوده دمایی موردنیاز، نوع اتصال و ظرفیت کنتاکت با مشخصات فنی ترموستات تطبیق داده شود.
استاندارد کلید الکتریکی TLV93M
کلید الکتریکی مورد استفاده در این مدل مطابق استاندارد VDE 0630 معرفی شده است. این مشخصه یکی از اطلاعات فنی مهم محصول در زمان بررسی و انتخاب ترموستات محسوب می‌شود.
مزایای ترموستات مستغرق تکبان TLV93M
تنظیم‌کننده خارجی
تنظیم دمای عملکرد از طریق تنظیم‌کننده خارجی انجام می‌شود و امکان انتخاب محدوده مناسب را فراهم می‌کند.
سه محدوده تنظیم دما
وجود سه محدوده ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد امکان انتخاب بازه متناسب با شرایط کاری را فراهم می‌کند.
ظرفیت کنتاکت مشخص
ظرفیت‌های مشخص برای کنتاکت‌های C1 و C2، بررسی سازگاری ترموستات با مدار کنترل را امکان‌پذیر می‌کند.
مناسب بخش‌های گرمایشی
مدل TLV93M در کاتالوگ تکبان به‌عنوان ترموستات غوطه‌وری مخصوص بخش‌های گرمایشی معرفی شده است.
نکات مهم هنگام انتخاب ترموستات مستغرق
برای انتخاب مدل مناسب، تنها محدوده دما کافی نیست و باید چند مشخصه به‌صورت هم‌زمان بررسی شود:
بررسی محدوده دمایی
محدوده تنظیم ترموستات باید با دمای موردنیاز سیستم مطابقت داشته باشد. TLV93M در سه محدوده ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد ارائه شده است.
بررسی ظرفیت کنتاکت
بار متصل به ترموستات باید با ظرفیت کنتاکت‌های C1 و C2 مطابقت داشته باشد.
بررسی ابعاد و محل نصب
طول و قطر حسگر، ابعاد بدنه و نوع اتصال باید پیش از نصب بررسی شوند تا امکان قرارگیری صحیح ترموستات در سیستم وجود داشته باشد.
| پارامتر |
مورد قابل بررسی |
| محدوده دمایی |
مطابقت دمای کاری سیستم با یکی از سه محدوده تنظیم TLV93M |
| ظرفیت کنتاکت |
مطابقت بار الکتریکی با مشخصات C1 و C2 |
| حسگر |
بررسی طول ۸۵ میلیمتر و قطر ۸ میلیمتر |
| اتصال |
بررسی مشخصه CH22 / ½" GAS |
| شرایط محیطی |
بررسی IP40 و حداکثر دمای محیط +۶۰°C |
قیمت ترموستات مستغرق تکبان TLV93M
قیمت ترموستات مستغرق تکبان مدل TLV93M با توجه به شرایط تأمین، موجودی کالا و تغییرات بازار تجهیزات کنترلی می‌تواند متغیر باشد. هنگام بررسی قیمت این محصول، بهتر است علاوه بر هزینه خرید، محدوده دمایی، ظرفیت کنتاکت، ابعاد حسگر و شرایط نصب نیز در نظر گرفته شود تا محصول انتخاب‌شده با نیاز واقعی سیستم مطابقت داشته باشد.
خرید ترموستات مستغرق تکبان TLV93M
در زمان خرید ترموستات مستغرق، تطبیق مدل با شرایط کاری سیستم اهمیت زیادی دارد. مدل TLV93M دارای تنظیم‌کننده خارجی، سه محدوده تنظیم دما و کنتاکت‌های الکتریکی با ظرفیت مشخص است.
بنابراین پیش از سفارش باید محدوده دمای موردنیاز، نوع اتصال، ابعاد حسگر و مشخصات مدار فرمان بررسی شود. انتخاب مدل صحیح می‌تواند از بروز ناسازگاری میان ترموستات و سیستم کنترل جلوگیری کرده و امکان استفاده از ظرفیت‌های تعریف‌شده محصول را فراهم کند.
سؤالات متداول درباره ترموستات مستغرق تکبان TLV93M
این مدل به‌عنوان ترموستات غوطه‌وری برای بخش‌های گرمایشی معرفی شده و برای کنترل دمای سیالات و ارسال فرمان به مدار الکتریکی تجهیزات مرتبط استفاده می‌شود.
سه محدوده تنظیم دما شامل ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد است.
دیفرانسیل اعلام‌شده برای مدل TLV93M برابر با ±۵ درجه سانتیگراد است.
ظرفیت کنتاکت C1 برابر با 16(1.5)A / 250V AC و ظرفیت کنتاکت C2 برابر با 16(1)A / 380V AC است.
درجه حفاظت این مدل IP40 است و حداکثر دمای محیط قابل تحمل برای آن +۶۰ درجه سانتیگراد اعلام شده است.
طول قسمت حسگر ۸۵ میلیمتر و قطر آن ۸ میلیمتر درج شده است.
جمع‌بندی
ترموستات مستغرق تکبان مدل TLV93M یک ترموستات غوطه‌وری با تنظیم‌کننده خارجی است که برای بخش‌های گرمایشی طراحی شده است. این مدل دارای محدوده‌های تنظیم ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد، دیفرانسیل ±۵ درجه سانتیگراد، درجه حفاظت IP40 و حداکثر دمای محیط +۶۰ درجه سانتیگراد است.
انتخاب و خرید ترموستات تکبان TLV93M
پیش از خرید TLV93M، محدوده دمای موردنیاز، ظرفیت کنتاکت، ابعاد حسگر، نوع اتصال و شرایط نصب را با مشخصات سیستم خود تطبیق دهید.
