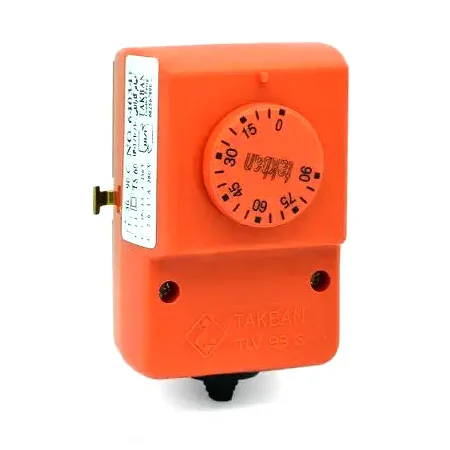

ترموستات جداری تکبان مدل TLV93G
ترموستات جداری تکبان مدل TLV93G یک ترموستات تماسی برای کنترل دمای سطح لوله در سیستم‌های گرمایشی و تأسیسات موتورخانه است که بدون نیاز به سوراخ‌کاری لوله روی سطح خارجی آن نصب می‌شود.
خلاصه: ترموستات جداری تکبان TLV93G با تشخیص دمای سطح لوله، مدار الکتریکی را بر اساس دمای تنظیم‌شده کنترل می‌کند. این مدل دارای سه بازه تنظیم دما، درجه حفاظت IP40 و کنتاکت‌های C1 و C2 با ظرفیت مشخص است.
ویژگی‌های ترموستات جداری تکبان مدل TLV93G
ترموستات جداری تکبان TLV93G برای کنترل دمای سطح لوله در سیستم‌های گرمایشی و تأسیسات موتورخانه طراحی شده است. ساختار تماسی این محصول امکان اندازه‌گیری دمای سطح لوله و ارسال فرمان قطع و وصل به مدار الکتریکی را فراهم می‌کند.
کنترل دمای لوله
عملکرد ترموستات بر اساس دمای سطح خارجی لوله انجام می‌شود.
سه بازه تنظیم
محدوده‌های ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد برای تنظیم دما ارائه شده‌اند.
کنتاکت‌های الکتریکی
کنتاکت‌های C1 و C2 دارای ظرفیت‌های مشخص برای اتصال به مدار کنترل هستند.
درجه حفاظت IP40
این مدل دارای درجه حفاظت IP40 و حداکثر دمای محیط ۶۰ درجه سانتیگراد است.
مشخصات فنی ترموستات جداری تکبان TLV93G
| مشخصه |
مقدار |
| برند |
تکبان |
| مدل |
TLV93G |
| نوع |
ترموستات جداری / تماسی |
| بازه تنظیم دما |
۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد |
| حداکثر دمای محیط |
۶۰ درجه سانتیگراد |
| درجه حفاظت |
IP40 |
| کنتاکت C1 |
16(1.5)A / 250V AC |
| کنتاکت C2 |
6(1)A / 380V AC |
| حداقل جریان |
۲۰۰ میلی‌آمپر |
| استاندارد کلید |
VDE 0630 |
مشخصات فوق مربوط به اطلاعات فنی مدل TLV93G است و بازه‌های مختلف تنظیم دما، امکان استفاده از این ترموستات را در کاربردهای متنوع تأسیساتی فراهم می‌کند.
ترموستات جداری تکبان TLV93G چیست؟
ترموستات جداری یا تماسی تجهیزی است که بدون قرار گرفتن مستقیم حسگر در داخل سیال، دمای سطح خارجی لوله را تشخیص می‌دهد. TLV93G برای نصب روی لوله طراحی شده و می‌تواند با رسیدن دما به مقدار تنظیم‌شده، وضعیت کنتاکت الکتریکی را تغییر دهد.
این شیوه نصب برای سیستم‌هایی مناسب است که امکان سوراخ‌کاری لوله یا نصب غلاف و حسگر در داخل مدار وجود ندارد. همچنین در زمان تعمیر یا تغییر سیستم، امکان جابه‌جایی ترموستات بدون ایجاد تغییر اساسی در لوله‌کشی وجود دارد.
بازه دمایی قابل تنظیم ترموستات TLV93G
یکی از ویژگی‌های مهم ترموستات جداری تکبان TLV93G، وجود بازه‌های مختلف تنظیم دما است. محدوده‌های ارائه‌شده برای این مدل شامل ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد است.
بازه اول
۵ تا ۴۵ درجه سانتیگراد
بازه دوم
۰ تا ۹۰ درجه سانتیگراد
بازه سوم
۰ تا ۱۲۰ درجه سانتیگراد
انتخاب بازه مناسب باید بر اساس دمای کاری واقعی سیستم انجام شود. استفاده از محدوده مناسب باعث می‌شود تنظیم دمای موردنیاز با کنترل مناسب‌تری انجام شود.

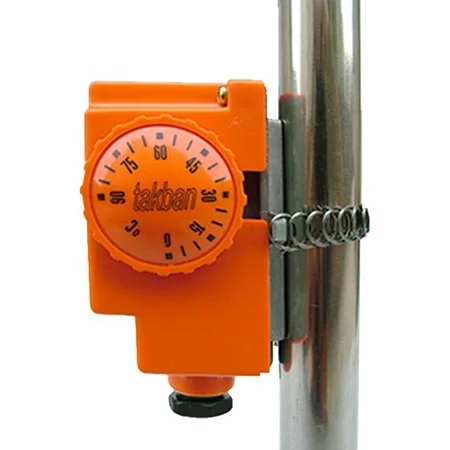

طراحی جداری و روش نصب ترموستات TLV93G
ترموستات TLV93G روی سطح خارجی لوله نصب می‌شود و نیازی به ایجاد سوراخ در لوله ندارد. در این روش، بدنه ترموستات در تماس با سطح لوله قرار گرفته و دمای لوله را تشخیص می‌دهد.
برای عملکرد صحیح، محل نصب باید از آلودگی، زنگ‌زدگی شدید و عوامل ایجادکننده اختلال در تماس حرارتی پاک باشد. همچنین ترموستات باید به‌صورت محکم روی لوله قرار گیرد تا انتقال حرارت میان سطح لوله و بخش حسگر به شکل مناسبی انجام شود.
نکته نصب: پیش از نصب، شرایط سطح لوله و محل قرارگیری ترموستات را بررسی کنید تا تماس حرارتی مناسبی میان ترموستات و لوله ایجاد شود.
کاربرد ترموستات جداری تکبان TLV93G
ترموستات‌های جداری در سیستم‌های مختلف گرمایشی و تأسیساتی کاربرد دارند. TLV93G با توجه به ساختار تماسی و قابلیت کنترل مدار الکتریکی می‌تواند در موارد زیر مورد استفاده قرار گیرد:
- سیستم‌های گرمایش مرکزی
- موتورخانه ساختمان‌ها
- کنترل پمپ‌های سیرکولاتور
- سیستم‌های گرمایشی آب گرم
- کنترل تجهیزات بر اساس دمای لوله
- تأسیسات گرمایشی ساختمانی و صنعتی
- مدارهای کنترلی تجهیزات حرارتی
کاربرد نهایی ترموستات باید بر اساس مدار الکتریکی، دمای کاری و جریان مصرفی تجهیز متصل به آن تعیین شود.
درجه حفاظت IP40 و شرایط محیطی
درجه حفاظت بدنه ترموستات جداری تکبان TLV93G برابر IP40 است. بنابراین هنگام نصب باید شرایط محیطی محل نصب در نظر گرفته شود و از قرار گرفتن مستقیم تجهیز در معرض آب، پاشش مایعات یا رطوبت نامناسب جلوگیری شود.
حداکثر دمای محیط اعلام‌شده برای این مدل نیز ۶۰ درجه سانتیگراد است و شرایط نصب باید با این محدوده مطابقت داشته باشد.
مزایای استفاده از ترموستات جداری تکبان TLV93G
استفاده از ترموستات جداری در مقایسه با برخی روش‌های اندازه‌گیری مستقیم دمای سیال، مزیت‌هایی در نصب و نگهداری دارد.
نصب روی سطح خارجی لوله
ترموستات روی سطح لوله قرار می‌گیرد و برای نصب آن نیازی به ورود مستقیم حسگر به داخل سیال نیست.
عدم نیاز به سوراخ‌کاری
ساختار جداری امکان نصب روی لوله بدون ایجاد سوراخ یا تغییر اساسی در لوله‌کشی را فراهم می‌کند.
چند بازه دمایی
سه بازه تنظیم دما برای انتخاب محدوده متناسب با شرایط کاری سیستم ارائه شده است.
کنترل مدار الکتریکی
تغییر وضعیت کنتاکت‌ها امکان استفاده از ترموستات در مدارهای کنترل تجهیزات گرمایشی را فراهم می‌کند.
تفاوت ترموستات جداری و مستغرق
ترموستات جداری روی سطح بیرونی لوله نصب می‌شود و دمای سطح لوله را مبنای عملکرد قرار می‌دهد؛ در حالی که ترموستات مستغرق با قرار گرفتن حسگر در داخل غلاف، امکان اندازه‌گیری دمای محیط یا سیال داخل مخزن، دیگ یا لوله را فراهم می‌کند.
| ویژگی |
ترموستات جداری |
ترموستات مستغرق |
| محل قرارگیری حسگر |
سطح خارجی لوله |
داخل غلاف و محیط موردنظر |
| نیاز به سوراخ‌کاری لوله |
ندارد |
بسته به روش نصب و سیستم |
| مبنای تشخیص دما |
دمای سطح لوله |
دمای محیط یا سیال محل قرارگیری حسگر |
| کاربرد TLV93G |
کنترل بر اساس دمای سطح لوله |
برای این مدل کاربرد ندارد |
به همین دلیل انتخاب میان ترموستات جداری و مستغرق باید بر اساس محل اندازه‌گیری دما و نحوه طراحی سیستم انجام شود. اگر هدف کنترل دما بدون ایجاد تغییر در لوله‌کشی باشد، ساختار جداری می‌تواند راهکار مناسبی باشد.
نکات مهم هنگام خرید ترموستات جداری تکبان TLV93G
پیش از خرید این محصول بهتر است چند مورد به‌صورت هم‌زمان بررسی شود.
بررسی بازه دمایی
ابتدا دمای موردنیاز سیستم را مشخص کنید و سپس بازه مناسب ترموستات را انتخاب کنید. TLV93G در چند بازه دمایی از جمله ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد ارائه می‌شود.
بررسی جریان مصرف‌کننده
ظرفیت کنتاکت ترموستات باید با مشخصات تجهیزی که قرار است توسط آن کنترل شود مطابقت داشته باشد. برای بارهایی که جریان بیشتری نیاز دارند، استفاده از مدار فرمان و کنتاکتور مناسب می‌تواند ضروری باشد.
توجه به محل نصب
با توجه به درجه حفاظت IP40 و حداکثر دمای محیط ۶۰ درجه سانتیگراد، شرایط محل نصب باید پیش از انتخاب محصول بررسی شود.
| پارامتر |
مورد قابل بررسی |
| بازه دمایی |
مطابقت دمای کاری سیستم با یکی از بازه‌های تنظیم TLV93G |
| جریان مصرف‌کننده |
مطابقت جریان و نوع بار با ظرفیت کنتاکت C1 یا C2 |
| محل نصب |
امکان نصب روی سطح خارجی لوله و ایجاد تماس حرارتی مناسب |
| شرایط محیطی |
رعایت درجه حفاظت IP40 و حداکثر دمای محیط ۶۰°C |
قیمت ترموستات جداری تکبان TLV93G
قیمت ترموستات جداری تکبان TLV93G به شرایط بازار، موجودی و زمان خرید بستگی دارد و ممکن است در دوره‌های مختلف تغییر کند. برای اطلاع از قیمت روز، بهتر است موجودی و قیمت محصول را در زمان خرید بررسی کنید.
توجه به مشخصات فنی، بازه دمایی و ظرفیت کنتاکت در کنار قیمت، به انتخاب محصول متناسب با نیاز سیستم کمک می‌کند.
خرید ترموستات جداری تکبان TLV93G
برای خرید ترموستات جداری تکبان TLV93G، پیش از ثبت سفارش مشخصات فنی سیستم، محدوده دمایی موردنیاز، نوع تجهیز تحت کنترل و جریان مصرفی آن را بررسی کنید.
انتخاب مدل متناسب با شرایط واقعی سیستم باعث می‌شود ترموستات عملکرد مطلوب‌تری داشته باشد و از انتخاب نادرست تجهیز جلوگیری شود.
سؤالات متداول درباره ترموستات جداری تکبان TLV93G
این مدل برای کنترل تجهیزات بر اساس دمای سطح لوله در سیستم‌های گرمایشی و تأسیسات موتورخانه مورد استفاده قرار می‌گیرد.
سه بازه تنظیم دما شامل ۵ تا ۴۵، ۰ تا ۹۰ و ۰ تا ۱۲۰ درجه سانتیگراد است.
خیر. TLV93G به صورت جداری روی سطح خارجی لوله نصب می‌شود و برای نصب آن نیازی به ایجاد سوراخ در لوله نیست.
کنتاکت C1 دارای ظرفیت 16(1.5)A / 250V AC و کنتاکت C2 دارای ظرفیت 6(1)A / 380V AC است.
درجه حفاظت این مدل IP40 است و حداکثر دمای محیط اعلام‌شده برای آن ۶۰ درجه سانتیگراد است.
بله، کنترل پمپ‌های سیرکولاتور به‌عنوان یکی از کاربردهای مرتبط با این ترموستات ذکر شده است. انتخاب و اتصال نهایی باید بر اساس مشخصات مدار الکتریکی و جریان مصرفی پمپ انجام شود.
جمع‌بندی
ترموستات جداری تکبان TLV93G یک ترموستات تماسی برای کنترل تجهیزات بر اساس دمای سطح لوله است که بدون نیاز به سوراخ‌کاری یا تغییر اساسی در لوله‌کشی نصب می‌شود. این مدل دارای چند بازه تنظیم دما، درجه حفاظت IP40 و کنتاکت‌های الکتریکی با ظرفیت مشخص است.
ساختار جداری TLV93G آن را برای استفاده در موتورخانه‌ها و سیستم‌های گرمایشی که نیاز به کنترل دمایی روی سطح لوله دارند، مناسب می‌کند. انتخاب نهایی باید بر اساس دمای کاری، شرایط محیط نصب و مشخصات الکتریکی مصرف‌کننده انجام شود.
راهنمای خرید ترموستات جداری تکبان TLV93G
پیش از خرید TLV93G، بازه دمایی، جریان مصرف‌کننده، شرایط محیط نصب و امکان ایجاد تماس مناسب میان ترموستات و سطح لوله را بررسی کنید.
