فلنج گلودار چیست؟

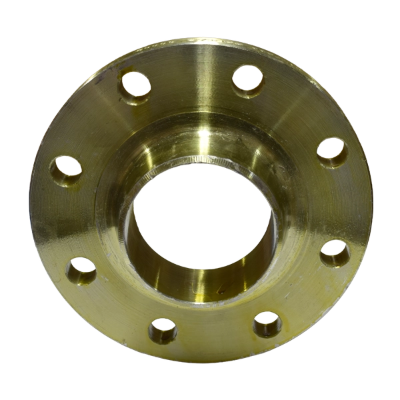

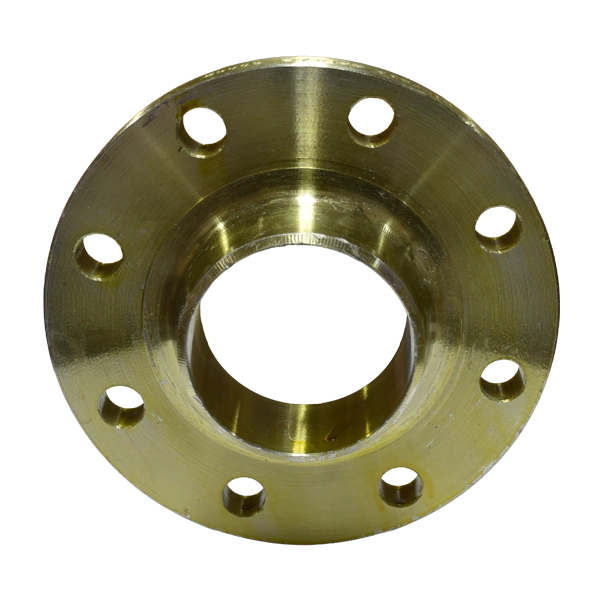

فلنج گلودار یا Weld Neck Flange یکی از پرکاربردترین انواع فلنج در سیستم‌های لوله‌کشی صنعتی است که برای اتصال لوله‌ها و تجهیزات در شرایط کاری مختلف مورد استفاده قرار می‌گیرد. این فلنج دارای یک گردن مخروطی‌شکل است که به‌صورت مستقیم به لوله جوش داده می‌شود و طراحی آن به توزیع یکنواخت‌تر تنش‌های واردشده به محل اتصال کمک می‌کند.
اتصال فلنج گلودار به لوله به روش جوش لب‌به‌لب (Butt Weld) انجام می‌شود. این روش اتصال استحکام مکانیکی بالایی ایجاد کرده و احتمال نشتی و آسیب در محل اتصال را کاهش می‌دهد. به همین دلیل، فلنج گلودار در خطوطی که تحت فشار، دمای بالا، ارتعاش یا سیکل‌های حرارتی قرار دارند، کاربرد گسترده‌ای دارد.
خلاصه: فلنج گلودار با گردن مخروطی و اتصال جوش لب‌به‌لب، برای اتصال ایمن لوله‌ها و تجهیزات در بسیاری از سیستم‌های پایپینگ صنعتی استفاده می‌شود.
مشخصات فنی فلنج گلودار
فلنج‌های گلودار بر اساس استاندارد، سایز، کلاس فشاری، متریال و نوع سطح آب‌بندی در مدل‌های مختلف تولید می‌شوند. انتخاب مشخصات فنی فلنج باید بر اساس فشار و دمای کاری، نوع سیال، جنس لوله، استاندارد پروژه و شرایط محیطی انجام شود.
| مشخصه فنی |
توضیحات |
| استانداردهای ابعادی |
ASME B16.5، ASME B16.47 و EN 1092-1 |
| کلاس فشاری |
معمولاً 150، 300، 600، 900، 1500 و 2500 |
| سایز |
از سایزهای کوچک تا سایزهای بزرگ صنعتی، بسته به استاندارد و کاربرد |
| متریال |
فولاد کربنی، فولاد آلیاژی، استنلس استیل و آلیاژهای خاص |
| روش اتصال |
جوش لب‌به‌لب یا Butt Weld |
| سطح آب‌بندی |
RF، FF و RTJ |
تنوع در سایز، کلاس فشاری، متریال و سطح آب‌بندی باعث می‌شود فلنج گلودار برای شرایط مختلف پایپینگ قابل انتخاب باشد؛ با این حال مشخصات محصول باید با الزامات واقعی پروژه مطابقت داشته باشد.
استاندارد فلنج گلودار
استاندارد ASME B16.5 یکی از مهم‌ترین استانداردهای مورد استفاده برای طراحی و ابعاد فلنج‌های گلودار است. این استاندارد مواردی مانند ابعاد فلنج، قطر خارجی، ضخامت، تعداد و موقعیت سوراخ‌های پیچ، ابعاد سطح آب‌بندی و کلاس فشاری را مشخص می‌کند.
استانداردهای متریال مانند ASTM و ASME نیز برای تعیین جنس و خواص مکانیکی فلنج مورد استفاده قرار می‌گیرند. برای مثال، ASTM A105 یکی از متریال‌های رایج برای فلنج‌های فولاد کربنی فورج‌شده است و برای بسیاری از سرویس‌های صنعتی مورد استفاده قرار می‌گیرد.
در زمان خرید فلنج گلودار صنعتی، تطابق مشخصات فلنج با استانداردهای مورد نیاز پروژه اهمیت زیادی دارد. اختلاف در ابعاد، کلاس فشاری یا متریال می‌تواند عملکرد اتصال و سازگاری آن با سیستم لوله‌کشی را تحت تأثیر قرار دهد.
انواع فلنج گلودار
فلنج گلودار را می‌توان بر اساس طراحی گردن و نوع کاربرد به مدل‌های مختلف تقسیم کرد. دو نوع رایج آن شامل فلنج گلودار معمولی و فلنج گلو بلند است.
فلنج گلودار معمولی
این مدل دارای گردن مخروطی با طول استاندارد است و برای اتصال خطوط لوله به تجهیزات، شیرآلات و سایر اجزای سیستم پایپینگ مورد استفاده قرار می‌گیرد. طراحی گردن باعث می‌شود تنش‌های ایجادشده در محل اتصال به شکل مناسب‌تری توزیع شوند.
فلنج گلو بلند
فلنج گلو بلند یا Long Weld Neck Flange (LWN) دارای گردنی بلندتر نسبت به مدل معمولی است. این نوع فلنج در برخی کاربردهای خاص، به‌خصوص اتصال به تجهیزات و نازل‌ها و سرویس‌هایی که به گردن بلندتر نیاز دارند، مورد استفاده قرار می‌گیرد.
مزایای فلنج گلودار
طراحی گردن مخروطی و اتصال جوش لب‌به‌لب، فلنج گلودار را برای بسیاری از پروژه‌های صنعتی مناسب کرده است. مهم‌ترین مزایای این نوع فلنج عبارت‌اند از:
- مقاومت مکانیکی بالا
- مناسب برای فشار و دمای بالا
- کاهش تمرکز تنش در محل اتصال
- اتصال جوشی مقاوم و مطمئن
- عملکرد مناسب در سیکل‌های حرارتی و فشارهای متغیر
- کاهش احتمال نشتی در صورت اجرای صحیح اتصال
- هم‌محوری مناسب با لوله
- مقاومت مناسب در برابر ارتعاش و خستگی
- قابلیت استفاده در خطوط فرآیندی و فشار بالا
- امکان تولید در متریال‌ها و کلاس‌های فشاری مختلف
کاربرد فلنج گلودار
فلنج گلودار به دلیل استحکام بالا و قابلیت استفاده در شرایط مختلف کاری، در صنایع متنوعی مورد استفاده قرار می‌گیرد. از مهم‌ترین کاربردهای آن می‌توان به صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی، صنایع دریایی، صنایع غذایی و دارویی اشاره کرد.
نفت و گاز
اتصال لوله‌ها به تجهیزات و اجزای مختلف سیستم پایپینگ و خطوط انتقال.
پتروشیمی و پالایشگاه
استفاده در خطوط فرآیندی و سیستم‌هایی که در معرض فشار و دمای بالا قرار دارند.
نیروگاه
کاربرد در خطوط بخار، آب، سوخت و سایر سیالات فرآیندی.
صنایع شیمیایی
اتصال اجزای سیستم‌های پایپینگ در شرایط کاری متنوع.
صنایع دریایی
استفاده در برخی خطوط و تجهیزات لوله‌کشی صنعتی و دریایی.
غذایی و دارویی
استفاده از مدل‌های استنلس استیل در شرایطی که مقاومت در برابر خوردگی اهمیت دارد.
در خطوط انتقال نفت و گاز، این فلنج برای اتصال لوله‌ها به تجهیزات و اجزای مختلف سیستم پایپینگ استفاده می‌شود. در واحدهای پتروشیمی و شیمیایی نیز مقاومت مناسب آن در برابر فشار و دمای بالا، امکان استفاده از آن را در خطوط فرآیندی فراهم می‌کند.
فلنج گلودار فولادی و استیل
فلنج گلودار در متریال‌های مختلفی تولید می‌شود و انتخاب جنس آن باید بر اساس نوع سیال و شرایط کاری سیستم انجام شود. فلنج گلودار فولادی معمولاً برای بسیاری از خطوط عمومی و صنعتی مورد استفاده قرار می‌گیرد و از نظر استحکام مکانیکی عملکرد مناسبی دارد.
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استفاده از فلنج گلودار استیل گزینه مناسبی است. گریدهایی مانند 304 و 316 از جمله استنلس استیل‌های رایج در ساخت تجهیزات و اتصالات صنعتی هستند.
| نوع متریال |
کاربرد کلی |
| فولاد کربنی |
خطوط عمومی و بسیاری از کاربردهای صنعتی |
| فولاد آلیاژی |
کاربردهایی با الزامات مشخص متریال و شرایط کاری |
| استنلس استیل |
محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد |
| آلیاژهای خاص |
کاربردهای خاص بر اساس الزامات پروژه |
نکات مهم هنگام خرید فلنج گلودار
برای خرید فلنج گلودار باید علاوه بر قیمت، مشخصات فنی محصول را نیز بررسی کرد. سایز فلنج، کلاس فشاری، استاندارد ساخت، جنس، نوع سطح آب‌بندی و نوع کاربرد از مهم‌ترین مواردی هستند که باید قبل از خرید مشخص شوند.
- سایز فلنج: باید با ابعاد و قطر اسمی خط لوله مطابقت داشته باشد.
- کلاس فشاری: باید بر اساس فشار و دمای کاری و استاندارد پروژه انتخاب شود.
- متریال: باید با نوع سیال و شرایط محیطی سیستم سازگار باشد.
- استاندارد ساخت: مشخصات فلنج باید با استاندارد مورد نیاز پروژه مطابقت داشته باشد.
- سطح آب‌بندی: نوع RF، FF یا RTJ باید متناسب با طراحی اتصال انتخاب شود.
- سازگاری ابعادی: فلنج باید با لوله، شیرآلات و تجهیزات متصل به آن هماهنگ باشد.
- مدارک فنی: در پروژه‌های صنعتی، مدارک متریال و کنترل کیفیت در صورت نیاز باید بررسی شوند.
در انتخاب فلنج گلودار، توجه هم‌زمان به مجموعه مشخصات فنی اهمیت دارد و انتخاب محصول تنها بر اساس قیمت یا سایز می‌تواند باعث عدم تطابق با نیاز پروژه شود.
قیمت فلنج گلودار
قیمت فلنج گلودار به عوامل مختلفی مانند سایز، کلاس فشاری، جنس، استاندارد ساخت، نوع سطح آب‌بندی و برند سازنده بستگی دارد. فلنج‌های استیل و آلیاژی معمولاً قیمت متفاوتی نسبت به مدل‌های فولاد کربنی دارند.
استعلام قیمت فلنج گلودار
برای دریافت قیمت دقیق، بهتر است مشخصات کامل شامل سایز، کلاس، متریال و استاندارد مورد نیاز اعلام شود تا محصول متناسب با شرایط پروژه انتخاب و قیمت‌گذاری شود.
سؤالات متداول درباره فلنج گلودار
فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange نوعی فلنج دارای گردن مخروطی‌شکل است که به لوله به روش جوش لب‌به‌لب متصل می‌شود و در سیستم‌های مختلف لوله‌کشی صنعتی کاربرد دارد.
فلنج گلودار چگونه به لوله متصل می‌شود؟
اتصال فلنج گلودار به لوله با روش جوش لب‌به‌لب یا Butt Weld انجام می‌شود. اجرای صحیح جوش و رعایت مشخصات فنی پروژه برای ایجاد اتصال مناسب اهمیت دارد.
فلنج گلودار معمولی چه تفاوتی با فلنج گلو بلند دارد؟
فلنج گلودار معمولی دارای گردن مخروطی با طول استاندارد است، در حالی که فلنج گلو بلند یا LWN گردن بلندتری دارد و در برخی کاربردهای خاص، از جمله اتصال به تجهیزات و نازل‌ها، استفاده می‌شود.
مهم‌ترین استانداردهای فلنج گلودار کدام‌اند؟
استانداردهای ابعادی ذکرشده برای فلنج گلودار شامل ASME B16.5، ASME B16.47 و EN 1092-1 هستند. استاندارد متریال نیز باید متناسب با مشخصات پروژه انتخاب شود.
برای خرید فلنج گلودار چه مشخصاتی لازم است؟
سایز، کلاس فشاری، متریال، استاندارد ساخت، نوع سطح آب‌بندی و شرایط کاری از مهم‌ترین اطلاعات مورد نیاز برای انتخاب و قیمت‌گذاری فلنج گلودار هستند.
راهنمای انتخاب و خرید فلنج گلودار
پیش از خرید فلنج گلودار، سایز، کلاس فشاری، متریال، استاندارد و نوع سطح آب‌بندی مورد نیاز پروژه را مشخص کنید. همچنین تطابق ابعاد فلنج با لوله، شیرآلات و تجهیزات متصل را بررسی کنید. ارائه مشخصات فنی کامل، امکان انتخاب محصول متناسب با شرایط پروژه و دریافت قیمت دقیق را فراهم می‌کند.
جمع‌بندی
فلنج گلودار یکی از انواع مهم فلنج در سیستم‌های لوله‌کشی صنعتی است که با استفاده از اتصال جوش لب‌به‌لب به لوله متصل می‌شود. این فلنج در استانداردها، سایزها، کلاس‌های فشاری و متریال‌های مختلف تولید می‌شود و در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی کاربرد دارد. انتخاب صحیح آن نیازمند بررسی مشخصات فنی، شرایط کاری و استاندارد مورد نیاز پروژه است.
