شیر دستی اهرمی ستاک SET271؛ مشخصات، کاربرد و خرید
شیر دستی اهرمی ستاک SET271 برای قطع و وصل دستی جریان گاز در خطوط گازرسانی و تجهیزات مشعل استفاده می‌شود. این شیر با مکانیزم اهرمی، امکان کنترل سریع و آسان جریان سیال را فراهم می‌کند و برای فشار ورودی کاری تا ۵ بار قابل استفاده است.
خلاصه: شیر دستی اهرمی ستاک SET271 در سایزهای ۱.۱/۲ و ۲ اینچ، معادل DN40 و DN50، ارائه می‌شود و برای گاز طبیعی، گاز مایع، گاز شهری و نفتا معرفی شده است. محدوده دمای کاری این مدل ۱۵- تا ۶۰ درجه سانتی‌گراد است.

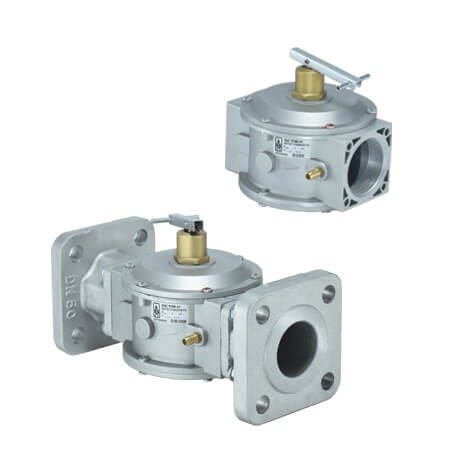

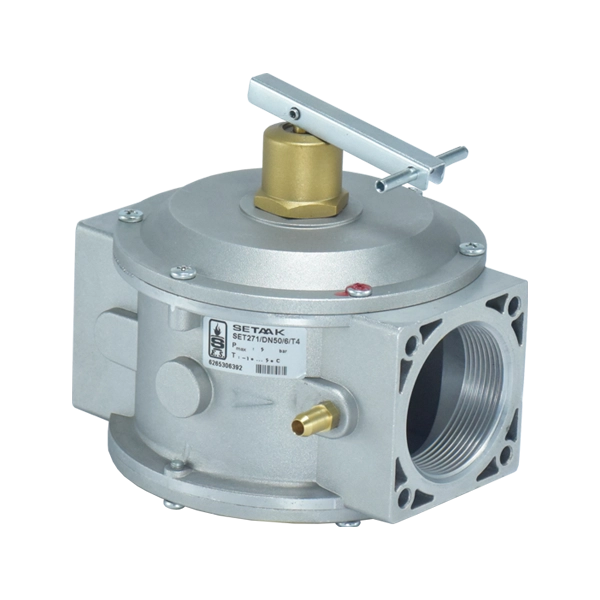

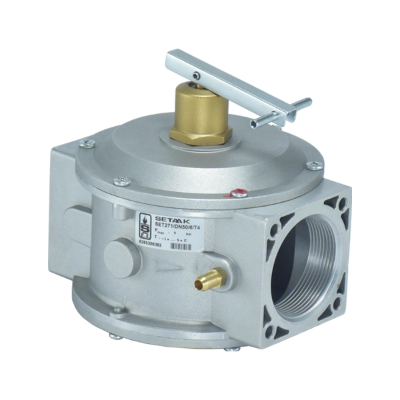

شیر دستی اهرمی ستاک SET271 چیست؟
شیر دستی اهرمی ستاک SET271 یکی از تجهیزات کنترل خط گاز است که برای قطع و وصل جریان سیال در مسیر لوله‌کشی مورد استفاده قرار می‌گیرد. عملکرد این شیر به‌صورت دستی و با استفاده از اهرم انجام می‌شود و کاربر می‌تواند جریان عبوری را به‌سادگی قطع یا وصل کند.
مکانیزم اهرمی شیر دستی SET271 امکان انجام سریع عملیات قطع و وصل جریان را فراهم می‌کند. به همین دلیل این مدل می‌تواند در بخش‌های مختلف خطوط گاز مشعل و تجهیزات صنعتی مورد استفاده قرار گیرد.
کاربرد شیر دستی اهرمی SET271
شیر دستی اهرمی ستاک برای کنترل دستی جریان گاز در مسیرهای مختلف استفاده می‌شود. مهم‌ترین کاربردهای این محصول عبارت‌اند از:
- خطوط گازرسانی تجهیزات صنعتی
- خطوط گاز مشعل
- تجهیزات گرمایشی و حرارتی
- کوره‌ها و سیستم‌های احتراق
- سیستم‌های کنترل خط گاز
- قطع و وصل دستی جریان گاز پیش از تجهیزات مصرف‌کننده
در نمونه‌های نصب تجهیزات کنترل خط گاز، شیر دستی SET271 می‌تواند در کنار تجهیزاتی مانند فیلتر گاز، رگلاتور، شیر قطع سریع فشار بیشینه، شیر اطمینان و شیر برقی مورد استفاده قرار گیرد.
سایزهای شیر دستی اهرمی ستاک SET271
شیر دستی اهرمی ستاک مدل SET271 در دو سایز ارائه شده است. انتخاب سایز باید بر اساس قطر خط لوله و طراحی مدار گاز انجام شود.
| سایز اسمی |
سایز DN |
اتصال رزوه‌ای |
| ۱.۱/۲ اینچ |
DN40 |
Rp1 1/2 |
| ۲ اینچ |
DN50 |
Rp2 |
اتصالات رزوه‌ای این مدل مطابق مشخصات اعلام‌شده برای DN40 و DN50 از نوع Rp1 1/2 و Rp2 هستند و استانداردهای ISO 7-1 و EN 10226 برای اتصالات رزوه‌ای آن اعلام شده است.

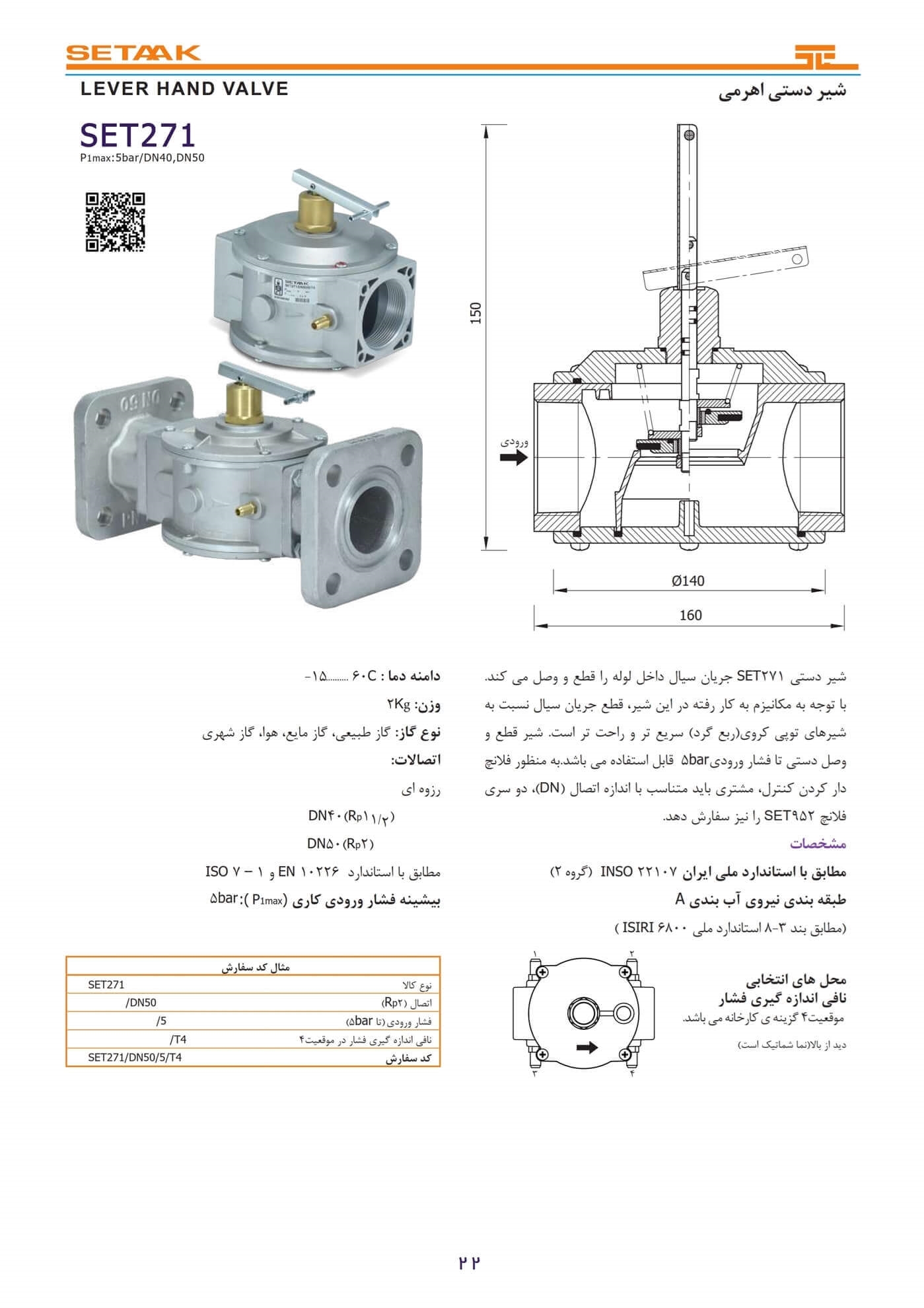

مشخصات فنی شیر دستی اهرمی ستاک SET271
عملکرد دستی
قطع و وصل جریان گاز توسط اهرم و بدون نیاز به فرمان الکتریکی انجام می‌شود.
فشار کاری
حداکثر فشار ورودی کاری اعلام‌شده برای مدل SET271 برابر با ۵ بار است.
محدوده دمایی
محدوده دمای کاری اعلام‌شده برای این شیر از ۱۵- تا ۶۰ درجه سانتی‌گراد است.
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET271 |
| نوع محصول |
شیر دستی اهرمی |
| سایز |
DN40 و DN50 |
| سایز اسمی |
۱.۱/۲ و ۲ اینچ |
| حداکثر فشار ورودی کاری |
۵ بار |
| محدوده دمای کاری |
۱۵- تا ۶۰ درجه سانتی‌گراد |
| نوع گاز |
گاز طبیعی، گاز مایع، گاز شهری و نفتا |
| گروه استحکام |
۲ |
| طبقه‌بندی نیروی گازبندی |
B مطابق بند ۳-۸ استاندارد ملی ISIRI 6800 |
| استاندارد کلی |
INSO 22107 |
| استاندارد اتصالات |
ISO 7-1 و EN 10226 |
| استاندارد فلنج‌ها |
ISO 7005 و DIN 1092 |
مشخصات فوق بر اساس اطلاعات اعلام‌شده برای مدل SET271 ارائه شده است. هنگام انتخاب محصول، مشخصات واقعی خط و تجهیز باید با اطلاعات فنی شیر تطبیق داده شود.
حداکثر فشار کاری شیر دستی SET271
شیر دستی اهرمی ستاک SET271 برای حداکثر فشار ورودی کاری تا ۵ بار طراحی شده است. هنگام انتخاب و نصب شیر باید فشار کاری واقعی خط با محدوده مجاز شیر مطابقت داشته باشد.
توجه به فشار ورودی از موارد مهم در انتخاب تجهیزات کنترل خط گاز است؛ زیرا انتخاب شیر متناسب با شرایط کاری می‌تواند به عملکرد صحیح سیستم کمک کند.
گازهای قابل استفاده در شیر دستی اهرمی ستاک
طبق مشخصات اعلام‌شده برای مدل SET271، این شیر برای استفاده با گاز طبیعی، گاز مایع، گاز شهری و نفتا معرفی شده است.
پیش از استفاده، نوع سیال، فشار خط و شرایط کاری سیستم باید با مشخصات محصول تطبیق داده شود. انتخاب تجهیز مناسب برای هر مدار گاز باید بر اساس شرایط واقعی خط انجام شود.
محدوده دمای کاری شیر دستی SET271
محدوده دمای کاری اعلام‌شده برای شیر دستی اهرمی ستاک SET271 از ۱۵- تا ۶۰ درجه سانتی‌گراد است. بنابراین هنگام استفاده از این محصول، شرایط دمایی محیط و خط باید در محدوده مشخص‌شده قرار داشته باشد.
استانداردهای شیر دستی اهرمی ستاک SET271
شیر دستی اهرمی SET271 بر اساس استانداردهای مشخص‌شده برای این محصول تولید و ارائه شده است. الزامات کلی محصول مطابق استاندارد ملی ایران INSO 22107 اعلام شده و طبقه‌بندی نیروی گازبندی آن نیز B مطابق بند ۳-۸ استاندارد ملی ISIRI 6800 است.
برای اتصالات رزوه‌ای نیز استانداردهای ISO 7-1 و EN 10226 اعلام شده‌اند و فلنج‌ها مطابق ISO 7005 و DIN 1092 هستند.
تفاوت شیر دستی اهرمی با شیرهای توپی کروی
شیر دستی اهرمی SET271 برای قطع و وصل دستی جریان طراحی شده است و مکانیزم اهرمی آن امکان انجام این عملیات را به شکل سریع و آسان فراهم می‌کند.
در مقایسه با شیرهای توپی کروی یا ربع‌گرد، ساختار و مکانیزم هر نوع شیر ممکن است با توجه به طراحی و کاربرد متفاوت باشد. بنابراین انتخاب بین انواع شیرهای دستی باید بر اساس طراحی خط، سایز لوله، فشار کاری، نوع سیال و نیاز سیستم انجام شود.
نکات مهم هنگام خرید شیر دستی اهرمی SET271
پیش از خرید شیر دستی اهرمی ستاک SET271 بهتر است شرایط خط گاز و مشخصات تجهیز مورد نظر بررسی شود. موارد مهم عبارت‌اند از:
- سایز مورد نیاز خط لوله
- فشار ورودی کاری سیستم
- نوع گاز یا سیال
- نوع اتصال مورد نیاز
- شرایط دمایی محل نصب
- مطابقت مشخصات شیر با تجهیزات موجود در خط
- انتخاب سایز مناسب بین DN40 و DN50
توجه به این موارد کمک می‌کند شیر انتخاب‌شده از نظر ابعاد و شرایط کاری با سیستم گازرسانی مطابقت داشته باشد.
مزایای شیر دستی اهرمی SET271
کنترل دستی
قطع و وصل جریان به‌صورت دستی و با استفاده از مکانیزم اهرمی انجام می‌شود.
مناسب برای خطوط گاز
SET271 برای استفاده در خطوط گاز و تجهیزات مرتبط با مشعل و سیستم‌های احتراق معرفی شده است.
دو سایز کاربردی
این مدل در سایزهای ۱.۱/۲ اینچ DN40 و ۲ اینچ DN50 ارائه می‌شود.
استانداردهای مشخص
برای این مدل استانداردهای INSO 22107، ISIRI 6800، ISO 7-1 و EN 10226 اعلام شده است.
قیمت شیر دستی اهرمی ستاک SET271
قیمت شیر دستی اهرمی ستاک SET271 به عواملی مانند سایز انتخابی، شرایط تأمین و مشخصات مورد نیاز پروژه بستگی دارد. با توجه به اینکه این مدل در سایزهای ۱.۱/۲ و ۲ اینچ ارائه می‌شود، هنگام استعلام قیمت بهتر است سایز دقیق مورد نیاز را مشخص کنید.
برای انتخاب مناسب، قیمت را در کنار مشخصات فنی و تناسب شیر با شرایط خط بررسی کنید. تطبیق فشار کاری، نوع گاز، سایز و نوع اتصال با سیستم می‌تواند از انتخاب نادرست تجهیز جلوگیری کند.
سؤالات متداول درباره شیر دستی اهرمی ستاک SET271
این شیر برای قطع و وصل دستی جریان گاز در خطوط گازرسانی، خطوط گاز مشعل، تجهیزات گرمایشی، کوره‌ها و سیستم‌های احتراق استفاده می‌شود.
این مدل در دو سایز ۱.۱/۲ اینچ معادل DN40 و ۲ اینچ معادل DN50 ارائه می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای شیر دستی اهرمی ستاک SET271 برابر با ۵ بار است.
طبق مشخصات اعلام‌شده، SET271 برای گاز طبیعی، گاز مایع، گاز شهری و نفتا معرفی شده است.
محدوده دمای کاری اعلام‌شده برای شیر دستی اهرمی ستاک SET271 از ۱۵- تا ۶۰ درجه سانتی‌گراد است.
خرید شیر دستی اهرمی ستاک SET271
برای خرید شیر دستی اهرمی ستاک SET271، ابتدا سایز مناسب خط، فشار ورودی کاری، نوع گاز، نوع اتصال و شرایط دمایی محل نصب را بررسی کنید. این مدل در سایزهای ۱.۱/۲ و ۲ اینچ برای استفاده در خطوط گاز ارائه می‌شود.
فروشگاه فارا امکان تهیه شیر دستی اهرمی ستاک SET271 و سایر تجهیزات کنترل خط گاز را فراهم می‌کند. تطبیق مشخصات شیر با شرایط واقعی خط، مهم‌ترین مرحله پیش از انتخاب و خرید این محصول است.
