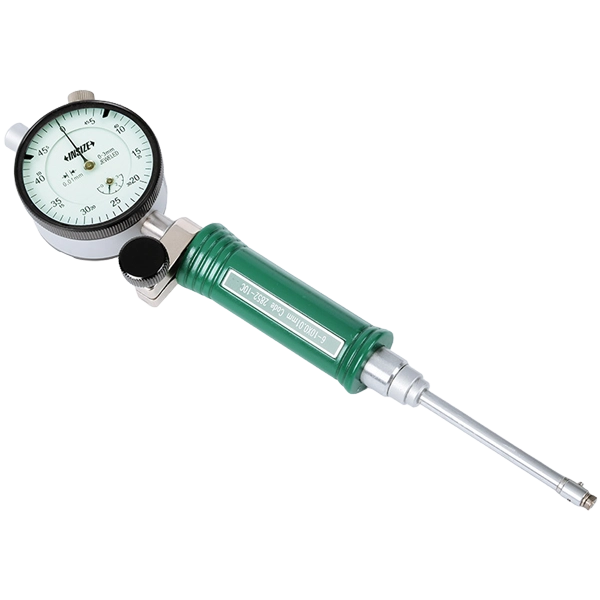

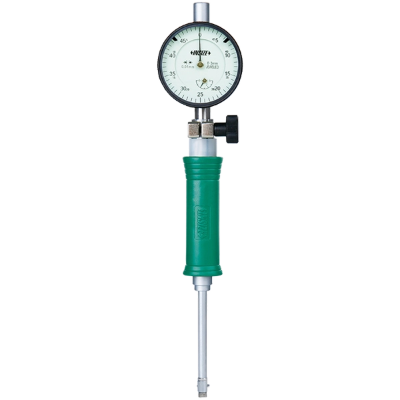

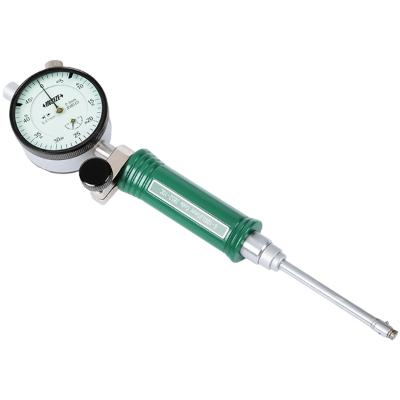

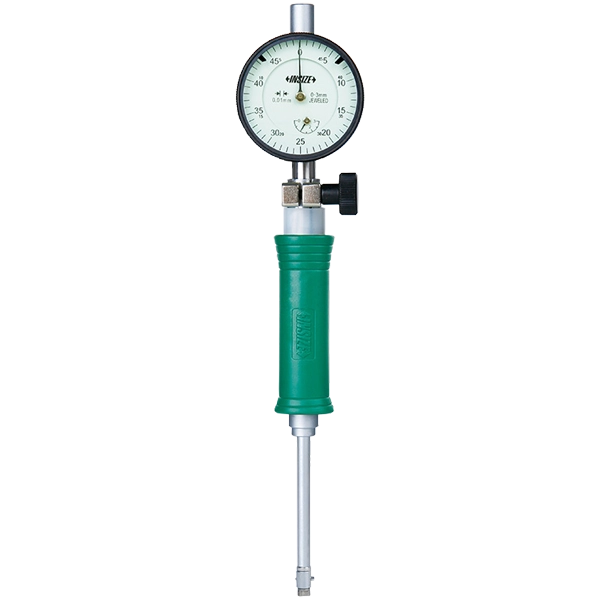

بورگیج اینسایز مدل 18-2852

مشخصات فنی بورگیج اینسایز مدل 18-2852

برای انتخاب بورگیج مناسب، محدوده اندازه‌گیری، دقت اعلام‌شده، تکرارپذیری و مشخصات ساعت اندیکاتور اهمیت دارند. جدول زیر اطلاعات فنی ارائه‌شده برای مدل 18-2852 را نشان می‌دهد.

توجه: محدوده اندازه‌گیری بورگیج با محدوده حرکت ساعت اندیکاتور یکسان نیست. برای تنظیم و استفاده صحیح از مجموعه، به مشخصات هر دو بخش و مرجع اندازه‌گیری مناسب توجه کنید.

ویژگی‌های اصلی بورگیج 18-2852

• مناسب سوراخ‌های کوچک: طراحی‌شده برای اندازه‌گیری قطر داخلی در محدوده 10 تا 18.5 میلی‌متر.
• اندازه‌گیری مقایسه‌ای: امکان ارزیابی اختلاف قطر داخلی نسبت به اندازه مرجع پس از تنظیم صحیح ابزار.
• نمایش عقربه‌ای: استفاده از ساعت اندیکاتور برای مشاهده تغییرات اندازه هنگام اندازه‌گیری.
• دقت اعلام‌شده مشخص: دقت ±0.012 میلی‌متر و تکرارپذیری 0.003 میلی‌متر بر اساس اطلاعات ارائه‌شده.
• ساعت اندیکاتور مشخص: مجهز به ساعت اندیکاتور مدل 2311-3F با تقسیم‌بندی 0.01 میلی‌متر.
• امکان تهیه رینگ تنظیم: رینگ تنظیم موردنیاز برای کالیبره‌کردن یا تنظیم اولیه باید متناسب با کاربرد، جداگانه تهیه شود.

نحوه عملکرد بورگیج اینسایز 18-2852

بورگیج برای بررسی قطر داخلی سوراخ به روش مقایسه‌ای به کار می‌رود. ابتدا ابزار با استفاده از مرجع مناسب، مانند رینگ تنظیم سازگار، تنظیم می‌شود. سپس نقاط تماس ابزار داخل سوراخ قرار می‌گیرند و کاربر با حرکت کنترل‌شده، وضعیت تغییر جهت عقربه را شناسایی می‌کند.

قرائت ساعت اندیکاتور نشان‌دهنده تغییر نسبت به مقدار مرجع تنظیم‌شده است؛ بنابراین برای تعیین قطر واقعی، باید مقدار مرجع و نحوه تفسیر قرائت به‌درستی در نظر گرفته شود. انتخاب روش اندازه‌گیری مناسب و قرارگیری صحیح ابزار در سوراخ، در دستیابی به نتیجه قابل اعتماد نقش مهمی دارد.

دقت و تکرارپذیری بورگیج 18-2852

دقت و تکرارپذیری دو مشخصه متفاوت در ابزارهای اندازه‌گیری هستند و نباید با یکدیگر اشتباه گرفته شوند.

• دقت اعلام‌شده ±0.012 میلی‌متر: مشخصه‌ای برای بیان میزان خطای اندازه‌گیری اعلام‌شده ابزار است.
• تکرارپذیری 0.003 میلی‌متر: بیانگر میزان نزدیکی نتایج اندازه‌گیری‌های تکراری در شرایط یکسان است.
• تقسیم‌بندی 0.01 میلی‌متر: فاصله تقسیمات روی صفحه ساعت اندیکاتور را نشان می‌دهد و با دقت اعلام‌شده کل بورگیج یکسان نیست.

در کنترل ابعادی قطعات کوچک، این مشخصات می‌توانند در ارزیابی اختلاف قطر داخلی و انطباق قطعه با اندازه موردنظر اهمیت داشته باشند. بااین‌حال، نتیجه نهایی به تنظیم صحیح، روش اندازه‌گیری، وضعیت قطعه و شرایط محیطی نیز وابسته است.

کاربردهای بورگیج اینسایز مدل 18-2852

این بورگیج برای موقعیت‌هایی کاربرد دارد که بررسی قطر داخلی سوراخ‌های کوچک و کنترل تغییرات ابعادی اهمیت دارد. کاربردهای آن شامل موارد زیر است:

• اندازه‌گیری مقایسه‌ای قطر داخلی سوراخ‌های کوچک.
• کنترل ابعادی قطعات ماشین‌کاری‌شده.
• بررسی تغییرات قطر داخلی در فرآیند تولید.
• بازرسی ابعادی در واحدهای کنترل کیفیت و اندازه‌شناسی صنعتی.
• بررسی انطباق سوراخ‌ها با اندازه مرجع تعیین‌شده.
• کنترل ابعاد قطعات در مراحل تولید و مونتاژ.
• استفاده در کارگاه‌های تراشکاری و ساخت قطعات دقیق.

پیش از انتخاب این مدل، قطر داخلی قطعه را بررسی کنید تا در محدوده اندازه‌گیری 10 تا 18.5 میلی‌متر قرار داشته باشد.

نقش ساعت اندیکاتور در بورگیج 18-2852

ساعت اندیکاتور تغییرات اندازه را به‌صورت حرکت عقربه نمایش می‌دهد. با قرارگیری صحیح بورگیج در سوراخ و حرکت کنترل‌شده آن، تغییرات نسبت به مقدار مرجع قابل مشاهده می‌شوند و کاربر می‌تواند اختلاف قطر داخلی را ارزیابی کند.

ساعت اندیکاتور معرفی‌شده برای این مدل، کد 2311-3F دارد؛ محدوده آن 3 میلی‌متر و تقسیم‌بندی آن 0.01 میلی‌متر است. در صورت تعویض یا تهیه جداگانه ساعت اندیکاتور، سازگاری آن با بورگیج باید بررسی شود تا عملکرد صحیح مجموعه حفظ شود.

تفاوت بورگیج 18-2852 با کولیس و میکرومتر

کولیس و میکرومتر برای اندازه‌گیری ابعاد مختلف، بسته به نوع و طراحی ابزار، استفاده می‌شوند؛ اما بورگیج به‌طور تخصصی برای بررسی قطر داخلی سوراخ‌ها و مقایسه آن با یک اندازه مرجع کاربرد دارد.

اگر هدف، کنترل مقایسه‌ای قطر داخلی سوراخ‌های کوچک در بازه 10 تا 18.5 میلی‌متر باشد، بورگیج 18-2852 می‌تواند گزینه تخصصی‌تری نسبت به ابزارهای عمومی باشد.

نکات مهم هنگام استفاده و نگهداری

• پیش از اندازه‌گیری، سطوح تماس ابزار و قطعه را از آلودگی و براده پاک کنید.
• از مرجع مناسب و سازگار برای تنظیم اولیه بورگیج استفاده کنید.
• ابزار را به‌آرامی وارد سوراخ کنید و از وارد کردن ضربه یا فشار بیش‌ازحد خودداری کنید.
• هنگام اندازه‌گیری، روش صحیح قرارگیری نقاط تماس و یافتن نقطه تغییر جهت عقربه را رعایت کنید.
• برای کاهش اثر اختلاف دما، ابزار و قطعه را پیش از اندازه‌گیری در شرایط دمایی متعادل قرار دهید.
• از ساعت اندیکاتور در برابر ضربه و آلودگی محافظت کنید.
• در صورت نیاز به رینگ تنظیم، سازگاری آن با محدوده و کاربرد موردنظر را بررسی کنید؛ رینگ تنظیم این مجموعه جداگانه تهیه می‌شود.

مزایای انتخاب بورگیج اینسایز مدل 18-2852

قیمت بورگیج اینسایز مدل 18-2852

قیمت بورگیج اینسایز مدل 18-2852 به شرایط تأمین، موجودی بازار و اقلام همراه سفارش بستگی دارد. هنگام بررسی قیمت، محدوده اندازه‌گیری 10 تا 18.5 میلی‌متر، دقت اعلام‌شده ±0.012 میلی‌متر و تکرارپذیری 0.003 میلی‌متر را در کنار نیازهای واقعی اندازه‌گیری خود ارزیابی کنید. همچنین وضعیت ساعت اندیکاتور و نیاز به تهیه جداگانه رینگ تنظیم را در نظر بگیرید تا بتوانید هزینه نهایی و تناسب مجموعه با کاربرد موردنظر را دقیق‌تر بررسی کنید.

سؤالات متداول درباره بورگیج 18-2852
