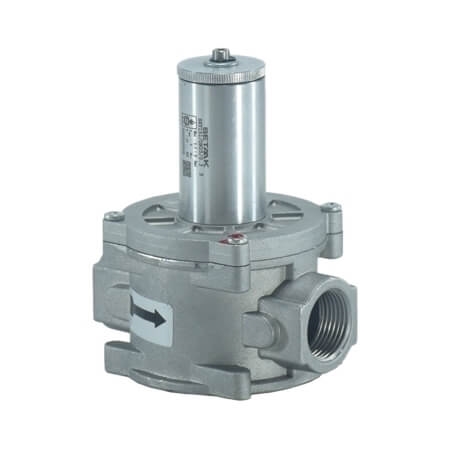

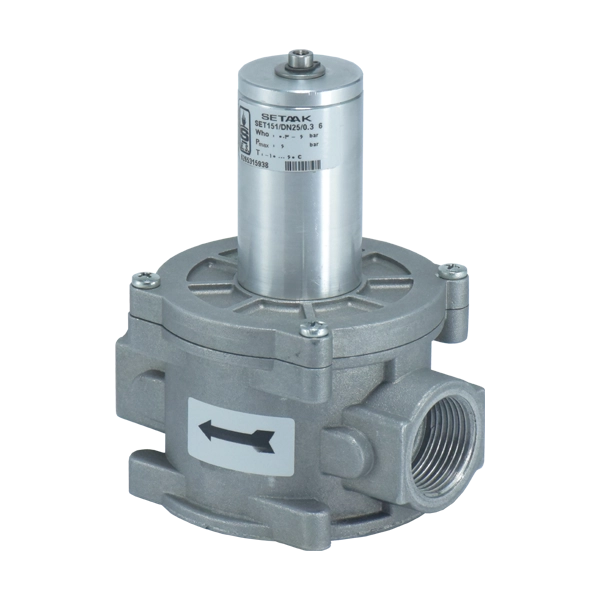

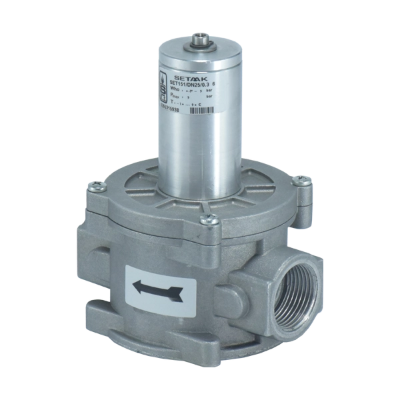

شیر اطمینان ستاک مدل SET151
شیر اطمینان ستاک SET151 یک شیر اطمینان فشار بالا برای کنترل افزایش غیرمجاز فشار در خطوط یا مخازن گاز است. این شیر در زمان افزایش فشار، به‌صورت خودکار باز شده و با تخلیه گاز، فشار سیستم را کاهش می‌دهد و پس از رسیدن فشار به محدوده تنظیم‌شده، دوباره بسته می‌شود.
مدل SET151 با اتصال رزوه‌ای DN25 (Rp1) معادل 1 اینچ، حداکثر فشار کاری ورودی 5 بار و محدوده تنظیم فشار 0.3 تا 5 بار برای استفاده در سیستم‌های گاز طبیعی، گاز مایع، هوای فشرده و گاز شهری طراحی شده است.
اطلاعات کلیدی محصول
- مدل: SET151
- برند: ستاک
- نوع: شیر اطمینان فشار بالا
- اتصال: DN25 (Rp1)
- حداکثر فشار ورودی: 5 بار
- تنظیم فشار: 0.3 تا 5 بار
ویژگی‌های شیر اطمینان ستاک SET151
شیر اطمینان SET151 برای حفاظت خطوط و مخازن گاز در برابر افزایش بیش از حد فشار طراحی شده است. عملکرد خودکار، اتصال رزوه‌ای و محدوده تنظیم گسترده از مشخصات اصلی این مدل هستند.
تنظیم فشار 0.3 تا 5 بار
امکان تنظیم فشار تخلیه در محدوده 0.3 تا 5 بار، متناسب با شرایط کاری سیستم و محدوده مجاز تجهیزات.
اتصال DN25
مجهز به اتصال رزوه‌ای DN25 (Rp1) معادل 1 اینچ با استانداردهای EN 10226 و ISO 7-1.
فشار ورودی تا 5 بار
حداکثر فشار کاری ورودی اعلام‌شده برای این مدل 5 بار است.
عملکرد خودکار
در صورت عبور فشار از مقدار تنظیم‌شده، مکانیزم شیر فعال شده و مسیر تخلیه را باز می‌کند.
مناسب چند نوع گاز
قابل استفاده برای گاز طبیعی، گاز مایع LPG، هوا و گاز شهری مطابق مشخصات فنی محصول.
محدوده دمایی مشخص
محدوده دمای کاری محصول از 15- تا 60+ درجه سانتی‌گراد اعلام شده است.
مشخصات فنی شیر اطمینان ستاک SET151
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET151 |
| نوع محصول |
شیر اطمینان فشار بالا |
| حداکثر فشار کاری ورودی |
5 بار |
| محدوده تنظیم فشار |
0.3 تا 5 بار |
| سایز اتصال |
DN25 (Rp1) معادل 1 اینچ |
| نوع اتصال |
رزوه‌ای |
| استاندارد اتصال |
EN 10226 و ISO 7-1 |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| محدوده دمایی |
15- تا 60+ درجه سانتی‌گراد |
| وزن تقریبی |
0.85 کیلوگرم |
| الزامات ایمنی |
مطابق INSO 22107 |
| دستورالعمل عملکرد |
WI-110 |
نحوه عملکرد شیر اطمینان SET151
وظیفه اصلی شیر اطمینان SET151 جلوگیری از افزایش بیش از حد فشار در خط یا مخزن است. زمانی که فشار سیستم از مقدار تنظیم‌شده عبور کند، مکانیزم فنری شیر فعال شده و مسیر خروجی را باز می‌کند. در نتیجه بخشی از گاز به مسیر تخلیه هدایت شده و فشار سیستم کنترل می‌شود.
پس از کاهش فشار به کمتر از حد تنظیم، شیر به کمک مکانیزم فنری مجدداً بسته می‌شود. این عملکرد باعث می‌شود شیر اطمینان به‌عنوان یکی از تجهیزات حفاظتی در سیستم‌های کنترل و انتقال گاز مورد استفاده قرار گیرد.
محدوده فشار و تنظیم شیر SET151
یکی از ویژگی‌های مهم SET151 امکان تنظیم فشار تخلیه در محدوده 0.3 تا 5 بار است. فشار مورد نیاز باید متناسب با شرایط کاری سیستم و محدوده مجاز تجهیزات انتخاب شود.
مطابق اطلاعات فنی محصول، تنظیم فشار شیر می‌تواند در کارخانه بر اساس سفارش مشتری انجام شود. همچنین در زمان تنظیم، فشار تخلیه باید مطابق محدوده درج‌شده روی محصول و شرایط واقعی خط انتخاب شود.
نکته: حداکثر فشار کاری ورودی SET151 برابر با 5 بار است و انتخاب فشار تنظیمی باید با شرایط واقعی سیستم و محدوده مجاز تجهیزات هماهنگ باشد.
سایز و نوع اتصال شیر اطمینان ستاک
شیر اطمینان ستاک مدل SET151 با اتصال DN25 (Rp1) عرضه می‌شود که معادل 1 اینچ است. اتصال رزوه‌ای این محصول مطابق استانداردهای EN 10226 و ISO 7-1 طراحی شده است.
در زمان انتخاب و نصب شیر باید سایز اتصال، فشار خط و جهت جریان گاز با مشخصات سیستم مطابقت داشته باشد. همچنین استفاده از اتصالات استاندارد و آب‌بندی مناسب برای جلوگیری از نشتی اهمیت زیادی دارد.
گازهای قابل استفاده در SET151
SET151 برای استفاده در سیستم‌های مختلف گازی طراحی شده و طبق مشخصات فنی محصول، قابلیت استفاده با موارد زیر را دارد:
انتخاب شیر باید بر اساس نوع سیال، فشار کاری و شرایط نصب انجام شود و استفاده از آن خارج از محدوده کاربرد تعیین‌شده توصیه نمی‌شود.
محدوده دمای کاری شیر اطمینان SET151
محدوده دمایی اعلام‌شده برای شیر اطمینان SET151 برابر با 15- تا 60+ درجه سانتی‌گراد است. بنابراین هنگام استفاده از این محصول در محیط‌های گرم یا سرد، شرایط دمایی محل نصب باید با محدوده مجاز شیر مطابقت داشته باشد.
کاربردهای شیر اطمینان SET151
شیر اطمینان ستاک SET151 را می‌توان در سیستم‌هایی که کنترل فشار و جلوگیری از افزایش غیرمجاز فشار اهمیت دارد، به کار برد. این محصول می‌تواند در کنار سایر تجهیزات کنترل خط گاز مانند رگلاتورها، شیرهای قطع سریع و فیلترها مورد استفاده قرار گیرد.
- حفاظت از خطوط گاز در برابر افزایش فشار
- استفاده در تجهیزات و سامانه‌های کنترل گاز
- نصب در مسیرهای گاز طبیعی و LPG
- حفاظت از خطوط و مخازن در برابر فشار بیش از حد مجاز
- استفاده در مجموعه‌های صنعتی و تأسیسات گازرسانی
نکات مهم نصب و استفاده از SET151
نصب و تنظیم شیر اطمینان باید توسط افراد متخصص و مطابق دستورالعمل فنی انجام شود. پیش از نصب، مسیر گاز باید ایمن و بسته باشد و پس از پایان عملیات نیز عدم وجود نشتی بررسی شود.
مسیر تخلیه شیر باید به فضای آزاد و محل ایمن هدایت شود. در صورتی که خروجی شیر ارتباط مستقیم با فضای آزاد نداشته باشد، استفاده از لوله مناسب برای هدایت گاز ضروری است. اتصال مسیر تخلیه به دودکش تجهیزات مجاز نیست.
همچنین انتخاب شیر باید بر اساس فشار خط، فشار تنظیمی و شرایط واقعی سیستم انجام شود. تطبیق سایز اتصال DN25 (Rp1)، نوع گاز و محدوده دمایی نیز پیش از نصب اهمیت دارد.
استانداردها و الزامات ایمنی
SET151 مطابق الزامات ایمنی استاندارد INSO 22107 طراحی شده و عملکرد آن بر اساس دستورالعمل داخلی مربوط به محصول با کد WI-110 تعریف شده است.
رعایت الزامات نصب و بهره‌برداری اهمیت زیادی دارد، زیرا عملکرد صحیح شیر اطمینان مستقیماً با حفاظت سیستم در برابر افزایش فشار ارتباط دارد.
مزایای انتخاب شیر اطمینان ستاک SET151
کنترل خودکار افزایش فشار
عملکرد خودکار شیر باعث می‌شود در زمان عبور فشار از مقدار تنظیم‌شده، مسیر تخلیه فعال شود.
محدوده تنظیم متنوع
محدوده تنظیم 0.3 تا 5 بار امکان انتخاب فشار تخلیه متناسب با شرایط کاری سیستم را فراهم می‌کند.
اتصال رزوه‌ای استاندارد
اتصال DN25 (Rp1) معادل 1 اینچ با استانداردهای EN 10226 و ISO 7-1 برای نصب در سیستم متناسب با این سایز.
کاربرد در چند نوع سیال
طبق مشخصات محصول، برای گاز طبیعی، گاز مایع LPG، هوا و گاز شهری قابل استفاده است.
قیمت شیر اطمینان ستاک SET151
قیمت شیر اطمینان ستاک مدل SET151 به عواملی مانند مشخصات سفارش، محدوده فشار تنظیمی و شرایط تأمین کالا بستگی دارد. برای دریافت قیمت به‌روز، بهتر است مشخصات فنی موردنیاز خود را هنگام استعلام اعلام کنید تا محصول متناسب با فشار کاری سیستم انتخاب شود.
پیش از استعلام، اطلاعاتی مانند فشار کاری خط، فشار تنظیمی موردنیاز، نوع گاز و سایز اتصال را مشخص کنید. این اطلاعات به بررسی دقیق‌تر تناسب محصول با شرایط پروژه کمک می‌کند.
خرید شیر اطمینان ستاک مدل SET151
اگر برای یک خط گاز به شیر اطمینان فشار بالا با اتصال 1 اینچ و محدوده تنظیم 0.3 تا 5 بار نیاز دارید، SET151 می‌تواند بر اساس مشخصات فنی خود در فرآیند انتخاب تجهیزات حفاظتی سیستم بررسی شود.
پیش از خرید، تطبیق فشار ورودی، فشار تنظیمی، نوع گاز، محدوده دمای کاری و سایز اتصال با شرایط پروژه اهمیت دارد. برای انتخاب دقیق‌تر، مشخصات فنی خط و تجهیزات موجود را با اطلاعات محصول مقایسه کنید.
سوالات متداول درباره شیر اطمینان SET151
SET151 یک شیر اطمینان فشار بالا برای کنترل افزایش غیرمجاز فشار در خطوط یا مخازن گاز است و هنگام عبور فشار از مقدار تنظیم‌شده، مسیر تخلیه را باز می‌کند.
حداکثر فشار کاری ورودی اعلام‌شده برای شیر اطمینان ستاک SET151 برابر با 5 بار است.
محدوده تنظیم فشار SET151 از 0.3 تا 5 بار است و فشار موردنیاز باید متناسب با شرایط کاری سیستم و محدوده مجاز تجهیزات انتخاب شود.
این مدل دارای اتصال رزوه‌ای DN25 (Rp1) معادل 1 اینچ است و استاندارد اتصال آن EN 10226 و ISO 7-1 اعلام شده است.
طبق مشخصات فنی محصول، SET151 برای گاز طبیعی، گاز مایع LPG، هوا و گاز شهری قابل استفاده است.
محدوده دمای کاری اعلام‌شده برای شیر اطمینان SET151 از 15- تا 60+ درجه سانتی‌گراد است.
جمع‌بندی
شیر اطمینان ستاک SET151 یک شیر اطمینان فشار بالا با اتصال رزوه‌ای DN25 (Rp1) است که برای کنترل افزایش فشار در خطوط یا مخازن گاز طراحی شده است. این مدل حداکثر فشار ورودی 5 بار و محدوده تنظیم 0.3 تا 5 بار دارد و برای گاز طبیعی، LPG، هوا و گاز شهری قابل استفاده است.
اتصال استاندارد، عملکرد خودکار در زمان افزایش فشار، محدوده دمایی 15- تا 60+ درجه سانتی‌گراد و انطباق با INSO 22107 از مشخصات مهم این محصول هستند. انتخاب و نصب SET151 باید بر اساس فشار خط، فشار تنظیمی، نوع گاز و شرایط واقعی سیستم انجام شود.
