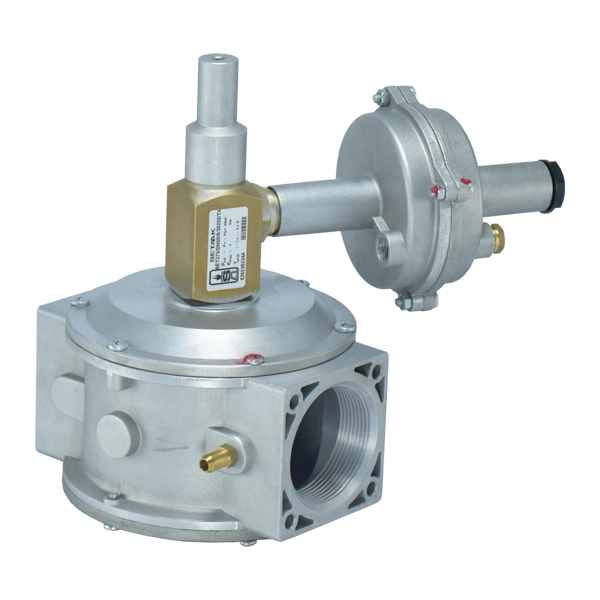

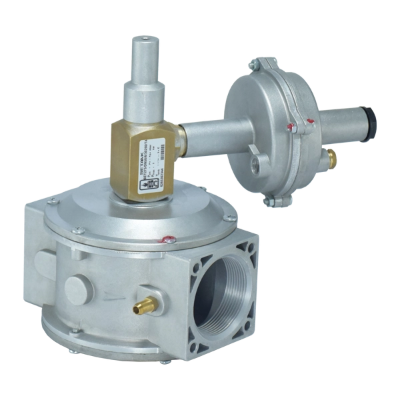

شیر قطع سریع فشار بیشینه ستاک SET275 چیست؟
شیر قطع سریع فشار بیشینه ستاک SET275 یک تجهیز ایمنی برای خطوط گاز و سیستم‌های کنترل گاز مشعل است که برای جلوگیری از ادامه جریان گاز هنگام افزایش بیش از حد فشار مورد استفاده قرار می‌گیرد. این شیر با رسیدن فشار خط به مقدار تنظیم‌شده، مسیر عبور گاز را به‌صورت خودکار مسدود می‌کند.
مدل SET275 در سایزهای DN40 و DN50 معادل ۱.۱/۲ و ۲ اینچ عرضه می‌شود و پس از فعال شدن مکانیزم حفاظتی، بازگشت آن به وضعیت کاری به‌صورت دستی انجام می‌شود. زمان بسته شدن اعلام‌شده برای این مدل حداکثر ۱ ثانیه است.
ویژگی‌های اصلی شیر قطع سریع فشار بیشینه ستاک SET275
حفاظت در برابر افزایش فشار
در صورت رسیدن فشار خط به مقدار تنظیم‌شده، مسیر عبور گاز به‌صورت خودکار قطع می‌شود.
قطع سریع جریان
زمان بسته شدن اعلام‌شده برای شیر SET275 حداکثر ۱ ثانیه است.
بازنشانی دستی
پس از رفع علت افزایش فشار، بازگشت شیر به وضعیت کاری به‌صورت دستی انجام می‌شود.
فشار ورودی تا ۵ بار
حداکثر فشار ورودی کاری اعلام‌شده برای مدل SET275 برابر با ۵ بار است.
مزایای استفاده از SET275
- قطع خودکار جریان گاز هنگام رسیدن فشار به مقدار تنظیم‌شده.
- واکنش سریع با زمان بسته شدن حداکثر ۱ ثانیه.
- امکان بازنشانی دستی پس از بررسی و رفع علت افزایش فشار.
- قابل استفاده در خطوط گاز مشعل‌ها و تجهیزات صنعتی و حرارتی.
- ارائه در دو سایز DN40 و DN50 برای خطوط با ابعاد مختلف.
- امکان استفاده در کنار تجهیزاتی مانند شیر دستی، فیلتر گاز، رگلاتور و سایر تجهیزات کنترلی خط گاز.
نحوه عملکرد شیر قطع سریع فشار بیشینه SET275
در شرایط عادی، شیر SET275 اجازه عبور گاز در مسیر را فراهم می‌کند. حسگر فشار، وضعیت فشار خط را کنترل می‌کند و زمانی که فشار به مقدار تنظیم‌شده برای قطع برسد، مکانیزم داخلی شیر فعال می‌شود.
با فعال شدن مکانیزم، مسیر گاز مسدود شده و جریان در مسیر متوقف می‌شود. زمان بسته شدن اعلام‌شده برای مدل SET275 حداکثر ۱ ثانیه است؛ بنابراین شیر برای واکنش سریع در برابر افزایش فشار طراحی شده است.
پس از فعال شدن شیر، ابتدا باید علت افزایش فشار در سیستم شناسایی و برطرف شود. سپس بازنشانی شیر به‌صورت دستی انجام می‌شود تا امکان بازگشت آن به وضعیت کاری فراهم شود.
کاربردهای شیر قطع سریع فشار بیشینه ستاک SET275
شیر قطع سریع فشار بیشینه SET275 در سیستم‌هایی استفاده می‌شود که کنترل و حفاظت خط گاز در برابر افزایش فشار اهمیت دارد. مهم‌ترین کاربردهای این مدل عبارت‌اند از:
- خطوط گاز مشعل‌های صنعتی
- سیستم‌های گازرسانی تجهیزات حرارتی
- کوره‌های صنعتی
- تجهیزات احتراق گازسوز
- موتورخانه‌ها و سیستم‌های گرمایشی
- خطوط کنترل گاز تجهیزات صنعتی
- سیستم‌های نیازمند قطع خودکار جریان در شرایط افزایش فشار
- مجموعه‌های کنترلی و ایمنی خطوط گاز
این محصول می‌تواند در کنار تجهیزاتی مانند شیر دستی، فیلتر گاز، رگلاتور، شیر اطمینان و سایر تجهیزات کنترلی مورد استفاده قرار گیرد؛ انتخاب ترکیب تجهیزات باید متناسب با شرایط کاری خط انجام شود.

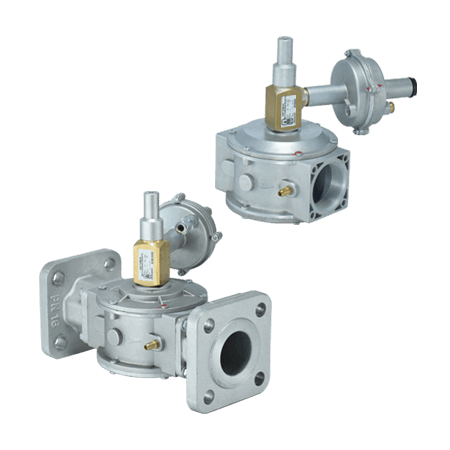

سایزها و اتصالات شیر قطع سریع فشار بیشینه SET275
مدل SET275 در دو سایز اصلی عرضه می‌شود. انتخاب سایز باید بر اساس قطر خط و مشخصات سایر تجهیزات نصب‌شده در سیستم انجام شود.
| سایز DN |
سایز اسمی |
اتصال رزوه‌ای |
| DN40 |
۱.۱/۲ اینچ |
Rp 1 1/2 |
| DN50 |
۲ اینچ |
Rp 2 |
اتصالات رزوه‌ای این مدل مطابق استانداردهای ISO 7-1 و EN 10226 هستند. همچنین امکان استفاده از فلنج‌های مطابق استانداردهای ISO 7005 و DIN 1092 برای این محصول در نظر گرفته شده است.

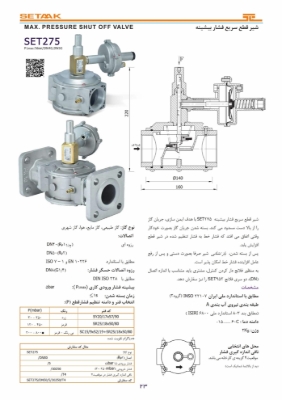

مشخصات فنی شیر قطع سریع فشار بیشینه SET275
| برند |
ستاک |
| مدل |
SET275 |
| نوع محصول |
شیر قطع سریع فشار بیشینه |
| سایز |
DN40 و DN50 |
| سایز اسمی |
۱.۱/۲ و ۲ اینچ |
| حداکثر فشار ورودی کاری P1max |
۵ بار |
| زمان بسته شدن |
حداکثر ۱ ثانیه |
| محدوده دمای محیط کاری |
۱۵- تا ۶۰ درجه سانتی‌گراد |
| نوع گاز |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| گروه استحکام |
گروه ۲ |
| طبقه‌بندی نیروی گازبندی |
A مطابق بند ۳-۸ استاندارد ملی ISIRI 6800 |
| رزوه اتصال حسگر فشار |
DN8 یا G 1/4 |
| استاندارد اتصال حسگر فشار |
DIN ISO 228 |
| استاندارد کلی |
INSO 22107 |
| استاندارد اتصالات رزوه‌ای |
ISO 7-1 و EN 10226 |
| استاندارد فلنج‌ها |
ISO 7005 و DIN 1092 |
فشار ورودی شیر قطع سریع فشار بیشینه SET275
حداکثر فشار ورودی کاری اعلام‌شده برای شیر SET275 برابر با ۵ بار است. هنگام انتخاب این محصول باید فشار واقعی خط و شرایط کاری سیستم با محدوده مجاز شیر مطابقت داشته باشد.
وظیفه SET275 حفاظت خط در برابر افزایش فشار و قطع جریان در شرایط تعیین‌شده است. این عملکرد با وظیفه رگلاتور گاز که کاهش و تنظیم فشار خروجی را انجام می‌دهد تفاوت دارد؛ بنابراین این دو تجهیز می‌توانند در یک سیستم، وظایف متفاوتی در کنترل و ایمنی خط داشته باشند.
نقش شیر قطع سریع در ایمنی خط گاز
افزایش بیش از حد فشار می‌تواند بر عملکرد تجهیزات پایین‌دست اثر بگذارد. شیر قطع سریع فشار بیشینه با رسیدن فشار خط به مقدار تنظیم‌شده، مسیر عبور گاز را قطع می‌کند و از ادامه جریان در شرایط مذکور جلوگیری می‌کند.
یکی از نکات مهم در عملکرد SET275، بازنشانی دستی پس از فعال شدن است. پس از قطع جریان، علت افزایش فشار باید بررسی و برطرف شود و سپس شیر به وضعیت کاری بازگردانده شود.
بازنشانی شیر قطع سریع فشار بیشینه SET275
پس از فعال شدن شیر SET275 و قطع جریان گاز، بازنشانی باید پس از شناسایی و رفع علت افزایش فشار انجام شود. بازگشت شیر به حالت کاری به‌صورت دستی انجام می‌شود.
این ویژگی باعث می‌شود پس از یک وضعیت افزایش فشار، پیش از راه‌اندازی مجدد سیستم امکان بررسی شرایط خط و علت ایجاد وضعیت حفاظتی وجود داشته باشد.
نکات مهم هنگام خرید شیر قطع سریع فشار بیشینه ستاک SET275
برای انتخاب مدل مناسب، علاوه بر نام و سایز محصول، شرایط واقعی خط گاز و مشخصات تجهیزات موجود در سیستم را بررسی کنید. موارد مهم هنگام خرید عبارت‌اند از:
- سایز خط و انتخاب بین DN40 و DN50
- فشار ورودی کاری سیستم
- نوع گاز یا سیال مورد استفاده
- نوع اتصال مورد نیاز
- شرایط دمایی محل نصب
- وجود فضای مناسب برای نصب و بازنشانی دستی
- تطبیق مشخصات شیر با سایر تجهیزات خط گاز
انتخاب صحیح سایز و بررسی فشار کاری از مهم‌ترین موارد پیش از خرید شیر قطع سریع فشار بیشینه است. در پروژه‌های صنعتی، تطبیق مشخصات شیر با شرایط واقعی خط باید پیش از ثبت سفارش انجام شود.
قیمت شیر قطع سریع فشار بیشینه ستاک SET275
قیمت شیر قطع سریع فشار بیشینه ستاک SET275 به سایز انتخابی، نوع اتصال، شرایط تأمین و وضعیت موجودی محصول بستگی دارد. این مدل در سایزهای ۱.۱/۲ و ۲ اینچ ارائه می‌شود؛ بنابراین هنگام استعلام قیمت، سایز دقیق و نوع اتصال مورد نیاز پروژه را مشخص کنید تا اطلاعات قیمت و موجودی متناسب با همان مدل بررسی شود.
خرید شیر قطع سریع فشار بیشینه ستاک SET275
برای خرید شیر قطع سریع فشار بیشینه ستاک SET275، فشار کاری، سایز خط، نوع گاز و نوع اتصال را با مشخصات محصول تطبیق دهید. فروشگاه فارا امکان تهیه این مدل در سایزهای مختلف و همچنین سایر تجهیزات مورد نیاز خطوط گاز و مشعل را فراهم می‌کند.
پیش از ثبت سفارش، مشخصات فنی شیر و شرایط کاری خط را با مدل مورد نظر تطبیق دهید تا انتخاب محصول با نیاز سیستم هماهنگ باشد.
سوالات متداول درباره شیر SET275
این شیر برای حفاظت خط گاز در برابر افزایش فشار استفاده می‌شود و با رسیدن فشار به مقدار تنظیم‌شده، مسیر عبور گاز را به‌صورت خودکار قطع می‌کند.
مدل SET275 در سایزهای DN40 و DN50، معادل ۱.۱/۲ و ۲ اینچ عرضه می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای شیر قطع سریع فشار بیشینه SET275 برابر با ۵ بار است.
خیر. پس از فعال شدن شیر و رفع علت افزایش فشار، بازگشت SET275 به وضعیت کاری به‌صورت دستی انجام می‌شود.
طبق مشخصات اعلام‌شده، این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری قابل استفاده است.
زمان بسته شدن اعلام‌شده برای مدل SET275 حداکثر ۱ ثانیه است.
جمع‌بندی
شیر قطع سریع فشار بیشینه ستاک SET275 برای حفاظت خطوط گاز در برابر افزایش فشار طراحی شده است و در صورت رسیدن فشار خط به مقدار تنظیم‌شده، جریان گاز را به‌صورت خودکار قطع می‌کند. این مدل در سایزهای DN40 و DN50 معادل ۱.۱/۲ و ۲ اینچ ارائه می‌شود و حداکثر فشار ورودی کاری آن ۵ بار است.
زمان بسته شدن حداکثر ۱ ثانیه، بازنشانی دستی پس از رفع علت افزایش فشار و امکان استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری از ویژگی‌های مهم این مدل هستند.
