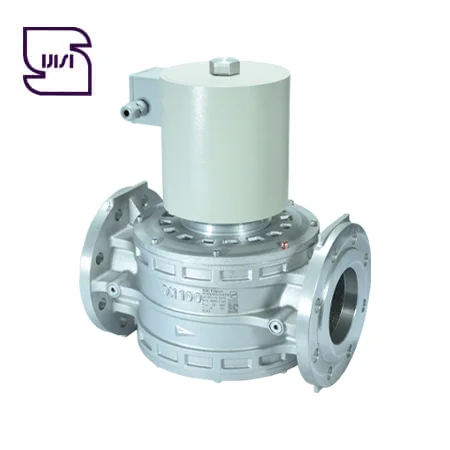

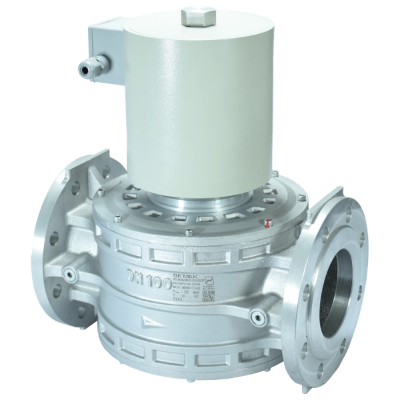

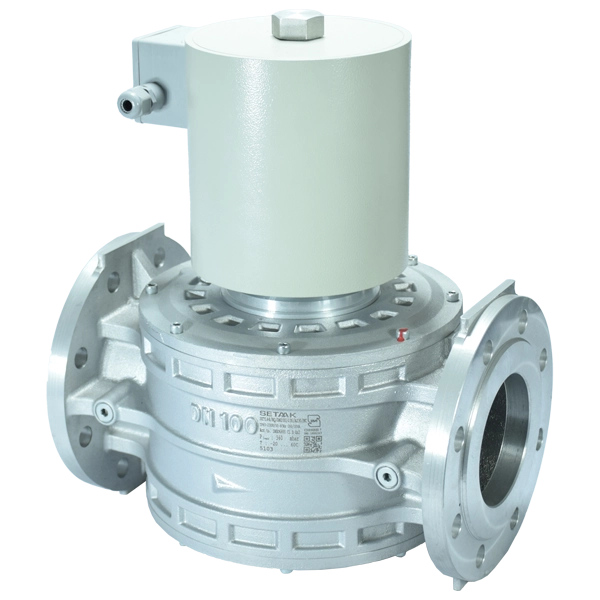

شیر برقی سریع SET144/RQ/DN100 چیست؟
شیر برقی سریع SET144/RQ/DN100 یکی از تجهیزات کنترل و قطع‌و‌وصل خودکار جریان گاز در خطوط گازرسانی است. این محصول با عملکرد سریع و وضعیت نرمال بسته یا Normally Closed (NC) طراحی شده است؛ بنابراین در حالت بدون برق، مسیر عبور گاز بسته باقی می‌ماند و با اعمال ولتاژ به سیم‌پیچ، شیر باز شده و جریان گاز برقرار می‌شود.
مدل SET144/RQ/DN100 برای خطوط با سایز DN100 طراحی شده و در مدارهای کنترل گاز، تجهیزات مشعل و سیستم‌های گرمایشی و صنعتی مورد استفاده قرار می‌گیرد. با قطع برق نیز شیر به حالت بسته بازمی‌گردد و جریان گاز متوقف می‌شود.
SET144/RQ/DN100 سایز DN100 Normally Closed (NC) عملکرد سریع
مشخصات فنی شیر برقی سریع SET144/RQ/DN100
شیر برقی سریع SET144/RQ در خانواده تجهیزات کنترل گاز ستاک قرار دارد و برای کنترل جریان گاز در سیستم‌های مختلف طراحی شده است. در انتخاب مدل DN100 باید شرایط واقعی خط شامل فشار ورودی، نوع گاز، سایز لوله و ولتاژ تغذیه با مشخصات محصول تطبیق داده شود.
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET144/RQ/DN100 |
| سایز نامی |
DN100 |
| نوع عملکرد |
سریع |
| وضعیت عادی |
بسته (NC) |
| ولتاژ تغذیه |
230 ولت |
| فرکانس تغذیه |
50 تا 60 هرتز |
| نوع گاز |
گاز طبیعی، گاز مایع و گاز شهری |
| نقاط اندازه‌گیری فشار |
G1/4 |
| صافی داخلی |
توری فلزی |
| قابلیت‌های ذکرشده |
صرفه‌جویی انرژی و درجه حفاظت مناسب برای کاربردهای صنعتی |
نکته: فشار ورودی، ظرفیت عبور جریان و سایر مشخصات عملیاتی باید متناسب با شرایط واقعی خط و محدوده فنی مدل انتخابی بررسی شوند.
عملکرد سریع شیر برقی SET144/RQ
باز شدن سریع مسیر گاز
ویژگی اصلی شیر برقی سریع SET144/RQ، باز شدن سریع مسیر عبور گاز است. پس از برق‌دار شدن سیم‌پیچ، مسیر جریان گاز در مدت کوتاهی باز می‌شود. منابع فنی این سری زمان باز شدن را حدود یک ثانیه یا کمتر معرفی می‌کنند؛ بنابراین این نوع شیر برای سیستم‌هایی که برقراری جریان گاز پس از دریافت فرمان اهمیت دارد، مورد استفاده قرار می‌گیرد.
قطع جریان در زمان قطع برق
در صورت قطع برق، شیر به حالت بسته بازمی‌گردد و جریان گاز متوقف می‌شود. فرمان قطع می‌تواند در یک مدار کنترلی توسط تجهیزاتی مانند سوئیچ فشار، ترموستات یا سایر تجهیزات ایمنی صادر شود. به این ترتیب، شیر برقی سریع می‌تواند بخشی از زنجیره کنترل و ایمنی یک سیستم گاز باشد.
کاربرد شیر برقی سریع DN100
شیر برقی سریع SET144/RQ/DN100 برای استفاده در خطوط گاز و مجموعه‌های کنترل جریان طراحی شده است. این مدل در کاربردهایی مانند کنترل خط گاز مشعل، تجهیزات گرمایشی، جت هیتر و سیستم‌های گازسوز صنعتی مورد استفاده قرار می‌گیرد و جریان گاز را بر اساس فرمان الکتریکی برقرار یا قطع می‌کند.
- کنترل جریان گاز در خطوط مشعل
- استفاده در تجهیزات گرمایشی و صنعتی
- استفاده در جت هیتر و سیستم‌های گازسوز صنعتی
- قطع و وصل خودکار جریان گاز در مدارهای کنترلی
- استفاده در مجموعه‌های کنترل گاز
استفاده در مدار کنترل گاز
در یک مدار استاندارد کنترل گاز، شیر برقی می‌تواند در کنار تجهیزاتی مانند فیلتر گاز، رگلاتور، شیر دستی، شیر قطع سریع فشار و تجهیزات کنترلی نصب شود. انتخاب صحیح شیر باید بر اساس فشار کاری، ظرفیت جریان، سایز خط و نوع گاز انجام شود.
ویژگی‌های مهم شیر برقی سریع SET144/RQ
عملکرد سریع
برای مدارهایی طراحی شده است که قطع و وصل سریع جریان گاز در آن‌ها اهمیت دارد.
نرمال بسته
در حالت بدون برق بسته می‌ماند و با اعمال ولتاژ به سیم‌پیچ، مسیر عبور گاز باز می‌شود.
صافی توری فلزی
وجود صافی توری فلزی به جلوگیری از ورود ذرات خارجی به بخش‌های داخلی شیر کمک می‌کند.
نقاط اندازه‌گیری فشار
نقاط اندازه‌گیری فشار با رزوه G1/4 برای بررسی فشار در نقاط مشخص مدار در نظر گرفته شده‌اند.
تغذیه 230 ولت
خانواده SET144/RQ با تغذیه 230 ولت و فرکانس 50 تا 60 هرتز معرفی شده است.
کاربری گاز
این خانواده برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
صافی توری فلزی
وجود صافی توری فلزی در مسیر شیر به جلوگیری از ورود ذرات خارجی به بخش‌های داخلی کمک می‌کند. تمیز بودن صافی و سرویس دوره‌ای آن می‌تواند در حفظ عملکرد مناسب شیر و جلوگیری از افت عملکرد ناشی از تجمع آلودگی مؤثر باشد.
نقاط اندازه‌گیری فشار
در ساختار این سری از شیرهای برقی، نقاط اندازه‌گیری فشار با رزوه G1/4 در نظر گرفته شده است که امکان بررسی فشار در نقاط مشخص مدار را فراهم می‌کند.
نکات مهم انتخاب و نصب شیر برقی DN100
بررسی فشار و نوع گاز
پیش از خرید شیر برقی سریع DN100 باید نوع گاز، فشار ورودی، دبی مورد نیاز و شرایط کاری سیستم بررسی شود. استفاده از شیر خارج از محدوده‌های فنی تعیین‌شده می‌تواند باعث عملکرد نامناسب یا ایجاد خطر در سیستم شود.
توجه به ولتاژ تغذیه
ولتاژ برق مورد نیاز باید با سیستم کنترل تطبیق داشته باشد. خانواده SET144/RQ با تغذیه 230 ولت و فرکانس 50 تا 60 هرتز معرفی شده است. همچنین در مشخصات این سری، قابلیت صرفه‌جویی انرژی و درجه حفاظت مناسب برای کاربردهای صنعتی ذکر شده است.
| پارامتر مورد بررسی |
اهمیت در انتخاب |
| سایز خط |
تطبیق با سایز DN100 و شرایط مکانیکی خط |
| نوع گاز |
تطبیق نوع گاز مصرفی با کاربرد محصول |
| فشار ورودی |
بررسی محدوده فنی شیر نسبت به فشار واقعی خط |
| دبی مورد نیاز |
بررسی ظرفیت عبور جریان متناسب با نیاز سیستم |
| ولتاژ تغذیه |
تطبیق با سیستم کنترل و تغذیه 230 ولت مدل |
مزایای شیر برقی سریع SET144/RQ/DN100
کنترل خودکار جریان گاز
عملکرد الکتریکی شیر امکان برقراری یا قطع جریان گاز را بر اساس فرمان مدار کنترل فراهم می‌کند.
قطع جریان هنگام قطع برق
ساختار Normally Closed باعث می‌شود شیر در زمان قطع تغذیه به حالت بسته بازگردد.
مناسب برای خطوط DN100
این مدل برای خطوط گاز با سایز نامی DN100 طراحی شده است.
امکانات کنترلی و سرویس
صافی توری فلزی و نقاط اندازه‌گیری فشار G1/4 از امکانات ذکرشده برای این خانواده هستند.
قیمت شیر برقی سریع SET144/RQ/DN100 از فارا
قیمت شیر برقی سریع SET144/RQ/DN100 به شرایط تأمین کالا و مشخصات مورد نیاز پروژه بستگی دارد. هنگام خرید این محصول، علاوه بر قیمت، تطبیق سایز DN100، نوع گاز، فشار کاری، دبی مورد نیاز و مشخصات الکتریکی سیستم اهمیت دارد.
در صفحه محصول شیر برقی سریع SET144/RQ/DN100 در فارا، این محصول با کد کالا SET144/RQ/DN100 معرفی شده و وضعیت آن در زمان بررسی، موجود در انبار اعلام شده است. فارا همچنین خدماتی مانند مشاوره تخصصی و مهندسی، دریافت پیش‌فاکتور، ضمانت اصالت کالا و ارسال به تمام نقاط را برای مشتریان ارائه می‌کند.
چرا شیر برقی سریع SET144/RQ/DN100 را بخریم؟
اگر در پروژه خود به یک شیر برقی سریع برای خط گاز DN100 نیاز دارید، SET144/RQ/DN100 برای سیستم‌هایی که قطع و وصل خودکار و سریع جریان گاز در آن‌ها اهمیت دارد طراحی شده است. برای انتخاب نهایی، سایز خط، فشار کاری، نوع گاز و مشخصات الکتریکی سیستم را پیش از خرید با مشخصات مدل موردنظر تطبیق دهید.
سؤالات متداول درباره شیر برقی SET144/RQ/DN100
این مدل از نوع Normally Closed یا NC است؛ بنابراین در حالت بدون برق بسته می‌ماند و با اعمال ولتاژ به سیم‌پیچ، مسیر عبور گاز باز می‌شود.
سایز نامی این مدل DN100 است و برای خطوط گاز با قطر اسمی 100 میلی‌متر طراحی شده است.
خانواده SET144/RQ برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
خانواده SET144/RQ با تغذیه 230 ولت و فرکانس 50 تا 60 هرتز معرفی شده است.
بله، وجود صافی توری فلزی از ویژگی‌های ذکرشده برای خانواده SET144/RQ است و به جلوگیری از ورود ذرات خارجی به بخش‌های داخلی کمک می‌کند.
نقاط اندازه‌گیری فشار در این سری با رزوه G1/4 در نظر گرفته شده‌اند.
جمع‌بندی
شیر برقی سریع ستاک SET144/RQ/DN100 یک شیر برقی نرمال بسته برای کنترل و قطع‌و‌وصل خودکار جریان گاز در خطوط DN100 است. عملکرد سریع، قابلیت استفاده در مدارهای کنترل گاز، صافی توری فلزی و نقاط اندازه‌گیری فشار G1/4 از ویژگی‌های ذکرشده برای این خانواده هستند.
برای انتخاب مدل مناسب، لازم است سایز خط، نوع گاز، فشار ورودی، دبی مورد نیاز و ولتاژ تغذیه با شرایط واقعی سیستم تطبیق داده شود.
انتخاب شیر برقی مناسب برای خط گاز
پیش از خرید SET144/RQ/DN100، مشخصات فنی خط گاز و شرایط کاری پروژه را بررسی و با مشخصات محصول تطبیق دهید.
