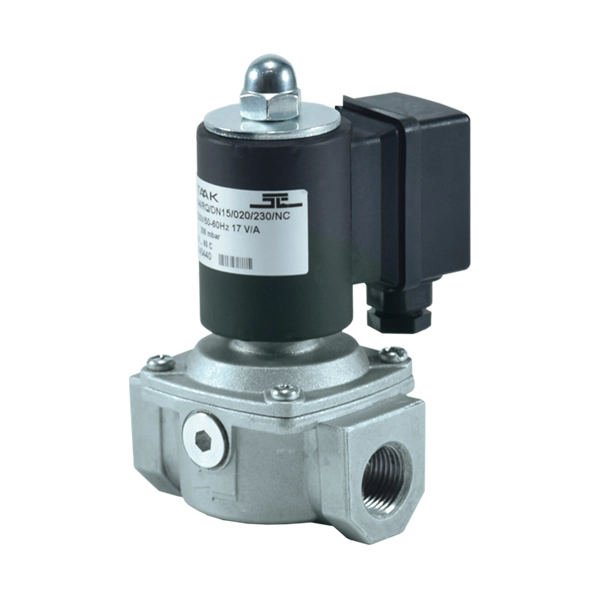

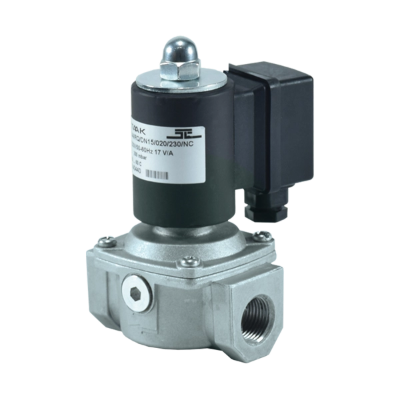

شیر برقی سریع SET144/RQ؛ مشخصات، کاربرد و راهنمای خرید
شیر برقی سریع SET144/RQ یکی از تجهیزات کنترلی سیستم‌های گاز است که برای قطع و وصل سریع جریان طراحی شده است. این شیر در حالت عادی بسته بوده و با برقدار شدن سیم‌پیچ، مسیر عبور گاز را باز می‌کند.
خلاصه: شیر برقی سریع SET144/RQ دارای عملکرد نرمال بسته، اتصال رزوه‌ای، سایز DN15، ولتاژ 230 ولت، محدوده دمایی 20- تا 60+ درجه سانتی‌گراد و حداکثر فشار ورودی کاری 200 میلی‌بار است.
شیر برقی سریع SET144/RQ چیست؟
شیر برقی سریع SET144/RQ برای کنترل جریان گاز در سیستم‌هایی طراحی شده است که قطع و وصل جریان باید تحت کنترل یک مدار الکتریکی انجام شود. این مدل در حالت عادی و بدون دریافت جریان برق، بسته است و با برقدار شدن سیم‌پیچ، مسیر عبور گاز را باز می‌کند.
پس از قطع جریان برق، شیر بسته شده و جریان گاز متوقف می‌شود. این نوع عملکرد باعث می‌شود شیر برقی سریع SET144/RQ برای مدارهایی که کنترل سریع جریان گاز و توقف آن در شرایط مشخص اهمیت دارد، مورد استفاده قرار گیرد.
ویژگی‌های شیر برقی سریع SET144/RQ
عملکرد نرمال بسته
در حالت بدون برق، مسیر عبور گاز بسته باقی می‌ماند و با برقدار شدن سیم‌پیچ باز می‌شود.
حداکثر فشار 200 میلی‌بار
حداکثر فشار ورودی کاری اعلام‌شده برای این مدل 200 میلی‌بار است.
تغذیه 230 ولت
ولتاژ تغذیه شیر 230 ولت با فرکانس 50 تا 60 هرتز اعلام شده است.
صافی داخلی
وجود توری فلزی به‌عنوان صافی، برای جلوگیری از ورود ذرات خارجی به بخش‌های داخلی کنترل در نظر گرفته شده است.
قابلیت تنظیم جریان
با استفاده از پیچ تنظیم می‌توان نرخ جریان گاز را تغییر داد و با چرخاندن آن در جهت ساعتگرد، نرخ جریان کاهش پیدا می‌کند.
محدوده دمایی مشخص
محدوده دمایی اعلام‌شده برای شیر از 20- تا 60+ درجه سانتی‌گراد است.
نحوه عملکرد شیر برقی سریع SET144/RQ
شیر برقی سریع SET144/RQ از نوع نرمال بسته (NC) است. زمانی که سیم‌پیچ شیر برقدار نیست، مسیر گاز بسته باقی می‌ماند. با اعمال ولتاژ به سیم‌پیچ، شیر باز شده و جریان گاز برقرار می‌شود.
با قطع برق، شیر بسته شده و جریان گاز متوقف می‌شود. طبق اطلاعات فنی ارائه‌شده، زمان باز و بسته شدن شیر بیش از یک ثانیه اعلام شده است.
نکته: عملکرد شیر باید در محدوده‌های فشار، دما، ولتاژ و نوع گاز تعیین‌شده برای محصول بررسی و استفاده شود.
مشخصات فنی شیر برقی سریع SET144/RQ
| برند |
ستاک |
| مدل |
SET144/RQ |
| نوع عملکرد |
نرمال بسته (NC) |
| نوع شیر |
شیر برقی سریع |
| سایز اعلام‌شده |
DN15 |
| نوع اتصال |
رزوه‌ای |
| ولتاژ تغذیه |
230 ولت |
| فرکانس |
50 تا 60 هرتز |
| حداکثر فشار ورودی کاری |
200 میلی‌بار |
| محدوده دمایی |
20- تا 60+ درجه سانتی‌گراد |
| گازهای قابل استفاده |
گاز طبیعی، گاز مایع و گاز شهری |
| رزوه نقاط اندازه‌گیری فشار |
G1/4 |
| قابلیت تنظیم نرخ جریان |
دارد |
| صافی |
توری فلزی |
| کلاس آب‌بندی |
A |
| گروه |
2 |
ولتاژ و اتصالات شیر برقی سریع
شیر برقی سریع SET144/RQ با ولتاژ تغذیه 230 ولت و فرکانس 50 تا 60 هرتز کار می‌کند. تلرانس مجاز ولتاژ تغذیه نیز در مشخصات محصول درج شده است و باید هنگام اتصال الکتریکی مورد توجه قرار گیرد.
اتصالات شیر به‌صورت رزوه‌ای بوده و مدل‌های DN15 در دفترچه محصول معرفی شده‌اند. همچنین برای نقاط اندازه‌گیری فشار، رزوه G1/4 در نظر گرفته شده است.
کاربرد شیر برقی سریع در سیستم گاز
شیر برقی سریع SET144/RQ برای کنترل جریان گاز در سیستم‌هایی استفاده می‌شود که قطع و وصل جریان باید تحت کنترل تجهیزات الکتریکی انجام شود. این شیر می‌تواند در مجموعه‌های کنترلی و ایمنی سیستم گاز در کنار سایر اجزای مرتبط قرار گیرد.
سیستم‌های گاز
برای کنترل جریان گاز طبیعی، گاز مایع و گاز شهری در مدارهای مرتبط با تجهیزات گاز استفاده می‌شود.
مجموعه‌های کنترلی
در مدارهای نمونه معرفی‌شده، این شیر در کنار شیر دستی، فیلتر، شیر قطع سریع، رگلاتور، شیر برقی آرام و شیر اطمینان قرار می‌گیرد.
قطع و وصل الکتریکی
باز و بسته شدن شیر بر اساس وضعیت برق سیم‌پیچ انجام می‌شود و امکان کنترل جریان از طریق مدارهای الکتریکی فراهم است.
مدارهای ایمنی گاز
این شیر می‌تواند به‌عنوان بخشی از مجموعه کنترل و ایمنی سیستم گاز در مدارهای تعیین‌شده مورد استفاده قرار گیرد.
صافی و قابلیت تنظیم جریان گاز
صافی توری فلزی
در شیر برقی سریع SET144/RQ یک توری فلزی به‌عنوان صافی در نظر گرفته شده است. این بخش برای جلوگیری از ورود ذرات خارجی به قسمت‌های داخلی کنترل کاربرد دارد و بازدید دوره‌ای آن برای حفظ عملکرد مناسب شیر اهمیت دارد.
تنظیم نرخ جریان
این کنترل امکان تنظیم نرخ جریان گاز را فراهم می‌کند. کاربر می‌تواند با استفاده از پیچ تنظیم، ظرفیت عبور گاز را تغییر دهد. طبق اطلاعات ارائه‌شده، با چرخاندن پیچ تنظیم در جهت ساعتگرد، نرخ جریان گاز کاهش پیدا می‌کند.
استاندارد و ایمنی شیر برقی SET144/RQ
شیر برقی سریع SET144/RQ دارای نشان استاندارد بوده و مطابق استانداردهای اعلام‌شده در دفترچه محصول تولید شده است. در مشخصات فنی، طبقه‌بندی نیروی گازبندی A و گروه 2 نیز ذکر شده است.
انتخاب، نصب، سیم‌کشی و نگهداری این کنترل باید مطابق محدوده‌های تعیین‌شده در مشخصات فنی و توسط افراد متخصص انجام شود.
نکات مهم نصب شیر برقی سریع
- پیش از نصب، مسیر گاز باید بسته شود.
- لوله‌ها و اجزای سیستم باید کاملاً تمیز باشند.
- فشار خط گاز باید کمتر از حداکثر فشار مجاز شیر باشد.
- هنگام نصب باید به جهت عبور گاز مشخص‌شده روی بدنه شیر توجه شود.
- شیر باید روی یک لوله ثابت و دارای تکیه‌گاه مناسب نصب شود.
- توصیه شده است محصول ترجیحاً به‌صورت عمودی و با واحد برق رو به بالا نصب شود.
- انتخاب و نصب محصول باید توسط فرد متخصص و مطابق دستورالعمل فنی انجام شود.
نکات مهم سیم‌کشی شیر برقی سریع
سیم‌کشی شیر باید از طریق پایانه اتصال و برد موجود روی کنترل انجام شود و سیم تغذیه نباید مستقیماً به سیم‌پیچ متصل شود. اتصال ارت نیز باید به‌درستی انجام شود.
هشدار مهم: واحد برق یا بوبین نباید زمانی که روی بدنه شیر قرار ندارد به منبع تغذیه متصل شود.
نگهداری و تمیز کردن صافی شیر برقی سریع
برای حفظ عملکرد مناسب شیر، بازدید دوره‌ای صافی اهمیت دارد. پیش از باز کردن صافی باید جریان گاز از بالادست قطع شود و از نبود گاز محبوس در داخل کنترل اطمینان حاصل شود.
- صافی پس از خارج کردن باید بررسی شود.
- توری صافی باید با باد تمیز شود.
- وضعیت اورینگ گازبند باید کنترل شود.
- پس از بستن مجدد، از عدم وجود نشتی اطمینان حاصل شود.
مزایای شیر برقی سریع SET144/RQ
- عملکرد نرمال بسته: در زمان قطع برق، مسیر گاز بسته باقی می‌ماند.
- کنترل الکتریکی جریان: باز شدن شیر با برقدار شدن سیم‌پیچ انجام می‌شود.
- قابلیت تنظیم جریان: نرخ عبور گاز با پیچ تنظیم قابل تغییر است.
- صافی داخلی: توری فلزی برای جلوگیری از ورود ذرات خارجی به بخش‌های داخلی در نظر گرفته شده است.
- اتصال رزوه‌ای: مدل‌های DN15 با اتصال رزوه‌ای در دفترچه محصول معرفی شده‌اند.
- مناسب برای گازهای مشخص: برای گاز طبیعی، گاز مایع و گاز شهری معرفی شده است.
- محدوده دمایی مشخص: محدوده دمای کاری از 20- تا 60+ درجه سانتی‌گراد اعلام شده است.
قیمت شیر برقی سریع SET144/RQ
قیمت شیر برقی سریع SET144/RQ به شرایط تأمین، موجودی و وضعیت بازار تجهیزات صنعتی وابسته است. هنگام بررسی قیمت، علاوه بر هزینه خرید باید مشخصات فنی شیر با شرایط واقعی سیستم مقایسه شود.
پیش از ثبت سفارش، سایز اتصال، فشار ورودی، ولتاژ تغذیه و نوع گاز مصرفی را بررسی کنید. در اطلاعات ارائه‌شده برای محصول، مدل‌های DN15 معرفی شده‌اند و در بخش خرید نیز بررسی DN15 یا DN20 پیش از سفارش توصیه شده است؛ بنابراین سایز دقیق مورد نیاز باید با مدل مورد نظر تطبیق داده شود.
خرید شیر برقی سریع SET144/RQ
برای خرید شیر برقی سریع ستاک SET144/RQ، مشخصات خط گاز و شرایط کاری را پیش از سفارش بررسی کنید. تطبیق سایز، فشار ورودی، ولتاژ و نوع گاز با مشخصات شیر، بخش مهمی از انتخاب صحیح محصول است.
همچنین نصب و راه‌اندازی شیر باید مطابق دستورالعمل فنی و توسط فرد متخصص انجام شود.
سوالات متداول درباره شیر برقی سریع SET144/RQ
این مدل از نوع نرمال بسته (NC) است؛ بنابراین در حالت قطع برق مسیر گاز بسته باقی می‌ماند و با برقدار شدن سیم‌پیچ باز می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای شیر برقی سریع SET144/RQ برابر با 200 میلی‌بار است.
طبق اطلاعات ارائه‌شده، این مدل برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
بله. این کنترل دارای پیچ تنظیم نرخ جریان است و با چرخاندن پیچ در جهت ساعتگرد، نرخ جریان گاز کاهش پیدا می‌کند.
در مشخصات فنی ارائه‌شده، سایز DN15 و اتصال رزوه‌ای برای مدل SET144/RQ ذکر شده است. پیش از خرید باید سایز مورد نیاز با مدل انتخابی تطبیق داده شود.
ولتاژ تغذیه این مدل 230 ولت با فرکانس 50 تا 60 هرتز اعلام شده است.
پیش از باز کردن صافی باید جریان گاز از بالادست قطع شود و از نبود گاز محبوس اطمینان حاصل شود. پس از خارج کردن صافی، توری باید بررسی و با باد تمیز شود و وضعیت اورینگ گازبند نیز کنترل شود.
جمع‌بندی
شیر برقی سریع SET144/RQ یک کنترل نرمال بسته برای قطع و وصل جریان گاز است که با برقدار شدن سیم‌پیچ باز و با قطع برق بسته می‌شود. این مدل با اتصال رزوه‌ای، سایز DN15، ولتاژ 230 ولت و حداکثر فشار ورودی کاری 200 میلی‌بار معرفی شده است.
قابلیت تنظیم نرخ جریان، وجود توری فلزی به‌عنوان صافی، امکان استفاده با گاز طبیعی، گاز مایع و گاز شهری و محدوده دمایی 20- تا 60+ درجه سانتی‌گراد از دیگر مشخصات ارائه‌شده برای این محصول است. پیش از خرید و نصب، سایز، فشار، ولتاژ و نوع گاز باید با شرایط واقعی سیستم مطابقت داده شود.
