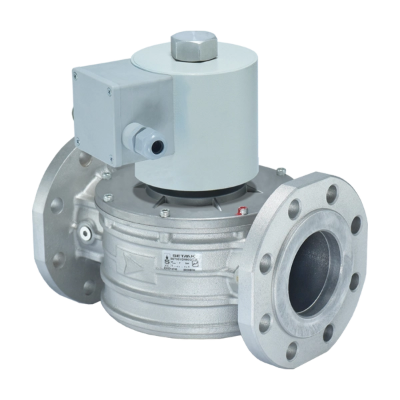

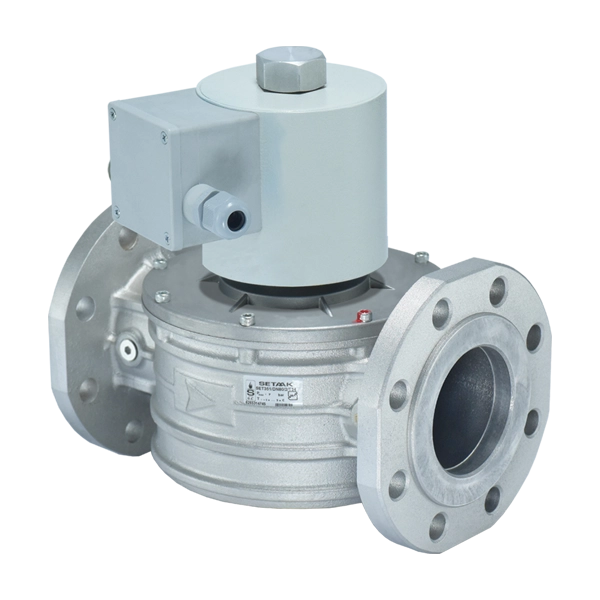

شیر برقی سریع SET144/RQ چیست؟
شیر برقی سریع SET144/RQ یک کنترل‌کننده برای قطع و وصل جریان گاز است که با عملکرد سریع، امکان کنترل جریان گاز در سیستم‌های صنعتی و تأسیسات گاز را فراهم می‌کند. این شیر در حالت عادی و بدون تغذیه الکتریکی بسته (NC) است و با برقدار شدن سیم‌پیچ، مسیر عبور گاز باز می‌شود. با قطع جریان برق نیز شیر بسته شده و جریان گاز متوقف می‌شود.
قطع برق می‌تواند در اثر عملکرد تجهیزاتی مانند سوئیچ فشار یا ترموستات نیز اتفاق بیفتد؛ در نتیجه شیر می‌تواند بخشی از مدار کنترل جریان و ایمنی سیستم گاز باشد.
خلاصه: شیر برقی سریع ستاک SET144/RQ در سایزهای DN65 و DN80 با اتصال فلنجی، عملکرد نرمال بسته، تغذیه 230 ولت، حداکثر فشار ورودی کاری 630 میلی‌بار و قابلیت تنظیم نرخ جریان گاز ارائه می‌شود.
مشخصات فنی شیر برقی سریع DN65 و DN80
مدل‌های SET144/RQ/DN65 و SET144/RQ/DN80 برای استفاده در سیستم‌های گاز طراحی شده‌اند و دارای اتصال فلنجی هستند. این مدل‌ها برای گاز طبیعی، گاز مایع و گاز شهری قابل استفاده بوده و حداکثر فشار ورودی کاری آن‌ها 630 میلی‌بار اعلام شده است. محدوده دمای کاری محصول نیز از 20- تا 60+ درجه سانتی‌گراد است.
| مشخصه |
مشخصات |
| مدل |
SET144/RQ |
| سایزها |
DN65 و DN80 |
| نوع اتصال |
فلنجی |
| نوع عملکرد |
نرمال بسته (NC) |
| حداکثر فشار ورودی کاری |
630 میلی‌بار |
| محدوده دمای کاری |
20- تا 60+ درجه سانتی‌گراد |
| ولتاژ تغذیه |
230 ولت |
| فرکانس |
50 تا 60 هرتز |
| تلرانس ولتاژ تغذیه |
10- تا 10+ درصد |
| رزوه نقاط اندازه‌گیری فشار |
G1/4 |
| گلند کابل |
PG11 |
| درجه حفاظت |
IP30 |
| گازهای قابل استفاده |
گاز طبیعی، گاز مایع و گاز شهری |
| کلاس گازبندی |
A |
| گروه‌بندی |
2 |
سایز و نوع اتصال شیر برقی سریع
شیر برقی سریع SET144/RQ در دو سایز DN65 و DN80 ارائه می‌شود و اتصال آن از نوع فلنجی است. این نوع اتصال، استفاده از شیر را در خطوط گازی با سایز بزرگ‌تر امکان‌پذیر می‌کند.
در دفترچه فنی، نقاط اندازه‌گیری فشار با رزوه G1/4 معرفی شده‌اند. هنگام انتخاب محصول باید سایز خط، نوع اتصال و شرایط نصب با مشخصات شیر مطابقت داشته باشد.
عملکرد سریع و حالت نرمال بسته SET144/RQ
یکی از ویژگی‌های مهم SET144/RQ عملکرد سریع بازشونده آن است. شیر بدون تغذیه الکتریکی بسته باقی می‌ماند و با اعمال ولتاژ به سیم‌پیچ، مسیر عبور گاز باز می‌شود. با قطع جریان برق، شیر دوباره بسته شده و جریان گاز متوقف می‌شود.
طبق اطلاعات فنی محصول، زمان باز شدن و بسته شدن شیر بیش از یک ثانیه اعلام شده است. این ساختار امکان کنترل جریان گاز از طریق مدارهای الکتریکی و تجهیزات کنترلی سیستم را فراهم می‌کند.
ولتاژ و ویژگی‌های الکتریکی شیر برقی سریع
شیر برقی سریع SET144/RQ با ولتاژ تغذیه 230 ولت و فرکانس 50 تا 60 هرتز کار می‌کند. تلرانس مجاز ولتاژ تغذیه در محدوده 10- تا 10+ درصد قرار دارد.
تغذیه الکتریکی
ولتاژ تغذیه 230 ولت با فرکانس 50 تا 60 هرتز.
اتصال کابل
برای ورود کابل به جعبه برق از گلند PG11 استفاده شده است.
درجه حفاظت
درجه حفاظت اعلام‌شده برای محصول IP30 است.
این مدل همچنین با قابلیت صرفه‌جویی انرژی معرفی شده است. رعایت محدوده ولتاژ و دستورالعمل سیم‌کشی محصول در زمان نصب اهمیت دارد.
کاربرد شیر برقی سریع SET144/RQ در سیستم‌های گاز
شیر برقی سریع SET144/RQ می‌تواند به‌عنوان یکی از اجزای مدار کنترل جریان گاز مورد استفاده قرار گیرد. عملکرد نرمال بسته آن امکان توقف جریان گاز هنگام قطع برق را فراهم می‌کند و می‌تواند با تجهیزات کنترلی مختلف در یک مجموعه گاز مورد استفاده قرار گیرد.
در نمونه نصب ارائه‌شده در دفترچه، شیر برقی سریع در کنار تجهیزاتی مانند شیر دستی، فیلتر، شیر قطع سریع، رگلاتور، شیر برقی آرام و شیر اطمینان قرار گرفته است. این ترکیب، کاربرد محصول را در مجموعه‌های مختلف کنترل و ایمنی سیستم گاز نشان می‌دهد.
تنظیم ظرفیت و نرخ جریان گاز در شیر برقی سریع
قابلیت تنظیم جریان
یکی از امکانات کاربردی مدل SET144/RQ، قابلیت تنظیم ظرفیت عبور گاز است. با استفاده از پیچ تنظیم می‌توان نرخ جریان گاز را متناسب با ظرفیت مورد نیاز سیستم تنظیم کرد.
طبق دستورالعمل، با چرخاندن پیچ تنظیم در جهت ساعتگرد، نرخ جریان گاز کاهش پیدا می‌کند. پس از رسیدن به ظرفیت مورد نظر، مهره مربوطه باید محکم شود.
استاندارد و الزامات ایمنی شیر برقی SET144/RQ
این محصول دارای نشان استاندارد بوده و در دفترچه فنی، طبقه‌بندی نیروی گازبندی A و گروه‌بندی 2 برای آن ذکر شده است.
انتخاب، نصب و نگهداری شیر باید توسط افراد متخصص و مطابق مشخصات فنی و دستورالعمل سازنده انجام شود. همچنین استفاده از گازهایی غیر از انواع مشخص‌شده برای کنترل مجاز نیست.
نکته ایمنی: پیش از نصب یا تعمیر شیر، مسیر گاز و منبع تغذیه باید طبق دستورالعمل‌های مربوطه ایمن و قطع شوند.
نکات مهم نصب شیر برقی سریع فلنجی
- پیش از نصب، مسیر گاز را به‌طور کامل ببندید.
- لوله‌ها و اجزای سیستم باید کاملاً تمیز و عاری از اجسام خارجی باشند.
- فشار خط گاز نباید از حداکثر فشار مجاز کنترل بیشتر باشد.
- شیر را روی لوله یا تکیه‌گاه ثابت و مناسب محکم کنید.
- بین فلنج‌ها از آب‌بندی مناسب استفاده کنید.
- از واشر مناسب برای اتصال فلنجی استفاده کنید.
- پیچ‌های فلنج را به‌صورت تدریجی و مناسب سفت کنید.
- پس از پایان نصب، از نبود نشتی در اتصالات اطمینان حاصل کنید.
نکات مهم سیم‌کشی شیر برقی سریع
در زمان سیم‌کشی باید ابتدا از قطع بودن برق اطمینان حاصل شود. سیم‌های ورودی باید از طریق گلند PG11 وارد جعبه برق شده و به‌صورت ایمن به پایانه‌های اتصال متصل شوند.
پایانه میانی برای اتصال ارت در نظر گرفته شده و دو پایانه دیگر به منبع تغذیه 230 ولت متصل می‌شوند. همچنین کنترل باید به زمین متصل باشد.
هشدار: سیم‌کشی و اتصال برق باید با قطع کامل منبع تغذیه و توسط فرد متخصص انجام شود.
نگهداری و تمیز کردن صافی شیر برقی سریع
برای حفظ عملکرد مناسب شیر، بازدید دوره‌ای صافی اهمیت دارد. پیش از بازدید باید جریان گاز از بالادست قطع شود و از نبود گاز محبوس در داخل کنترل اطمینان حاصل گردد.
مراحل بررسی و تمیز کردن صافی
- جریان گاز از بالادست را قطع کنید.
- از نبود گاز محبوس در داخل کنترل اطمینان حاصل کنید.
- صافی را خارج کرده و وضعیت آن را بررسی کنید.
- صافی را تمیز کنید.
- اورینگ گازبند را بررسی کرده و در صورت نیاز آن را تعویض کنید.
- قطعات را مجدداً مونتاژ کنید.
- پس از بستن قطعات، از عدم وجود نشتی اطمینان حاصل کنید.
شرایط نگهداری و تعمیرات شیر برقی سریع
در صورت نیاز به تعویض سیم‌پیچ یا برد الکترونیکی، ابتدا باید برق قطع شود. از آنجا که سیم‌پیچ در زمان کار می‌تواند گرم باشد، توصیه شده است پس از خاموش کردن محصول برای خنک شدن آن صبر شود.
هنگام جابه‌جایی باید از وارد شدن ضربه و لرزش شدید به کنترل جلوگیری شود. در صورتی که محصول بلافاصله نصب نمی‌شود، باید در محیطی تمیز و خشک نگهداری شود.
مزایای شیر برقی سریع SET144/RQ
عملکرد نرمال بسته
در حالت بدون تغذیه الکتریکی، مسیر عبور گاز بسته باقی می‌ماند.
تنظیم نرخ جریان
ظرفیت عبور گاز با استفاده از پیچ تنظیم قابل تنظیم است.
سایزهای DN65 و DN80
این سری در دو سایز DN65 و DN80 با اتصال فلنجی ارائه می‌شود.
فشار ورودی تا 630 میلی‌بار
حداکثر فشار ورودی کاری اعلام‌شده برای محصول 630 میلی‌بار است.
تغذیه 230 ولت
تغذیه الکتریکی محصول 230 ولت با فرکانس 50 تا 60 هرتز است.
مناسب برای انواع گاز مشخص‌شده
قابل استفاده برای گاز طبیعی، گاز مایع و گاز شهری طبق مشخصات محصول.
قیمت و خرید شیر برقی سریع SET144/RQ
برای خرید شیر برقی سریع SET144/RQ در سایز DN65 یا DN80، بررسی مشخصات فنی محصول و تطبیق آن با شرایط واقعی خط گاز اهمیت زیادی دارد. این مدل برای فشار ورودی تا 630 میلی‌بار طراحی شده و اتصال فلنجی دارد؛ بنابراین انتخاب آن باید بر اساس سایز خط، فشار کاری و شرایط نصب انجام شود.
هنگام بررسی قیمت شیر برقی سریع SET144/RQ، علاوه بر هزینه خرید، باید مشخصات فنی مورد نیاز سیستم مانند سایز DN65 یا DN80، نوع اتصال، فشار ورودی، نوع گاز و مشخصات برق نیز در نظر گرفته شود. تطبیق این موارد پیش از سفارش، به انتخاب مدل متناسب با شرایط کاری کمک می‌کند.
نصب و راه‌اندازی محصول نیز باید مطابق دستورالعمل سازنده و توسط افراد متخصص انجام گیرد تا الزامات مربوط به اتصال فلنجی، آب‌بندی، سیم‌کشی و ایمنی سیستم رعایت شود.
سوالات متداول درباره شیر برقی سریع SET144/RQ
این سری در دو سایز DN65 و DN80 ارائه شده و اتصال آن از نوع فلنجی است.
بله. شیر در حالت بدون تغذیه الکتریکی بسته است و با اعمال ولتاژ به سیم‌پیچ، مسیر عبور گاز باز می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای شیر برقی سریع SET144/RQ برابر با 630 میلی‌بار است.
ولتاژ تغذیه 230 ولت و فرکانس 50 تا 60 هرتز است. تلرانس مجاز ولتاژ نیز در محدوده 10- تا 10+ درصد اعلام شده است.
بله. با استفاده از پیچ تنظیم می‌توان نرخ جریان گاز را تغییر داد و با چرخاندن پیچ در جهت ساعتگرد، نرخ جریان کاهش پیدا می‌کند.
این مدل برای استفاده با گاز طبیعی، گاز مایع و گاز شهری معرفی شده است.
برای اتصال کابل از گلند PG11 استفاده شده و درجه حفاظت اعلام‌شده برای محصول IP30 است.
راهنمای خرید شیر برقی سریع SET144/RQ
پیش از خرید شیر برقی سریع SET144/RQ، سایز خط را بین DN65 و DN80 مشخص کرده و فشار ورودی، نوع گاز، نوع اتصال و مشخصات برق سیستم را با مشخصات محصول تطبیق دهید. انتخاب و نصب صحیح شیر باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود.
