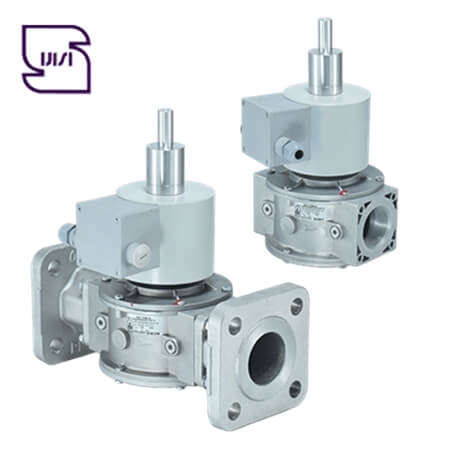

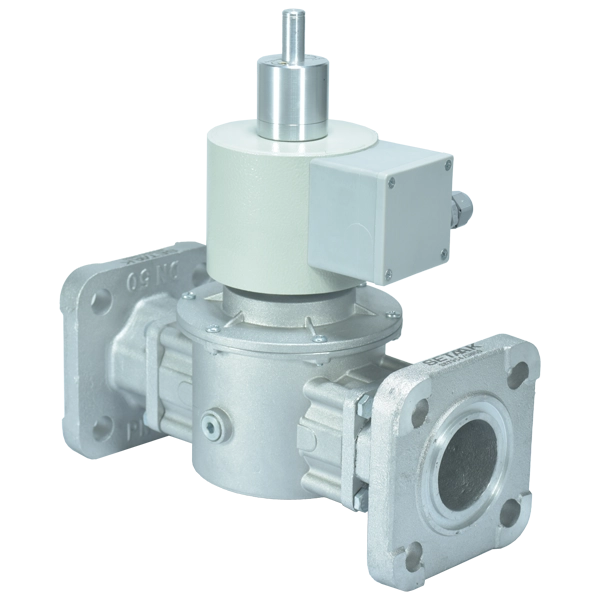

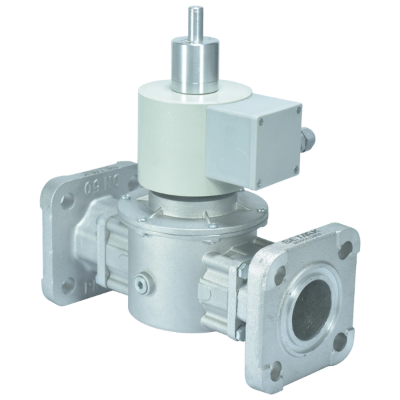

شیر برقی تدریجی SET144/SQ/DN40 و DN50 چیست؟
شیر برقی تدریجی SET144/SQ/DN40 و DN50 یکی از تجهیزات کنترل جریان گاز است که برای باز شدن تدریجی مسیر گاز طراحی شده است. این محصول در حالت خاموش و بدون تغذیه الکتریکی بسته بوده و با برقدار شدن سیم‌پیچ، مسیر عبور گاز را باز می‌کند. با قطع جریان برق نیز کنترل بسته شده و جریان گاز متوقف می‌شود.
امکان تحریک شیر از طریق تجهیزاتی مانند سوئیچ فشار یا ترموستات نیز در ساختار آن پیش‌بینی شده است. به همین دلیل این مدل می‌تواند در مدارهایی که کنترل تدریجی جریان گاز اهمیت دارد، مورد استفاده قرار گیرد.
خلاصه: شیر برقی تدریجی SET144/SQ در سایزهای DN40 و DN50 برای باز شدن تدریجی مسیر گاز طراحی شده و زمان باز شدن آن در محدوده 3 تا 30 ثانیه قابل تنظیم است.
این مدل دارای عملکرد نرمال بسته، قابلیت تنظیم نرخ جریان، صافی فلزی، نقاط اتصال G1/4 و تغذیه 230 ولت است.
مشخصات فنی شیر برقی تدریجی SET144/SQ
شیر برقی آرام SET144/SQ برای استفاده با گاز طبیعی، گاز مایع و گاز شهری طراحی شده است. این مدل دارای طبقه‌بندی رده A و گروه 2 بوده و در مشخصات فنی آن محدوده دمایی 20- تا 60+ درجه سانتی‌گراد و حداکثر فشار ورودی کاری 630 میلی‌بار ذکر شده است.
| مشخصه |
مقدار / توضیحات |
| مدل |
SET144/SQ |
| سایز |
DN40 و DN50 |
| نوع عملکرد |
آرام و تدریجی، نرمال بسته |
| نوع گاز |
گاز طبیعی، گاز مایع و گاز شهری |
| حداکثر فشار ورودی کاری |
630 میلی‌بار |
| محدوده دمای کاری |
20- تا 60+ درجه سانتی‌گراد |
| ولتاژ تغذیه |
230 ولت |
| فرکانس |
50 تا 60 هرتز |
| نوع برق |
تک‌فاز |
| توان در حالت عادی |
20VA |
| توان در حالت صرفه‌جویی |
5VA |
| درجه حفاظت |
IP54 |
| کلاس / رده |
A |
| گروه |
2 |
| زمان باز شدن قابل تنظیم |
3 تا 30 ثانیه |
| زمان بسته شدن |
بیش از یک ثانیه |
سایز و نوع اتصالات شیر برقی آرام
شیر برقی آرام SET144/SQ در سایزهای DN40 و DN50 ارائه می‌شود و امکان استفاده از اتصال رزوه‌ای و فلنجی برای آن در نظر گرفته شده است. اتصال رزوه‌ای در سایز DN40 با RP1 1/2 و در سایز DN50 با RP2 معرفی شده است.
همچنین برای این کنترل امکان استفاده از فلنج متناسب با سایز DN وجود دارد. هنگام انتخاب نوع اتصال باید مشخصات خط لوله و تجهیزات موجود در مدار کنترل گاز با اتصال شیر تطبیق داده شود.
ولتاژ و مشخصات الکتریکی شیر برقی آرام
ولتاژ تغذیه شیر 230 ولت با فرکانس 50 تا 60 هرتز است و محصول صرفاً با برق تک‌فاز کار می‌کند. این مدل دارای قابلیت صرفه‌جویی انرژی نیز می‌باشد؛ در حالت صرفه‌جویی، توان مصرفی از 20VA به 5VA کاهش می‌یابد.
درجه حفاظت اعلام‌شده برای این محصول IP54 است. سیم‌کشی باید از طریق پایانه و برد مربوطه انجام شود و اتصال صحیح ارت نیز در هنگام نصب اهمیت دارد.
عملکرد آرام و قابل تنظیم شیر برقی
مهم‌ترین ویژگی SET144/SQ باز شدن تدریجی شیر است. زمان باز شدن این مدل در محدوده 3 تا 30 ثانیه قابل تنظیم بوده و این قابلیت امکان هماهنگ کردن سرعت ورود گاز با نیاز سیستم را فراهم می‌کند. زمان بسته شدن شیر نیز بیش از یک ثانیه اعلام شده است.
تنظیم زمان باز شدن
برای تنظیم سرعت باز شدن، پیچ تنظیم مربوط به سرعت مورد استفاده قرار می‌گیرد. با چرخاندن این پیچ در جهت عقربه‌های ساعت، مدت زمان باز شدن شیر کاهش پیدا می‌کند و با چرخاندن آن در خلاف جهت عقربه‌های ساعت، زمان باز شدن افزایش می‌یابد.
دمای محیط و فشار ورودی نیز می‌توانند بر سرعت باز شدن کنترل تأثیر بگذارند؛ بنابراین تنظیم شیر باید با توجه به شرایط واقعی سیستم انجام شود.
تنظیم نرخ جریان گاز شیر برقی آرام
علاوه بر زمان باز شدن، ظرفیت و نرخ جریان گاز نیز قابل تنظیم است. برای افزایش جریان باید پیچ تنظیم دبی در خلاف جهت عقربه‌های ساعت و برای کاهش جریان در جهت عقربه‌های ساعت چرخانده شود.
این قابلیت به کاربر اجازه می‌دهد ظرفیت عبور گاز را متناسب با شرایط کاری سیستم تنظیم کند و کنترل مناسب‌تری بر جریان گاز داشته باشد.
صافی فلزی و نقاط اندازه‌گیری فشار شیر برقی آرام
شیر برقی آرام SET144/SQ/DN40 و DN50 به توری فلزی به‌عنوان صافی مجهز است. وجود این صافی از ورود ذرات خارجی به بخش‌های داخلی کنترل جلوگیری کرده و نگهداری مناسب آن می‌تواند به حفظ عملکرد صحیح شیر کمک کند.
همچنین نقاطی با اتصال G1/4 برای نصب سوئیچ فشار، اندازه‌گیری فشار یا تجهیزات مرتبط در نظر گرفته شده است. استفاده از این نقاط باید متناسب با نیاز مدار و تجهیزات کنترلی سیستم انجام شود.
کاربرد شیر برقی آرام DN40 و DN50
شیر برقی آرام SET144/SQ در مدارهای کنترل گاز و تجهیزات مشعل کاربرد دارد. در نمونه نصب ارائه‌شده در دفترچه فنی، این شیر در کنار تجهیزاتی مانند اتصال آکاردئونی، شیر دستی، فیلتر، شیر قطع سریع فشار بیشینه، رگلاتور، شیر اطمینان و شیر برقی سریع قرار گرفته است.
بنابراین می‌توان از این شیر به‌عنوان بخشی از مجموعه کنترل جریان و ایمنی گاز در سیستم‌های مرتبط استفاده کرد؛ به‌خصوص در مدارهایی که باز شدن تدریجی مسیر گاز مورد نیاز است.
ویژگی‌های شیر برقی آرام SET144/SQ
باز شدن تدریجی
زمان باز شدن شیر در محدوده 3 تا 30 ثانیه قابل تنظیم است.
تنظیم نرخ جریان
ظرفیت و نرخ عبور گاز با استفاده از پیچ تنظیم دبی قابل تغییر است.
عملکرد نرمال بسته
در حالت بدون تغذیه الکتریکی شیر بسته بوده و با قطع برق جریان گاز متوقف می‌شود.
تغذیه 230 ولت
محصول با برق تک‌فاز 230 ولت و فرکانس 50 تا 60 هرتز کار می‌کند.
صرفه‌جویی انرژی
در حالت صرفه‌جویی، توان مصرفی از 20VA به 5VA کاهش می‌یابد.
صافی فلزی داخلی
توری فلزی داخلی به جلوگیری از ورود ذرات خارجی به بخش‌های داخلی کنترل کمک می‌کند.
نکات مهم نصب شیر برقی آرام
نصب رزوه‌ای و فلنجی
پیش از نصب باید مسیر گاز بسته و لوله‌ها و اجزای سیستم کاملاً تمیز و عاری از اجسام خارجی باشند. همچنین فشار خط گاز نباید از حداکثر فشار مجاز شیر بیشتر باشد.
در صورت استفاده از اتصال فلنجی، موازی بودن فلنج‌ها و استفاده صحیح از واشرهای آب‌بندی اهمیت دارد. پس از نصب نیز باید تمام نقاط اتصال از نظر نشتی بررسی شوند.
نکات ایمنی هنگام نصب
- شیر نباید به‌صورت معکوس نصب شود.
- قرار گرفتن واحد برق در قسمت پایین مجاز نیست.
- نصب ترجیحاً به‌صورت عمودی و با واحد برق در قسمت بالا انجام شود.
- سیم تغذیه نباید مستقیماً به سیم‌پیچ متصل شود.
- اتصال تغذیه باید از طریق پایانه و برد مربوطه انجام گیرد.
- اتصال ارت باید به‌درستی برقرار باشد.
- پس از نصب، تمامی نقاط اتصال باید از نظر نشتی بررسی شوند.
نگهداری و سرویس شیر برقی آرام
برای نگهداری مناسب شیر، بازدید دوره‌ای صافی اهمیت دارد. پیش از انجام این کار باید جریان گاز از بالادست قطع شده و از محبوس نبودن گاز در داخل کنترل اطمینان حاصل شود.
- صافی پس از خارج شدن بررسی و با باد تمیز شود.
- در صورت نیاز، صافی تعویض شود.
- اورینگ‌های آب‌بندی بررسی شوند.
- پس از مونتاژ مجدد، تمام نقاط اتصال از نظر نشتی کنترل شوند.
- عملیات سرویس و تعمیر توسط افراد متخصص و مطابق دستورالعمل فنی انجام شود.
مزایای شیر برقی آرام SET144/SQ/DN40 و DN50
کنترل تدریجی جریان گاز
باز شدن آرام مسیر گاز برای مدارهایی که کنترل تدریجی جریان در آن‌ها اهمیت دارد.
تنظیم زمان باز شدن
امکان تنظیم زمان باز شدن شیر در محدوده 3 تا 30 ثانیه متناسب با شرایط سیستم.
تنظیم نرخ جریان
امکان تنظیم ظرفیت عبور گاز از طریق پیچ تنظیم دبی.
صرفه‌جویی انرژی
کاهش توان مصرفی از 20VA به 5VA در حالت صرفه‌جویی انرژی.
قیمت و خرید شیر برقی آرام SET144/SQ/DN40 و DN50
برای خرید شیر برقی آرام SET144/SQ/DN40 و DN50 می‌توانید مشخصات فنی محصول را با نیاز سیستم خود مقایسه کنید. قابلیت تنظیم زمان باز شدن در بازه 3 تا 30 ثانیه، امکان تنظیم نرخ جریان، عملکرد نرمال بسته، صافی فلزی و پشتیبانی از خطوط DN40 و DN50 از مشخصات مهم این مدل هستند.
پیش از خرید بهتر است سایز خط، فشار کاری، نوع گاز و شرایط الکتریکی سیستم خود را با مشخصات محصول تطبیق دهید تا مدل مناسب انتخاب شود. صفحه محصول فارا امکان انتخاب مشخصات، دریافت پیش‌فاکتور، مشاوره تخصصی و مهندسی و ارسال کالا به تمام نقاط را فراهم کرده و ضمانت اصالت کالا نیز از خدمات اعلام‌شده در صفحه محصول است.
سؤالات متداول درباره شیر برقی آرام SET144/SQ
SET144/SQ یک شیر برقی آرام و تدریجی است که در حالت بدون تغذیه الکتریکی بسته بوده و با برقدار شدن سیم‌پیچ مسیر گاز را باز می‌کند.
این مدل در سایزهای DN40 و DN50 ارائه می‌شود و امکان استفاده از اتصال رزوه‌ای و فلنجی برای آن در نظر گرفته شده است.
بله. زمان باز شدن این مدل در محدوده 3 تا 30 ثانیه قابل تنظیم است و با استفاده از پیچ تنظیم سرعت انجام می‌شود.
بله. ظرفیت و نرخ جریان گاز با پیچ تنظیم دبی قابل تنظیم است. برای افزایش جریان پیچ در خلاف جهت عقربه‌های ساعت و برای کاهش جریان در جهت عقربه‌های ساعت چرخانده می‌شود.
حداکثر فشار ورودی کاری اعلام‌شده برای شیر برقی آرام SET144/SQ برابر با 630 میلی‌بار است.
ولتاژ تغذیه شیر 230 ولت با فرکانس 50 تا 60 هرتز است و محصول با برق تک‌فاز کار می‌کند.
راهنمای خرید شیر برقی آرام SET144/SQ/DN40 و DN50
پیش از سفارش شیر برقی آرام SET144/SQ، سایز خط، نوع گاز، فشار کاری، دبی مورد نیاز و شرایط الکتریکی سیستم را بررسی کنید. انتخاب سایز DN40 یا DN50 باید با مشخصات واقعی خط و سایر تجهیزات کنترل گاز هماهنگ باشد.
برای دریافت اطلاعات بیشتر، پیش‌فاکتور و مشاوره تخصصی و مهندسی، می‌توانید از خدمات ارائه‌شده در صفحه محصول فارا استفاده کنید.
جمع‌بندی
شیر برقی آرام SET144/SQ/DN40 و DN50 برای کنترل تدریجی جریان گاز در مدارهای کنترل گاز و تجهیزات مشعل طراحی شده است. این مدل دارای عملکرد نرمال بسته، زمان باز شدن قابل تنظیم در محدوده 3 تا 30 ثانیه و امکان تنظیم نرخ جریان گاز است.
تغذیه 230 ولت تک‌فاز، قابلیت صرفه‌جویی انرژی، صافی فلزی و نقاط اتصال G1/4 از دیگر مشخصات این مدل هستند. پیش از خرید باید سایز خط، نوع گاز، فشار کاری و شرایط الکتریکی سیستم با مشخصات محصول تطبیق داده شود.
