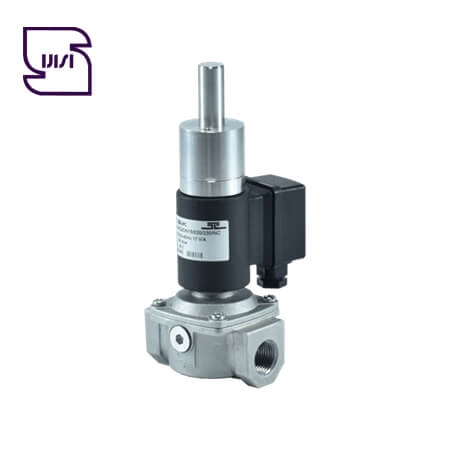

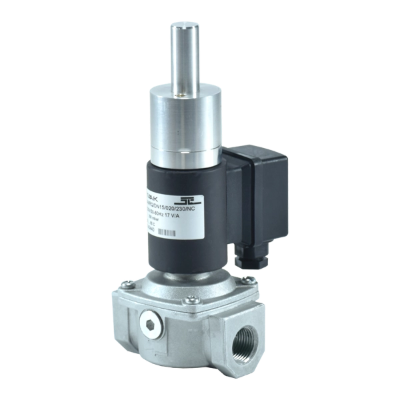

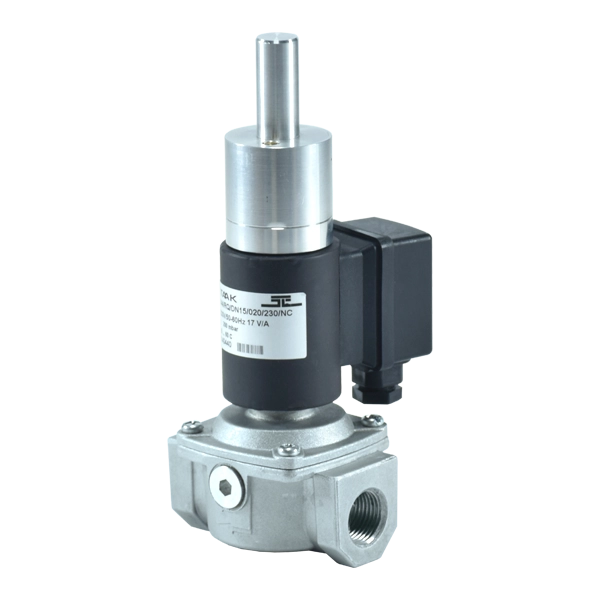

شیر برقی آرام | SET144/SQ/DN15-DN20

شیر برقی آرام SET144/SQ چیست؟

شیر برقی آرام SET144/SQ/DN15-DN20 یکی از تجهیزات کنترل جریان گاز است که برای باز شدن تدریجی مسیر گاز طراحی شده است. این محصول در حالت بدون برق به‌صورت نرمال بسته (NC) قرار دارد و با برقدار شدن سیم‌پیچ، مسیر عبور گاز را باز می‌کند. تفاوت اصلی شیر برقی آرام با مدل‌های سریع، در نحوه باز شدن آن است؛ به‌طوری که امکان کنترل زمان باز شدن و در نتیجه تنظیم تدریجی جریان گاز را فراهم می‌کند. با قطع جریان برق نیز شیر بسته شده و جریان گاز متوقف می‌شود.

مشخصات فنی شیر برقی آرام SET144/SQ

مدل SET144/SQ در سایزهای DN15 و DN20 تولید شده و دارای اتصال رزوه‌ای است. این شیر برای استفاده با هوا، گاز طبیعی، گاز مایع و گاز شهری طراحی شده و حداکثر فشار ورودی کاری اعلام‌شده در دفترچه فنی آن 630 میلی‌بار است. محدوده دمای کاری محصول نیز از 20- تا 60+ درجه سانتی‌گراد اعلام شده است.

نوع عملکرد و وضعیت شیر

شیر برقی آرام SET144/SQ از نوع Normally Closed یا NC است؛ بنابراین در حالت خاموش و بدون تغذیه الکتریکی، مسیر عبور گاز بسته باقی می‌ماند. با اعمال برق به سیم‌پیچ، شیر شروع به باز شدن می‌کند و جریان گاز برقرار می‌شود. این عملکرد باعث می‌شود شیر بتواند در مدارهای کنترل گاز، جریان را به‌صورت تدریجی وارد سیستم کند.

ولتاژ و مشخصات الکتریکی

ولتاژ تغذیه شیر 230 ولت با فرکانس 50 تا 60 هرتز است و محصول دارای قابلیت صرفه‌جویی انرژی نیز می‌باشد. درجه حفاظت اعلام‌شده برای کنترل IP54 است. شیر همچنین دارای گلند کابل و پایانه‌های الکتریکی برای اتصال صحیح سیم‌های تغذیه و ارت است.

قابلیت تنظیم زمان باز شدن شیر برقی آرام

یکی از مهم‌ترین ویژگی‌های شیر برقی آرام SET144/SQ امکان تنظیم زمان باز شدن است. زمان باز شدن شیر در محدوده مشخص‌شده در دفترچه قابل تنظیم بوده و با استفاده از پیچ تنظیم سرعت انجام می‌شود. با چرخاندن پیچ تنظیم در جهت عقربه‌های ساعت، زمان باز شدن کاهش پیدا می‌کند و با چرخاندن آن در خلاف جهت عقربه‌های ساعت، مدت زمان باز شدن افزایش می‌یابد.

تنظیم نرخ جریان گاز در شیر برقی آرام

علاوه بر زمان باز شدن، نرخ جریان گاز نیز قابل تنظیم است. برای افزایش دبی، پیچ تنظیم جریان در خلاف جهت عقربه‌های ساعت و برای کاهش جریان در جهت عقربه‌های ساعت چرخانده می‌شود. بنابراین می‌توان ظرفیت عبور گاز را متناسب با شرایط کاری سیستم تنظیم کرد. البته دمای محیط، دمای کنترل و فشار ورودی نیز می‌توانند بر سرعت باز شدن شیر تأثیرگذار باشند.

کاربرد شیر برقی آرام در سیستم گاز

شیر برقی آرام SET144/SQ در مدارهای کنترل گاز و تجهیزات مشعل کاربرد دارد. در نمونه نصب ارائه‌شده در دفترچه، این شیر در کنار تجهیزاتی مانند شیر توپی دستی، فیلتر گاز، رگلاتور گاز و شیر برقی سریع قرار گرفته است. به همین دلیل می‌توان از آن در مجموعه‌های کنترل جریان گاز استفاده کرد که در آن‌ها باز شدن تدریجی مسیر گاز اهمیت دارد.

صافی فلزی و سیستم کنترل جریان

این مدل به توری فلزی به‌عنوان صافی مجهز است که در مسیر داخلی کنترل قرار دارد. وجود صافی به جلوگیری از ورود ذرات خارجی به بخش‌های داخلی شیر کمک می‌کند. دفترچه فنی همچنین دستورالعمل مشخصی برای بازدید و تمیز کردن صافی ارائه کرده است و توصیه می‌شود پیش از انجام این کار، جریان گاز از بالادست قطع شده و از محبوس نبودن گاز در داخل کنترل اطمینان حاصل شود.

استاندارد و ایمنی شیر برقی آرام

شیر برقی آرام SET144/SQ دارای نشان استاندارد بوده و در مشخصات فنی، کلاس گازبندی A و گروه 2 برای آن ذکر شده است. انتخاب، نصب و نگهداری این محصول باید توسط افراد متخصص و مطابق مشخصات فنی و دستورالعمل سازنده انجام شود. همچنین استفاده از محصول برای گازهایی غیر از انواع مشخص‌شده در مشخصات فنی مجاز نیست.

نکات مهم هنگام نصب شیر برقی آرام

پیش از نصب شیر باید مسیر گاز بسته شده و تمامی اجزا و لوله‌ها تمیز و عاری از اجسام خارجی باشند. همچنین فشار خط گاز باید کمتر از حداکثر فشار مجاز کنترل باشد. شیر باید روی یک لوله یا تکیه‌گاه ثابت نصب شده و جهت عبور گاز مطابق علامت روی بدنه کنترل باشد. نصب ترجیحاً به‌صورت عمودی و با قرار گرفتن واحد برق در قسمت بالا انجام می‌شود.

نکات مهم سیم‌کشی شیر برقی آرام

پیش از هرگونه سیم‌کشی باید برق قطع باشد. سیم تغذیه نباید مستقیماً به سیم‌پیچ متصل شود و اتصال باید از طریق پایانه الکتریکی و برد موجود روی کنترل انجام گیرد. اتصال صحیح ارت نیز ضروری است. همچنین بوبین نباید زمانی که روی شیر قرار ندارد به منبع تغذیه متصل شود.

نگهداری و سرویس شیر برقی آرام

برای حفظ عملکرد مناسب شیر، بازدید دوره‌ای صافی و بخش‌های داخلی اهمیت دارد. در صورت نیاز به تعمیر یا تعویض سیم‌پیچ و برد الکترونیکی، ابتدا باید برق قطع شود. از آنجا که سیم‌پیچ در زمان کار می‌تواند گرم شود، توصیه شده پس از خاموش کردن شیر، برای خنک شدن آن صبر شود یا هنگام کار از دستکش استفاده شود. پس از انجام تعمیرات و نصب مجدد قطعات نیز باید از عدم وجود نشتی اطمینان حاصل شود.

چرا شیر برقی آرام SET144/SQ را بخریم؟

اگر در سیستم گاز یا مشعل خود به باز شدن تدریجی جریان گاز نیاز دارید، شیر برقی آرام SET144/SQ می‌تواند انتخاب مناسبی باشد. قابلیت تنظیم هم‌زمان نرخ جریان گاز و زمان باز شدن شیر، در کنار عملکرد نرمال بسته، امکان استفاده انعطاف‌پذیرتر از این محصول را در مدارهای کنترل گاز فراهم می‌کند. این مدل در سایزهای DN15 و DN20 عرضه شده و برای هوا، گاز طبیعی، گاز مایع و گاز شهری طراحی شده است. بنابراین پیش از خرید می‌توانید سایز خط، نوع گاز، فشار ورودی و شرایط کاری سیستم خود را با مشخصات محصول تطبیق دهید تا انتخاب دقیق‌تری داشته باشید.

قیمت شیر برقی آرام SET144/SQ/DN15-DN20

برای خرید شیر برقی آرام SET144/SQ/DN15-DN20 توجه به سایز اتصال، فشار ورودی، نوع گاز و ولتاژ تغذیه اهمیت زیادی دارد. این محصول با قابلیت تنظیم زمان باز شدن و نرخ جریان، گزینه‌ای کاربردی برای سیستم‌هایی است که کنترل تدریجی جریان گاز در آن‌ها مورد نیاز است. نصب و راه‌اندازی شیر نیز باید مطابق دستورالعمل فنی و توسط افراد متخصص انجام شود.
