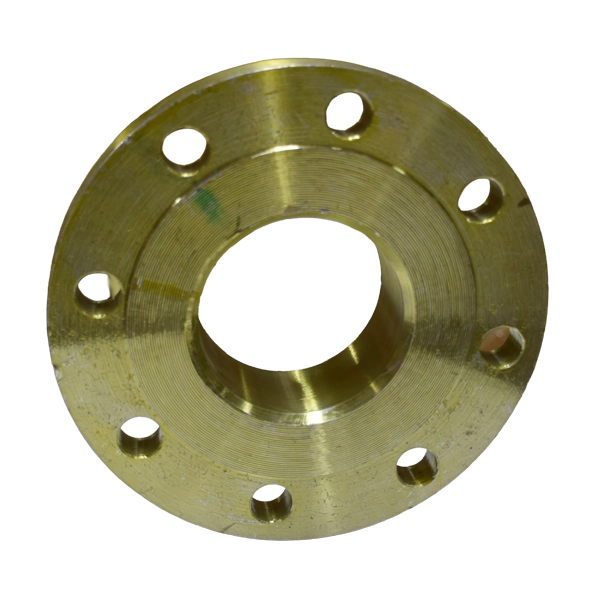

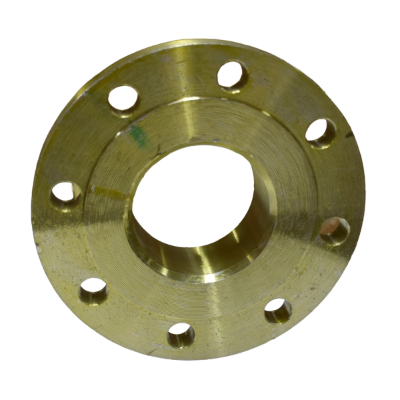

فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange یکی از پرکاربردترین انواع فلنج در سیستم‌های لوله‌کشی صنعتی است که برای اتصال ایمن لوله‌ها و تجهیزات در شرایط کاری مختلف مورد استفاده قرار می‌گیرد. این فلنج دارای یک گردن مخروطی‌شکل است که به‌صورت مستقیم به لوله جوش داده می‌شود و به دلیل طراحی خاص خود، تنش‌های واردشده به محل اتصال را به شکل یکنواخت‌تری توزیع می‌کند.
اتصال فلنج گلودار به لوله به روش جوش لب‌به‌لب (Butt Weld) انجام می‌شود. این نوع اتصال، استحکام مکانیکی بالایی ایجاد کرده و احتمال نشتی و آسیب در محل اتصال را کاهش می‌دهد. به همین دلیل، فلنج گلودار انتخاب مناسبی برای خطوطی است که تحت فشار، دمای بالا، ارتعاش یا سیکل‌های حرارتی قرار دارند.
خلاصه: فلنج گلودار با گردن مخروطی و اتصال جوش لب‌به‌لب، برای اتصال لوله‌ها و تجهیزات در سیستم‌های پایپینگ صنعتی و شرایط کاری مختلف استفاده می‌شود.
مشخصات فنی فلنج گلودار
فلنج‌های گلودار بر اساس استاندارد، سایز، کلاس فشاری، متریال و نوع سطح آب‌بندی در مدل‌های مختلف تولید می‌شوند. انتخاب مشخصات فنی فلنج باید بر اساس فشار و دمای کاری، نوع سیال، جنس لوله، استاندارد پروژه و شرایط محیطی انجام شود.
| مشخصه |
توضیحات |
| استانداردهای ابعادی |
ASME B16.5، ASME B16.47 و EN 1092-1 |
| کلاس فشاری |
معمولاً 150، 300، 600، 900، 1500 و 2500 |
| سایز |
از سایزهای کوچک تا سایزهای بزرگ صنعتی، بسته به استاندارد و کاربرد |
| متریال |
فولاد کربنی، فولاد آلیاژی، استنلس استیل و آلیاژهای خاص |
| روش اتصال |
جوش لب‌به‌لب (Butt Weld) |
| سطح آب‌بندی |
RF، FF و RTJ |
تنوع در سایز، کلاس فشاری، متریال و نوع سطح آب‌بندی باعث می‌شود فلنج گلودار در کاربردهای مختلف قابل استفاده باشد. مشخصات نهایی باید با شرایط واقعی کار و الزامات پروژه مطابقت داشته باشد.
استاندارد فلنج گلودار
استاندارد ASME B16.5 یکی از مهم‌ترین استانداردهای مورد استفاده برای طراحی و ابعاد فلنج‌های گلودار است. این استاندارد مواردی مانند ابعاد فلنج، قطر خارجی، ضخامت، تعداد و موقعیت سوراخ‌های پیچ، ابعاد سطح آب‌بندی و کلاس فشاری را مشخص می‌کند.
استانداردهای متریال مانند ASTM و ASME برای تعیین جنس و خواص مکانیکی فلنج مورد استفاده قرار می‌گیرند. برای مثال، ASTM A105 یکی از متریال‌های رایج برای فلنج‌های فولاد کربنی فورج‌شده است و برای بسیاری از سرویس‌های صنعتی مورد استفاده قرار می‌گیرد.
هنگام خرید فلنج گلودار صنعتی، تطابق مشخصات فلنج با استانداردهای مورد نیاز پروژه اهمیت زیادی دارد؛ زیرا اختلاف در ابعاد، کلاس فشاری یا متریال می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد.
انواع فلنج گلودار
فلنج گلودار را می‌توان بر اساس طراحی گردن و نوع کاربرد به مدل‌های مختلف تقسیم کرد. دو نوع رایج آن شامل فلنج گلودار معمولی و فلنج گلو بلند است.
فلنج گلودار معمولی
این مدل دارای گردن مخروطی با طول استاندارد است و برای اتصال خطوط لوله به تجهیزات، شیرآلات و سایر اجزای سیستم پایپینگ مورد استفاده قرار می‌گیرد. طراحی گردن باعث می‌شود تنش‌های ایجادشده در محل اتصال به شکل مناسب‌تری توزیع شوند.
فلنج گلو بلند
فلنج گلو بلند یا Long Weld Neck Flange (LWN) دارای گردنی بلندتر نسبت به مدل معمولی است. این نوع فلنج در برخی کاربردهای خاص، به‌خصوص اتصال به تجهیزات، نازل‌ها و سرویس‌هایی که نیاز به گردن بلندتر دارند، مورد استفاده قرار می‌گیرد.
مزایای فلنج گلودار
طراحی فلنج گلودار و روش اتصال آن باعث شده است این محصول در بسیاری از پروژه‌های صنعتی مورد استفاده قرار گیرد. مهم‌ترین مزایای فلنج گلودار عبارت‌اند از:
- مقاومت مکانیکی بالا
- مناسب برای فشار و دمای بالا
- کاهش تمرکز تنش در محل اتصال
- اتصال جوشی مقاوم و مطمئن
- عملکرد مناسب در سیکل‌های حرارتی و فشارهای متغیر
- کاهش احتمال نشتی در سیستم
- هم‌محوری مناسب با لوله
- مقاومت مناسب در برابر ارتعاش و خستگی
- قابلیت استفاده در خطوط فرآیندی و فشار بالا
- امکان تولید در متریال‌ها و کلاس‌های فشاری مختلف
کاربرد فلنج گلودار
فلنج گلودار به دلیل استحکام بالا و قابلیت استفاده در شرایط سخت، در صنایع مختلف مورد استفاده قرار می‌گیرد. از مهم‌ترین کاربردهای آن می‌توان به صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی، صنایع دریایی، صنایع غذایی و دارویی اشاره کرد.
صنایع نفت و گاز
برای اتصال لوله‌ها به تجهیزات و اجزای مختلف سیستم پایپینگ استفاده می‌شود.
پتروشیمی و پالایشگاه
در خطوط فرآیندی و سیستم‌هایی که در معرض فشار و دمای بالا هستند کاربرد دارد.
نیروگاه‌ها
در خطوط بخار، آب، سوخت و سایر سیالات فرآیندی مورد استفاده قرار می‌گیرد.
صنایع شیمیایی
برای اتصال اجزای سیستم‌های پایپینگ در شرایط کاری مختلف استفاده می‌شود.
صنایع دریایی
در برخی خطوط و تجهیزات لوله‌کشی صنعتی و دریایی کاربرد دارد.
صنایع غذایی و دارویی
مدل‌های استنلس استیل می‌توانند برای شرایطی که مقاومت در برابر خوردگی اهمیت دارد استفاده شوند.
در خطوط انتقال نفت و گاز، این فلنج برای اتصال لوله‌ها به تجهیزات و اجزای مختلف سیستم پایپینگ استفاده می‌شود. در واحدهای پتروشیمی و شیمیایی نیز مقاومت مناسب آن در برابر فشار و دمای بالا، آن را برای خطوط فرآیندی قابل استفاده می‌کند.
فلنج گلودار فولادی و استیل
فلنج گلودار در متریال‌های مختلفی تولید می‌شود و انتخاب جنس آن باید بر اساس نوع سیال و شرایط کاری سیستم انجام شود. فلنج گلودار فولادی معمولاً برای بسیاری از خطوط عمومی و صنعتی مورد استفاده قرار می‌گیرد و از نظر استحکام مکانیکی عملکرد مناسبی دارد.
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استفاده از فلنج گلودار استیل گزینه مناسب‌تری است. گریدهایی مانند 304 و 316 از جمله استنلس استیل‌های رایج در ساخت تجهیزات و اتصالات صنعتی هستند.
| متریال |
توضیحات |
| فولاد کربنی |
مناسب برای بسیاری از خطوط عمومی و صنعتی |
| فولاد آلیاژی |
قابل استفاده بر اساس الزامات متریال و شرایط کاری پروژه |
| استنلس استیل |
مناسب برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد |
| آلیاژهای خاص |
قابل انتخاب برای کاربردهای خاص بر اساس مشخصات پروژه |
نکات مهم هنگام خرید فلنج گلودار
برای خرید فلنج گلودار باید علاوه بر قیمت، مشخصات فنی محصول را نیز بررسی کرد. سایز فلنج، کلاس فشاری، استاندارد ساخت، جنس، نوع سطح آب‌بندی و نوع کاربرد از مهم‌ترین مواردی هستند که باید قبل از خرید مشخص شوند.
- سایز فلنج: باید با ابعاد و قطر اسمی خط لوله مطابقت داشته باشد.
- کلاس فشاری: باید بر اساس فشار و دمای کاری و استاندارد پروژه انتخاب شود.
- متریال: باید با نوع سیال و شرایط محیطی سیستم سازگار باشد.
- استاندارد ساخت: مشخصات فلنج باید با استاندارد مورد نیاز پروژه مطابقت داشته باشد.
- نوع سطح آب‌بندی: نوع RF، FF یا RTJ باید متناسب با طراحی اتصال انتخاب شود.
- سازگاری ابعادی: فلنج انتخاب‌شده باید با لوله، شیرآلات و تجهیزات متصل به آن مطابقت داشته باشد.
- مدارک فنی: در پروژه‌های صنعتی، مدارک مربوط به متریال و کنترل کیفیت در صورت نیاز باید بررسی شوند.
در پروژه‌های صنعتی، انتخاب فلنج صرفاً بر اساس قیمت یا سایز کافی نیست و باید مجموعه مشخصات فنی و الزامات استاندارد پروژه در نظر گرفته شود.
قیمت فلنج گلودار
قیمت فلنج گلودار به عوامل مختلفی مانند سایز، کلاس فشاری، جنس، استاندارد ساخت، نوع سطح آب‌بندی و برند سازنده بستگی دارد. فلنج‌های استیل و آلیاژی معمولاً قیمت متفاوتی نسبت به مدل‌های فولاد کربنی دارند.
استعلام قیمت فلنج گلودار
برای دریافت قیمت دقیق، بهتر است مشخصات کامل شامل سایز، کلاس، متریال و استاندارد مورد نیاز اعلام شود تا محصول متناسب با شرایط پروژه انتخاب و قیمت‌گذاری شود.
سؤالات متداول درباره فلنج گلودار
فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange نوعی فلنج دارای گردن مخروطی‌شکل است که به‌صورت مستقیم به لوله جوش داده می‌شود و برای اتصال لوله‌ها و تجهیزات در سیستم‌های لوله‌کشی صنعتی کاربرد دارد.
فلنج گلودار چگونه به لوله متصل می‌شود؟
اتصال فلنج گلودار به لوله به روش جوش لب‌به‌لب یا Butt Weld انجام می‌شود. این روش اتصال استحکام مکانیکی بالایی ایجاد می‌کند.
تفاوت فلنج گلودار معمولی و فلنج گلو بلند چیست؟
فلنج گلودار معمولی دارای گردن مخروطی با طول استاندارد است، در حالی که فلنج گلو بلند یا LWN گردنی بلندتر دارد و در برخی کاربردهای خاص، از جمله اتصال به تجهیزات و نازل‌ها، مورد استفاده قرار می‌گیرد.
مهم‌ترین استانداردهای فلنج گلودار کدام‌اند؟
استانداردهای ابعادی ذکرشده برای فلنج گلودار شامل ASME B16.5، ASME B16.47 و EN 1092-1 هستند. انتخاب استاندارد باید بر اساس نیاز پروژه انجام شود.
هنگام خرید فلنج گلودار چه مشخصاتی باید بررسی شود؟
سایز، کلاس فشاری، متریال، استاندارد ساخت، نوع سطح آب‌بندی، نوع کاربرد، فشار و دمای کاری و سازگاری ابعادی با لوله و تجهیزات از مهم‌ترین مشخصات قابل بررسی هستند.
راهنمای انتخاب و خرید فلنج گلودار
پیش از خرید فلنج گلودار، سایز، کلاس فشاری، متریال، استاندارد و نوع سطح آب‌بندی مورد نیاز پروژه را مشخص کنید. همچنین تطابق ابعاد فلنج با لوله، شیرآلات و تجهیزات متصل را بررسی کنید. ارائه مشخصات فنی کامل، امکان انتخاب محصول متناسب با شرایط پروژه و دریافت قیمت دقیق را فراهم می‌کند.
جمع‌بندی
فلنج گلودار یکی از انواع مهم فلنج در سیستم‌های لوله‌کشی صنعتی است که با روش جوش لب‌به‌لب به لوله متصل می‌شود. این فلنج در سایزها، کلاس‌های فشاری، متریال‌ها و انواع سطوح آب‌بندی مختلف تولید می‌شود و در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها و صنایع شیمیایی کاربرد دارد. انتخاب صحیح فلنج گلودار باید بر اساس شرایط کاری، مشخصات فنی و استاندارد مورد نیاز پروژه انجام شود.
