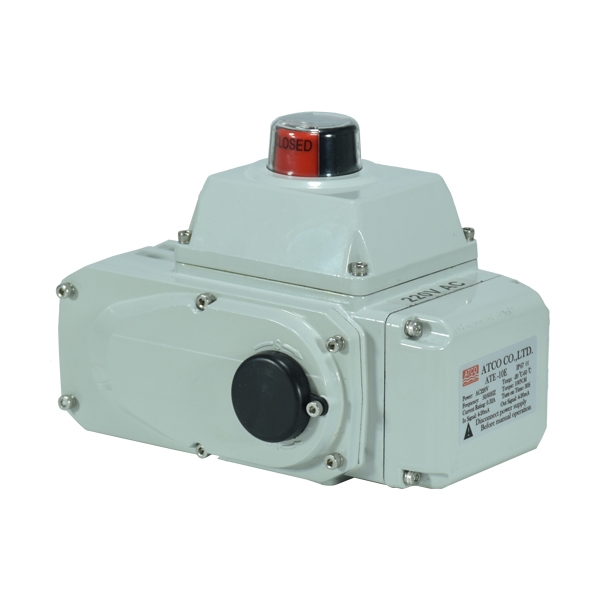

اکچویتور برقی ATCO سری ATE
اکچویتور برقی ATCO سری ATE یک عملگر الکتریکی صنعتی از نوع چرخش یک‌چهارم‌دور است که برای کنترل و باز و بسته کردن شیرهای توپی و پروانه‌ای طراحی شده است. این سری با زاویه چرخش ۹۰ درجه و گشتاور خروجی ۳۰ تا ۲۰۰۰ نیوتن‌متر، برای کاربردهای مختلف اتوماسیون شیرآلات صنعتی مورد استفاده قرار می‌گیرد.
سری ATE دارای اتصال نصب مطابق ISO 5211 است و با گزینه‌های مختلف ولتاژ از جمله 220VAC، 110VAC، 24VAC، 24VDC و 12VDC ارائه می‌شود. انتخاب مدل باید بر اساس گشتاور موردنیاز شیر، نوع شیر و ولتاژ سیستم انجام شود.
ویژگی‌های اکچویتور برقی ATCO سری ATE
سری ATE در دسته عملگرهای الکتریکی Quarter-Turn قرار می‌گیرد و برای ایجاد حرکت دورانی در شیرهایی که با چرخش محدود عمل می‌کنند طراحی شده است. این اکچویتور برای شیرهای توپی و پروانه‌ای قابل استفاده است و اتصال نصب آن مطابق استاندارد ISO 5211 در نظر گرفته شده است.
حرکت یک‌چهارم‌دور
اکچویتور ATE برای حرکت چرخشی ۹۰ درجه و کنترل شیرهای توپی و پروانه‌ای طراحی شده است.
گشتاور گسترده
این سری بازه گشتاور خروجی ۳۰ تا ۲۰۰۰ نیوتن‌متر را پوشش می‌دهد.
اتصال ISO 5211
پد نصب مطابق ISO 5211 برای نصب روی شیرها و تجهیزات سازگار با این استاندارد طراحی شده است.
مشخصات فنی اکچویتور برقی ATE
مشخصات زیر بر اساس اطلاعات ارائه‌شده برای سری ATE تنظیم شده است. هنگام سفارش، مدل دقیق، گشتاور و ولتاژ موردنیاز باید با مشخصات سیستم کنترل و شیر مورد استفاده مطابقت داشته باشد.
| مشخصه |
مقدار |
| نوع اکچویتور |
برقی چرخشی یک‌چهارم‌دور |
| سری |
ATE |
| زاویه چرخش |
۹۰ درجه |
| محدوده قابل تنظیم زاویه |
۲۰ تا ۹۵ درجه |
| گشتاور خروجی |
۳۰ تا ۲۰۰۰ نیوتن‌متر |
| نوع شیر قابل استفاده |
شیر توپی و شیر پروانه‌ای |
| استاندارد اتصال نصب |
ISO 5211 |
| ولتاژهای قابل ارائه |
220VAC، 110VAC، 24VAC، 24VDC، 12VDC و سایر گزینه‌های اعلام‌شده در کاتالوگ |
نحوه عملکرد اکچویتور برقی ATE
اکچویتور برقی انرژی الکتریکی را به حرکت دورانی تبدیل می‌کند تا شیر متصل به آن را در محدوده موردنظر باز یا بسته کند. در سری ATE، حرکت خروجی از نوع Quarter-Turn است و برای شیرهایی مانند شیرهای پروانه‌ای و توپی که با چرخش محدود عمل می‌کنند کاربرد دارد.
در ساختار داخلی این عملگر، اجزایی مانند موتور الکتریکی، چرخ‌حلزون، چرخ‌دنده، یاتاقان‌ها و آب‌بندها به کار رفته است. اتصال نصب استاندارد ISO 5211 نیز امکان استفاده از اکچویتور را روی شیرهای سازگار با این استاندارد فراهم می‌کند.
بازه گشتاور ۳۰ تا ۲۰۰۰ نیوتن‌متر
یکی از مهم‌ترین پارامترها هنگام انتخاب اکچویتور برقی، گشتاور خروجی است. سری ATE بازه‌ای از ۳۰ تا ۲۰۰۰ نیوتن‌متر را پوشش می‌دهد و انتخاب مدل باید بر اساس گشتاور موردنیاز شیر و شرایط کاری آن انجام شود.
صرفاً توجه به اندازه شیر برای انتخاب اکچویتور کافی نیست. نوع شیر، گشتاور موردنیاز برای حرکت، شرایط کاری و ولتاژ تغذیه نیز باید بررسی شوند تا عملگر متناسب با کاربرد انتخاب شود.
۳۰ نیوتن‌متر
حداقل گشتاور اعلام‌شده در محدوده سری ATE
۲۰۰۰ نیوتن‌متر
حداکثر گشتاور اعلام‌شده برای سری ATE
Quarter-Turn
مناسب برای شیرهای چرخشی مانند توپی و پروانه‌ای
زاویه چرخش و ولتاژهای قابل ارائه
زاویه چرخش
اکچویتور سری ATE برای حرکت چرخشی ۹۰ درجه طراحی شده است و محدوده حرکت آن طبق اطلاعات ارائه‌شده بین ۲۰ تا ۹۵ درجه قابل تنظیم اعلام شده است. این ویژگی امکان استفاده از عملگر را در کاربردهایی که به کنترل زاویه‌ای در محدوده عملکرد شیر نیاز دارند فراهم می‌کند.
ولتاژهای قابل ارائه
تطابق ولتاژ اکچویتور با مدار فرمان و منبع تغذیه سیستم از نکات مهم هنگام انتخاب این محصول است. در سری ATE گزینه‌هایی مانند 220 ولت AC، 110 ولت AC، 24 ولت DC، 24 ولت AC و 12 ولت DC معرفی شده‌اند.
بنابراین هنگام سفارش باید ولتاژ موردنیاز به‌صورت دقیق مشخص شود تا نسخه مناسب با سیستم کنترل انتخاب شود.
کاربردهای اکچویتور برقی ATCO سری ATE
با توجه به طراحی چرخشی یک‌چهارم‌دور، سری ATE برای اتوماسیون شیرهایی که با حرکت چرخشی ۹۰ درجه کار می‌کنند مناسب است. مهم‌ترین کاربردهای این سری عبارت‌اند از:
اتوماسیون شیرهای توپی
استفاده از حرکت دورانی اکچویتور برای باز و بسته کردن شیرهای توپی سازگار.
اتوماسیون شیرهای پروانه‌ای
تأمین حرکت چرخشی موردنیاز برای کنترل شیرهای پروانه‌ای سازگار با عملگر.
سیستم‌های کنترل جریان
قابل استفاده در سیستم‌های کنترل و قطع و وصل جریان مجهز به شیرهای Quarter-Turn.
اتوماسیون صنعتی
مناسب برای سامانه‌هایی که به حرکت دورانی الکتریکی برای کنترل شیر نیاز دارند.
مزایای استفاده از اکچویتور برقی ATE
استفاده از اکچویتور برقی در سیستم‌های صنعتی امکان کنترل مکانیزه شیر را فراهم می‌کند و نیاز به عملکرد دستی را کاهش می‌دهد. در سری ATE، تنوع گشتاور و گزینه‌های مختلف ولتاژ امکان انتخاب عملگر متناسب با مشخصات سیستم را فراهم می‌کند.
- حرکت چرخشی یک‌چهارم‌دور: مناسب برای شیرهایی که با چرخش محدود عمل می‌کنند.
- بازه گشتاور ۳۰ تا ۲۰۰۰ نیوتن‌متر: امکان انتخاب مدل متناسب با گشتاور موردنیاز شیر.
- اتصال مطابق ISO 5211: مناسب برای شیرها و تجهیزات سازگار با این استاندارد.
- تنوع ولتاژ: ارائه گزینه‌هایی مانند 220VAC، 110VAC، 24VAC، 24VDC و 12VDC.
- قابلیت استفاده برای شیرهای توپی و پروانه‌ای: طراحی شده برای اتوماسیون شیرهای Quarter-Turn.
- کنترل مکانیزه شیر: تبدیل انرژی الکتریکی به حرکت دورانی برای باز و بسته کردن شیر.
تست و کنترل کیفیت اکچویتور ATE
طبق اطلاعات ارائه‌شده برای سری ATE، هر اکچویتور تولیدشده به‌صورت جداگانه مورد آزمایش قرار می‌گیرد. این آزمایش‌ها شامل بررسی نشتی داخلی و خارجی، زاویه چرخش و مقدار گشتاور است.
همچنین بدنه عملگر با اطلاعاتی مانند سال و ماه تولید، اندازه و شماره سریال مشخص می‌شود. این اطلاعات می‌توانند برای شناسایی محصول و بررسی مشخصات آن مورد استفاده قرار گیرند.
نکات مهم هنگام انتخاب اکچویتور برقی
۱. گشتاور موردنیاز شیر
گشتاور اکچویتور باید با گشتاور موردنیاز شیر تناسب داشته باشد. این پارامتر یکی از اصلی‌ترین عوامل تعیین مدل مناسب است.
۲. نوع شیر
سری ATE برای شیرهای چرخشی مانند شیر توپی و پروانه‌ای طراحی شده است؛ بنابراین نوع و مکانیزم شیر باید پیش از خرید بررسی شود.
۳. ولتاژ تغذیه
ولتاژ موجود در سیستم باید با نسخه انتخاب‌شده اکچویتور مطابقت داشته باشد. سری ATE گزینه‌های مختلف AC و DC دارد.
۴. استاندارد اتصال
پیش از نصب باید سازگاری اتصال شیر و اکچویتور بررسی شود. سری ATE دارای پد نصب مطابق ISO 5211 است.
در کنار موارد فوق، زاویه عملکرد و شرایط کاری نیز باید پیش از انتخاب مدل بررسی شود تا اکچویتور با نیاز واقعی سیستم اتوماسیون شیر مطابقت داشته باشد.
قیمت اکچویتور برقی ATCO
قیمت اکچویتور برقی ATCO سری ATE تحت تأثیر عواملی مانند مقدار گشتاور، ولتاژ تغذیه و مشخصات مدل انتخابی قرار دارد. به همین دلیل برای دریافت قیمت دقیق، ابتدا باید مشخصات شیر و شرایط کاری بررسی و سپس مدل مناسب انتخاب شود.
مقایسه مشخصات فنی مدل‌های مختلف پیش از خرید می‌تواند به انتخاب محصول متناسب با نیاز سیستم کمک کند. هنگام استعلام قیمت، اعلام نوع شیر، گشتاور موردنیاز و ولتاژ تغذیه باعث می‌شود مدل موردنظر دقیق‌تر مشخص شود.
سؤالات متداول درباره اکچویتور برقی ATE
اکچویتور برقی ATCO سری ATE برای چه شیرهایی استفاده می‌شود؟
سری ATE برای شیرهای چرخشی یک‌چهارم‌دور، به‌ویژه شیرهای توپی و پروانه‌ای طراحی شده است.
گشتاور اکچویتور برقی ATE چقدر است؟
بازه گشتاور خروجی سری ATE از ۳۰ تا ۲۰۰۰ نیوتن‌متر اعلام شده است.
زاویه چرخش اکچویتور ATE چقدر است؟
این سری برای چرخش ۹۰ درجه طراحی شده و محدوده قابل تنظیم زاویه آن بین ۲۰ تا ۹۵ درجه اعلام شده است.
اکچویتور ATE با چه ولتاژهایی ارائه می‌شود؟
گزینه‌های اعلام‌شده شامل 220VAC، 110VAC، 24VAC، 24VDC و 12VDC است و گزینه‌های دیگر نیز طبق کاتالوگ قابل ارائه هستند.
استاندارد اتصال اکچویتور ATE چیست؟
اتصال نصب سری ATE مطابق استاندارد ISO 5211 در نظر گرفته شده است و باید سازگاری شیر با این استاندارد بررسی شود.
برای انتخاب اکچویتور ATE چه پارامترهایی مهم هستند؟
گشتاور موردنیاز شیر، نوع شیر، ولتاژ تغذیه، زاویه عملکرد و سازگاری اتصال از پارامترهای مهم هنگام انتخاب این اکچویتور هستند.
خرید اکچویتور برقی ATCO سری ATE
برای خرید اکچویتور برقی سری ATE، ابتدا نوع شیر، گشتاور موردنیاز، زاویه عملکرد و ولتاژ تغذیه سیستم را مشخص کنید. سپس سازگاری اتصال شیر با ISO 5211 و مشخصات مدل موردنظر را بررسی کنید.
سری ATE با گشتاور خروجی ۳۰ تا ۲۰۰۰ نیوتن‌متر و گزینه‌های مختلف ولتاژ، برای اتوماسیون شیرهای توپی و پروانه‌ای قابل استفاده است. انتخاب دقیق مدل بر اساس مشخصات واقعی شیر و شرایط کاری، بخش مهمی از فرآیند خرید این عملگر است.
