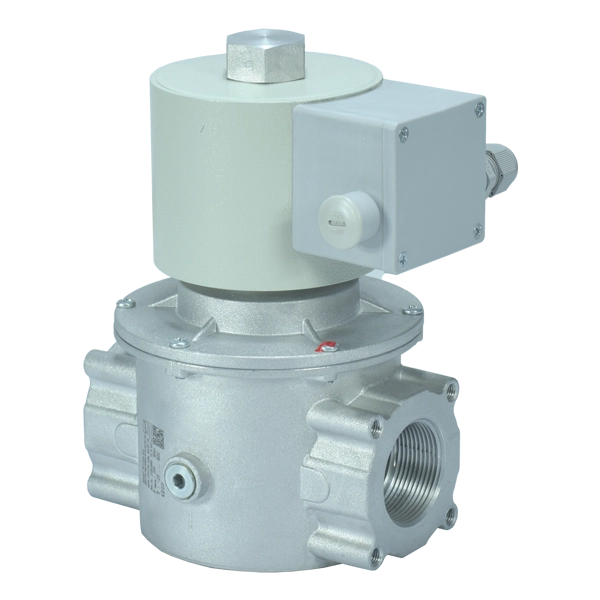

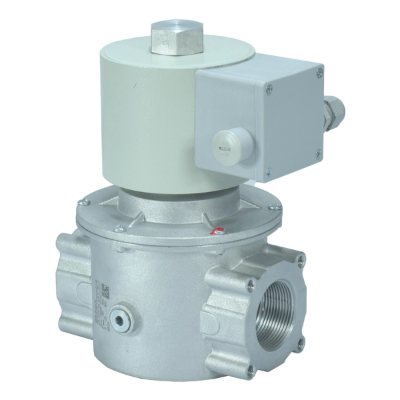

شیر برقی تک ضرب ستاک سایز 1.1/2 اینچ مدل SET145/RQ
شیر برقی تک ضرب ستاک مدل SET145/RQ در سایز 1.1/2 اینچ، معادل DN40، یکی از تجهیزات کنترل جریان گاز در خطوط مشعل و سیستمهای گازرسانی است. این شیر با عملکرد سریع و وضعیت عادی بسته (Normally Closed) برای قطع و وصل جریان گاز مورد استفاده قرار میگیرد.
مدل SET145/RQ برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده و با تغذیه 230 ولت، اتصال رزوهای Rp 1.1/2 اینچ، حداکثر فشار ورودی کاری 360 میلیبار و درجه حفاظت IP65 عرضه میشود.
SET145/RQ DN40 | 1.1/2 اینچ Normally Closed
مشخصات فنی شیر برقی ستاک سایز 1.1/2 اینچ
| مشخصه |
مقدار |
| برند |
ستاک |
| مدل |
SET145/RQ |
| سایز موردنظر |
1.1/2 اینچ |
| سایز نامی |
DN40 |
| نوع عملکرد |
سریع بازشونده، تک ضرب |
| وضعیت عادی |
بسته (NC) |
| فشار ورودی کاری حداکثر |
360 میلیبار |
| ولتاژ تغذیه |
230 ولت، 50–60 هرتز |
| تلرانس ولتاژ مجاز |
15- تا 10+ درصد |
| محدوده دمای کاری |
20- تا 60+ درجه سانتیگراد |
| نوع گاز |
گاز طبیعی، گاز مایع، گاز شهری |
| درجه حفاظت |
IP65 |
| حداکثر سیکل کاری |
190 سیکل در ساعت |
| گلند کابل |
PG11 |
| نوع اتصال |
رزوهای |
| نوع رزوه |
Rp 1.1/2 اینچ |
| استاندارد اتصال |
EN 10226 و ISO 7-1 |
| استانداردهای محصول |
ISIRI 6800، EN 161 و EN 13611 |
| کلاس گازبندی |
A |
| گروه |
2 |
| صافی داخلی |
توری فلزی |
ویژگیهای شیر برقی تک ضرب SET145/RQ
شیر برقی ستاک SET145/RQ از نوع سریع بازشونده و تک ضرب است و در حالت عادی مسیر عبور گاز را بسته نگه میدارد. با برقدار شدن بوبین، مسیر گاز باز میشود و با قطع جریان برق، شیر بسته شده و جریان گاز متوقف خواهد شد.
عملکرد سریع
برای مدارهایی که قطع و وصل سریع جریان گاز در آنها اهمیت دارد، طراحی شده است.
وضعیت عادی بسته
در حالت بدون برق بسته است و با قطع جریان برق، مسیر گاز بسته میشود.
صافی داخلی
مجهز به توری فلزی داخلی برای جلوگیری از ورود ذرات موجود در مسیر به بخشهای داخلی کنترل است.
تغذیه 230 ولت
با ولتاژ 230 ولت و فرکانس 50 تا 60 هرتز کار میکند.
محدوده دمای کاری
محدوده دمای مجاز کاری از 20- تا 60+ درجه سانتیگراد است.
حفاظت IP65
این مدل با درجه حفاظت IP65 و گلند کابل PG11 عرضه میشود.
کاربرد شیر برقی ستاک 1.1/2 اینچ
شیر برقی تک ضرب ستاک مدل SET145/RQ در سیستمهای کنترل خط گاز، تجهیزات مشعل و تأسیسات گازرسانی مورد استفاده قرار میگیرد. این مدل برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده و میتواند در مدارهای کنترلی دارای تجهیزات قطع و وصل جریان گاز نصب شود.
- کنترل جریان گاز در خطوط مشعل
- قطع و وصل جریان گاز در سیستمهای گازرسانی
- استفاده در مدارهای مجهز به پرشر سوئیچ و ترموستات
- استفاده در تجهیزات گرمایشی و صنعتی دارای خط گاز
- کنترل گاز طبیعی، گاز مایع و گاز شهری
اتصال و نصب شیر برقی SET145/RQ
سایز 1.1/2 اینچ این محصول با اتصال DN40 و رزوه Rp 1.1/2 اینچ عرضه میشود. پیش از نصب، مسیر لولهکشی باید از ذرات و آلودگیهای خارجی پاک شود و فشار خط پایینتر از حداکثر فشار کاری شیر باشد.
جهت عبور گاز باید مطابق علامت مشخصشده روی بدنه شیر رعایت شود. طبق دستورالعمل فنی، نصب شیر بهصورت عمودی و با قرار گرفتن واحد برق در قسمت بالایی توصیه شده است و نباید شیر بهگونهای نصب شود که واحد برق در سمت پایین قرار بگیرد.
نکات مهم نصب
- پیش از نصب، مسیر لولهکشی را از ذرات و آلودگیهای خارجی پاک کنید.
- فشار خط را پایینتر از حداکثر فشار ورودی کاری 360 میلیبار نگه دارید.
- جهت عبور گاز را مطابق علامت مشخصشده روی شیر رعایت کنید.
- شیر را بهصورت عمودی و با واحد برق در قسمت بالایی نصب کنید.
- پس از نصب، اتصالات را کنترل کرده و از نبود نشتی اطمینان حاصل کنید.
تفاوت شیر برقی تک ضرب و تدریجی ستاک
شیر برقی تک ضرب یا سریع بازشونده برای قطع و وصل سریع جریان گاز طراحی شده است؛ در مقابل، شیرهای برقی تدریجی یا آرام مسیر گاز را بهصورت کنترلشدهتر باز میکنند. بنابراین انتخاب میان این دو نوع شیر باید بر اساس نحوه عملکرد مشعل، مدار کنترل و نیاز سیستم به سرعت باز و بسته شدن انجام شود.
| ویژگی |
شیر برقی تک ضرب |
شیر برقی تدریجی |
| نوع عملکرد |
سریع بازشونده |
باز شدن کنترلشدهتر |
| کاربرد اصلی |
قطع و وصل سریع جریان گاز |
کنترل تدریجیتر مسیر گاز |
| مدل مورد بررسی |
SET145/RQ |
در این صفحه بررسی نمیشود |
مزایای استفاده از شیر برقی SET145/RQ
کنترل سریع جریان گاز
عملکرد سریع تک ضرب امکان قطع و وصل جریان گاز را در مدارهای موردنیاز فراهم میکند.
سازگاری با انواع گاز
این مدل برای استفاده با گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
حفاظت IP65
درجه حفاظت IP65 یکی از مشخصات فنی این مدل برای بخش الکتریکی محصول است.
صافی توری فلزی داخلی
توری فلزی داخلی برای جلوگیری از ورود ذرات موجود در مسیر به بخشهای داخلی کنترل در نظر گرفته شده است.
قیمت شیر برقی تک ضرب ستاک سایز 1.1/2 اینچ
قیمت شیر برقی تک ضرب ستاک سایز 1.1/2 اینچ مدل SET145/RQ به عواملی مانند مدل دقیق، سایز اتصال، مشخصات الکتریکی و شرایط تأمین کالا بستگی دارد. هنگام بررسی قیمت و خرید، تطبیق فشار ورودی مجاز، ولتاژ بوبین، سایز اتصال و نوع گاز مصرفی با مشخصات سیستم اهمیت دارد.
خرید شیر برقی تک ضرب ستاک SET145/RQ
برای خرید شیر برقی تک ضرب ستاک مدل SET145/RQ سایز 1.1/2 اینچ، کد محصول و مشخصات فنی سیستم را با مشخصات شیر تطبیق دهید. مدل DN40 دارای اتصال رزوهای Rp 1.1/2 اینچ، حداکثر فشار ورودی کاری 360 میلیبار و تغذیه 230 ولت است و برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
سؤالات متداول
این مدل از نوع Normally Closed یا NC است؛ یعنی در حالت عادی بسته است و با برقدار شدن بوبین مسیر عبور گاز باز میشود.
سایز 1.1/2 اینچ این مدل معادل سایز نامی DN40 است و اتصال آن رزوهای با نوع رزوه Rp 1.1/2 اینچ است.
حداکثر فشار ورودی کاری اعلامشده برای شیر برقی SET145/RQ برابر با 360 میلیبار است.
این مدل برای گاز طبیعی، گاز مایع و گاز شهری طراحی شده است.
تغذیه این مدل 230 ولت با فرکانس 50 تا 60 هرتز است و تلرانس ولتاژ مجاز آن 15- تا 10+ درصد اعلام شده است.
بله، این مدل دارای صافی داخلی از نوع توری فلزی است که برای جلوگیری از ورود ذرات موجود در مسیر به بخشهای داخلی کنترل در نظر گرفته شده است.
جمعبندی
شیر برقی تک ضرب ستاک SET145/RQ سایز 1.1/2 اینچ با اتصال DN40، عملکرد سریع و وضعیت عادی بسته، برای کنترل و قطع و وصل جریان گاز در سیستمهای مختلف گازرسانی و مشعل طراحی شده است.
پشتیبانی از گاز طبیعی، گاز مایع و گاز شهری، حداکثر فشار ورودی کاری 360 میلیبار، برق 230 ولت، درجه حفاظت IP65 و صافی توری فلزی داخلی از مشخصات مهم این مدل هستند.
انتخاب شیر برقی متناسب با خط گاز
پیش از خرید SET145/RQ، سایز اتصال، فشار ورودی، نوع گاز، مشخصات الکتریکی و شرایط کاری سیستم را با مشخصات فنی محصول تطبیق دهید تا مدل متناسب با خط گاز انتخاب شود.
