شیر برقی خاموش باز SET147؛ مشخصات، کاربرد و خرید

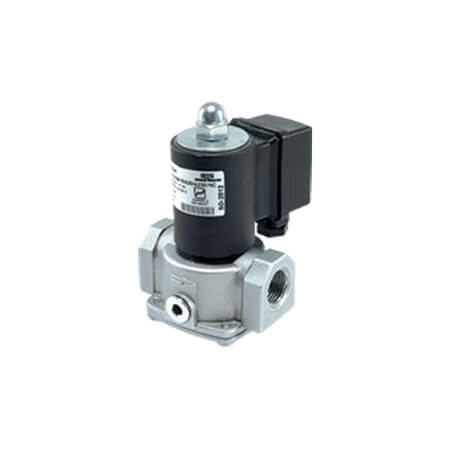

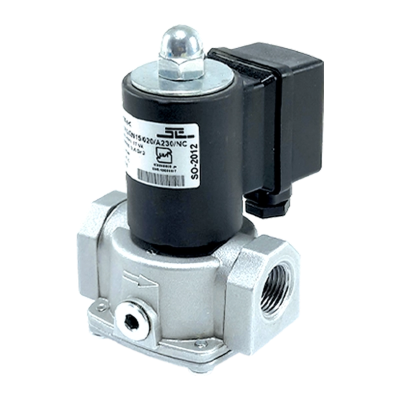

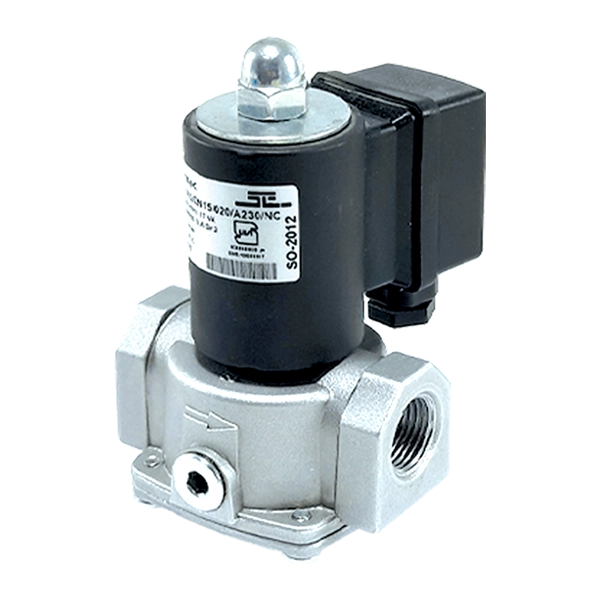

شیر برقی خاموش باز SET147 یک شیر برقی تکضرب برای کنترل جریان گاز است که در حالت عادی باز بوده و با برقدار شدن سیمپیچ، مسیر گاز را میبندد. این محصول برای مدارهای کنترل و ایمنی گاز با منطق عملکرد Normally Open طراحی شده است.
- مدل: SET147
- نوع: شیر برقی تکضرب
- عملکرد: خاموش باز (Normally Open)
- ولتاژ: 230 ولت
- فرکانس: 50 تا 60 هرتز
- فشار ورودی: تا 360 میلیبار
شیر برقی خاموش باز SET147 چیست؟
شیر برقی خاموش باز SET147 یک سولنوئید ولو تکضرب برای کنترل جریان گاز است که با فرمان الکتریکی عمل میکند. این شیر در حالت عادی باز است و با اعمال برق به سیمپیچ، مکانیزم داخلی آن فعال شده و مسیر عبور گاز بسته میشود.
عملکرد این محصول با شیرهای نرمال بسته متفاوت است. در شیرهای خاموش باز، وضعیت پایه شیر باز بوده و فرمان الکتریکی برای بستن مسیر مورد استفاده قرار میگیرد. بنابراین هنگام طراحی مدار کنترل گاز، نوع عملکرد شیر باید با منطق عملکرد سیستم کنترل و ایمنی هماهنگ باشد.
عملکرد Normally Open در SET147
در حالت عادی، شیر SET147 باز است و گاز میتواند از مسیر عبور کند. زمانی که سیمپیچ شیر برقدار میشود، شیر بسته شده و جریان گاز متوقف میشود. با قطع برق نیز شیر مجدداً به وضعیت باز برمیگردد.
| وضعیت شیر |
شرایط |
وضعیت مسیر گاز |
| حالت عادی |
سیمپیچ بدون برق |
باز |
| فرمان الکتریکی |
سیمپیچ برقدار |
بسته و جریان گاز قطع میشود |
| قطع برق |
برق سیمپیچ قطع میشود |
شیر مجدداً باز میشود |
این عملکرد برای مدارهایی که فرمان قطع گاز از طریق تجهیزات کنترلی مانند سوئیچ فشار، ترموستات یا سایر تجهیزات ایمنی صادر میشود، اهمیت دارد.
ویژگیهای شیر برقی خاموش باز SET147
عملکرد Normally Open
شیر در حالت عادی باز است و با دریافت فرمان الکتریکی، مسیر گاز را میبندد.
عملکرد تکضرب
SET147 از نوع شیر برقی تکضرب است و برای عملکرد مشخص باز و بسته شدن در پاسخ به فرمان الکتریکی طراحی شده است.
مناسب برای سیستمهای گاز
این محصول برای استفاده با گاز طبیعی، گاز مایع، گاز شهری و هوا معرفی شده است.
فشار ورودی تا 360 میلیبار
فشار ورودی اعلامشده برای شیر SET147 تا 360 میلیبار است و باید با فشار واقعی خط مطابقت داشته باشد.
تغذیه 230 ولت
ولتاژ تغذیه اعلامشده 230 ولت و فرکانس برق مورد نیاز 50 تا 60 هرتز است.
محدوده دمای کاری
محدوده دمای اعلامشده برای این محصول 20- تا 60 درجه سانتیگراد است.
مشخصات فنی شیر برقی SET147
مشخصات فنی شیر برقی خاموش باز SET147 شامل نوع عملکرد، فشار ورودی، ولتاژ تغذیه، فرکانس، محدوده دمای کاری، سیالات قابل استفاده و استانداردهای اعلامشده برای محصول است.
| مشخصه |
مقدار |
| مدل |
SET147 |
| نوع |
شیر برقی تکضرب |
| نوع عملکرد |
خاموش باز / Normally Open |
| فشار ورودی |
تا 360 میلیبار |
| ولتاژ تغذیه |
230 ولت |
| فرکانس |
50 تا 60 هرتز |
| محدوده دمای کاری |
20- تا 60 درجه سانتیگراد |
| سیالات قابل استفاده |
گاز طبیعی، گاز مایع، گاز شهری و هوا |
| استانداردها |
EN 161 و EN 16304، گروه 2 |
| کشور سازنده |
ایران |
| گارانتی |
24 ماه |
| بیمه |
60 ماه |
| خدمات پس از فروش |
120 ماه |
کاربردهای شیر برقی خاموش باز SET147
شیر برقی SET147 برای کنترل جریان انواع گازهای مورد استفاده در سیستمهای گازرسانی و تجهیزات گازسوز طراحی شده است. عملکرد خاموش باز این شیر، آن را برای مدارهایی که فرمان الکتریکی وظیفه بستن مسیر گاز را بر عهده دارد، قابل استفاده میکند.
سیستمهای ایمنی گاز
تجهیزات کنترلی میتوانند در شرایط مشخص فرمان قطع جریان را صادر کنند و SET147 با دریافت فرمان الکتریکی، مسیر گاز را میبندد.
تجهیزات گازسوز
این شیر میتواند در مدار کنترل تجهیزات گازسوز قرار گرفته و مطابق فرمان سیستم، مسیر عبور گاز را قطع یا مجدداً برقرار کند.
سیستمهای کنترل مشعل
شیر برقی یکی از اجزای مدار کنترل جریان گاز در سیستمهای مشعل است و مدل SET147 برای عملکرد خاموش باز ارائه شده است.
مدارهای دارای فرمان قطع گاز
در مدارهایی که تجهیزات کنترلی مانند سوئیچ فشار یا ترموستات فرمان قطع گاز صادر میکنند، عملکرد Normally Open اهمیت دارد.
مزایای شیر برقی خاموش باز SET147
عملکرد خاموش باز
در حالت عادی مسیر گاز باز است و فرمان الکتریکی برای بستن شیر مورد استفاده قرار میگیرد.
عملکرد تکضرب
ساختار تکضرب برای مدارهایی مناسب است که به عملکرد مشخص باز و بسته شدن شیر در پاسخ به فرمان الکتریکی نیاز دارند.
بازگشت به وضعیت باز پس از قطع برق
پس از قطع جریان برق، شیر مجدداً به وضعیت باز برمیگردد؛ بنابراین این ویژگی باید در طراحی مدار کنترل و ایمنی سیستم لحاظ شود.
قابل استفاده با چند سیال
طبق مشخصات محصول، SET147 برای گاز طبیعی، گاز مایع، گاز شهری و هوا قابل استفاده است.
نکات مهم هنگام انتخاب شیر برقی SET147
برای انتخاب صحیح شیر برقی خاموش باز، تنها توجه به نام و مدل محصول کافی نیست. مشخصات فنی سیستم باید با مشخصات شیر مطابقت داشته باشد. مهمترین موارد قابل بررسی شامل فشار ورودی، نوع گاز، ولتاژ تغذیه، دمای محیط و منطق عملکرد مدار کنترل است.
بررسی نوع گاز
طبق اطلاعات محصول، SET147 برای گاز طبیعی، گاز مایع، گاز شهری و هوا طراحی شده است. نوع سیال مورد استفاده باید با مشخصات محصول مطابقت داشته باشد.
بررسی فشار کاری
فشار ورودی سیستم باید با محدوده اعلامشده برای شیر مطابقت داشته باشد. فشار ورودی این مدل تا 360 میلیبار اعلام شده است.
بررسی ولتاژ تغذیه
ولتاژ تغذیه اعلامشده 230 ولت با فرکانس 50 تا 60 هرتز است؛ مشخصات برق مدار فرمان باید پیش از نصب بررسی شود.
توجه به منطق مدار کنترل
از آنجا که SET147 از نوع Normally Open است، عملکرد شیر باید با منطق طراحیشده برای مدار کنترل و ایمنی سیستم مطابقت داشته باشد.
نکته مهم: فشار واقعی خط، نوع گاز، ولتاژ تغذیه و منطق عملکرد مدار را پیش از انتخاب و نصب شیر با مشخصات SET147 تطبیق دهید.
استاندارد و خدمات شیر برقی SET147
شیر برقی خاموش باز SET147 مطابق اطلاعات ارائهشده با استانداردهای EN 161 و EN 16304 در گروه 2 معرفی شده است. کشور سازنده این محصول ایران اعلام شده است.
برای این محصول 24 ماه گارانتی، 60 ماه بیمه و 120 ماه خدمات پس از فروش اعلام شده است. این موارد در زمان بررسی و انتخاب تجهیزات کنترل و ایمنی گاز میتوانند در ارزیابی شرایط تأمین و خدمات محصول مورد توجه قرار گیرند.
قیمت شیر برقی خاموش باز SET147
قیمت شیر برقی خاموش باز SET147 به شرایط تأمین، موجودی و وضعیت بازار تجهیزات کنترل گاز بستگی دارد. برای بررسی قیمت، علاوه بر هزینه محصول، باید مشخصات فنی آن با شرایط کاری سیستم نیز تطبیق داده شود.
با توجه به عملکرد Normally Open، فشار ورودی تا 360 میلیبار، تغذیه 230 ولت و قابلیت استفاده با گاز طبیعی، گاز مایع، گاز شهری و هوا، بررسی این مشخصات پیش از ثبت سفارش اهمیت دارد.
خرید شیر برقی SET147
برای خرید شیر برقی خاموش باز SET147، ابتدا فشار خط، نوع گاز، ولتاژ تغذیه و منطق عملکرد مدار را با مشخصات محصول تطبیق دهید. این مدل برای سیستمهایی طراحی شده است که شیر در حالت عادی باز بوده و با دریافت فرمان الکتریکی مسیر گاز را میبندد.
فارا امکان دریافت مشاوره تخصصی و مهندسی، دریافت پیشفاکتور، ضمانت اصالت کالا و خدمات پس از فروش را برای مشتریان فراهم میکند. در صورت تردید درباره انتخاب شیر مناسب، بررسی شرایط واقعی سیستم پیش از ثبت سفارش میتواند به انتخاب مدل متناسب کمک کند.
انتخاب شیر برقی متناسب با مدار گاز
اگر به شیر برقی خاموش باز برای مدار کنترل یا ایمنی گاز نیاز دارید، مشخصات SET147 را با فشار خط، نوع گاز، ولتاژ و منطق عملکرد سیستم خود تطبیق دهید.
سؤالات متداول درباره شیر برقی خاموش باز SET147
SET147 یک شیر برقی تکضرب با عملکرد خاموش باز یا Normally Open است. شیر در حالت عادی باز بوده و با برقدار شدن سیمپیچ بسته میشود.
در حالت عادی مسیر گاز در SET147 باز است. با اعمال برق به سیمپیچ، شیر بسته شده و جریان گاز قطع میشود. با قطع برق، شیر مجدداً باز میشود.
دامنه فشار ورودی اعلامشده برای شیر برقی SET147 تا 360 میلیبار است.
ولتاژ تغذیه اعلامشده برای SET147 برابر با 230 ولت و فرکانس آن 50 تا 60 هرتز است.
طبق مشخصات ارائهشده، SET147 برای گاز طبیعی، گاز مایع، گاز شهری و هوا قابل استفاده است.
محدوده دمای اعلامشده برای شیر برقی SET147 از 20- تا 60 درجه سانتیگراد است.
پس از قطع جریان برق، شیر SET147 مجدداً به وضعیت باز برمیگردد و مسیر گاز برقرار میشود.
جمعبندی
شیر برقی خاموش باز SET147 یک شیر برقی تکضرب با عملکرد Normally Open است که در حالت عادی باز بوده و با برقدار شدن سیمپیچ مسیر گاز را میبندد. این محصول با فشار ورودی تا 360 میلیبار، ولتاژ 230 ولت، فرکانس 50 تا 60 هرتز و محدوده دمای کاری 20- تا 60 درجه سانتیگراد معرفی شده و برای گاز طبیعی، گاز مایع، گاز شهری و هوا قابل استفاده است. پیش از خرید، تطبیق فشار خط، نوع گاز، ولتاژ و منطق عملکرد مدار با مشخصات SET147 اهمیت دارد.
