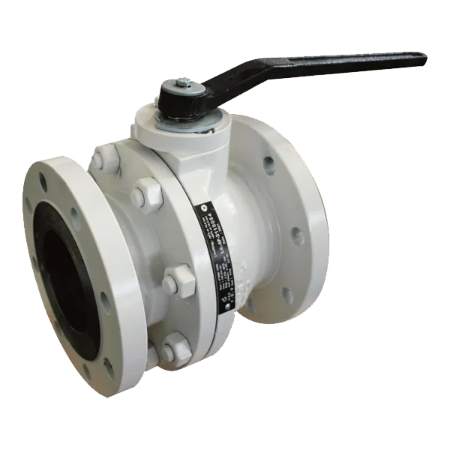

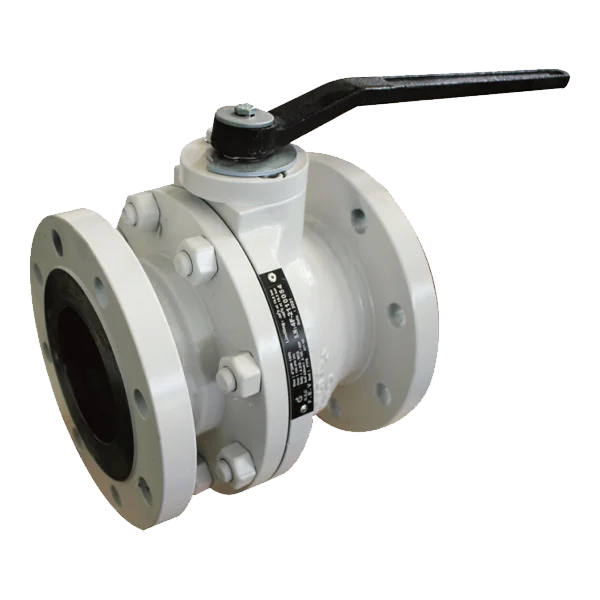

شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان چیست؟
شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان یک شیر صنعتی برای قطع و وصل جریان است که از یک توپ یا Ball برای کنترل مسیر عبور سیال استفاده می‌کند. با چرخش اهرم، توپ داخلی تغییر وضعیت داده و مسیر عبور سیال باز یا بسته می‌شود.
مدل فلوتینگ این خانواده در سایزهای مختلف از ۱ تا ۶ اینچ و کلاس‌های فشاری ANSI 150 و ANSI 300 ارائه شده است. مدل موردنظر در این صفحه، شیر توپی ۴ اینچ کلاس 150 است که با اتصال فلنجی، ساختار دو تکه و مسیر عبور Full Bore ارائه می‌شود.

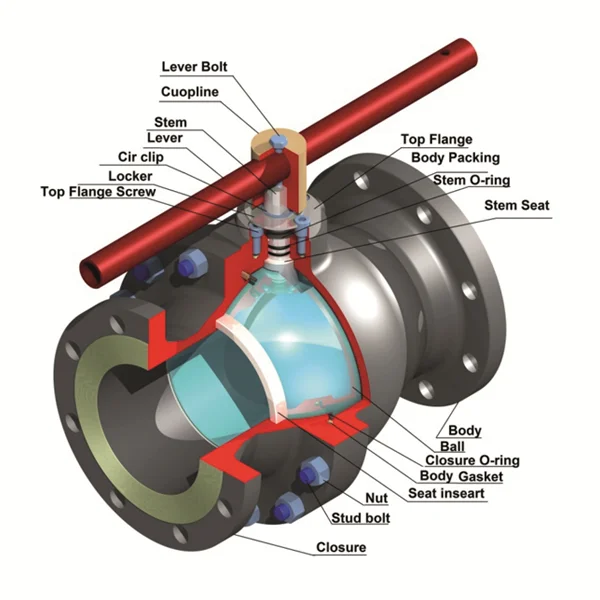

ساختار شیر توپی فلنجی گازسوزان
شیر توپی فلنجی گازسوزان دارای ساختار دو تکه و مسیر عبور کامل یا Full Bore است. در این طراحی، مسیر عبور داخلی شیر به‌گونه‌ای در نظر گرفته شده که محدودیت ناشی از کاهش قطر داخلی مسیر وجود نداشته باشد.
این مدل همچنین به سیستم ضدالکتریسیته ساکن یا Anti-Static Device مجهز است. اتصال شیر از نوع فلنجی بوده و نصب آن در خط با استفاده از فلنج‌های متناسب با استاندارد و ابعاد موردنیاز انجام می‌شود.
ویژگی‌ها و مزایای شیر توپی فلنجی ۴ اینچ کلاس 150
ساختار فلوتینگ
شیر توپی موردنظر با ساختار Floating Ball برای قطع و وصل جریان طراحی شده است.
مسیر عبور Full Bore
طراحی Full Bore برای خطوطی که حفظ مسیر عبور جریان اهمیت دارد.
اتصال فلنجی
اتصال فلنجی برای نصب شیر در خطوط و تجهیزات دارای اتصال فلنج به فلنج.
طراحی Fire Safe
طراحی ایمن در برابر حریق مطابق API 6FA اعلام شده است.
مزایای فنی و کاربردی
- عملکرد اهرمی برای قطع و وصل دستی جریان.
- ساختار دو تکه شیر توپی.
- مسیر عبور کامل یا Full Bore.
- اتصال فلنجی برای نصب در خطوط لوله و تجهیزات صنعتی.
- بدنه از جنس ASTM A216 WCB.
- توپ و ساقه از ASTM A105 به همراه پوشش ENP.
- سیت از جنس PTFE.
- مجهز به سیستم ضدالکتریسیته ساکن.
- طراحی مطابق API 6D و طراحی Fire Safe مطابق API 6FA.
مشخصات فنی شیر توپی فلنجی ۴ اینچ کلاس 150
| برند |
گازسوزان |
| نوع شیر |
شیر توپی فلوتینگ |
| سایز |
۴ اینچ |
| کلاس فشاری |
ANSI Class 150 |
| ساختار |
دو تکه |
| نوع مسیر عبور |
Full Bore |
| نوع اتصال |
فلنجی |
| نوع عملکرد |
اهرم دستی |
| جنس بدنه |
ASTM A216 WCB |
| جنس توپ و ساقه |
ASTM A105 + ENP |
| جنس سیت |
PTFE |
| سیستم ضدالکتریسیته ساکن |
دارد |
| استاندارد طراحی |
API 6D |
| طراحی Fire Safe |
API 6FA |
| استاندارد تست |
API 6D و API 598 |
| فشار کاری اعلام‌شده کلاس 150 |
حداکثر ۲۰ بار |
فشار و دمای کاری شیر توپی ۴ اینچ کلاس 150
شیر توپی ۴ اینچ کلاس 150 باید متناسب با فشار و دمای واقعی خط انتخاب شود. در کاتالوگ گازسوزان، فشار کاری کلاس 150 بر اساس دمای کاری مشخص شده است و مقدار فشار با تغییر دما تغییر می‌کند.
| دما |
فشار اعلام‌شده |
| ۲۹- درجه سانتی‌گراد |
۱۹.۶ بار |
| ۸۰ درجه سانتی‌گراد |
۱۸.۳ بار |
همچنین فشار کاری کلی اعلام‌شده برای شیرهای کلاس 150 این خانواده حداکثر ۲۰ بار است. بنابراین هنگام انتخاب شیر، بررسی هم‌زمان فشار و دمای واقعی خط اهمیت دارد.
جنس بدنه و اجزای شیر توپی فلنجی ۴ اینچ گازسوزان
بدنه شیر توپی فلنجی گازسوزان از متریال ASTM A216 WCB ساخته شده است. برای توپ و ساقه نیز ASTM A105 + ENP و برای سیت شیر PTFE در مشخصات محصول اعلام شده است.
انتخاب صحیح متریال شیر بر اساس فشار، دما و نوع سیال عبوری اهمیت دارد و باید پیش از خرید با شرایط عملیاتی خط مطابقت داده شود.
شیر توپی فلنجی Full Bore چیست؟
Full Bore به ساختاری گفته می‌شود که مسیر عبور داخلی شیر محدودیت قابل‌توجهی در قطر مسیر ایجاد نمی‌کند. این طراحی برای خطوطی که حفظ مسیر عبور جریان اهمیت دارد، مورد استفاده قرار می‌گیرد.
شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان نیز با طراحی Full Bore ارائه شده است و می‌تواند برای خطوط صنعتی که به مسیر عبور کامل جریان نیاز دارند مورد استفاده قرار گیرد؛ انتخاب نهایی باید بر اساس شرایط واقعی خط انجام شود.
کاربردهای شیر توپی فلنجی ۴ اینچ کلاس 150
شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان برای قطع و وصل جریان در خطوط صنعتی و تأسیسات انتقال سیالات کاربرد دارد. با توجه به اتصال فلنجی و ساختار صنعتی، این شیر می‌تواند در بخش‌هایی از صنایع مختلف که شرایط فشار، دما و نوع سیال با مشخصات محصول مطابقت دارد مورد استفاده قرار گیرد.
- خطوط انتقال گاز
- تأسیسات صنایع نفت و گاز
- واحدهای پتروشیمی
- خطوط انتقال سیالات صنعتی
- تجهیزات صنعتی و فرایندی
- سیستم‌های نیازمند قطع و وصل سریع جریان
- خطوط دارای اتصال فلنجی
عملکرد اهرمی شیر توپی فلنجی ۴ اینچ
شیر توپی ۴ اینچ کلاس 150 گازسوزان با استفاده از اهرم به‌صورت دستی عمل می‌کند. با چرخش اهرم، موقعیت توپ داخلی تغییر کرده و مسیر عبور سیال باز یا بسته می‌شود.
عملکرد اهرمی امکان قطع و وصل مستقیم جریان را فراهم می‌کند و برای کاربردهایی که نیاز به کنترل دستی وضعیت شیر دارند مورد استفاده قرار می‌گیرد.
استانداردهای شیر توپی فلنجی گازسوزان
طراحی شیر توپی فلنجی گازسوزان مطابق API 6D اعلام شده است. همچنین طراحی Fire Safe این محصول مطابق API 6FA و آزمون‌های محصول مطابق API 6D و API 598 انجام می‌شوند.
وجود این استانداردها در مشخصات فنی محصول یکی از مواردی است که هنگام انتخاب شیر برای پروژه‌های صنعتی باید مورد توجه قرار گیرد.
تفاوت شیر توپی فلنجی با سایر شیرهای صنعتی
شیر توپی برای قطع و وصل جریان از یک عضو کروی یا Ball استفاده می‌کند. در مقابل، شیرهایی مانند گیت ولو و گلوب ولو از مکانیزم‌های متفاوتی برای کنترل مسیر جریان استفاده می‌کنند.
شیر توپی معمولاً برای عملیات قطع و وصل مورد استفاده قرار می‌گیرد و در مدل گازسوزان، طراحی Full Bore نیز به حفظ مسیر عبور کامل جریان کمک می‌کند. انتخاب نوع شیر باید بر اساس کاربرد، فشار، دما، نوع سیال و شرایط عملیاتی خط انجام شود.
نکات مهم هنگام خرید شیر توپی فلنجی ۴ اینچ کلاس 150
پیش از خرید شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان، علاوه بر سایز شیر باید شرایط واقعی خط و مشخصات تجهیزات موجود بررسی شود.
- سایز اسمی خط و مطابقت آن با ۴ اینچ
- کلاس فشاری موردنیاز و تطابق با Class 150
- فشار واقعی خط
- دمای کاری سیستم
- نوع سیال عبوری
- استاندارد و ابعاد فلنج‌ها
- جنس و متریال موردنیاز
- فضای نصب و عملکرد اهرم
- مطابقت شیر با سایر تجهیزات خط
انتخاب شیر صرفاً بر اساس سایز لوله کافی نیست و باید تمام شرایط عملیاتی خط پیش از خرید بررسی شود.
قیمت شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان
قیمت شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان به عواملی مانند مشخصات متریال، کلاس فشاری، شرایط تأمین و موجودی محصول بستگی دارد. برای دریافت قیمت دقیق، بهتر است مشخصات کامل شیر شامل سایز ۴ اینچ، کلاس 150 و نوع اتصال فلنجی هنگام استعلام اعلام شود تا محصول متناسب با نیاز پروژه بررسی و قیمت‌گذاری شود.
خرید شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان
برای خرید شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان، علاوه بر سایز شیر باید فشار و دمای کاری، نوع سیال، کلاس فشاری و مشخصات اتصال نیز بررسی شود. این مدل با ساختار فلوتینگ، دو تکه، Full Bore، بدنه ASTM A216 WCB و سیت PTFE ارائه شده است.
فروشگاه فارا امکان تأمین شیرآلات و تجهیزات صنعتی مورد استفاده در خطوط گاز، نفت، پتروشیمی و سایر کاربردهای صنعتی را فراهم می‌کند. پیش از ثبت سفارش، مشخصات فنی شیر را با شرایط خط تطبیق دهید تا مدل مناسب انتخاب شود.
سوالات متداول درباره شیر توپی فلنجی ۴ اینچ کلاس 150
این شیر برای قطع و وصل جریان در خطوط صنعتی و تأسیسات انتقال گاز و سیالات استفاده می‌شود، مشروط بر اینکه فشار، دما، نوع سیال و سایر شرایط خط با مشخصات شیر مطابقت داشته باشد.
اتصال این مدل از نوع فلنجی است و نصب آن با استفاده از فلنج‌های متناسب با استاندارد و ابعاد موردنیاز خط انجام می‌شود.
جنس بدنه ASTM A216 WCB است. توپ و ساقه از ASTM A105 به همراه پوشش ENP و سیت از PTFE اعلام شده است.
فشار کاری اعلام‌شده برای کلاس 150 این خانواده حداکثر ۲۰ بار است. فشار مجاز با توجه به دمای کاری تغییر می‌کند؛ برای نمونه در دمای ۲۹- درجه سانتی‌گراد ۱۹.۶ بار و در دمای ۸۰ درجه سانتی‌گراد ۱۸.۳ بار اعلام شده است.
Full Bore به طراحی مسیر عبور داخلی شیر اشاره دارد که محدودیت قابل‌توجهی در قطر مسیر ایجاد نمی‌کند و برای خطوطی که حفظ مسیر عبور جریان اهمیت دارد مورد استفاده قرار می‌گیرد.
طراحی شیر مطابق API 6D، طراحی Fire Safe مطابق API 6FA و تست‌های محصول مطابق API 6D و API 598 اعلام شده‌اند.
جمع‌بندی
شیر توپی فلنجی ۴ اینچ کلاس 150 گازسوزان یک شیر صنعتی برای قطع و وصل جریان است که با ساختار فلوتینگ، دو تکه و Full Bore تولید شده است. این شیر دارای اتصال فلنجی، عملکرد اهرمی، بدنه ASTM A216 WCB، سیت PTFE و طراحی مطابق API 6D و API 6FA است.
مدل ۴ اینچ کلاس 150 برای خطوطی مناسب است که مشخصات فشار، دما، نوع سیال و اتصال آن‌ها با ویژگی‌های شیر مطابقت داشته باشد. بررسی این موارد پیش از خرید برای انتخاب صحیح شیر و استفاده از آن در شرایط کاری موردنظر اهمیت دارد.
